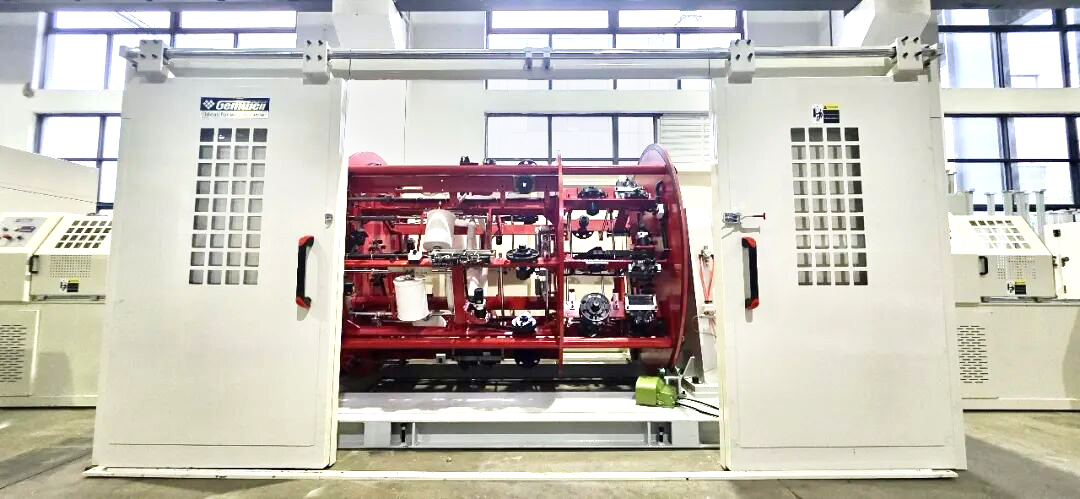

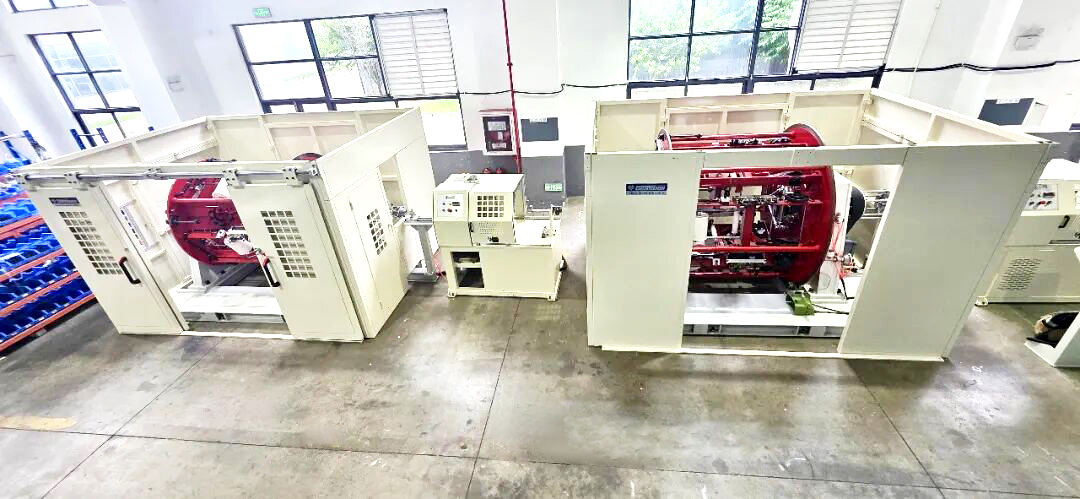

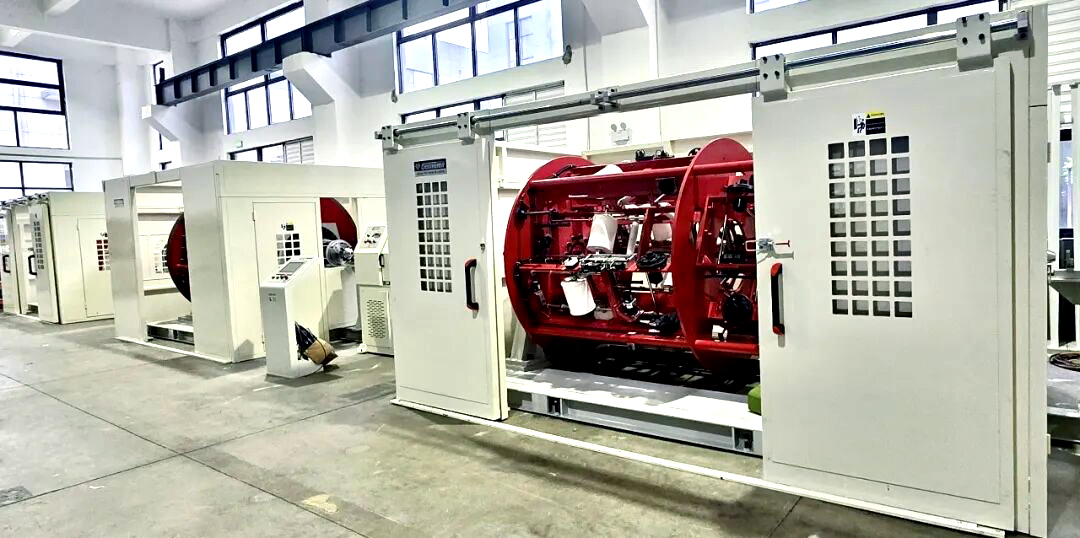

고속 병렬 공급 유성 연선 및 케이블링 기계

데이터 센터, AI 고속 서버 상호 연결, 5G 및 빅 데이터 애플리케이션의 고속 데이터 전송 요구 사항을 충족하기 위해 당사는 특수 AI 고속 병렬 쌍 유성 연선 기계를 개발했습니다. 이 기계는 여러 쌍의 평면 신호 케이블(예: QSFP 및 SFP 유형)을 연선하도록 설계되었습니다. 연선 과정에서 플랫 케이블이 뒤틀리거나 뒤집히는 것을 방지하기 위해 특별히 설계된 연선 콘/셔틀 메커니즘을 갖추고 있어 고밀도 데이터 센터 케이블링 환경에서 내구성을 보장하고 피로 장애를 방지합니다. 우리는 다양한 고객 요구 사항을 충족하기 위해 개인화된 맞춤화를 제공합니다. 하드웨어와 관련하여 고객은 다양한 기계 모델과 핵심 구성 요소 브랜드 중에서 선택할 수 있으며, 전기 제어 시스템은 경제적인 구성부터 고급 구성까지 다양한 옵션으로 제공됩니다. 기계 가격은 전체 구성에 따라 크게 달라지므로 최종 비용은 주로 고객이 선택한 제품 사양 수준에 따라 결정됩니다. 또한, 이는 비표준, 소량 생산으로 맞춤 제작되는 제품이기 때문에 설계, 제작, 설치, 시운전에 이르는 주기가 상대적으로 길다. 고객은 적시 배송을 보장하기 위해 충분한 리드 타임을 허용해야 합니다.

AI 고속케이블 병렬쌍케이블 능동형 유성 좌초선

제품특징

AI 컴퓨팅 클러스터 및 데이터 센터 내에서 112G/224G PAM4 고속 상호 연결의 엄격한 신호 무결성 요구 사항을 충족하기 위해 고속 DAC 케이블(예: QSFP-DD 및 OSFP) 제조업체는 임피던스 변동, 반사 손실, 조밀한 케이블 레이아웃으로 인한 기계적 피로 등 심각한 기술적 과제에 직면해 있습니다. 병렬 쌍선의 고속 케이블링을 위해 설계된 이 특수 대량 생산 기계는 이러한 고주파 전송 문제점을 해결합니다. 핵심 이점은 세 가지 주요 영역에 있습니다.

1. 일관된 전기 성능을 보장하는 동적 장력 제어: 이 시스템은 정밀 서보 구동 페이오프 장치를 활용하여 고속 케이블링 중에 여러 병렬 와이어 쌍에 걸쳐 일정한 동적 장력을 유지합니다. 장력 변동을 최소화함으로써 시스템은 절연층의 미세한 인장 변형을 효과적으로 방지하여 완성된 케이블의 특성 임피던스 및 스큐가 고주파 전송 표준을 엄격하게 준수하도록 보장합니다.

2. 편평한 쌍의 "가장자리 뒤집기"를 제거하는 특수 원추형 연선 셔틀: 연선 중에 편평한 와이어 쌍(Twinax)이 비틀리거나 잘못 정렬(뒤집기)되는 경향을 해결하기 위해 기계에는 특별히 설계된 원추형 연선 셔틀이 장착되어 있습니다. 이 구성 요소는 꼬임 지점 이전의 와이어 쌍에 점진적인 안내를 제공하여 뒤집히는 것을 방지하기 위해 위치를 잠급니다. 이는 케이블 프로파일 전체에 균일한 응력 분포를 보장하고 가장자리 변형으로 인한 물리적 응력 집중을 제거합니다.

3. 케이블링 중 내부 구조적 응력 제거: 이 프로세스는 완성된 케이블의 굽힘 및 피로 파괴에 대한 저항력을 강화합니다. 이는 데이터 센터의 제한된 고밀도 라우팅 환경에 매우 중요하므로 장기간 작동하는 동안 물리적 구조 수명이 크게 연장됩니다.
