서보스핏 액티브형 와이어테이핑기

병렬쌍 신호선용 서보스핏 능동형 테이핑기

5G, 사물인터넷, AI, 신에너지 모바일 기기, VR/AR, 데이터센터 등의 대중화로 인해 고속 전송 케이블에 대한 수요가 급증하며 새로운 디지털 경제 시대의 도래를 예고하고 있습니다. 결과적으로, 대규모 데이터 센터 구축이 크게 증가하고 향후 100GbE, 200GbE, 400GbE, 심지어 800GbE와 같은 클라우드 공급업체의 고대역폭 이더넷 포트에 대한 수요가 크게 증가할 것입니다. o 이러한 고대역폭 이더넷 포트를 사용하여 네트워크 스위치와 기타 네트워크 장치(예: 서버 또는 미디어 변환기) 간의 데이터 전송을 촉진하고 SAS, Mini-SAS, SFP, SFP, SFP28 및 QSFP와 같은 케이블 커넥터가 등장했습니다. 센터 로터리 래핑은 이더넷 포트 커넥터 데이터 전송 와이어의 와이어 생산 공정에서 핵심 절차입니다. 포장재는 고속으로 작동하는 테이핑 기계에서 평행 구조로 두 개의 절연 심선과 접지선을 감싸고 있습니다. 래핑 공정의 안정성은 최종 케이블 제품의 임피던스, 감쇠, 반사 손실, 누화 및 기타 지표에 직접적인 영향을 미칩니다. 고성능 랩핑 기계는 고주파급 고속 전송 케이블의 생산을 가능하게 할 뿐만 아니라 생산 수율을 향상시켜 케이블 제조업체의 시장 포지셔닝과 경쟁력을 결정합니다. 지난 20년 동안 GEMWELL은 포장 기계의 연구와 혁신에 전념해 왔습니다. 지속적인 개선과 업그레이드를 통해 GEMWELL Servo Spit 능동형 병렬 쌍 신호선용 테이핑 기계는 고속 신호 전송 케이블 분야의 많은 선도 기업의 래핑 공정에 더 나은 선택이 되었습니다. 다음 구성은 3개의 테이핑 헤드가 있는 표준 설정에 대한 것이며, 사용자는 다양한 프로세스에 따라 테이핑 헤드 수를 늘리거나 줄일 수 있습니다. 권취, 페이오프, 캡스턴의 사양과 종류도 직경 사양에 따라 맞춤 제작 가능합니다.

문의 +
PREV：극세선용 서보스핏 액티브형 테이핑머신
다음：다음 제품이 없습니다
Product Details

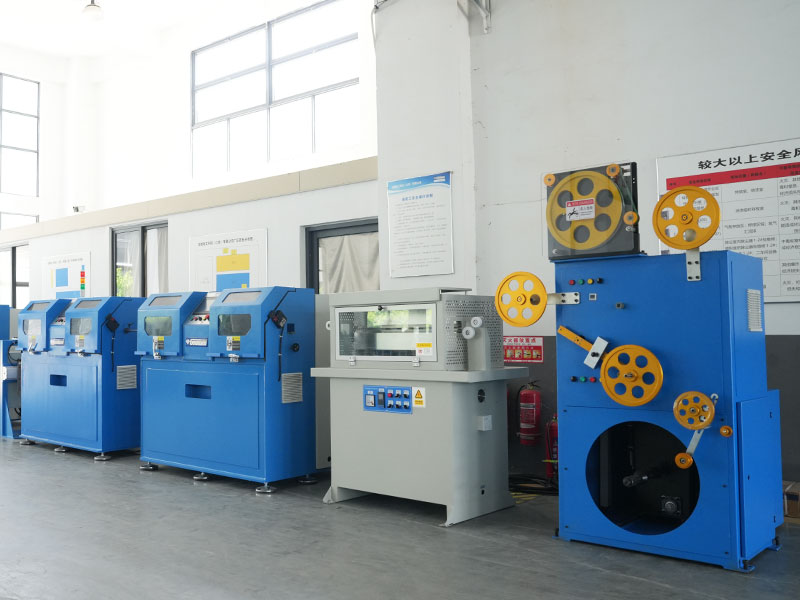

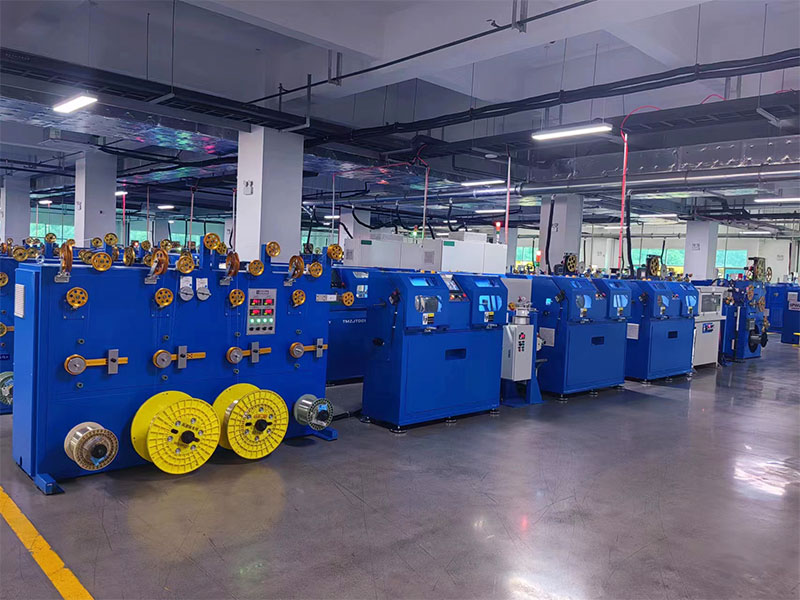

구성품

● Ø500 동력심선 정산대 2개
● Ø300 전력동선 정산대 2개

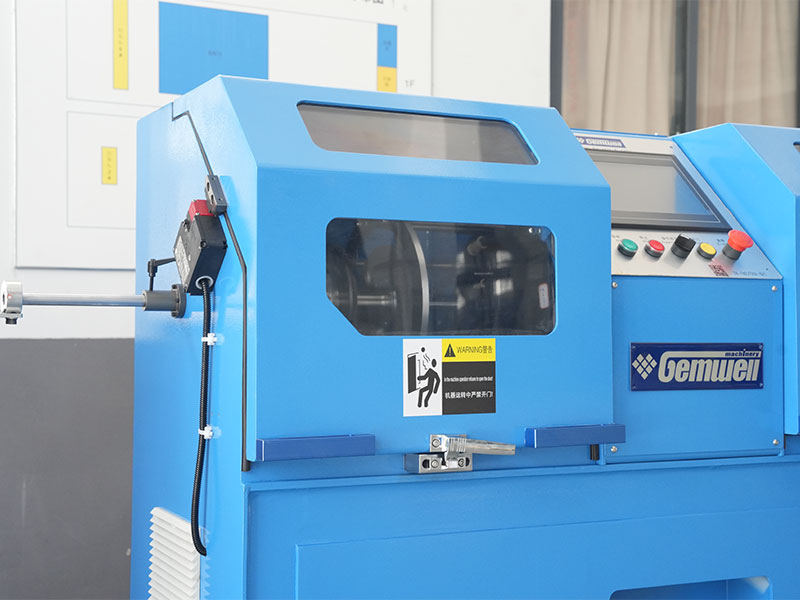

● 스핏형 액티브 랩핑기 테이핑헤드 1 1대
● 종방향 포장기 1대
● 스핏형 액티브 랩핑기 테이핑헤드 2 1대
● 스핏형 액티브 랩핑기 테이핑헤드 3 1대
● 텔레스코픽 오븐 1개 단위
● 공압식 강제 냉각관    1개
● Ø400 파워휠형 벨트캡스턴 1개
● Ø500 동력축형 권취기 1대
● 직경 게이지 1개
● 잉크젯 프린터 1대
● 제어 시스템 1대


기술 사양

구조 유형 이중 휠 압력 롤러 캡스턴 스핏식 정장력 포장기/액티브 포장기 (특허번호 CN114649118A)
적합한 와이어 유형 주로 MINI-SAS, QSFP 신호 전송 라인의 고속 병렬 쌍에 사용되며 데이터 라인, 제어 라인, 특수 케이블 및 기타 와이어 래핑에도 사용됩니다.
적용 가능한 재료 AL, MYLAR, 구리 포일, PTFE 등
적용 선경 최적의 범위: Ø0.2-1.5mm
제품 사양 최적의 범위: Ø0.25*0.50-1.6*3.0mm
최대 속도 MAX3500RPM(무부하), 실제 시작 속도는 와이어 요구 사항에 따라 설정됩니다.
유선 속도 범위 1-25m/min, 속도 범위는 와이어 유형에 따라 다릅니다.
테이프 릴 외경 최적의 범위:Ø180*100
테이프 폭 1.5-15mm
테이프 릴 내경 30/50.8/76 유니버설
래핑 피치 2-30mm, 프로그램 설정
장력 범위 1N-30N/100g-3000g
주 모터 동력 4.4KW 서보 모션 모터
테이핑력 0.2KW 서보 모터
포장 테이프 장력 1.8KW 서보 모터
테이크업 파워 0.4KW 서보 기어 모터
지불 능력 0.4KW 기어 모터
테이크업 파워 0.4KW 서보 모터
권선 변위 전력 0.4KW 서보 모션 컨트롤러
테이프 길이 릴 1개 릴 3개, 릴 교체 시 와이어 절단 없음
테이프 검사 테이프가 소진되어 파손될 경우 자동 종료됩니다.

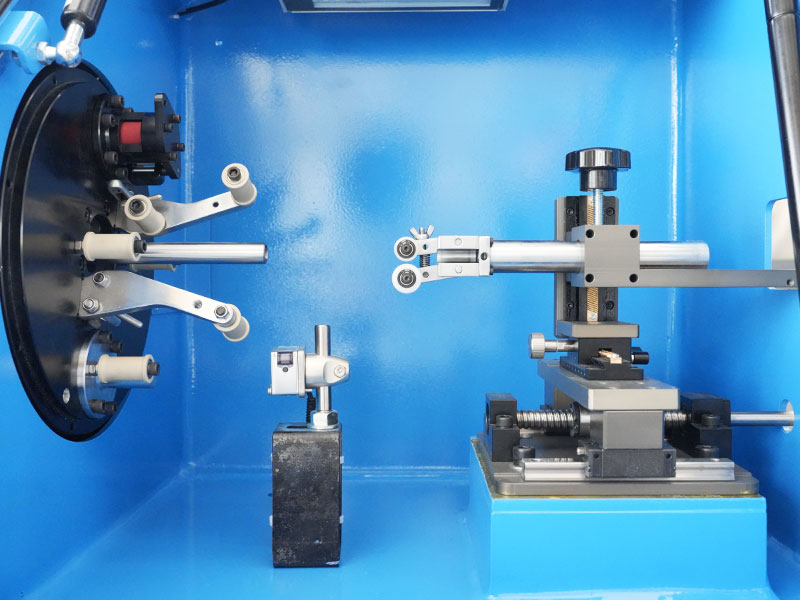

테이프 포장 금형 테이프의 내부 몰드는 중앙 도관에 고정되고, 와이어 가이드 휠의 외부 몰드는 테이프 저장 튜브에 고정됩니다. 두 금형 모두 확장 가능하고 움직일 수 있습니다.
테이프 포장 정확도 피치 허용 오차: ± 1%, 장력 허용 오차: ± 1%.
중복률 0-80%, 프로그램 설정
포뮬러 관리 디지털 생산, 장력, 외경, 피치, S/Z, 행 거리, 기압 및 기타 데이터를 PLC에 저장할 수 있습니다.
장력 설정 포장 테이프/페이오프/테이크업/랩핑의 인장 요소는 서보 모터이며, SOP 프로세스는 PLC에 저장됩니다.
안전 보호 온도/진동/소음/압력 자동 감지 및 예측 기능으로 CE 표준을 준수합니다.




제품 특징

● 높은 생산성: 회전체는 테스트 및 수정을 위해 정적으로 균형을 이루고 동적으로 균형을 이룹니다. 작동할 때 기계의 진동이 작고 목소리가 낮습니다. 스핀들은 장기간 연속 고속 작동 중에 열을 발생시키지 않습니다. 생산 효율성과 비용 효율성이 높습니다.

● 안정적인 장력: 이중 휠 캡스턴 롤러를 사용하여 테이프 트레이의 외경 변화로 인한 장력 변화를 제거하기 위해 균일한 속도로 릴에서 스트립을 잡아당깁니다. 포장 장력은 완성된 케이블의 외경을 제어하여 달성됩니다. 즉, 장력이 클수록 외경은 작아집니다. 장력이 작을수록 외경이 커집니다. 이중 휠 캡스턴 롤러 이후 테이프는 회전 중심축에 매우 가까운 두 개의 길딩 롤러를 통과하여 와이어에 직접 감겨집니다. 따라서 원심력, 바람 저항 등 다양한 영향 요인을 제거하여 안정적인 장력을 얻을 수 있습니다.

● 정확한 피치: 메인 캡스턴을 무브먼트 벤치마크로 삼아 메인 캡스턴과 각 회전 프레임은 서보 모션 컨트롤러를 채택해 정밀한 연동 모션 제어를 통해 어떤 속도에서도 정확한 래핑 피치를 얻을 수 있습니다.

● 노동 절약: 클램핑 장치는 각 래핑 헤드의 와이어 입구 끝에 설치됩니다. 와이어를 손상시키지 않고 조임력을 조정할 수 있습니다. 와이어를 반대 방향으로 빼낼 수 있습니다. 구성 모드 관리, 원클릭 SOP 공식 검색, 원클릭 시작 준비 및 원클릭 시작 테이프가 파손/완료/계량되면 중지하고 종료하고 지능형 제어로 인력을 절약합니다.

● 낮은 실패율: 콜렉터 링 없음, 카본 브러시 없음, 마모 부품의 정기적인 교체(테이프 가이드 롤러), 낮은 고장률 제외.

● 쉬운 유지 관리: Profinet 버스 제어, 빠른 신호 전송, 낮은 간섭, 원격 오류 감지 케이블을 사용합니다. 기계가 세계 어느 나라에 있든 문제 해결 및 유지 관리가 가능하며 통신 네트워크만 있으면 신속한 원격 유지 관리 서비스를 제공할 수 있습니다.
