히스테리시스 장력형 와이어 테이핑 머신

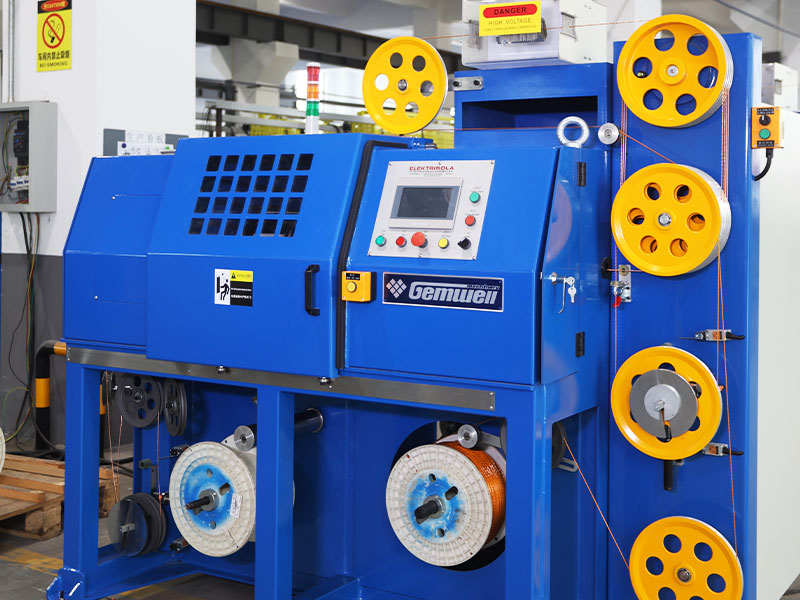

리츠선용 히스테리시스 장력형 테이핑기

"Litz"라는 단어는 독일어 "Litzendraht"에서 유래되었습니다. 고주파 리츠선은 상호 절연된 단일 전선의 여러 가닥으로 구성됩니다. 유연성이 뛰어나고 10kHz~5MHz 사이의 주파수에서 작동합니다. 일반적인 응용 분야에는 EV(전기 자동차), OBC(온보드 충전기), DC/DC 변환기, SMPS(스위칭 전원 공급 장치), 무선 충전, 충전 파일, 변압기, 주파수 변환기, 모터, 통신 및 IT 장비, 초음파 장비, 소나 장비, 무선 장비, 유도 가열 등이 포함됩니다. 고주파수에서는 와전류 손실이 발생하며 이는 전류 주파수가 증가함에 따라 증가합니다. 이러한 손실의 근본 원인은 표피 효과와 근접 효과이며, 이는 고주파 리츠선의 꼬인 구조를 사용하여 극복됩니다. 리츠선에 절연필름을 덮어 절연성을 더해 높은 항복전압이 요구되는 용도에 적합하며, 높은 굽힘과 기계적 응력에도 견딜 수 있다. 필름 포장재질, 수량, 중첩 비율의 적절한 조합을 선택함으로써 리츠선 절연 테이프의 포장층이 서로 중첩되어 적절한 절연 두께를 달성함으로써 절연 내력, 항복 전압, 내열성 및 유연성이 향상됩니다. 생산 공정 중이나 생산 후에 필름이 분리되는 것을 방지하기 위해 자체 접착 필름 재료를 사용하여 와이어 코어를 감싸 지정된 연면 거리를 충족할 수도 있습니다. GEMWELL은 20년 전 설립된 이래 세계적으로 유명한 독일 리츠 와이어 제조업체에 100세트 이상의 포장 기계 생산 라인을 제공해 왔습니다. 리츠 와이어는 GEMWELL 포장 기계에서 생산되며, GEMWELL은 리츠 와이어 포장 분야의 선두주자입니다. 리츠선용 히스테리시스 장력형 테이핑기의 다음 구성은 기존의 래핑헤드 2개 구성이다. 사용자는 다양한 케이블 제조 공정에 따라 래핑 헤드 수를 늘리거나 줄일 수 있습니다. 와이어 직경 사양에 따라 테이크업, 페이오프, 캡스턴 기계 사양 및 종류도 맞춤 제작 및 변경이 가능합니다.

문의 +
PREV：고주파 전선용 히스테리시스 장력형 테이핑기
다음：운모선용 히스테리시스 장력형 테이핑기
Product Details

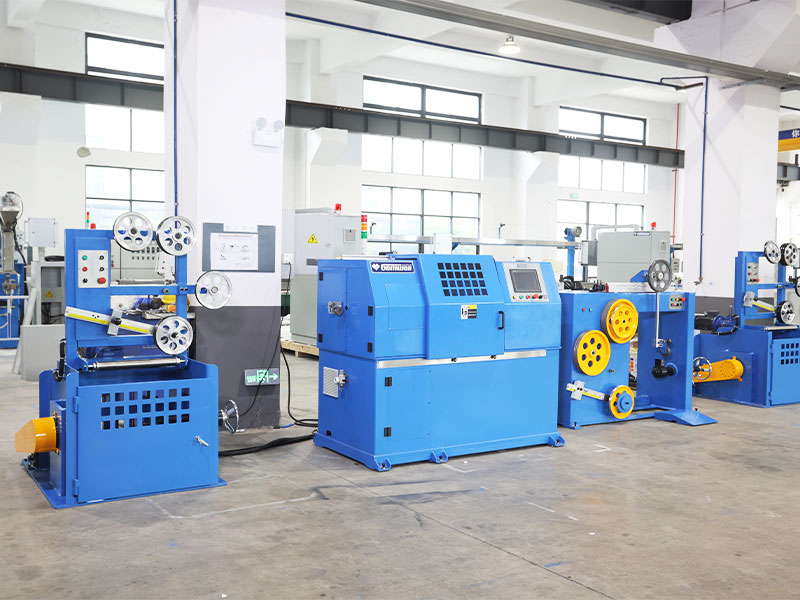

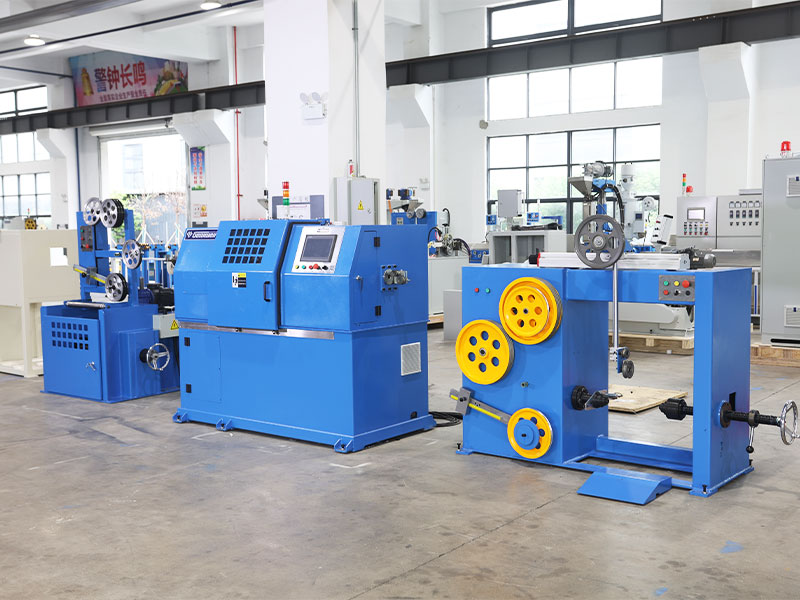

구성품

● Ø400 동력결산대 1개
● 텐션 스탠드 1개
● 히스테리시스 장력식 운모 테이프 포장기 테이핑 헤드 1 1대
● 히스테리시스 장력식 운모 테이프 포장기 테이핑 헤드 2 1대
● Ø300 더블 휠 캡스턴 1개
● 텐션 스탠드 1개

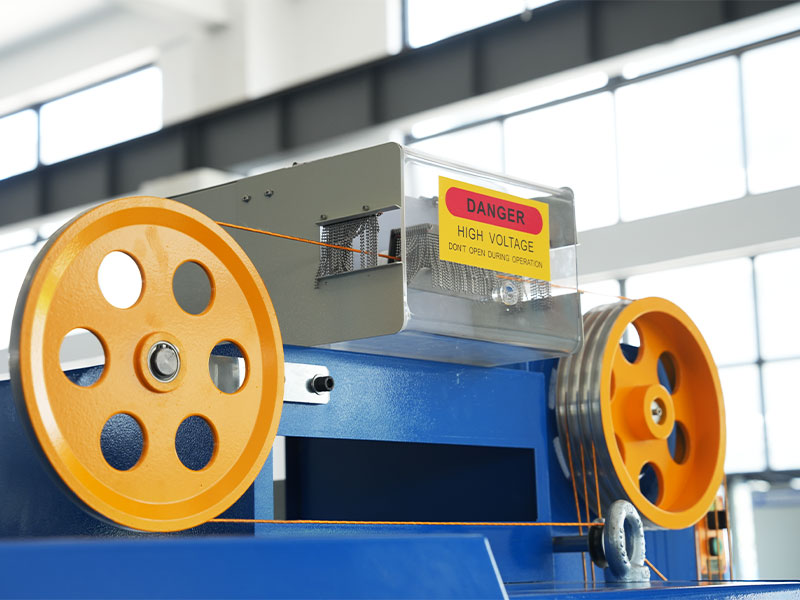

● 스파크 테스터 1대
● Ø400 축형 권취기 1대
● 제어 시스템 1대


기술 사양

구조 유형 수직 또는 수평 히스테리시스 장력형 리츠 와이어 포장기
적합한 와이어 유형 리츠 와이어 및 기타 와이어 포장 테이프 기계에 적합합니다.
적용 가능한 재료 PI/SPI, PET/SPET, PEN/SPEN 등
적용 선경 단일 코어: 연선 후 0.040-0.700mm, 0.2-3.0mm, 이 범위를 벗어나면 별도로 설계하고 구성해야 합니다.
제품 사양 포장 후 Ø0.4~4.0mm는 이 범위를 벗어나면 별도로 설계하고 구성해야 합니다.
최대 속도 MAX2200RPM(무부하), 실제 시작 속도는 와이어 요구 사항에 따라 설정됩니다.
와이어 속도 범위 5-50m/min, 속도 범위는 와이어 유형에 따라 다릅니다.
테이프 릴 외경 최적의 범위:Ø260*200
테이프 폭 5-20mm
테이프 릴 내경 일반적으로 50.8/76
래핑 피치 3-30mm, 프로그램 설정
장력 범위 5N-50N/500g-5000g
주 모터 동력 3KW 서보 모션 컨트롤러
테이핑력 패시브 테이프 페이오프, 전원 없음
포장 테이프 장력 3NM 히스테리시스 클러치
테이크업 파워 0.4KW 서보 모터
지불 능력 0.4KW 기어 모터
테이크업 파워 0.4KW 기어 모터
권선 변위 전력 0.4KW 서보 모션 컨트롤러
테이프 길이 릴 1개 릴 3개, 릴 교체 시 와이어 절단 없음
테이프 검사 테이프가 소진되어 파손될 경우 자동 종료됩니다.
테이프 포장 금형 테이프의 내부 몰드는 중앙 도관에 고정되고, 와이어 가이드 휠의 외부 몰드는 테이프 저장 튜브에 고정됩니다. 두 금형 모두 확장 가능하고 움직일 수 있습니다.
테이프 포장 정확도 피치 허용 오차: ± 2%, 장력 허용 오차: ± 5%.
중복률 0-80%, 프로그램 설정
포뮬러 관리 디지털 생산, 장력, 온도, 외경, 피치, S/Z, 행 거리, 기압 및 기타 데이터를 PLC에 저장할 수 있습니다.
장력 설정 포장/페이오프/테이크업/포장의 인장 요소는 서보 모터이며, SOP 프로세스는 PLC에 저장됩니다.
안전 보호 온도/진동/소음/압력 자동 감지 및 예측 기능으로 CE 표준을 준수합니다.




제품 특징

● 높은 생산성: 회전체는 테스트 및 수정을 위해 정적으로 균형을 이루고 동적으로 균형을 이룹니다. 작동할 때 기계의 진동이 작고 목소리가 낮습니다. 스핀들은 장기간 연속 고속 작동 중에 열을 발생시키지 않습니다. 생산 효율성과 비용 효율성이 높습니다.

● 안정적인 장력: 히스테리시스 로터는 자기장을 절단하여 기계적 마찰 없이 장력을 형성합니다. 자동소거 기능과 냉각팬을 탑재하여 안정적인 장력을 보장합니다.

● 정확한 피치: 메인 캡스턴을 무브먼트 벤치마크로 삼아 메인 캡스턴과 각 회전 프레임은 정밀한 연동 모션 제어를 위해 서보 모션 컨트롤러를 채택하여 어떤 속도에서도 정확한 래핑 피치를 얻을 수 있습니다.

● 노동 절약: 클램핑 장치는 각 래핑 헤드의 와이어 입구 끝에 설치됩니다. 와이어를 손상시키지 않고 조임력을 조정할 수 있습니다. 와이어를 반대 방향으로 빼낼 수 있습니다. 구성 모드 관리, 원클릭 SOP 공식 검색, 원클릭 시작 준비 및 원클릭 시작 테이프가 파손/완료/계량되면 중지하고 종료하고 지능형 제어로 인력을 절약합니다.

● 낮은 실패율: 콜렉터 링 없음, 카본 브러시 없음, 마모 부품의 정기적인 교체(테이프 가이드 롤러), 낮은 고장률 제외.

● 쉬운 유지 관리: Profinet 버스 제어, 빠른 신호 전송, 낮은 간섭, 원격 오류 감지 케이블을 사용합니다. 기계가 세계 어느 나라에 있든 문제 해결 및 유지 관리가 가능하며 통신 네트워크만 있으면 신속한 원격 유지 관리 서비스를 제공할 수 있습니다.
