히스테리시스 장력형 와이어 테이핑 머신

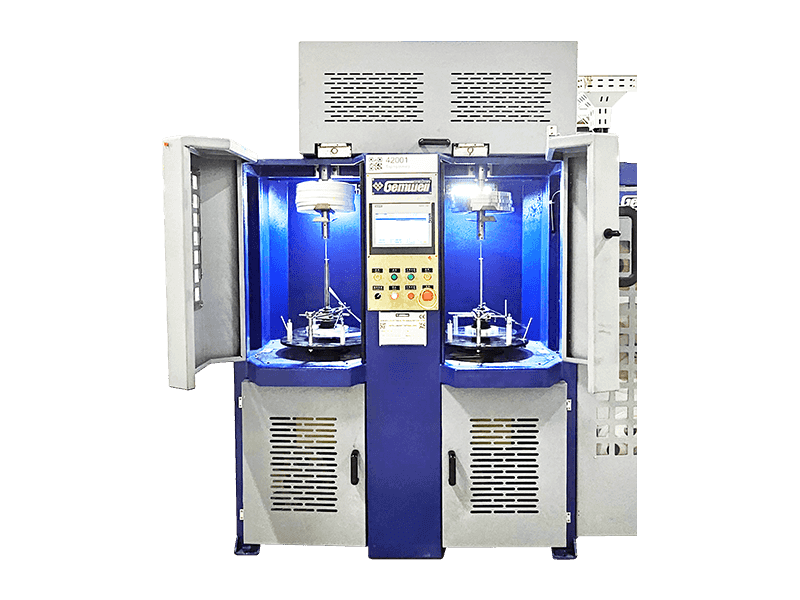

고주파 전선용 히스테리시스 장력형 테이핑기

고주파 케이블은 주로 데이터 신호를 전송하는 데 사용됩니다. 전송 주파수는 일반적으로 400M 이상입니다. HDMI, USB, DVI 및 기타 케이블과 같은 소비자 전자 제품 분야에서 일반적으로 사용됩니다. 간섭을 줄이기 위해 고주파 케이블은 일반적으로 외부 전자기장 및 간섭 신호의 영향을 받지 않도록 도체와 심선을 둘러싸는 쉴드를 사용합니다. 또한 간섭 전자기장과 신호가 외부로 퍼지는 것을 방지합니다. 두 개의 절연된 심선과 접지선을 포장 기계를 통해 함께 모으는 동시에 알루미늄 호일 테이프 층과 자체 접착 폴리에스테르 마일라 테이프 층을 사용하여 이들을 감싸고 감싼 심선 구조를 안정화합니다. 임피던스, 지연 차이, 감쇠 및 기타 매개 변수와 같은 와이어 자체 특성을 안정적으로 유지하는 것이 중요합니다. 바람직한 성능을 갖춘 포장 기계는 더 높은 주파수 수준의 고속 전송 전선을 생산할 수 있을 뿐만 아니라 더 높은 생산 수율을 달성하여 전선 제조업체의 시장 포지셔닝 수준과 시장 경쟁력을 결정합니다. 공장 설립 초기에 GEMWELL은 고주파 와이어 래핑 기술에 중점을 두고 독립적인 CNC 히스테리시스 장력 래핑 기계를 혁신하여 고객으로부터 호평을 받았습니다. 고주파 와이어용 Gemwell 히스테리시스 장력 유형 테이핑 기계는 고주파 와이어 포장 공정을 위한 고품질 선택입니다. 다음 구성은 기존의 래핑 헤드 2개 구성입니다. 사용자는 다양한 케이블 제조 공정에 따라 구성을 조정하고 래핑 헤드 수를 늘리거나 줄일 수 있습니다. 다양한 와이어 직경 사양에 따라 테이크업, 페이오프 및 캡스턴 기계의 사양 및 유형도 맞춤화 및 변경할 수 있습니다.

문의 +
PREV：이전 제품이 없습니다.
다음：리츠선용 히스테리시스 장력형 테이핑기
Product Details

구성품

● Ø500 전선완납대 2개
● Ø300 동선 정리대 2개
● 히스테리시스 장력형 고주파 권선포장기 1대 1대
● 히스테리시스 장력형 고주파 권선포장기 2대 1대
● 텔레스코픽 오븐 1개 단위
● Ø300 휠형 벨트 캡스턴 1개
● Ø500축형 권취기 1대
● 잉크젯 프린터 1대
● 제어 시스템 1대

기술 사양

구조 유형 수직 또는 수평 히스테리시스 장력형 고주파 전선 포장기
적합한 와이어 유형 주로 HDMI, USB 및 기타 고주파 케이블 신호 와이어 포장에 사용되며 와이어 포장 및 포장 테이프 차폐에 대한 기타 요구 사항에도 적용할 수 있습니다.
적용 가능한 재료 AL, MYLAR, 구리 포일, PTFE 등
적용 선경 최적 범위: Ø0.4-1.5mm
제품 사양 최적의 범위: Ø0.5*1.0-1.6*3.2mm
최대 속도 MAX2200RPM(무부하), 실제 시작 속도는 와이어 요구 사항에 따라 설정됩니다.
와이어 속도 범위 1-25m/분
테이프 릴 외경 테이프 릴:Ø300
테이프 폭 5-20mm
테이프 릴 내경 50.8/76 범용
래핑 피치 3-30mm, 프로그램 설정
장력 범위 3N-30N/300g-3000g
주 모터 동력 3KW 서보 모션 컨트롤러
테이핑력 패시브 테이프 페이오프, 전원 없음
포장 테이프 장력 1NM 히스테리시스 클러치
테이크업 파워 0.4KW 서보 모터
지불 능력 0.4KW 기어 모터
테이크업 파워 0.4KW 기어 모터
권선 변위 전력 0.4KW 서보 모션 컨트롤러
테이프 길이 릴 1개 릴 3개, 릴 교체 시 와이어 절단 없음
테이프 검사 테이프가 소진되어 파손될 경우 자동 종료됩니다.
테이프 포장 금형 테이프의 내부 몰드는 중앙 도관에 고정되고, 와이어 가이드 휠의 외부 몰드는 테이프 저장 튜브에 고정됩니다. 두 금형 모두 확장 가능하고 움직일 수 있습니다.
테이프 포장 정확도 피치 허용 오차: ± 2%, 장력 허용 오차: ± 5%.
중복률 0-80%, 프로그램 설정
포뮬러 관리 디지털 생산, 장력, 온도, 외경, 피치, S/Z, 행 거리, 기압 및 기타 데이터를 PLC에 저장할 수 있습니다.
장력 설정 포장/페이오프/테이크업/포장의 인장 요소는 서보 모터이며, SOP 프로세스는 PLC에 저장됩니다.
안전 보호 온도/진동/소음/압력 자동 감지 및 예측 기능으로 CE 표준을 준수합니다.




제품 특징

● 높은 생산성: 회전체는 테스트 및 수정을 위해 정적으로 균형을 이루고 동적으로 균형을 이룹니다. 작동할 때 기계의 진동이 작고 목소리가 낮습니다. 스핀들은 장기간 연속 고속 작동 중에 열을 발생시키지 않습니다. 생산 효율성과 비용 효율성이 높습니다.

● 안정적인 장력: 히스테리시스 로터는 자기장을 절단하여 기계적 마찰 없이 장력을 형성합니다. 자동소거 기능과 냉각팬을 탑재하여 안정적인 장력을 보장합니다.

● 정확한 피치: 메인 캡스턴을 무브먼트 벤치마크로 삼아 메인 캡스턴과 각 회전 프레임은 정밀한 연동 모션 제어를 위해 서보 모션 컨트롤러를 채택하여 어떤 속도에서도 정확한 래핑 피치를 얻을 수 있습니다.

● 노동 절약: 클램핑 장치는 각 래핑 헤드의 와이어 입구 끝에 설치됩니다. 와이어를 손상시키지 않고 조임력을 조정할 수 있습니다. 와이어를 반대 방향으로 빼낼 수 있습니다. 구성 모드 관리, 원클릭 SOP 공식 검색, 원클릭 시작 준비 및 원클릭 시작 테이프가 파손/완료/계량되면 중지하고 종료하고 지능형 제어로 인력을 절약합니다.

● 낮은 실패율: 콜렉터 링 없음, 카본 브러시 없음, 마모 부품의 정기적인 교체(테이프 가이드 롤러), 낮은 고장률 제외.

● 쉬운 유지 관리: Profinet 버스 제어, 빠른 신호 전송, 낮은 간섭, 원격 오류 감지 케이블을 사용합니다. 기계가 세계 어느 나라에 있든 문제 해결 및 유지 관리가 가능하며 통신 네트워크만 있으면 신속한 원격 유지 관리 서비스를 제공할 수 있습니다.
