케이블 스풀링 기계 가이드: 유형, 사양 및 구매 팁

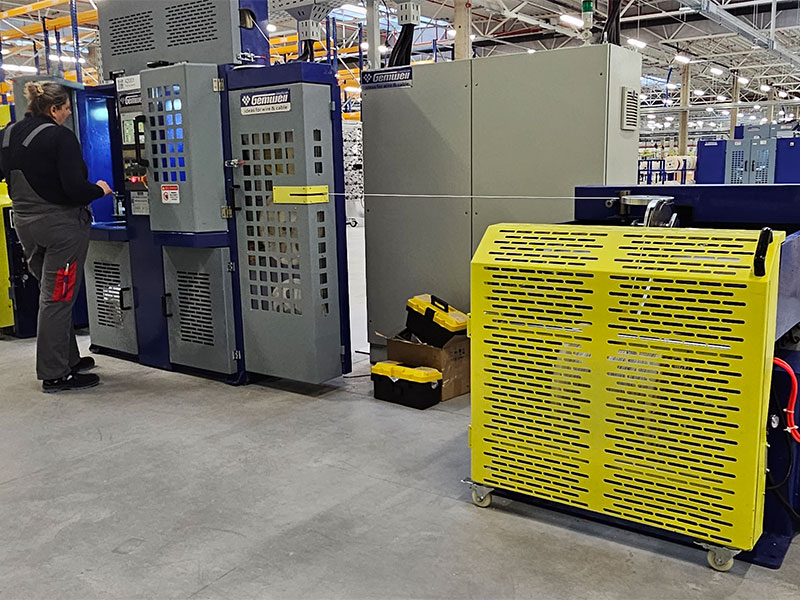

케이블 스풀링 기계 작동 방식: 장력 제어 및 트래버스 역학

케이블 스풀링 기계 뒤에 있는 기계적인 이야기는 함께 작동하는 두 시스템, 즉 스풀을 회전시키는 회전 스핀들과 가이드 암을 좌우로 움직여 와이어가 한 지점에 쌓이는 대신 고르게 놓이도록 하는 트래버스 유닛으로 귀결됩니다. 장력은 완성된 스풀의 사용 가능 여부와 폐기 여부를 결정하는 변수입니다.

• 일정한 장력 모드는 일반적으로 초당 수백 번씩 로드 셀 데이터를 다시 읽는 자기 분말 브레이크 또는 서보 토크 루프를 사용하여 스풀 직경에 관계없이 와이어에 고정된 당김을 유지합니다.
• 테이퍼 장력 모드는 스풀의 직경이 커짐에 따라 당기는 힘을 줄여 나중에 그 위에 감겨진 모든 것의 무게로 인해 내부 랩이 부서지는 것을 방지합니다.
• 트래버스 동기화는 전자 기어 비율을 통해 가이드 암 속도를 스핀들 회전에 연결하므로 랩 각도가 첫 번째 레이어에서 마지막 레이어까지 일관되게 유지됩니다.
• 댄서 암 또는 로드 셀 피드백은 루프를 닫고 라인 속도 변화에 따라 실시간으로 브레이크 또는 모터 토크를 조정합니다.

2023년 이후에 제작된 대부분의 중형 케이블 스풀링 기계 모델은 순전히 기계식 마찰 브레이크에서 서보 구동 장력 제어 방식으로 전환했습니다. 그 이유는 주로 구리 및 알루미늄 도체 가격으로 인해 스크랩 비용이 예전보다 훨씬 비싸기 때문입니다. 따라서 랩 장력에 대한 더 엄격한 허용 오차는 더 짧은 생산 기간 동안 그 자체로 이익이 됩니다.

제어판 아래의 장력 루프는 상당히 표준적인 피드백 시스템입니다. 로드 셀 또는 댄서 암은 실제 라인 장력을 측정하고 이를 작업자가 입력한 설정점과 비교한 후 그에 따라 브레이크 토크 또는 모터 전류를 조정하는 비례 적분 미분 컨트롤러에 오류를 제공합니다. 비례 항은 오류의 크기에 반응하고, 적분 항은 시간이 지남에 따라 지속되는 일정한 오프셋을 수정하며, 미분 항은 갑작스러운 스파이크를 완화하여 라인 속도가 빠르게 변할 때 시스템이 오버슈트하지 않도록 합니다. 공급업체가 기계를 시운전한 후에 작업자는 이러한 이득을 거의 건드릴 필요가 없지만, 이러한 이득이 있다는 것을 알면 기계적 수리가 아닌 간단한 매개변수 재설정으로 장력 결함이 때때로 저절로 해결되는 이유를 설명하는 데 도움이 됩니다.

대부분의 구매자가 기대하는 것보다 테이퍼 비율이 더 중요한 이유

테이퍼 장력은 빈 스풀에서 전체 스풀까지의 장력 감소 백분율로 표현되는 경우가 많으며 일반적으로 도체 강성과 절연 화합물에 따라 20%~50% 정도입니다. 테이퍼 비율을 너무 낮게 설정하면 내부 랩이 찌그러짐 손상에 노출되고, 비율을 너무 높게 설정하면 운송 중에 외부 랩이 느슨해지고 옆으로 미끄러질 수 있습니다. 이 숫자를 올바르게 얻는 것은 기계 설정보다 재료 과학 문제에 더 가깝고 유능한 공급업체가 공장 기본값으로 두지 않고 시운전 중에 가장 먼저 물어봐야 할 사항 중 하나입니다.
