피시 테이프 가이드: 정의 및 배선에 사용하는 방법

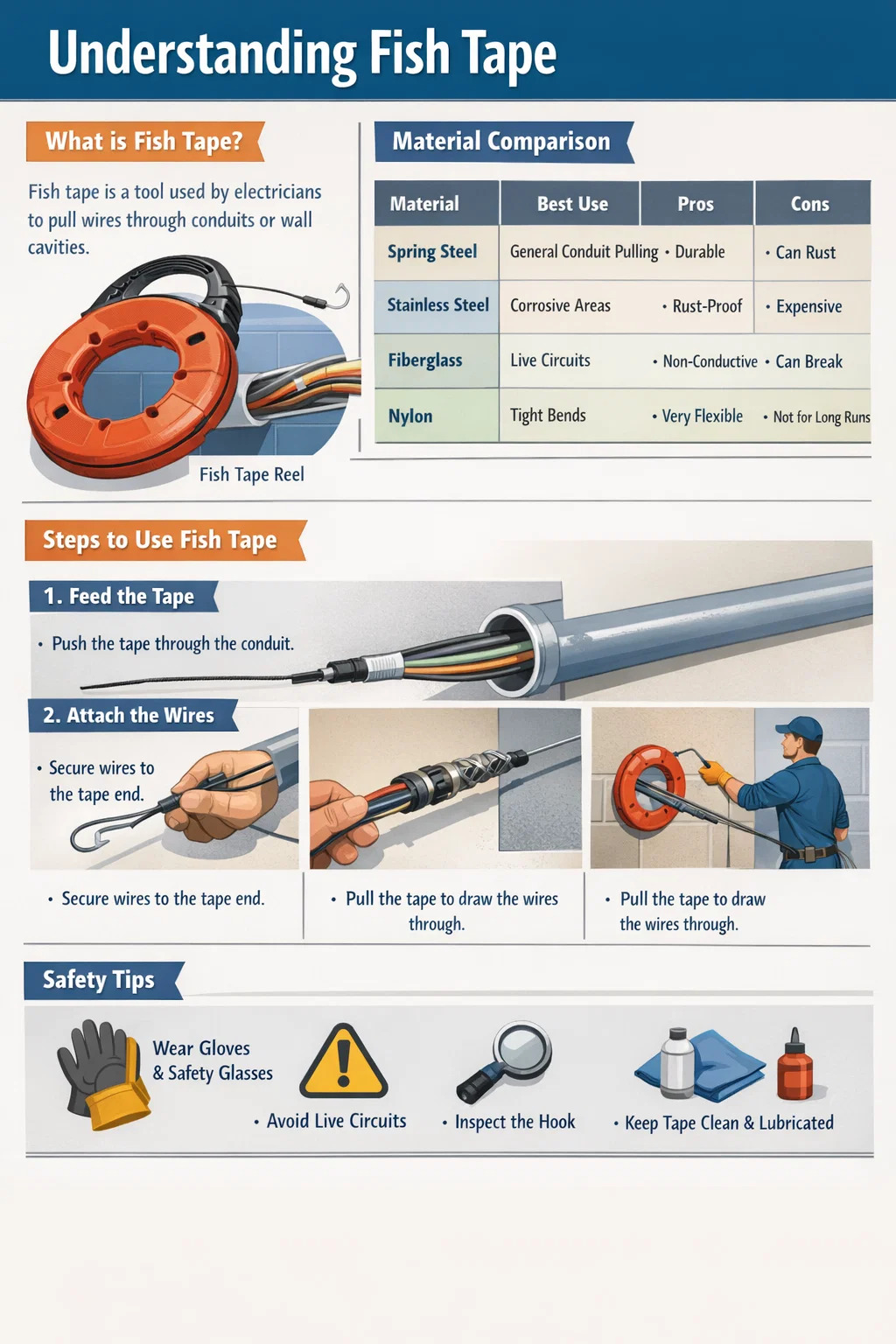

직접적인 답변: 피시 테이프란 무엇이며 주요 용도는 무엇입니까?

피시테이프는 단단하고 유연하며 긴 도구 전기 기술자가 좁은 구멍, 도관 또는 벽 구멍을 통해 전선을 당기는 데 사용됩니다. 일반적으로 충격에 강한 플라스틱 릴 내에 수용된 스프링 강철, 스테인레스 스틸 또는 유리 섬유로 만들어진 플랫 와이어로 구성됩니다. 주된 목적은 막힌 지역을 통과하는 경로를 "낚아채서" 전기 전도체(종종 생산된 고품질 전선)가 연결되도록 하는 것입니다. 와이어 및 케이블 압출기 - 절연체를 손상시키지 않고 통로를 통해 뒤로 당길 수 있습니다.

구성 요소 및 재료 종류

작업에 적합한 도구를 선택하려면 피시 테이프의 구성을 이해하는 것이 필수적입니다. 모든 테이프가 모든 환경에 적합한 것은 아닙니다. 특히 활성 회로나 길고 구불구불한 도관을 다룰 때 더욱 그렇습니다.

Fish Tape 재료의 비교 및 작동상의 이점.
재료 유형	최고의 사용 사례	장점	단점
스프링강	일반 도관 당기기	내구성이 매우 뛰어납니다. 장거리 달리기에 충분히 단단합니다.	전도성; 잠재적인 녹 문제.
스테인레스 스틸	부식성 환경	녹 방지; 매우 높은 인장 강도.	가장 비싼 옵션.
유리섬유	활선 회로 / 완성된 벽	비전도성; 가볍고 유연합니다.	너무 세게 구부리면 부러질 수 있습니다.
나일론	짧고 복잡한 도관 런	매우 유연합니다. 플라스틱 파이프가 손상되지 않습니다.	장거리 이동에는 너무 부드럽습니다.

피쉬 테이프를 올바르게 사용하기 위한 단계별 가이드

피쉬 테이프를 효과적으로 사용하는 것은 조정이 필요한 두 사람의 작업입니다. 한 사람은 와이어를 "공급"하고 다른 사람은 테이프를 "당깁니다". 이렇게 하면 케이블의 외부 재킷이 조심스럽게 형성됩니다. 와이어 및 케이블 압출기 정확한 두께로 유지되며 손상되지 않고 기능적으로 유지됩니다.

1단계: 테이프 공급

릴에서 피시 테이프를 풀고 후크 끝을 도관이나 벽 구멍 안으로 밀어 넣습니다. 짧고 확고한 스트로크를 사용하십시오. 장애물이 있으면 살짝 뒤로 당기고 다시 누르면서 테이프를 회전시키세요. 목표는 대상 정션 박스나 출구 지점에 후크가 나타나도록 하는 것입니다.

2단계: 전선 연결하기

반대쪽 끝에 후크가 보이면 와이어를 연결할 차례입니다. 단순히 매듭을 묶지 마십시오. 매듭은 부피가 커서 걸리게 됩니다. 벗기다 3~5인치 전선의 절연체. 피쉬 테이프 구멍을 통해 구리선을 감고 다시 비틀어 넣습니다. 매끄럽고 점점 가늘어지는 프로파일을 만들기 위해 고품질 전기 테이프로 전체 연결부를 단단히 감싸십시오.

3단계: 철회 프로세스

릴 끝에 있는 사람이 테이프를 다시 감기 시작합니다. 와이어 끝에 있는 사람은 와이어를 도관에 "공급"하여 와이어가 엉키지 않도록 해야 합니다. 여러 개의 굴곡이 있는 장거리 주행의 경우 적용 와이어 당김 윤활제 마찰을 줄이기 위해 와이어에. 이는 와이어가 늘어나거나 변형될 수 있는 과도한 장력을 방지합니다. 와이어는 엄격한 공차로 제작되었습니다. 와이어 및 케이블 압출기 .

중요한 유지 관리 및 안전 팁

피시테이프는 rugged tool, but improper care can lead to accidents or tool failure. Steel tapes are excellent conductors of electricity; never use them near energized circuits or inside panels that have not been fully de-energized.

항상 입으세요 안전 안경 그리고 튼튼한 장갑. 피시 테이프는 상당한 힘을 가하면 릴에서 "튀어 나올" 수 있으며 강철 가장자리는 날카로울 수 있습니다.
후크를 정기적으로 검사하십시오. 강철 후크에 균열이나 피로의 흔적이 보이면 먼저 잘라내고 프로판 토치를 사용하여 새 후크를 구부려 금속을 부드럽게 만드세요.
테이프를 깨끗하게 유지하십시오. 걸림을 방지하기 위해 릴에 다시 감기 전에 매 사용 후 과도한 먼지와 윤활유를 닦아내십시오.
유리 섬유 테이프의 경우 내부 섬유가 쪼개져 테이프의 구조적 무결성을 손상시킬 수 있는 날카로운 90도 굽힘을 피하십시오.

고급 기술: 당기는 양말과 리더 사용

큰 전선 묶음을 당길 때 간단한 "꼬임 및 테이프" 방법은 높은 장력 하에서 실패할 수 있습니다. 전문가들은 와이어 당김 그립 ("당기는 양말"이라고도 함). 이 메시 장치는 장력이 증가함에 따라 케이블 묶음 주위를 조여 힘을 케이블 재킷 전체에 고르게 분산시킵니다. 이는 고성능 데이터 케이블의 경우 특히 중요합니다. 와이어 및 케이블 압출기 신호 무결성을 위해 보존되어야 합니다.

이미 기존 전선으로 가득 찬 도관에서 작업하는 경우 유연한 리더 . 리더는 표준 뻣뻣한 고리보다 훨씬 쉽게 장애물과 기존 케이블을 피해 이동할 수 있는 피시 테이프 끝에 부착된 작은 다중 가닥 강철 케이블입니다.

결론: 올바른 도구가 중요한 이유

성공적인 전기 설치는 고품질 도구와 고품질 재료 간의 시너지 효과에 달려 있습니다. 피시 테이프를 올바르게 사용하면 고품질 제품을 생산할 수 있습니다. 와이어 및 케이블 압출기 흠집, 찢어짐 또는 내부 손상 없이 설치되었습니다. DIY 주택 소유자이든 전문 전기 기술자이든 관계없이 피시 테이프를 마스터하면 몇 시간의 좌절감을 덜고 더 안전하고 신뢰할 수 있는 전기 시스템을 확보할 수 있습니다.
