전선과 케이블은 무엇을 의미합니까?

와이어와 케이블은 실제로 무엇을 의미합니까?

전선과 케이블은 현대 전기 인프라의 중추이지만 많은 사람들은 이 두 용어가 기술적으로 구별되는 경우 같은 의미로 사용합니다. 와이어는 단일 도체(일반적으로 금속 가닥, 가장 일반적으로 구리 또는 알루미늄)인 반면, 케이블은 공통 외장 또는 재킷 내에 함께 그룹화된 두 개 이상의 도체 어셈블리입니다. 이러한 구별은 제조, 설치 및 규정 준수에 있어 매우 중요합니다.

실제적으로 순동선은 접지용으로 사용될 수 있으며 다중 코어 PVC 절연 케이블은 주거용 건물에 전력을 공급합니다. 전 세계 전선 및 케이블 시장의 가치는 약 2023년 2,260억 달러 도시화, 전기차 인프라 확충, 신재생에너지 사업 등을 통해 꾸준히 성장할 것으로 예상됩니다. 와이어와 케이블의 차이점을 이해하는 것은 올바른 와이어 및 케이블 압출기를 포함한 올바른 재료, 제조 공정 및 장비를 선택하는 데 있어 기본입니다.

핵심 구성요소: 전선 또는 케이블을 구성하는 요소

단순한 연결 전선이든 고전압 전원 케이블이든 기본 구조는 일관된 패턴을 따릅니다. 각 계층은 특정 보호 또는 기능적 역할을 수행합니다.

지휘자

도체는 전기적으로 활성화된 코어입니다. 구리는 전도성(약 58 MS/m)으로 인해 여전히 주요 재료로 남아 있지만, 알루미늄은 가격이 저렴하고 무게가 가볍기 때문에 가공 송전선로에 널리 사용됩니다. 도체는 단선이거나 연선일 수 있습니다. 연선 도체는 더 나은 유연성을 제공하며 케이블이 자주 구부러지거나 이동되는 응용 분야에서 선호됩니다.

절연

누전과 단락을 방지하기 위해 각 도체를 절연체로 둘러쌉니다. 일반적인 단열재로는 PVC(폴리염화비닐), XLPE(가교 폴리에틸렌), LSZH(저연 제로 할로겐) 및 고무 화합물이 있습니다. 선택은 작동 전압, 온도 범위 및 환경 조건에 따라 달라집니다. XLPE 단열재는 연속적으로 최대 90°C의 온도를 처리할 수 있으며 단락 조건에서는 최대 250°C의 온도를 처리할 수 있습니다. , 중압 및 고전압 케이블의 표준이 되었습니다.

차폐 및 방어구

일부 케이블에는 전자기 간섭을 차단하기 위해 금속 차폐(구리 테이프, 알루미늄 호일 또는 편조 전선)가 포함되어 있습니다. 외장 케이블은 지하 또는 산업 응용 분야에서 기계적 보호를 위해 강철 와이어 또는 강철 테이프 층을 추가합니다.

아우터 재킷

외부 재킷은 모든 것을 하나로 묶고 습기, 화학 물질, 자외선 및 기계적 마모에 대한 저항성을 제공하는 최종 보호 층입니다. PVC는 전 세계적으로 가장 일반적인 재킷 소재이지만 PE(폴리에틸렌)와 TPU(열가소성 폴리우레탄)는 특수 용도로 점점 더 많이 사용되고 있습니다.

전선 및 케이블의 주요 유형과 응용

전선 및 케이블 산업은 엄청난 범위의 제품 유형을 포괄합니다. 각 범주는 특정 전기, 기계 및 환경 요구 사항에 맞게 설계되었습니다.

이러한 각 범주에는 특정 압출 공정이 필요하며 사용되는 와이어 및 케이블 압출기는 재료 점도, 필요한 벽 두께 및 생산 속도와 일치해야 합니다.

역할 와이어 및 케이블 압출기 제조 중

와이어 및 케이블 압출기는 생산 라인의 핵심 장비입니다. 주요 기능은 열가소성 또는 열경화성 재료를 녹이고 와이어 주위의 다이를 통해 고속으로 밀어 넣어 도체에 절연체, 재킷 또는 기타 폴리머 층을 적용하는 것입니다. 적절하게 구성된 압출기가 없으면 일관된 벽 두께, 우수한 접착력 및 IEC 60228, UL 44 또는 RoHS와 같은 표준에서 요구하는 기계적 특성을 달성하는 것이 불가능합니다.

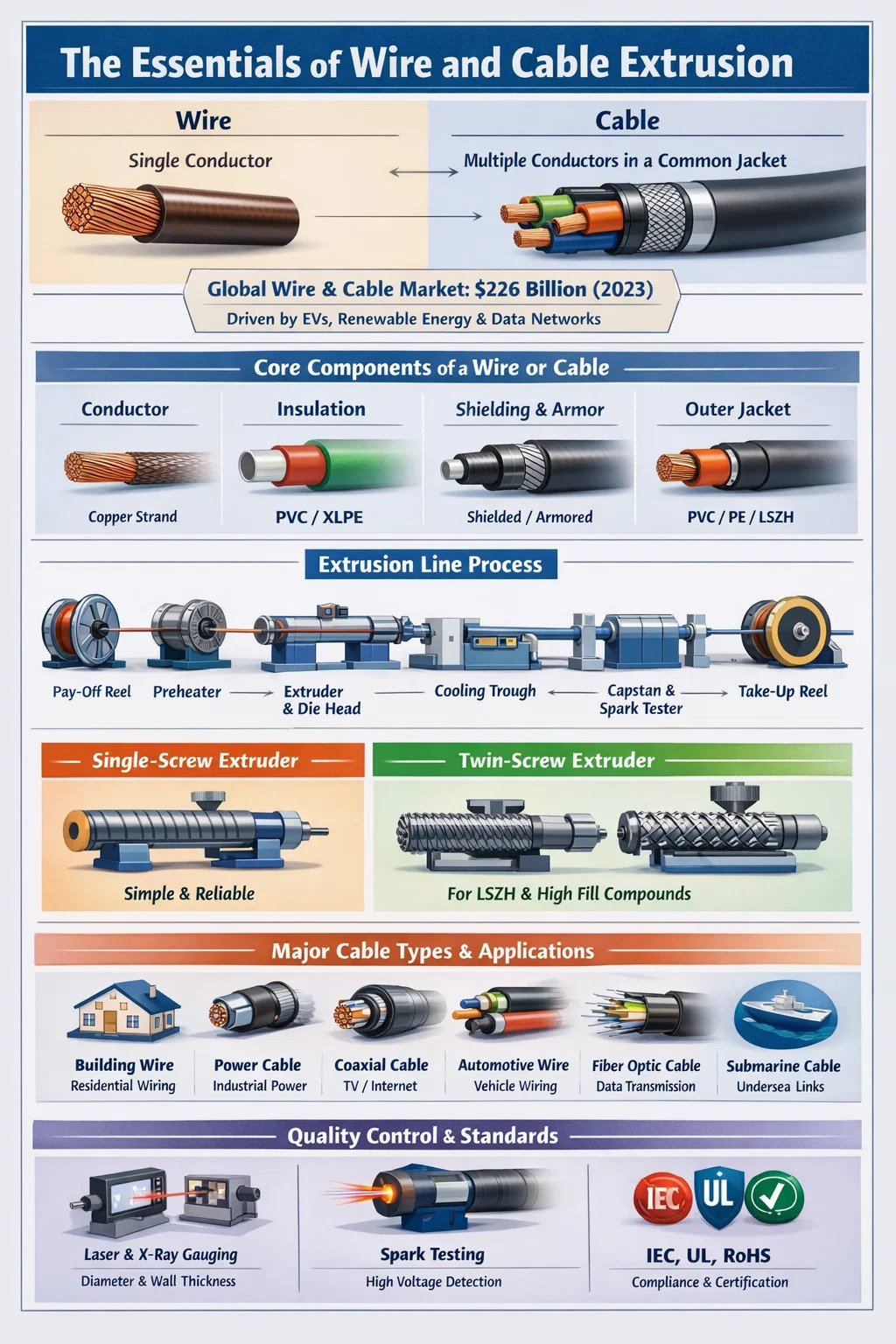

일반적인 와이어 및 케이블 압출 라인에는 연속적으로 작동하는 다음 구성 요소가 포함됩니다. 즉, 노출된 도체에 공급하는 페이오프 릴, 예열기, 다이 헤드가 있는 압출기 자체, 냉각 통, 캡스턴 또는 홀오프 장치, 결함 감지를 위한 스파크 테스터, 테이크업 릴입니다. 각 스테이션은 정확하게 동기화되어야 합니다. 라인 속도가 5%만 변동해도 치수 공차 요구 사항을 충족하지 못하는 벽 두께 편차가 발생할 수 있습니다.

단일 스크류 대 트윈 스크류 압출기

와이어 및 케이블 제조에서 가장 일반적인 구성은 다음과 같습니다. 단일 스크류 압출기 , 이는 단순성, 신뢰성 및 낮은 유지 관리 비용으로 인해 선호됩니다. 단일 스크류 기계는 PVC, PE, XLPE 및 대부분의 표준 재킷 재료를 효과적으로 처리합니다. 나사 L/D(길이 대 직경) 비율은 일반적으로 와이어 및 케이블 적용 분야에서 20:1 ~ 30:1입니다.

동회전 및 역회전 이축 압출기는 컴파운드에 집중적인 혼합이 필요할 때 사용됩니다. 예를 들어 ATH(알루미늄 삼수화물)와 같은 미네랄 필러가 많이 포함된 LSZH(저연 무할로겐) 컴파운드를 생산할 때입니다. 이러한 충전재는 화합물 중량의 60%를 초과할 수 있으므로 EN 60332와 같은 화재 성능 표준을 충족하려면 철저한 분산이 중요합니다.

직렬 및 이중층 압출

중전압 케이블의 반도체 층과 절연 층과 같이 두 개의 서로 다른 폴리머 층이 필요한 케이블의 경우 직렬 압출(두 개의 압출기 직렬) 또는 삼중 층 공압출(공통 다이 헤드에 동시에 공급되는 세 개의 압출기)이 사용됩니다. 삼중 공압출은 3개 레이어가 여전히 뜨거운 상태에서 접착되도록 보장합니다. 이는 고전압에서 부분 방전을 방지하기 위해 인터페이스가 깨끗하고 빈 공간이 없어야 하는 XLPE 케이블에 필수적입니다.

와이어 및 케이블 압출기의 주요 기술 매개변수

와이어 및 케이블 압출기를 지정하거나 평가할 때 여러 기술 매개변수에 따라 기계가 특정 제품 및 처리량 요구 사항에 적합한지 여부가 결정됩니다.

• 나사 직경: 미세한 와이어 절연을 위한 30mm부터 무거운 케이블 피복을 위한 150mm 이상까지의 범위입니다. 스크류 직경이 클수록 처리량이 높아지지만 더 많은 구동력이 필요합니다.
• L/D 비율: L/D 비율이 높을수록 더 나은 가소화 및 혼합이 제공됩니다. PVC의 경우 24:1~28:1이 일반적입니다. PE 및 XLPE의 경우 25:1~30:1이 일반적입니다.
• 나사 RPM 및 출력 속도: 통신 전선용 최신 고속 압출기는 200RPM을 초과하는 스크류 속도로 작동할 수 있으며, 소형 도체의 얇은 벽 절연을 위해 1,000m/min 이상의 라인 속도를 달성합니다.
• 온도대: 배럴은 독립적으로 제어되는 여러 개의 가열 구역(일반적으로 4~8개)으로 나뉩니다. 정밀한 구역 제어는 200°C 이상에서 분해되기 시작하는 PVC와 같은 열에 민감한 소재의 열 분해를 방지합니다.
• 다이 헤드 디자인: 압력 다이 헤드와 튜브 다이 헤드는 서로 다른 용도로 사용됩니다. 압력 다이는 절연체와 도체 사이에 긴밀한 접촉을 생성합니다. 튜브 다이는 작은 공극을 남기고 절연체가 도체에 접착되어서는 안 되는 곳에 사용됩니다.
• 드라이브 시스템: 폐쇄 루프 피드백을 갖춘 AC 벡터 드라이브는 이제 표준이 되어 기존 DC 드라이브 시스템에 비해 정밀한 속도 제어와 15~25%의 에너지 효율성 향상이 가능합니다.

재료 선택은 압출기 설계에도 영향을 미칩니다. PVC는 전단에 민감하며 국부적인 과열을 방지하기 위해 신중한 나사 형상이 필요합니다. CV(연속 가황) 튜브를 통한 가교용 XLPE는 압출기 내부의 조기 가교("스코치"라고 불리는 현상)를 방지하기 위해 제어된 용융 온도에서 가공해야 합니다.

케이블 압출의 가교 기술

중압 및 고전압 전원 케이블의 경우 폴리에틸렌 절연체를 가교하면 열가소성에서 열경화성으로 변환되어 내열성과 장기적인 전기 성능이 크게 향상됩니다. 와이어 및 케이블 압출기는 선택한 가교 방법과 호환되어야 합니다.

과산화물 가교(CV 라인)

고전압 케이블에 가장 널리 사용되는 방법입니다. 압출기가 XLPE 컴파운드를 적용한 후 케이블은 높은 압력(일반적으로 6~12bar) 및 최대 300°C의 온도에서 질소로 채워진 연속 가황(CV) 튜브를 통과합니다. 과산화물은 분해되어 폴리에틸렌 사슬 사이에 공유 가교를 형성합니다. EHV(초고압) 케이블용 CV 라인의 길이는 200m 이상일 수 있습니다. 냉각 전 완전한 가교를 위한 충분한 체류 시간을 제공합니다.

실란 가교(Monosil 및 Sioplas)

저압 및 중압 케이블에 사용되는 보다 경제적인 방법입니다. 모노실 공정에서는 특수 설계된 압출기 내부에서 실란 그래프팅이 이루어지며, 완성된 케이블을 뜨거운 물이나 증기에 담그면 가교가 완성됩니다. 이는 CV 튜브가 필요하지 않으며 소량 생산에 적합합니다.

전자빔(EB) 가교

자동차, 항공우주, 군사 응용 분야의 얇은 벽 와이어 절연에 사용됩니다. 압출 후 케이블은 고에너지 전자로 절연체에 충격을 가하는 전자 가속기를 통과하여 화학 물질을 사용하지 않고도 가교를 일으킵니다. EB 가교는 최대 150°C 이상의 온도에 견딜 수 있는 와이어를 생산하며 이는 열원 근처의 자동차 애플리케이션에 중요합니다.

절연 and Jacketing Materials: How They Affect Extruder Selection

재료 선택에 따라 필요한 와이어 및 케이블 압출기의 유형과 구성이 직접적으로 결정됩니다. 각 폴리머는 용융 거동, 가공 온도 범위, 전단 및 분해에 대한 민감도가 다릅니다.

PVC(폴리염화비닐)

PVC는 전선 및 케이블 산업에서 전 세계적으로 소비되는 절연재 및 재킷 재료의 40% 이상을 차지합니다. 복합 형태로 비용 효율적이고 난연성이 있으며 가공이 쉽습니다. 처리 온도 범위는 일반적으로 160°C~190°C입니다. PVC 컴파운드는 다양한 Shore A 경도 값(유연한 등급의 경우 60부터 단단한 유형의 경우 95까지)으로 제공됩니다. PVC에 사용되는 나사는 일반적으로 과도한 전단열을 방지하기 위해 저압축 설계입니다.

PE 및 HDPE

폴리에틸렌은 우수한 유전 특성과 내습성을 제공하므로 통신 케이블 및 지하 배전 케이블의 표준 선택입니다. HDPE 재킷은 강성과 내화학성이 결합된 중전압 케이블 및 광섬유 케이블에 일반적으로 사용됩니다. PE의 가공 온도 범위는 용융 지수에 따라 180°C ~ 230°C입니다.

LSZH 화합물

저연 무할로겐 소재는 PVC 연소로 인한 독성 연기가 생명을 위협할 수 있는 터널, 공공 건물, 해군 선박과 같은 응용 분야에 필수입니다. LSZH 화합물은 일반적으로 난연제인 ATH 또는 MDH(이수산화마그네슘)가 많이 함유된 EVA(에틸렌 비닐 아세테이트) 또는 폴리올레핀 혼합물을 기반으로 합니다. 이러한 필러는 LSZH 화합물을 가공하기 훨씬 더 어렵게 만듭니다. , 이중 나사 압출기 또는 배리어 나사와 고토크 기어박스를 갖춘 특별히 설계된 단일 나사 기계가 필요합니다.

TPU 및 특수 엘라스토머

열가소성 폴리우레탄은 탁월한 내마모성과 유연성을 제공하므로 드래그 체인, 로봇 케이블 및 해양 응용 분야에 선호되는 재킷 소재입니다. TPU의 처리 범위는 일반적으로 180°C~210°C로 좁고, 재료가 사전에 제대로 건조되지 않으면 과열로 인해 가수분해가 발생하기 때문에 정밀한 온도 제어가 필요합니다. 처리 전 수분 함량은 0.02% 미만이어야 합니다.

와이어 및 케이블 압출의 품질 관리

전선 및 케이블 생산의 품질 관리는 선택 사항이 아닙니다. 이는 국제 표준에 따라 의무화되어 있으며 안전과 직접적으로 연관되어 있습니다. 크기가 작은 절연체를 사용하는 케이블은 사용 중에 심각한 오류가 발생하여 전기 화재나 사망을 초래할 수 있습니다.

인라인 측정 시스템

최신 압출 라인에는 레이저 또는 X선 기술을 사용하는 인라인 직경 게이지가 장착되어 있습니다. 레이저 게이지는 2개 또는 3개 축의 외경을 동시에 측정하고 데이터를 라인 속도 및 압출기 출력 제어 장치에 다시 공급합니다. 다양한 케이블 유형에 대한 공차 요구 사항은 ±0.05mm 이상입니다. , 이는 주기적인 수동 측정이 아닌 실시간 폐쇄 루프 제어가 필요합니다.

X선 벽 두께 측정기는 4개 이상의 평면에서 동시에 절연체 벽 두께를 측정하고 편심(도체가 절연체 내에서 중심을 벗어난 상태)을 감지함으로써 더욱 발전합니다. 지정된 한계를 초과하는 편심은 고전압에서 절연 파괴를 일으킬 수 있습니다.

스파크 테스트

모든 절연 도체는 생산 라인의 스파크 테스터(휴일 감지기라고도 함)를 통과합니다. 고전압 전극이 케이블을 둘러싸고 DC 또는 AC 테스트 전압을 적용합니다. 절연체를 파괴하는 핀홀, 빈 공간 또는 오염으로 인해 스파크 방전이 발생하여 카운터가 작동하고 때로는 라인이 중단됩니다. 스파크 테스트 전압의 범위는 일반적으로 저전압 전선의 경우 1kV부터 중전압 케이블 절연의 경우 25kV 이상입니다. , IEC 60885-2와 같은 표준을 따릅니다.

지휘자 Resistance and Insulation Resistance Testing

오프라인 테스트에는 도체의 DC 저항 측정(IEC 60228에 따른 단면적 및 재료 순도 확인)과 절연 저항계를 사용한 절연 저항 테스트가 포함됩니다. 좋은 PVC 절연 케이블은 주변 온도에서 킬로미터당 수백 메가옴의 절연 저항 값을 보여야 합니다.

전선 및 케이블 표준 및 인증

전선 및 케이블 산업은 국내 및 국제 표준의 포괄적인 프레임워크에 의해 관리됩니다. 대부분의 국가에서 시장 접근을 위해서는 규정 준수가 필요하며 제3자 테스트 연구소에서 검증됩니다.

• IEC 표준 (국제전기기술위원회): IEC 60228은 도체 사양을 다루고 있습니다. IEC 60502는 최대 30kV의 전원 케이블을 다룹니다. IEC 60332는 화염 전파 테스트를 다룹니다.
• UL 규격 (Underwriters Laboratories, USA): UL 44는 열경화성 절연 전선 및 케이블에 적용됩니다. UL 83은 열가소성 절연 전선에 적용됩니다. UL 1581은 전선 및 케이블에 대한 참조 표준입니다.
• RoHS 및 도달범위: PVC의 납 안정제를 포함한 위험 물질을 제한하는 환경 규정은 유럽과 아시아에서 많은 와이어 화합물의 재형성을 주도하는 규정 준수 문제입니다.
• CPR(건설자재 규정, EU): 2017년부터 EU 건설에 사용되는 케이블은 CE 마크를 부착해야 하며 화재 성능에 대한 반응으로 분류되어야 합니다(Aca~Fca 등급).
• 자동차 표준: ISO 6722 및 LV 216은 12V 및 48V 시스템에 사용되는 자동차 와이어를 관리합니다. EV 고전압 배선의 경우 ISO 19642 및 USCAR-2가 점점 더 많이 참조되고 있습니다.

제조업체는 압출 공정, 재료 구성 및 최종 제품이 모두 해당 표준을 충족함을 문서화해야 합니다. 이를 위해서는 상세한 프로세스 기록, 보관된 샘플 케이블 및 정기적인 제3자 감사가 필요합니다.

성장 동인: 전선 및 케이블 수요가 확대되는 곳

몇몇 주요 글로벌 추세는 전선 및 케이블 제품에 대한 지속적이고 가속화되는 수요를 창출하고 있으며, 결과적으로 경쟁력 있는 비용으로 필요한 제품 유형을 생산할 수 있는 고성능 전선 및 케이블 압출기에 대한 수요를 창출하고 있습니다.

전기 자동차 배선 하니스

기존 내연기관 차량의 와이어링 하네스에는 약 1.5~2km의 와이어가 포함되어 있습니다. 추가 고전압 배전, 배터리 관리 시스템 및 충전 인프라를 갖춘 완전 배터리 전기 자동차에는 다음이 필요할 수 있습니다. 차량당 전선 3~4km . 2030년까지 전 세계 EV 판매량이 연간 3천만 대에 이를 것으로 예상되는 가운데, 이는 자동차 등급 와이어와 이를 생산하는 압출기에 대한 수요가 엄청나게 증가하고 있음을 나타냅니다.

재생에너지 인프라

해상 풍력 발전 단지에는 터빈을 서로 연결하고 해안에 연결하기 위해 대구경 해저 케이블이 필요합니다. 단일 해상 풍력 프로젝트에는 수백 킬로미터에 달하는 33kV 배열 간 케이블과 육상 그리드 연결 지점까지 100km 이상 늘릴 수 있는 고전압 수출 케이블이 필요할 수 있습니다. 관련된 재료와 공정, 특히 XLPE 단열 시스템의 삼중 공압출에는 가장 정교한 와이어 및 케이블 압출기 구성이 필요합니다.

데이터센터 및 5G 네트워크 확장

클라우드 컴퓨팅과 AI 인프라의 폭발적인 성장으로 인해 데이터 센터 전력 및 신호 케이블에 대한 전례 없는 수요가 발생하고 있습니다. 한편, 5G 네트워크 구축에는 기지국 연결을 위한 엄청난 양의 광섬유 케이블과 동축 케이블이 필요합니다. 두 제품 모두 빠른 라인 속도에서 얇은 벽 단열재의 정밀 압출이 필요합니다.

그리드 현대화 및 전기화

전 세계 정부는 노후된 송전 및 배전 인프라를 업그레이드하는 데 막대한 투자를 하고 있습니다. 미국에서만 최근 인프라 법안에 따라 그리드 투자 수요가 650억 달러 이상인 것으로 확인되었습니다. 이러한 투자의 대부분은 전선 및 케이블 압출 라인에서 생산되는 지하 중압 배전 케이블 및 고전압 송전 케이블에 직접 유입됩니다.

올바른 전선 및 케이블 압출기 선택: 실제 고려 사항

와이어 및 케이블 압출기를 선택하는 것은 상당한 자본 투자입니다. 평판이 좋은 제조업체의 기계는 기본 단일 나사 설정의 경우 $100,000부터 완전한 고전압 케이블 압출 라인의 경우 수백만 달러까지 다양합니다. 결정에는 현재 제품 요구 사항, 예상되는 제품 혼합 변경 및 장기적인 서비스 지원을 고려해야 합니다.

재료에 맞는 압출기 선택

스크류 교체 없이는 단일 압출기를 PVC와 LSZH 복합재 모두에 최적으로 구성할 수 없습니다. 생산에 여러 재료가 포함되는 경우 전용 라인을 계획하거나 퀵 체인지 스크류 및 배럴 시스템에 투자하십시오. 많은 제조업체에서는 전체 라인 중복 없이 유연성을 제공하기 위해 모듈식 압출 헤드와 다중 스크류 구성을 제공합니다.

자동화와 Industry 4.0 통합을 고려하세요

최신 와이어 및 케이블 압출기에는 점점 더 OPC-UA 연결 기능이 탑재되어 있어 MES(제조 실행 시스템) 및 품질 관리 플랫폼과 실시간 데이터 교환이 가능합니다. 인라인 측정 데이터를 기반으로 하는 자동화된 폐쇄 루프 제어는 폐기율과 작업자 기술 의존도를 줄입니다. 일부 제조업체는 다음과 같은 스크랩 감소를 보고합니다. 30~50% 수동 조정과 비교하여 폐쇄 루프 직경 제어를 구현한 후.

판매 후 지원 및 예비 부품 가용성 평가

스크류나 배럴이 마모되어 신속하게 서비스를 받을 수 없는 압출기는 생산 책임입니다. 나사, 배럴, 크로스헤드 팁, 다이 등 마모 부품은 와이어 압출에서, 특히 연마재로 채워진 컴파운드를 실행할 때 소모품입니다. 제조업체 또는 지역 유통업체가 이러한 부품을 보유하고 있는지 확인하고 총 소유 비용 계산에 리드 타임을 고려하십시오.

선도 와이어 및 케이블 압출기 제조업체 Maillefer(Nextrom의 일부), Troester, Rosendahl Nextrom, Davis-Standard 및 Taiyuan Heavy Industry 및 Dalian Rubber & Plastics Machinery와 같은 여러 중국 제조업체가 포함됩니다. 각 제품은 기술 수준, 가격대, 지역 서비스 역량이 서로 다른 균형을 이루고 있습니다.
