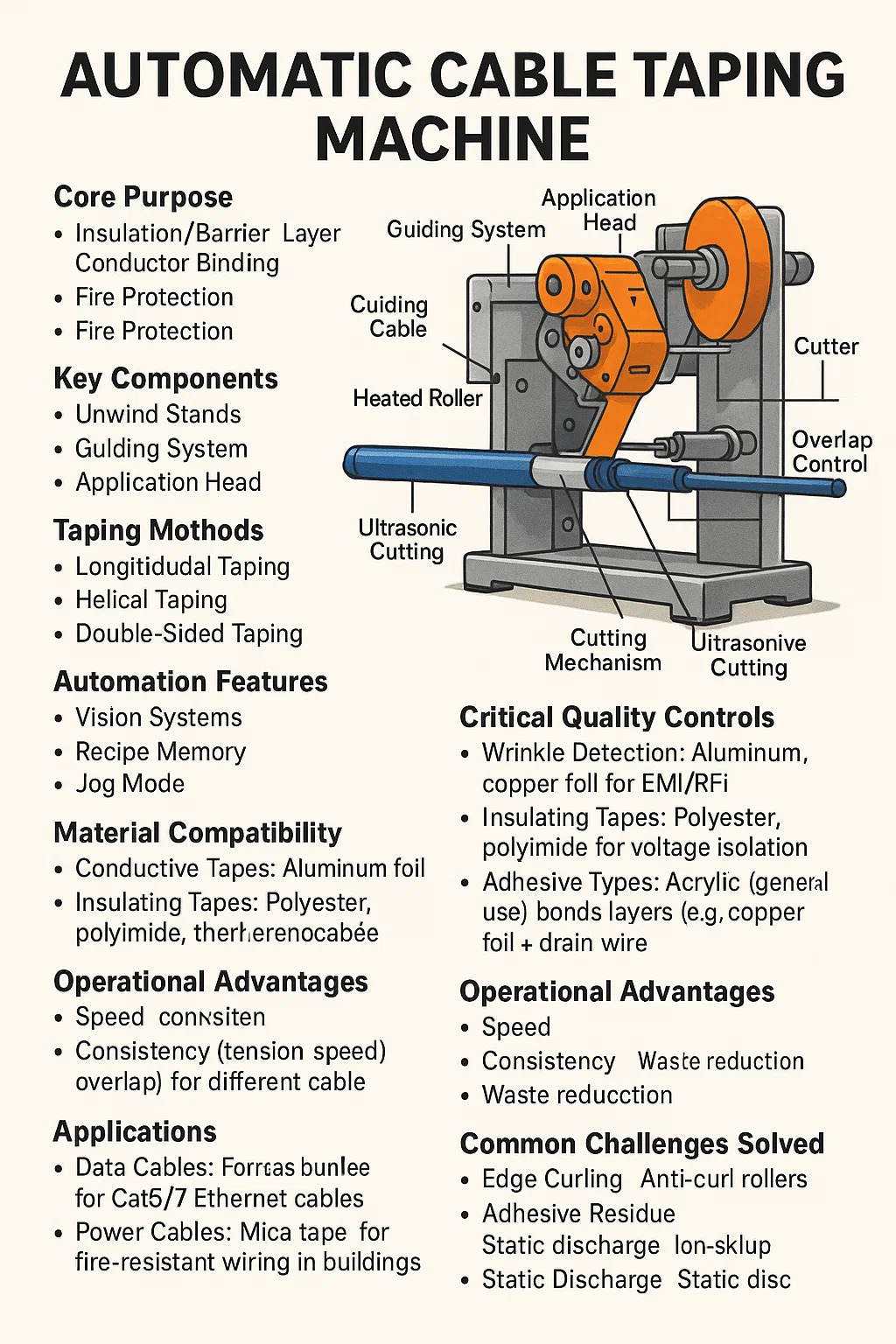

자동 케이블 테이핑기란?

안 자동 케이블 테이핑 기계 생산 과정에서 뒷면 접착 테이프나 필름을 케이블에 정밀하게 부착합니다. 기능과 특징을 살펴보면 다음과 같습니다.

●핵심 목적

▸절연/차단층 절연/차단층 - 전기 절연, 습기 저항 또는 EMI 차폐를 제공하기 위해 도체 주위에 테이프(예: 폴리에스터, PVC, 알루미늄, 예: 폴리에스터, PVC, 알루미늄 호일)를 감습니다.
▸도체 바인딩 — 재킷을 입히기 전에 연선을 컴팩트한 모양으로 고정합니다.
▸화재 방지 - 화재 생존 케이블에 난연성 운모 테이프를 적용합니다.

●주요 구성품

▸풀기 스탠드 — 느슨해지거나 찢어지는 것을 방지하기 위해 장력 조절 기능이 있는 테이프 릴을 고정합니다.
▸가이딩 시스템 - 레이저 센서 또는 서보 제어 롤러를 사용하여 테이프와 케이블을 정렬합니다.
▸애플리케이션 헤드 - 가열된 롤러(접착제용) 또는 냉압을 통해 케이블에 테이프를 누릅니다.
▸절단 메커니즘 - 케이블 끝 부분이나 접합 중에 테이프를 다듬습니다. 접합 중 초음파; 초음파 절단기는 마모를 방지합니다.
▸겹침 제어 - 일관된 적용 범위(예: 25% 겹침)를 위해 테이프 가장자리 정렬을 조정합니다.

●테이핑 방법

▸종방향 테이핑 — 테이프는 케이블 길이와 평행하게 이어집니다(차폐에 공통).
▸나선형 테이핑 — 케이블 주위를 나선형으로 감는 테이프입니다(곡선 경로에 유연함).
▸양면 테이핑 — 양면 접착층(예: 구리 호일 배수 와이어)을 접착합니다.

●자동화 기능

▸비전 시스템 - 비전 시스템 - 카메라는 테이프 간격/잘못 정렬을 감지하여 자동 수정을 실행합니다.
▸레시피 메모리 - 다양한 케이블 직경에 대한 설정(장력, 속도, 중첩)을 저장합니다.
▸조그 모드 - 설정 중 슬로우 모션 조정을 통해 테이프 낭비를 최소화합니다.

●소재 호환성

▸전도성 테이프 — EMI/RFI 차폐용 알루미늄, 구리 호일.
▸절연 테이프 — 전압 절연을 위한 폴리에스테르, 폴리이미드.
▸접착제 유형 - 아크릴(일반 용도), 열경화성(고온 케이블) 또는 감압형.

●중요한 품질 관리

▸주름 감지 — 테이프가 접히거나 기포가 생기면 센서가 생산을 중단합니다.
▸장력 피드백 루프 - 속도 변경 중에 테이프가 늘어나거나 파손되는 것을 방지합니다.
▸접착제 활성화 모니터링 - 적외선 센서가 적절한 접착 온도를 확인합니다.

●용도

▸데이터 케이블 - Cat6/7 이더넷 케이블용 포일 차폐.
▸전원 케이블 - 건물의 내화 배선용 운모 테이프.
▸동축 케이블 - 신호 무결성을 위한 알루미늄 테이프 브레이드.
▸자동차 하니스 — 테이프로 와이어를 묶기 전 — 오버몰딩 전에 테이프로 와이어를 묶습니다.

●운영상의 이점

▸속도 - 100m/min 이상의 라인 속도로 케이블을 연속적으로 처리합니다.
▸일관성 — 테이프 정렬/접착 시 인적 오류를 제거합니다.
▸폐기물 감소 - 정밀 절단으로 테이프 스크랩이 최소화됩니다.

●공통적인 과제 해결

▸가장자리 컬링 — 말림 방지 롤러는 적용 중에 테이프를 평평하게 만듭니다.
▸접착제 잔류물 - 붙지 않는 롤러와 청소 주기로 축적을 방지합니다.
▸정전기 방전 — 이온화 바가 비전도성 테이프의 정전기를 중화합니다.
