휴머노이드 로봇 케이블 산업의 주요 기술적 측면 탐색

휴머노이드 로봇 케이블 하네스는 로봇의 다양한 구성 요소를 연결하고 동력 전달, 신호 제어, 데이터 통신 등의 중요한 기능을 수행하는 전선 및 케이블의 집합체로 휴머노이드 로봇의 '혈관' 및 '신경계'로 알려져 있습니다.

전반적으로 휴머노이드 로봇 케이블 하네스의 성능 요구 사항은 산업용 로봇의 성능 요구 사항보다 높으며 자동차 등급 표준보다 약간 낮습니다.

그 중 진동 저항 요구 사항은 산업용 로봇의 10배, 자동차 등급 표준의 1/4입니다. 방수 성능 요구 사항은 산업용 로봇보다 약간 높으며 자동차 등급 표준보다 약간 낮습니다. 염수 분무 테스트 요구 사항은 자동차 등급 표준보다 약간 낮습니다. 내열성 요구 사항은 자동차 등급 표준과 동일합니다.

또한 경량 설계, 내식성, 차폐 성능, 굽힘 수명, 하네스 수량 요구 사항, 커넥터 사양에 대한 요구 사항이 모두 산업용 로봇보다 높습니다.

휴머노이드 로봇 배선 하니스는 로봇의 다양한 구성 요소를 상호 연결하는 와이어와 케이블의 조립을 의미합니다. 이러한 하니스는 전력, 신호 및 데이터를 전송함으로써 로봇이 제대로 작동할 수 있도록 해줍니다. 일반적으로 휴머노이드 로봇 배선 하니스는 도체, 절연재, 보호층 및 커넥터로 구성됩니다. 로봇의 다양한 전기 부품을 연결하는 중요한 구성 요소인 와이어링 하니스는 동력 전달, 신호 제어, 데이터 통신 등 중요한 기능을 수행하여 로봇의 "혈관" 및 "신경계" 역할을 효과적으로 수행합니다.

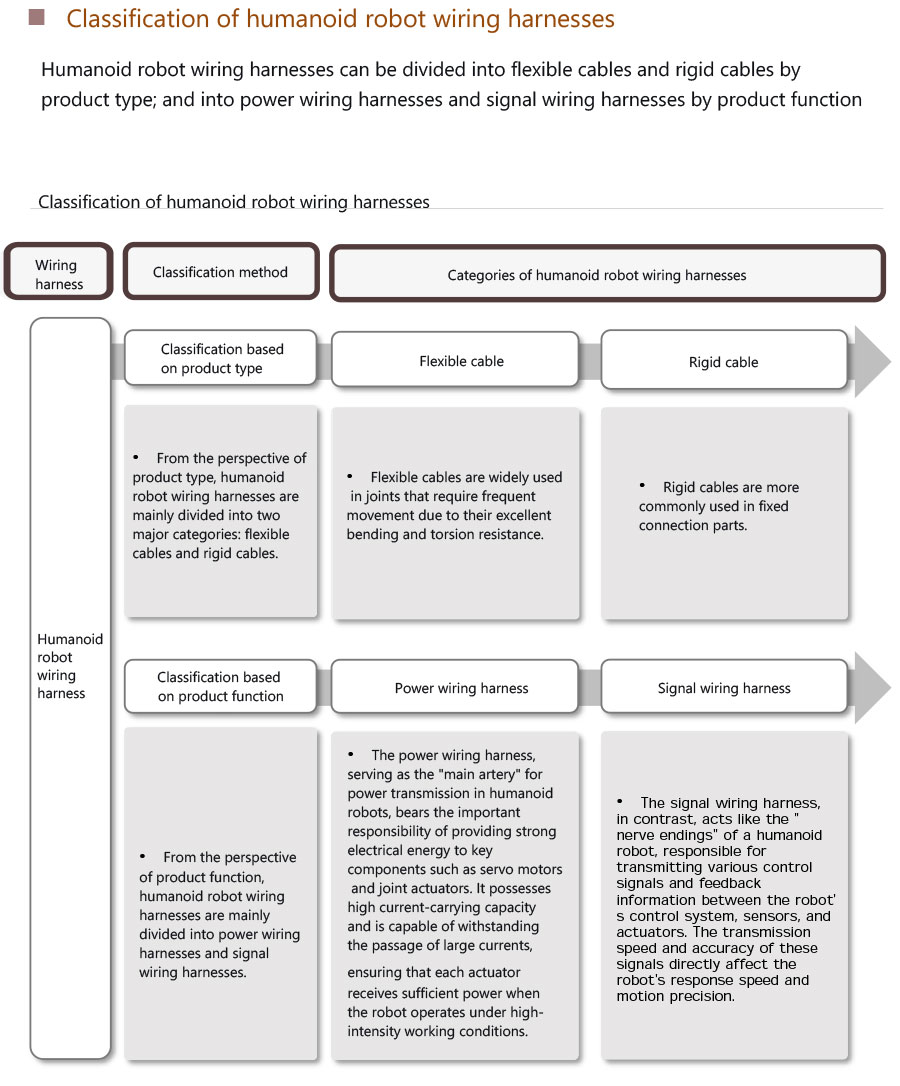

제품 유형에 따라 휴머노이드 로봇 와이어링 하니스는 유연한 케이블과 견고한 케이블로 분류할 수 있습니다. 제품 기능에 따라 파워 하네스와 시그널 하네스로 분류할 수 있습니다.

배선 하니스의 구성 요소

1. 지휘자

• 도체는 일반적으로 우수한 전기 전도성으로 알려진 구리 또는 알루미늄으로 만들어집니다. 도체의 단면적이 클수록 전류 전달 능력이 커집니다.

• 또한, 도체를 둘러싸는 절연재는 전류 누출 및 단락을 방지하므로 가장 중요합니다. 일반적인 단열재로는 폴리염화비닐(PVC), 폴리에틸렌(PE), 열가소성 엘라스토머(TPE) 등이 있습니다.

2. 보호층

• 이러한 층은 기계적 마모, 화학적 부식, 고온과 같은 외부 환경 요인으로 인한 손상으로부터 도체를 보호하는 역할을 합니다. 보호층에 사용되는 일반적인 재료로는 폴리염화비닐(PVC), 폴리우레탄(PU), 실리콘 등이 있습니다.

• 다양한 보호층 재료는 다양한 작동 환경에 적합합니다. 예를 들어, 고온 환경에서는 실리콘 보호층이 탁월한 내열성을 제공합니다.

3. 커넥터

• 커넥터는 배선 하니스를 로봇의 다양한 개별 구성 요소에 연결하는 역할을 합니다. 일반적으로 금속이나 플라스틱으로 제작되며 우수한 전도성과 내구성이 특징입니다. 일반적인 유형의 커넥터에는 원형 커넥터, 직사각형 커넥터 및 플러그형 커넥터가 있습니다.

• 다양한 유형의 커넥터가 특정 로봇 응용 분야에 맞게 조정되었습니다. 예를 들어 원형 커넥터는 로봇 관절을 연결하는 데 적합하고 직사각형 커넥터는 일반적으로 로봇의 제어 캐비닛에 연결하는 데 사용됩니다.
