5가지 주류 고속 차동 구리 케이블(Twinax) 구조에 대한 자세한 개요

AI 서버의 Twinax 케이블의 경우 절연체의 유효 Dk(공기 ≒1, FEP≒2.1)를 낮추는 것이 고주파 손실, 스큐 및 임피던스 불안정성을 줄이는 데 중요합니다. 이를 달성하기 위해 5가지 저비용 제조 접근 방식이 개발되었습니다.

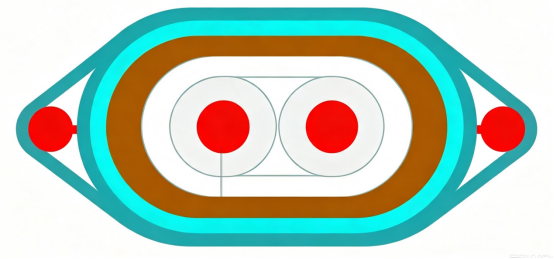

EPTFE 테이핑 시공 솔루션

계층적 구조
빨간색 : 신호 도체(은도금 구리/구리 합금)
그레이 ：내부 무발포(고체) FEP 1차 단열재
라이트 블루 ：메인 EPTFE 랩 단열재 본체
진한 파란색 ：외부 보호 테이핑/차폐층(Cu-Foil, Al-Foil 및 기타 구조 부품)
측면의 작은 빨간색 원 ：접지/드레인선 구조

1.프로세스 원리
EPTFE 테이프는 장력과 중첩이 제어된 상태에서 도체에 감겨 있습니다. 미세 다공성 구조 내에 갇힌 공기는 1.4~1.6의 낮은 유효 Dk를 생성합니다."

2.주요 장점
이 구조는 초저 유전 손실, 매우 낮은 삽입 손실, 고온 저항 및 공기에 가까운 유효 Dk를 제공합니다.

3.응용프로그램
448G/800G 초고속 Twinax, 장거리 고속 링크 및 IL 핵심 고급 컴퓨팅 상호 연결.

이중층 FEP 압출 솔루션

구조적 레이어링(안쪽에서 바깥쪽으로)
은도금 구리 또는 구리 합금으로 만든 신호 도체 2개.
내부 레이어 : 견고한 FEP 1차 절연, 단일 코어 압출.
외층 : 공통 FEP 오버재킷, 두 도체 모두에 공압출됨.
어셈블리 양쪽의 접지선.

1.프로세스 원리
2단계 압출: 먼저 고체 FEP를 각 도체 위에 개별적으로 압출한 다음 두 개의 절연 코어를 나란히 배치하고 외부 FEP 층과 함께 과도 압출하여 이중층 고체 불소수지 절연체를 형성합니다.
2. 장점
안정적인 치수, 탁월한 내화학성 및 기계적 강도, 높은 수율의 성숙한 공정.
3. 적용 시나리오
최대 224G 중/단거리 고속 케이블; 산업용 고온 고속 상호 연결; 적당한 비용의 범용 고속 차동 링크.

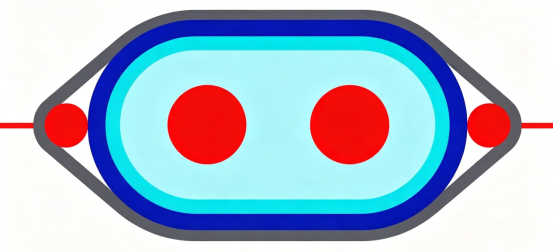

트윈 컨덕터 공동 압출(모놀리식)

구조적 레이어링(안쪽에서 바깥쪽으로):
두 개의 병렬 신호 도체
얇은 외부 보호 테이프가 있는 두 도체 위의 단일 패스 압출 단일체 고체 FEP/PFA 유전체.
양쪽에 위치한 접지선

1.프로세스 원리
특별히 설계된 타원형 트윈 코어 다이는 단일 패스 압출을 가능하게 하며 두 도체를 공통 유전체에 내장하고 압출 중에 중심 피치를 잠급니다.

2. 장점
긴밀한 도체 간격 일관성으로 인해 쌍 내 스큐가 매우 낮아집니다. 2단계 FEP 압출보다 공정 단계가 적고 비용이 저렴합니다. 우수한 임피던스 균일성.

3.응용 시나리오
단거리 고속 케이블, PCB 상호 연결, 백플레인 링크 및 낮은 쌍 내 스큐 링크.

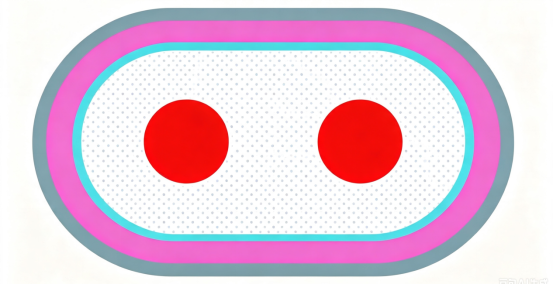

물리적 발포 FEP

구조적 레이어링(안쪽에서 바깥쪽으로):
트윈 신호 도체
미세다공 FEP 단열재.
견고한 FEP 외부 스킨.

1.프로세스 원리
압출 중에 고압 질소가 용융된 FEP에 주입되어 유전체를 공기로 희석하고 전체 Dk를 낮추는 폐쇄 셀 미세 공극을 생성합니다.

2. 장점
솔리드 FEP보다 낮은 Dk 및 감쇠; 제어된 임피던스.

3.응용프로그램
중장거리용 224G~448G 데이터 센터 고속 케이블
상호 연결.

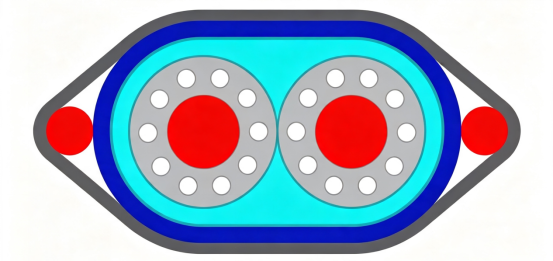

연근구멍 구조

구조적 레이어링(안쪽에서 바깥쪽으로)

신호 도체 2개
도체 주변의 원주 방향 세로 빈 채널(연근 구멍과 같이 케이블 길이를 따라 있는 연속적인 공기 공동)
외부 고체 FEP 단열재
측면 위치 지원 와이어

1.프로세스 원리
연근 다이는 낮은 Dk를 위한 연속적인 공기 채널(상호 연결)을 생성하여 성능을 향상시킵니다. 이는 발포 FEP의 폐쇄 셀 보이드와는 다릅니다.

2. 장점
동일한 손실에서 물리적 폼에 비해 굽힘 임피던스 변화가 적습니다. 저렴한 비용; 우수한 HF SI; 고압 포밍 기어가 없습니다.

3.응용프로그램
PCIe 6.0, 448G 차세대 고속 구리 케이블 – 컴퓨팅 서버를 위한 새로운 솔루션입니다.

진정한 고속 케이블 제조 역량으로 생산 라인을 강화하십시오.
아래 링크를 클릭하시면 맞춤형 장비 솔루션을 요청하실 수 있습니다. ↓

쌍축 고속 구리 케이블

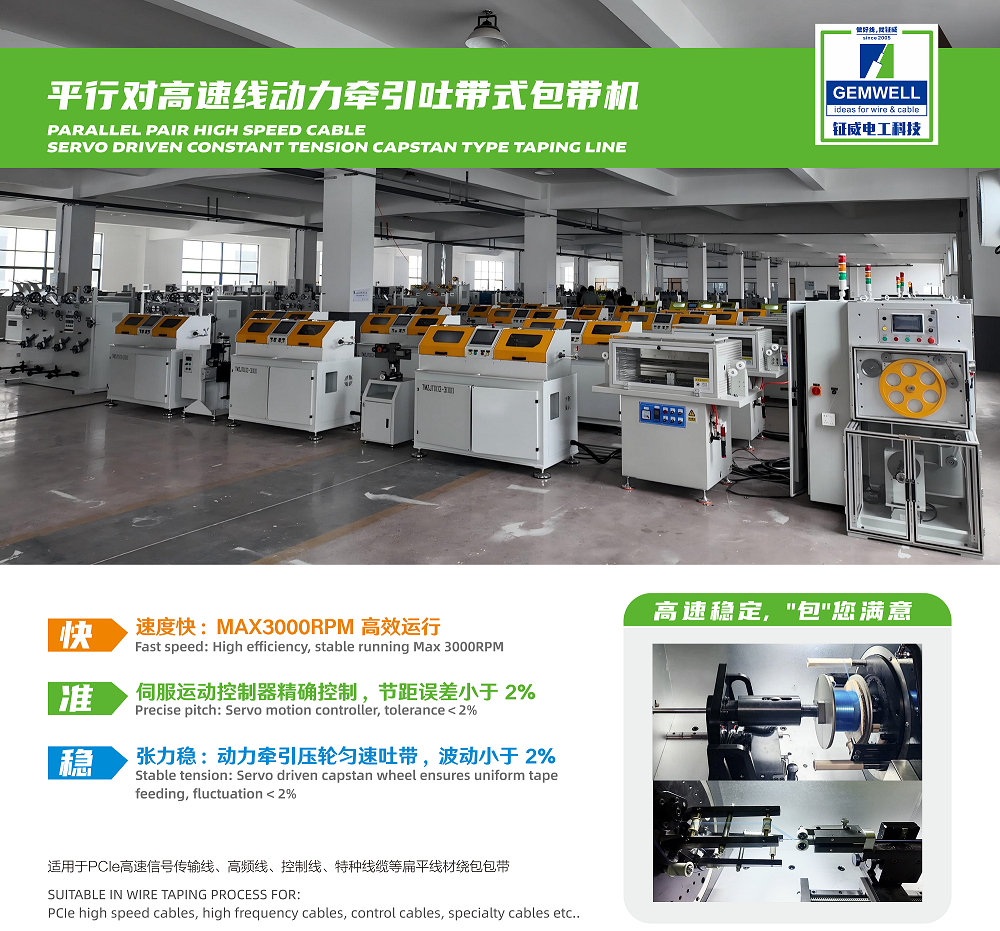

서보 구동 정장력 테이핑 라인 - 캡스턴형
안정적인 장력을 갖춘 서보 제어 테이프 포장 기계는 균일한 차폐 및 임피던스를 위해 포일 및 PTFE 테이프를 지원합니다.
안정성.

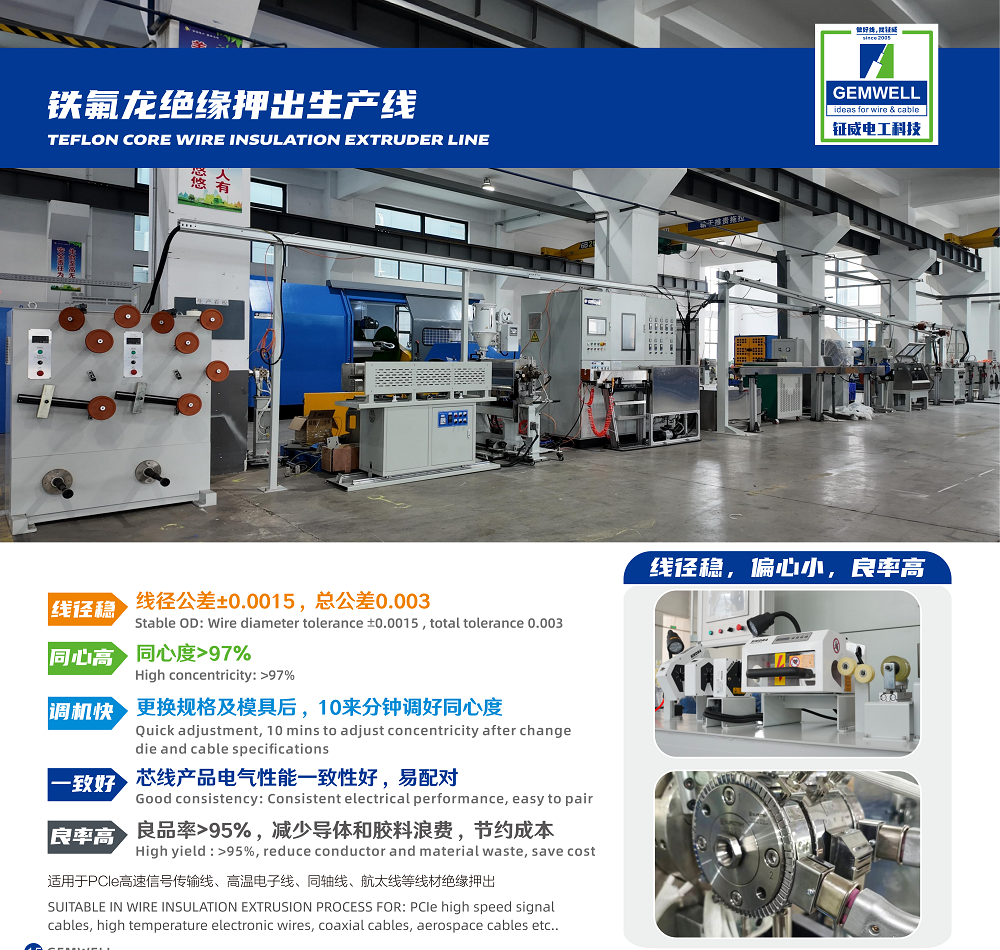

테프론 코어 와이어 절연 압출기 라인
정밀 압출 FEP/PFA 절연은 Dk 및 고주파 손실을 줄여 신호 무결성을 보장합니다.

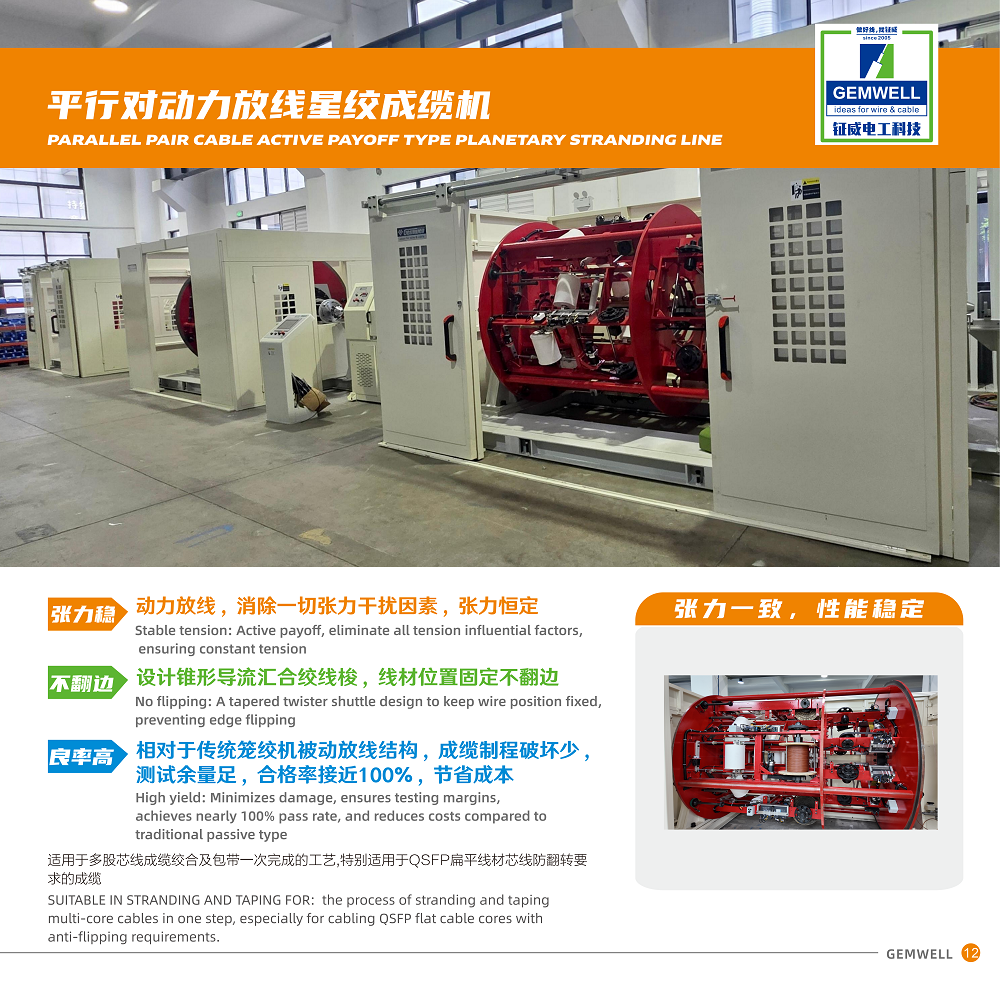

AI 고속케이블 병렬쌍 케이블액티브 페이오프형 유성 좌초선
