고온 전선 절연 압출 라인

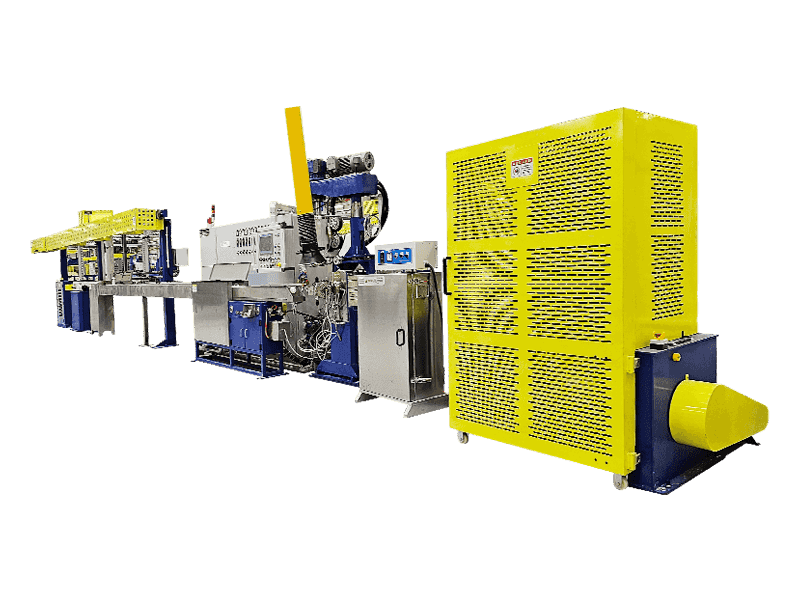

FEP/PFA/ETFE/PEEK/PA 고온 코어 와이어 절연 압출 라인

FEP/PFA/ETFE/PEEK/PA 고온 코어 와이어 절연 압출 라인은 맞춤화가 가능한 비표준 장비입니다. 주요 모델은 일반적으로 20-50mm입니다. 전자 전선, 신호선, 고온 전선 등의 심선 절연 압출에 적합합니다. 위의 재료는 탄소강에 대한 부식성이 높습니다. 주 기계의 스크류 배럴은 기존 스크류 배럴로 만들 수 없습니다. 일반적으로 내식성이 우수하고 가격이 저렴하지만 강도가 낮고 내마모성이 낮으며 내구성이 떨어지는 중국산 GH113 소재로 만들어졌습니다. 또한 Hastelloy C276 스크류가 장착된 인코넬 원심 주조 배럴도 사용할 수 있으며 이는 매우 높은 비용으로 바람직한 내식성과 내마모성을 제공합니다. 테프론은 결정성 물질이기 때문에 녹는점 온도에 도달하면 즉시 녹으며 유동성이 좋고 저항이 낮습니다. 그러나 차가운 조건에 직면하면 결정화가 쉽고 유동성이 좋지 않습니다. 따라서 주압출기의 보온 성능은 매우 중요하며, 온도가 400°C로 유지되도록 보장해야 합니다. 고온 조건에서 재료가 흐르는 모든 부품의 온도를 ±1~2°C 이내로 제어하여 테프론의 우수한 용융 상태와 유동성을 유지합니다. 우수한 고온 테플론 코어 와이어 절연 압출기는 다음과 같은 특징을 가지고 있습니다. 스크류 배럴은 내식성 및 내마모성이 뛰어나고 우수한 열 보존성, 정확한 온도 제어, 금형 폐쇄 표시가 없는 머신 헤드 흐름 채널의 우수한 유동성, 높은 머신 헤드 동심도, 안정적이고 작은 와이어 직경 공차, 입자가 없는 매끄러운 와이어 표면, 안정적인 페이오프 및 테이크업 장력을 갖습니다. 우리 회사는 사용자 요구에 따라 개인화된 맞춤화를 지원할 수 있습니다. 하드웨어 측면에서는 사용자가 선택할 수 있는 다양한 모델과 핵심 액세서리 브랜드를 제공할 수 있습니다. 전기 제어 소프트웨어 측면에서는 경제적이고 실용적인 고급 전기 제어 방법도 제공할 수 있습니다. 전반적인 구성이 다르기 때문에 이 기계의 가격도 크게 다릅니다. 따라서 이 기계의 가격을 결정하는 주요 요인은 사용자의 제품 구성 수준 포지셔닝입니다. 또한, 본 제품은 비표준 맞춤형 장비로 소량 생산으로 설계, 제작, 설치, 디버깅에 오랜 기간이 소요됩니다. 사용자는 완벽한 제품 배송을 위해 충분한 조달 주기를 확보해야 합니다.

문의 +
PREV：이전 제품이 없습니다.
다음：다음 제품이 없습니다
Product Details

구성품

● 지불 스탠드
● 교정대
● 주요 압출기
● 압출기 헤드
● 재료건조기
● 끊임없는 온도 이동 수로
● 냉각수탱크
● 에어블로잉노즐
● 캡스턴
● 와이어 축적 스탠드
● 미터 카운터
● 레이저 직경 게이지
● 고주파 스파크 시험기
● 테이크업
● 전기 제어 상자
● 다음은 사용자 정의 옵션입니다
● 예열기
● 사출기
● 인쇄기
● BY-PASS 재료 배출 밸브
● 진공 장치
● 공급 호퍼 건조기
● 덩어리 감지기
● 물 정전 커패시터
● 편심 게이지
● 전광판
● 기타 주변 보조 장비를 맞춤화하고 추가할 수 있습니다.

기술 사양

주요 기술 매개변수 18종 23종 30종 35형 40종 45형 50형 60형
적합한 와이어 유형 고온 전선, 동축 전선, 신호선, 고주파 전선, 데이터 케이블, UL 전자 전선, 건물 배선 BV/BVR, 전원 코드, 자동차 전선 및 구리선 도체 솔리드 코어 절연 압출의 기타 전선에 적합합니다.
미국 표준의 도체 범위 AWG46-36 AWG42-34 AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10
도체 직경 범위 Ø0.041-0.127mm Ø0.064-0.16mm Ø0.13-0.40mm Ø0.16-0.65mm Ø0.20-0.81mm Ø0.25-1.02mm Ø0.32-1.63mm Ø0.40-2.59mm
지휘자 지역 범위 0.0013-0.0127m㎡ 0.0032-0.0201m㎡ 0.01-0.15m㎡ 0.02-0.35m㎡ 0.03-0.75m㎡ 0.1-1.5m㎡ 0.2-2.5m㎡ 0.5-6.0m㎡
압출 외경 Ø0.12-0.3mm Ø0.18-0.6mm Ø0.3-1.0mm Ø0.4-1.3mm Ø0.5-1.8mm Ø0.7-2.3mm Ø0.8-2.8mm Ø1.2-3.8mm
유선 속도 범위 5-80m/분 5-80m/분 10-100m/분 12-120m/분 15-150m/분 15-150m/분 15-150m/분 15-150m/분

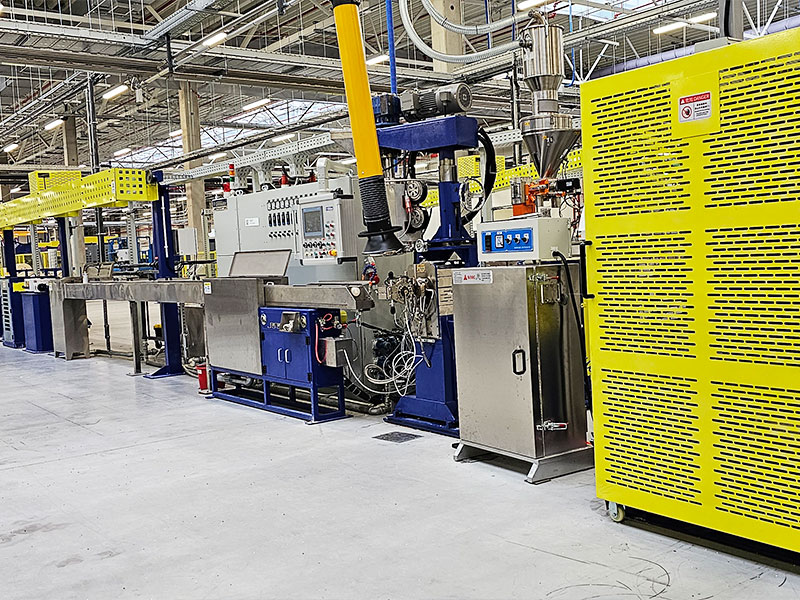

기계 구조 압출기 헤드를 중심 축으로 사용하면 페이오프부터 테이크업까지 모든 부품이 선형으로 분포됩니다. 표준 압출 라인은 중심 높이가 1m이고 총 길이가 20-25m입니다.
지불 유형 샤프트 유형 광섬유 전력 지불 스탠드 샤프트 없는 동력 보상 스탠드, 전기 리프팅, 공압 조임, 샤프트 유형 보상, 마찰 장력 유형 보상 및 기타 동력 보상 스탠드와 같은 기타 유형도 사용자 정의할 수 있습니다.
지불 사양 Ø100/250 Ø200/300 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
지불 능력 0.75KW 2.2KW 3.7KW 5.5KW
페이오프 장력형 균형추 블록을 이동하거나 추가/제거하여 장력을 조정할 수 있으며, 서보 모터로 장력을 조정하도록 맞춤화할 수도 있습니다.
교정대 아니요 5휠 도체 교정 프레임, 도체 교정 휠은 OD Ø60, 단일 홈, 도구 상자 포함.
예열기의 종류 다중 가이드 휠 직선형 폐쇄형 열기 순환 오븐 예열기, 전도형 구리선 예열기는 맞춤 설정할 수 있습니다.
압출기의 회전 속도 최대40RPM 최대60RPM
압출기 재료 출력 4kg/h 7kg/h 12kg/h 18kg/h 25kg/h 30kg/h 38kg/h 60kg/h
압출기 전력 5.5KW 7.5KW 11KW 15KW 22KW
나사 매개변수 L/D 비율 25:1, 압축 비율 3.2-3.6, FEP/PFA/ETFE 나사 및 GH113 배럴, 인코넬 원심 주조 배럴 및 Hastelloy C276 나사를 맞춤 설정할 수 있습니다. PEEK/PA 나사와 배럴은 38CrMoAlA로 제작됩니다.
난방방식 기계 본체는 주조 구리 가열 링이고 목은 구리 가열 링이며 압출기 헤드 클램프/헤드/다이는 주조 구리 가열 플레이트이며 다른 가열 유형은 맞춤 설정할 수 있습니다.
온도 조절 몸체3 클램프1 넥1 헤드1 다이1 몸체4 클램프1 넥1 헤드1 다이1
난방력 4KW 5KW 6KW 8KW 10KW 12KW 15KW 18KW
배럴 냉각 3단 원심팬 4단 원심팬
공급 호퍼 건조기 12KG 25KG 50KG
벌집판 FEP/PFA/ETFE용 Hastelloy C276 소재, PEEK/PA용 38CrMoAlA 소재. 내부 흐름 지향 구조, 모따기 구멍을 통해 서로 연결된 흐름 지향 구멍, 막다른 골목 없음, 원추형 밀봉이 있는 벌집 판 및 플랜지, 접착제 누출 없음

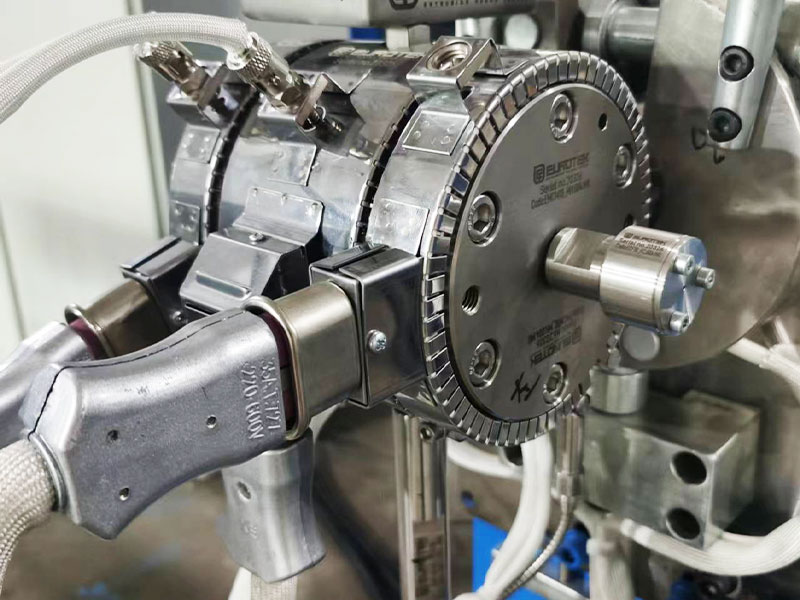

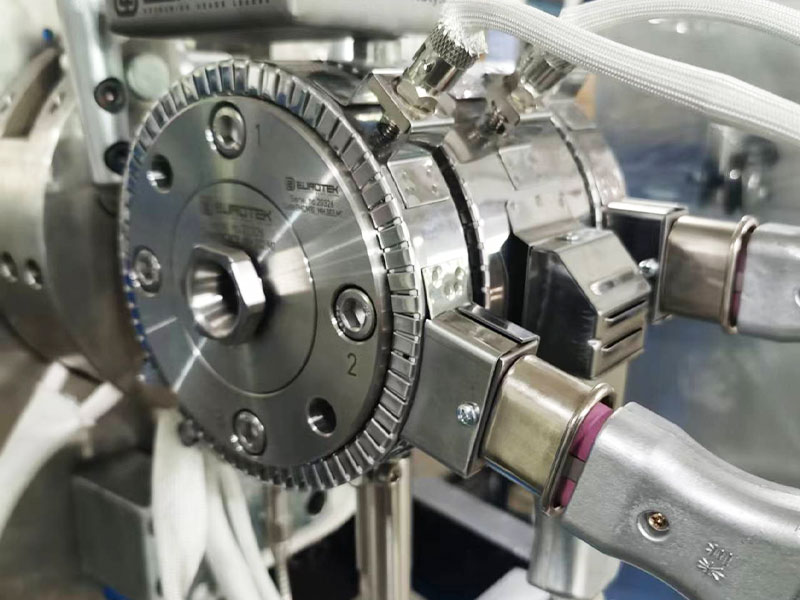

머리 유형 ​U7형 자동 센터링 헤드, 외부 러너 균일한 압력 이동은 단일 레이어/이중 레이어/단일 주입 스트립/이중 주입 스트립 등과 같은 다양한 구조로 사용자 정의할 수 있으며 기타 조정 가능한 유형 또는 (자동 센터링 미세 조정 가능) 압출기 헤드도 사용자 정의할 수 있습니다.
대표 브랜드 중국산 압출기 헤드, FEP/PFA/ETFE 재료용 GH113, PEEK/PA 재료용 SKD61. EUROTEK/UNITEK/EUROCAB/MICRODIA와 같은 다른 브랜드에 맞게 맞춤화할 수 있습니다.
헤드 클램프 기계 헤드 클램프에는 두 개의 반쪽이 있으며, 두 개의 상하 세트의 나사 막대 클램프가 동시에 동기화됩니다. 단방향 렌치가 포함될 수 있으며 다른 재료 또는 머신 헤드 클램프 유형을 맞춤 설정할 수 있습니다.
헤드 레벨링 헤드 플랜지 이중 위치 핀 구조를 채택하여 헤드 높이가 오랫동안 변하지 않습니다.
진공 장치 부압 진공 장치, 공기 펌핑 포트가 헤더 입구에 장착되어 있으며 공기 펌핑 장치 또는 기타 유형이 가능합니다.
이동식 수로 끊임없는 temperature movable flume, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
냉각수탱크 5미터 단층 U자형 탱크, 순환 수냉 시스템, 물 냉각 장치 없음. 전체 탱크는 SUS304 재질로 만들어졌습니다. 사용자 정의가 가능합니다.
고압 송풍 노즐 뒤집힌 형 송풍 노즐, POM 소재, 이중 송풍 구조, 이동식 물 탱크에 설정, 냉각수 탱크, 캡스턴, 기타 유형의 송풍 노즐을 맞춤 설정할 수 있습니다.
캡스턴 type 단일 휠 벨트 유형 3 홈 분할 피스 휠 경량 티타늄 내마모성 스테인레스 스틸 이중 휠 캡스턴
캡스턴 wheel diameter Ø375 싱글휠 벨트형 Ø375 고강도 티타늄 합금 이중 휠 타입, 휠 직경 사양을 맞춤 설정할 수 있습니다.
캡스턴 power 3.7KW 서보 모터 기어 박스 3.7KW 서보 모터
와이어 축적 장력 스탠드 경사 와이어 축적 장력 스탠드, 총 길이 9미터, 강판 트랙, 경량 주행차, 와이어 축적 휠용 홈 10개 + 와이어 축적 휠용 홈 9개, 총 와이어 저장 용량은 150미터, 서보 모터 장력입니다. 다른 유형은 사용자 정의할 수 있습니다.
와이어 축적 휠 직경 Ø80 Ø100, 휠 직경을 맞춤 설정할 수 있습니다. Ø150, 휠 직경을 맞춤 설정할 수 있습니다. Ø180, 휠 직경을 맞춤 설정할 수 있습니다.
미터 카운터 미터 휠 둘레가 400mm인 가이드 휠형 미터 카운터. 인코더를 사용하여 미터 보정 계수를 감지하고 미세 조정할 수 있습니다. 다른 유형의 미터 계산 장치도 사용할 수 있습니다.
테이크업 type 더블 헤드 샤프트 유형 테이크업, 자동 릴 교환 유형 또는 기타 비 샤프트 와이어 테이크업 기계를 사용자 정의할 수 있습니다.
테이크업 reel spcification Ø100/Ø200/Ø300 Ø200/Ø300/Ø400 Ø300/Ø400/Ø500/Ø630
테이크업 power 0.75KW 2.2KW 3.7KW
테이크업 wire arrangement 와이어 정리용 0.4KW 서보 모터

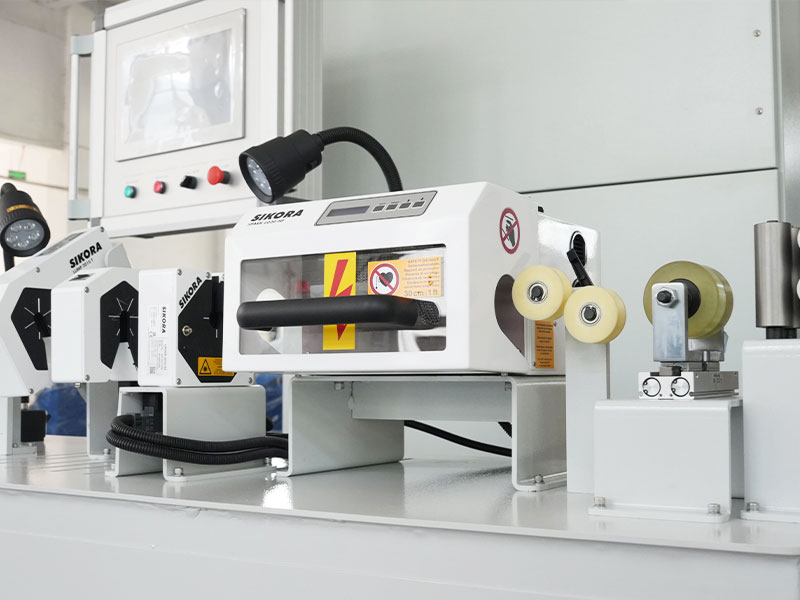

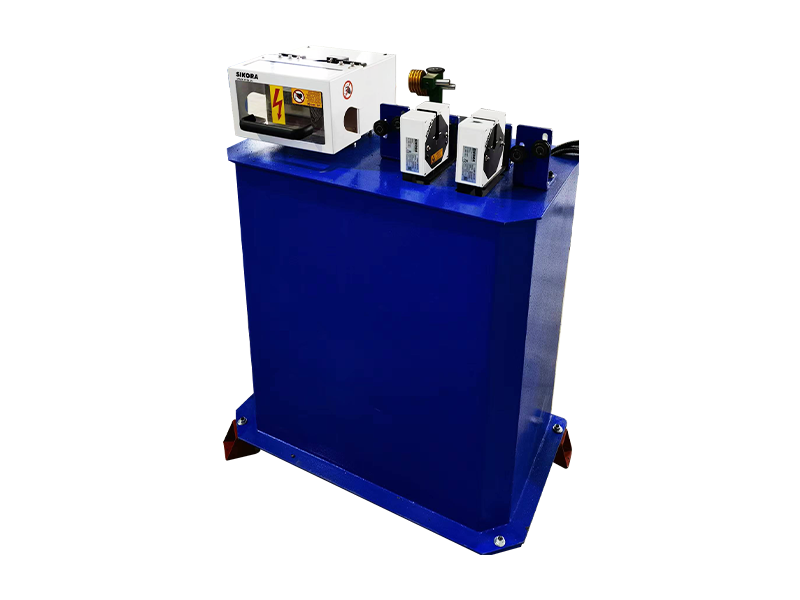

레이저 직경 게이지 중국산 와이어 직경 게이지, 측정 정확도는 0.0001 또는 0.001이며, SIKORA/ZUMBACH/PROTON/TAKIKAWA 등과 같은 다른 브랜드는 사용자 정의 가능합니다.
고주파 스파크 시험기 중국산 비드형 고주파 스파크 테스터, 전압은 0-15KV, CLINTON/SIKORA/PROTON과 같은 다른 브랜드는 맞춤 설정할 수 있습니다.
전기 제어 상자 친환경 난연성 페인트 코팅 VICTOR 전기 캐비닛, WEINVIEW 10" HMI, SIEMENS PLC, SCHEIDER 스위치, RKC 온도 컨트롤러. 모터 및 주파수 변환기 브랜드는 맞춤 제작 가능합니다.
총 전력(스트라이핑 기계 제외) 32KW 35KW 42KW 45KW 60KW 70KW 75KW 80KW



선택적 사용자 정의 항목

캡스턴 wire drop device 와이어 드롭 장치가 없는 코어 와이어 절연 압출 캡스턴을 맞춤화하여 하나를 추가할 수 있습니다.
스트라이핑 사출기 스트라이핑 사출기는 맞춤 설정할 수 있습니다.
압력 테스트 압력 센서나 방폭형 안전 밸브를 헤드 플랜지에 맞춤 제작할 수 있습니다.
코로나 기계 및 경화시설 표면 처리 코로나 기계, 경화 시설 또는 기타 표면 처리 유형을 맞춤 설정할 수 있습니다.
인쇄기 인쇄기 or other types can be customized.
블로우 드라이어 기계가 고속 압출에 있을 때 고효율 블로우 드라이어를 맞춤 설정할 수 있습니다.
덩어리 감지기 중국 브랜드 직경 게이지의 측정 장비에 덩어리 감지 기능을 추가하거나 SIKORA/ZUMBACH/PROTON/TAKIKAWA와 같은 다른 브랜드를 사용자 정의하는 사용자 정의 가능한 옵션입니다.
물의 정전용량 게이지 BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA와 같은 정수 용량 게이지를 사용자 정의할 수 있습니다.
편심 게이지 편심 게이지, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
냉각기 절연층이 있는 냉각기 또는 탱크를 맞춤 설정할 수 있습니다.
교수형 전자 보드 LED 양면 전자 스크린 또는 기타 유형이 지원됩니다.
지능형 포뮬러 관리 시스템 지능형 배합 관리 시스템을 맞춤화할 수 있으며 테이크업 장력, 보관 라인 장력, 예열 온도, 호스트 온도 제어, 압출 직경, 테이크업 행 거리, 공기압 값과 같은 데이터가 PLC에 공급됩니다. Profinet 버스 통신 모드를 사용하고 MES 데이터 수집 및 가져오기 지원, 원키 콜아웃 생산 프로세스, 원키 시동을 지원하고 디지털 지능형 제품을 활성화합니다.
주변 보조 장비 기타 주변 액세서리 또는 전체 기계에 대한 특별 맞춤화를 맞춤화할 수 있습니다.
전기 배선 2.5m 오버헤드 케이블 트로프 스탠드, 공기 파이프, 신호선 및 절연체로 배열된 전원 케이블, 전기 제어 상자 상단의 와이어 인입구, 맞춤형 대체 방법.
안전 규정 표준 중국의 CCC 안전 표준에 따라 제조되었으며 CE/CSA/UL 안전 표준을 충족하도록 사용자 정의할 수 있습니다.
전원 공급 장치 표준 3상 380V/50Hz 전원 공급 장치, 다양한 국가 및 지역에 맞게 전압 및 주파수를 맞춤 설정할 수 있습니다.




제품 특징

● 광범위한 응용 분야: PEEK/PA 와이어 압출은 고무 종류에 따라 나사 1개만 교체하면 가능합니다.
● 누출 방지 설계: 고유한 밀봉 및 위치 결정 구조는 플랜지에서 재료가 누출되지 않도록 보장하고 압출 헤드의 높이 수준은 장기간 사용에도 안정적으로 유지됩니다.
● 고품질: 당사의 절연 전선은 동심도가 93%-97%이고 외경 편차는 ±0.005입니다.
● 정확한 온도 제어: ±1℃ 이내.
● 지능적인: 당사의 지능형 관리 시스템은 사용자 정의가 가능하여 SOP 공식, 원클릭 시작 준비 및 지능형 운영에 쉽게 액세스할 수 있습니다.
● 쉬운 유지 관리: 중국 이외 지역의 고객은 빠르고 낮은 간섭 신호 전송을 보장하는 Profinet 버스 제어 시스템의 사용을 맞춤화할 수 있습니다. 어느 국가나 지역에나 통신망만 있으면 원격 장애 감지, 문제 해결, 유지 관리 서비스를 신속하게 구현할 수 있습니다.
