소형 압출 와이어 기계: 직접적인 대답
소형 압출 와이어 기계는 기존 생산 라인의 바닥 면적을 차지하지 않고 와이어 및 케이블 도체에 절연층 또는 재킷 레이어를 적용하도록 제작된 공간 절약형 케이블 압출 기계입니다. 대부분의 소형 장치는 8~15제곱미터에 적합합니다. 도체 직경과 재질에 따라 분당 80~400미터의 출력 속도를 제공합니다. 제한된 바닥 공간, 중소 규모 작업장 또는 재료 교체가 빈번한 작업장의 경우 소형 압출 와이어 기계가 설치 시간을 단축하고 시작 시 재료 낭비를 줄이며 여러 사람이 필요하지 않고 한 명의 작업자가 전체 라인을 관리할 수 있기 때문에 실용적인 대답입니다.
이 가이드의 나머지 부분에서는 이러한 기계의 구조, 안정적인 소형 케이블 압출 기계와 저전력 케이블 압출 기계의 차이점, 기계 사양을 실제 생산 요구 사항에 맞추는 방법을 자세히 설명합니다.
소형 압출 와이어 기계 제작 방법

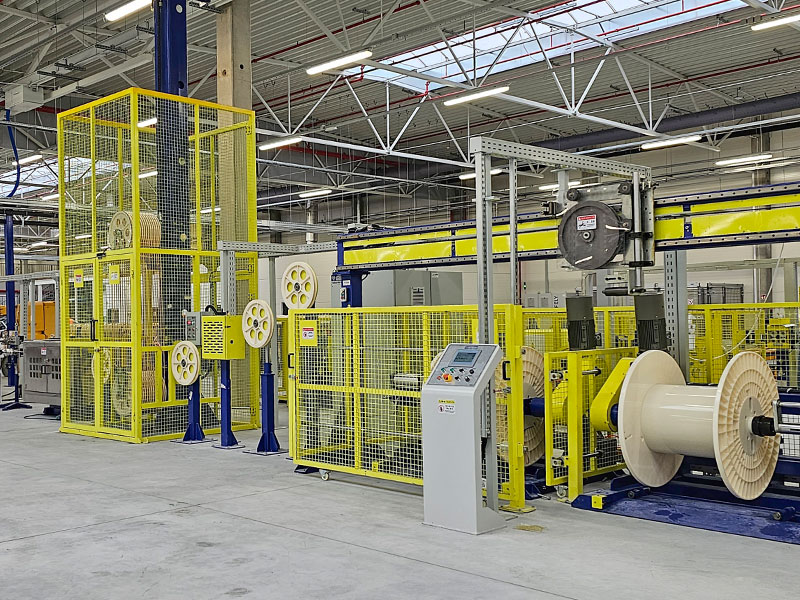

모든 소형 압출 와이어 기계는 대형 압출 와이어 기계와 동일한 코어 시퀀스를 공유합니다. 케이블 압출 기계 라인이 더 타이트한 기계적 레이아웃으로 압축되었습니다. 도체는 릴 스탠드에서 출발하여 예열기를 통과하고 용융 폴리머가 도포되는 압출기 크로스헤드로 들어간 다음 냉각, 스파크 테스터 또는 직경 게이지를 거쳐 마지막으로 테이크업 릴을 통과합니다.
장치를 "콤팩트하게" 만드는 것은 기능적 단계를 줄이는 것이 아니라 이러한 단계가 연결되는 방식을 재설계하는 것입니다. 소형 기계는 일반적으로 예열기와 압출기 베이스를 공유 프레임에 통합하고, 긴 수평형 냉각통 대신 수직 또는 적층형 냉각통을 사용하며, 운반 및 테이크업을 단일 드라이브 캐비닛에 결합합니다. 이는 동일한 와이어 게이지 범위를 처리하는 표준 구성에 비해 라인 길이를 약 40~60% 줄입니다.
| 선 종류 | 길이 | 필요한 운영자 | 전선 범위 |
|---|---|---|---|
| 소형 압출 와이어 기계 | 3~6미터 | 1 | 0.1mm~6mm |
| 표준 케이블 압출기 | 10~18미터 | 2 ~ 3 | 0.1mm~25mm |
나사 설계와 이것이 출력 품질을 결정하는 이유
압출기 스크류는 소형 압출 와이어 기계가 일정한 벽 두께를 생성하는지 또는 속도에서 편심 문제가 발생하는지 여부를 결정하는 단일 구성 요소입니다. 소형 기계는 일반적으로 L/D 비율이 20:1~25:1인 단일 스크류 압출기를 사용합니다. 이는 풀사이즈 라인에서 볼 수 있는 25:1~30:1 비율보다 짧습니다. 그 이유는 더 짧은 배럴이 6mm 미만 와이어 게이지의 용융 균일성을 희생하지 않고 더 작은 모터 하우징과 일치하기 때문입니다.
중요한 세 가지 영역
- 공급 구역: 고체 펠릿을 앞으로 당겨 압축을 시작합니다.
- 압축 영역: 채널 깊이를 줄이면서 재료를 점차적으로 녹입니다.
- 계량 영역: 압력을 안정화하고 크로스헤드에 일관된 용융 흐름을 전달합니다.
잘 맞지 않는 나사 설계로 인해 급증 , 이는 동일한 스풀을 따라 0.02mm 이상 변동하는 와이어 직경으로 나타납니다. 기계를 비교하는 구매자는 구매를 결정하기 전에 일관성을 확인하기 위해 샘플 릴 컷을 요청하고 세 지점에서 측정해야 합니다.
좁은 공간을 위한 냉각통 구성
냉각은 소형 압출 와이어 기계 설계가 기존 레이아웃과 가장 눈에 띄게 다른 부분입니다. 수평 홈통은 점차적으로 열을 발산하기 위해 길이가 필요하기 때문에 소형 장치는 대신 다음 세 가지 접근 방식 중 하나를 사용합니다.
- 더 짧은 거리 내에서 온도 강하를 가속화하기 위해 온수 및 냉수 섹션이 분리된 다중 구역 짧은 물통
- 침수조 대신 노즐 배열을 사용하여 필요한 길이를 최대 50%까지 줄이는 스프레이 냉각 터널
- 와이어가 수평이 아닌 적층형 챔버를 통해 아래쪽으로 이동하는 수직 낙하 냉각
케이블 기계 통합업체에서 사용하는 일반적인 라인 속도 벤치마크에 따르면 4mm 미만의 PVC 및 PE 절연 전선의 경우 2~3미터의 스프레이 냉각 터널은 5미터 침수 홈통과 동일한 냉각 효과를 얻을 수 있습니다. 이것이 소형 케이블 압출 기계 장치가 더 작은 프레임에도 불구하고 표준 라인에 가까운 출력 속도를 달성할 수 있는 주된 이유입니다.
제어 시스템: 기본과 신뢰성을 구분하는 요소
제어 아키텍처는 소형 압출 와이어 기계를 평가할 때 가장 간과되는 요소인 경우가 많습니다. 기본 장치는 온도 및 회선 속도에 대한 수동 다이얼 조정 기능이 있는 릴레이 로직으로 실행됩니다. 신뢰할 수 있는 장치는 터치스크린 HMI가 있는 PLC에서 실행되므로 운영자는 다양한 와이어 게이지에 대한 레시피를 저장하고 전환 중에 즉시 불러올 수 있습니다.
| 계층 | 조정 방법 | 레시피 저장 | 전환 시간 |
|---|---|---|---|
| 기본 릴레이 논리 | 수동 다이얼 | 없음 | 25~40분 |
| 중간 계층 PLC | 디지털 터치스크린 | 최대 10개의 레시피 | 8~12분 |
| 폐쇄 루프 직경 제어 기능을 갖춘 고급 PLC | 자동 수정 | 무제한, 네트워크 연결 | 5분 이내 |
폐쇄 루프 직경 제어에는 특별한 주의가 필요합니다. 이 시스템은 냉각 단계 뒤에 위치한 레이저 게이지를 사용하여 와이어 직경을 실시간으로 측정하고, 운반 속도나 압출기 RPM을 자동으로 조정하여 스크랩이 되기 전에 드리프트를 수정합니다. 이 기능이 없는 라인의 불량률은 일반적으로 3~6%입니다. 반면 폐쇄 루프 제어 라인은 케이블 제조 시설에서 보고된 대부분의 사례에서 이를 1% 미만으로 낮췄습니다.
일반적인 응용 분야에서의 재료 호환성
소형 압출 와이어 기계는 단일 재료 도구가 아닙니다. PVC에 완벽하게 작동하는 동일한 크로스헤드 및 스크류 구성은 용융 특성이 다른 재료에서는 성능이 저하됩니다. 생산 계획을 시작하기 전에 재료와 기계 설정을 일치시키는 것이 필수적입니다.
PVC 단열재
PVC는 일반적으로 160°C ~ 190°C의 처리 온도 범위가 허용되고 큰 결함 없이 사소한 스크류 속도 변화를 견딜 수 있기 때문에 컴팩트 라인에서 사용되는 가장 일반적인 재료로 남아 있습니다. 일반 건물 전선 및 저전압 애플리케이션의 기본 시작점입니다.
폴리에틸렌 및 가교 폴리에틸렌
PE와 XLPE는 전단 가열에 더 민감하기 때문에 일반적으로 5°C 범위 내에서 더 엄격한 온도 제어가 필요합니다. XLPE를 실행하는 소형 압출 와이어 기계에는 라인에 해당 단계가 포함된 경우 가교 공정을 관리하기 위해 주 홈통과 별도의 전용 냉각 구역이 있어야 합니다.
TPE 및 저연 화합물
운송 및 해양 케이블에 사용되는 열가소성 엘라스토머 및 저연 무할로겐 화합물은 난연성 첨가제의 품질 저하를 방지하기 위해 더 낮은 전단 스크류 프로파일이 필요합니다. 표준 PVC용으로 설계된 나사에 이러한 화합물을 사용하면 완성된 재킷에 눈에 띄는 줄무늬나 변색이 나타나는 경우가 많습니다.
실제 생산량에 맞게 기계 규모 조정
용량 초과 구매는 소형 압출 와이어 기계를 선택할 때 가장 흔히 저지르는 실수 중 하나입니다. 기계 처리량을 현실적인 일일 생산량에 맞추면 자본 낭비와 전력 부족 병목 현상을 모두 방지할 수 있습니다.
계획 참고 사항: 하루에 1,000~3,000미터의 가는 게이지 와이어(2mm 미만)를 생산하는 소규모 작업장에는 65mm 또는 75mm 단일 나사 소형 장치가 적합합니다. 2mm~6mm 범위에서 하루 5,000~10,000미터를 목표로 하는 시설에서는 일반적으로 용융물 과열 없이 처리량을 유지하기 위해 더 강력한 구동 모터(보통 30kW~45kW 범위)와 함께 90mm~100mm 직경의 스크류가 필요합니다.
회선 속도만으로는 문맥이 없으면 오해의 소지가 있는 숫자입니다. 0.5mm 와이어에서 분당 300미터로 광고되는 기계는 4mm 도체에서 그 속도에 가까운 곳에서는 작동하지 않습니다. 왜냐하면 더 큰 직경에는 더 두꺼운 절연 벽이 필요하고 따라서 적절한 냉각을 유지하기 위해 운반 속도가 느려지기 때문입니다. 항상 단일 담요 번호가 아닌 특정 와이어 게이지 및 벽 두께와 관련된 속도 수치를 요청하십시오.
서비스 수명을 연장하는 유지 관리 패턴
소형 기계는 구성 요소가 서로 더 가깝게 위치하기 때문에 프레임 크기에 비해 더 뜨겁게 작동합니다. 이는 열 관리 및 일상적인 유지 관리가 간격을 둔 표준 라인보다 더 많은 무게를 지탱한다는 것을 의미합니다.
- 드라이브 모터에 부담을 주는 압력 상승을 방지하기 위해 재료를 교체할 때마다 스크린 팩과 차단기 플레이트를 청소하십시오.
- 소형 프레임은 열팽창 드리프트에 대한 내성이 낮기 때문에 크로스헤드 다이와 팁 정렬을 매주 검사하십시오.
- 더 짧은 물통에 스케일이 쌓이면 비례적으로 냉각 효율에 더 큰 영향을 미치므로 매달 냉각수 유량을 확인하십시오.
- 마모율은 와이어 표면 마찰에 크게 좌우되므로 고정된 달력 일정이 아닌 마모에 따라 운반용 벨트 또는 캐터필라 트랙을 교체하십시오.
문서화된 전환 청소 루틴을 따르는 시설은 중소 규모 와이어 생산 작업에서 관찰되는 공통 패턴을 기반으로 사후 유지 관리에 의존하는 시설보다 계획되지 않은 중단이 더 적다고 보고합니다.
자주 묻는 질문
소형 압출 와이어 기계가 처리할 수 있는 와이어 직경 범위는 무엇입니까?
대부분의 소형 장치는 도체 직경이 0.1mm~6mm이므로 대부분의 건물 전선, 자동차 전선 및 저전압 제어 케이블 애플리케이션에 적합합니다. 더 큰 직경 범위에는 일반적으로 콤팩트하지 않은 표준 라인이 필요합니다.
소형 케이블 압출 기계에는 실제로 얼마나 많은 바닥 공간이 필요합니까?
페이오프 스탠드, 압출기, 냉각 섹션 및 테이크업을 포함한 일반적인 소형 라인에는 약 8~15m2의 바닥 면적이 필요한 반면, 동일한 게이지 범위를 포괄하는 표준 구성의 바닥 면적은 25~40m2입니다.
한 명의 작업자가 소형 압출 와이어 기계를 혼자 운영할 수 있습니까?
예. 통합 제어 캐비닛과 단축된 라인 길이는 별도의 제어 지점에 배치된 두 번째 사람 없이도 숙련된 한 명의 작업자가 결과, 압출 매개변수 및 테이크업을 모니터링할 수 있도록 특별히 설계되었습니다.
이 기계의 일반적인 모터 출력 범위는 무엇입니까?
더 작은 65mm 나사 장치는 일반적으로 15kW~22kW의 주 구동 모터를 사용하는 반면, 두꺼운 와이어에 사용되는 90mm~100mm 나사 장치는 일반적으로 부하 시 안정적인 출력을 유지하기 위해 30kW~45kW가 필요합니다.
소형 기계는 표준 라인에 비해 출력 속도가 희생됩니까?
더 얇은 게이지의 경우 크게 다르지 않습니다. 분무 냉각 또는 다중 구역 트로프를 사용하면 4mm 미만의 와이어를 연결하는 소형 라인이 분당 80~400미터에 도달할 수 있습니다. 이는 동일한 게이지 범위의 표준 라인과 비슷하지만, 10mm 이상의 더 큰 직경은 여전히 더 긴 표준 냉각 섹션을 선호합니다.
일반적인 재료 또는 색상 전환에 시간이 얼마나 걸리나요?
중간 계층 PLC와 저장된 레시피를 사용하면 일반적으로 전환에 8~12분이 소요됩니다. 고급 폐쇄 루프 제어 및 네트워크로 연결된 레시피 저장 기능을 갖춘 기계를 사용하면 이 작업을 5분 이내에 완료할 수 있습니다.
