소싱하거나 지정하는 경우 대규모 와이어 압출 기계 , 짧은 대답은 다음과 같습니다. 출력 용량, 다이 헤드 정밀도, 나사 형상 및 냉각 라인 길이는 18개월 내에 비용을 지불하는 기계와 활용도가 낮은 기계를 구분하는 4가지 변수입니다. 대량 생산을 위해 제작된 와이어 및 케이블 압출기는 다중 교대 작업 전반에 걸쳐 엄격한 벽 두께 공차(일반적으로 ±0.05mm 이상)를 유지하면서 불량률을 1% 미만으로 유지해야 합니다. 브랜드, 색상, 캐비닛 마감 등 다른 모든 것은 부차적인 것입니다. 아래 섹션에서는 선택, 운영 및 최적화의 모든 측면을 분석하여 구매 팀이 올바른 질문을 할 수 있는 기술적 깊이를 갖게 됩니다.

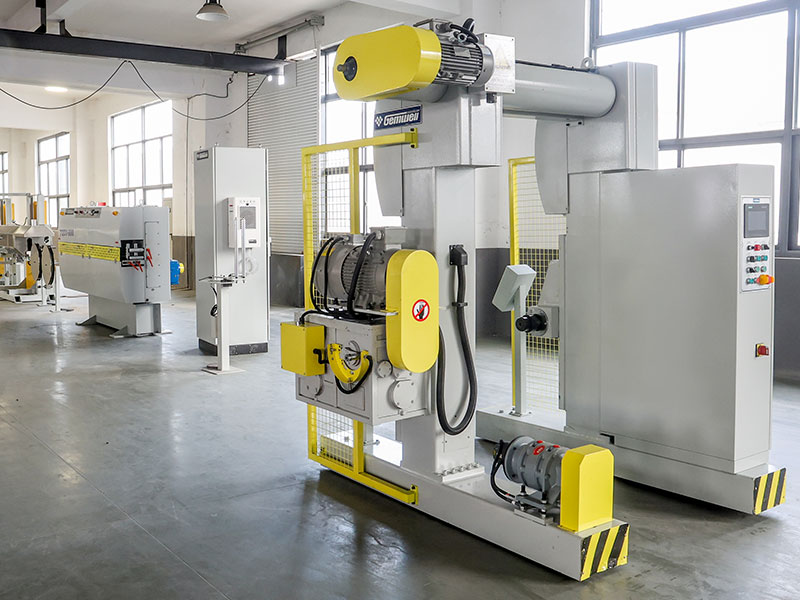

대규모 와이어 압출기란 무엇입니까?
대규모 와이어 압출 기계는 용융된 열가소성 또는 열경화성 화합물을 크로스헤드 다이를 통해 강제로 통과시켜 움직이는 도체(구리, 알루미늄 또는 광섬유)를 절연층 또는 재킷층으로 코팅하는 연속 가공 라인입니다. 실험실에서 사용되는 소형 벤치탑 장치와 달리 산업용 등급 와이어 및 케이블 압출기 시스템은 얇은 에나멜 절연을 위해 100m/min에서 최대 2,500m/min의 라인 속도로 작동하는 동시에 출력 수 킬로미터에 걸쳐 일관된 전기 등급 유전 특성을 유지하도록 설계되었습니다.
기계 자체는 단일 장비가 아닌 긴밀하게 통합된 생산 라인입니다. 이는 페이오프 스탠드, 예열 또는 어닐링 스테이션, 압출기 배럴 및 스크류 어셈블리, 크로스헤드 다이, 스파크 테스트 또는 용량 모니터, 냉각 트로프, 캐터필러 또는 캡스턴 테이크업, 코일러 또는 릴링 스테이션으로 구성됩니다. 각 하위 시스템은 처리 용량이 다른 하위 시스템과 일치해야 합니다. 그렇지 않으면 병목 현상이 전체 라인의 한계가 됩니다.
핵심 기계 카테고리 및 출력 범위
전부는 아니다 와이어 및 케이블 압출기 동일한 규모로 운영됩니다. 세분화를 이해하면 구매자가 공급업체와 대화하기 전에 기계 등급을 생산량에 맞추는 데 도움이 됩니다.
| 기계 클래스 | 나사 직경(mm) | 일반 출력(kg/hr) | 대상 응용 | 대략. 라인 속도(m/분) |
|---|---|---|---|---|
| 마이크로/정밀 | 20~45 | 5~60 | 의료용 와이어, 자석 와이어, 데이터 케이블 | 200~2,500 |
| 중공업 | 45~90 | 60~300 | 빌딩 와이어, 자동차 하니스, 제어 케이블 | 50~400 |
| 대규모/무거운 | 90~150 | 300~1,200 | 전력 케이블, 해저 케이블, HV/EHV 재킷 | 5~80 |
| 탠덤/트리플 레이어 | 다중 배럴 | 400~2,000 | XLPE 절연 MV/HV 케이블, 공압출 재킷 | 3~30 |
"중간 산업"과 "대규모" 사이의 구분선은 일반적으로 단일 스크류 기계의 나사 직경이 약 90mm인 산업에서 허용됩니다. 왜냐하면 해당 임계값을 초과하면 모터 구동 패키지, 기어박스 토크 등급 및 배럴 가열 용량이 모두 다른 엔지니어링 등급으로 뛰어들기 때문입니다. 많은 중국 제조업체, Rosendahl Nextrom과 같은 유럽 OEM, Davis-Standard와 같은 미국 제조업체는 이 직경에서 시작하는 대규모 와이어 및 케이블 압출기 포트폴리오를 정의합니다.
스크류 설계: 처리량 및 용융 품질의 엔진
압출 스크류는 대규모 와이어 압출 기계의 핵심입니다. 압축비, L/D 비율, 비행 프로파일 등의 형상에 따라 용융 온도 균일성, 출력 안정성 및 화합물 분해 위험이 결정됩니다. 이러한 매개변수를 잘못 설정하는 것은 절연 보이드, 표면 결함 및 편심 코팅의 가장 일반적인 원인입니다.
L/D 비율
길이 대 직경 비율(L/D)은 폴리머가 다이에 도달하기 전에 가소화 및 균질화되는 배럴에서 소비하는 시간을 정의합니다. 와이어 및 케이블 컴파운드의 경우 업계 표준 범위는 다음과 같습니다. 20:1 ~ 30:1 . PVC 단열 라인은 PVC가 열에 민감하기 때문에 종종 20:1 ~ 24:1 비율로 실행됩니다. 체류 시간이 길어지면 품질이 저하될 위험이 있습니다. XLPE 및 HDPE 라인은 완전한 가교 개시제 분산을 보장하기 위해 24:1 ~ 30:1을 사용할 수 있습니다. 일부 특수 무할로겐 난연제(HFFR) 화합물은 현재 높은 필러 함량(60~65% 중량의 ATH 또는 MDH)으로 인해 최대 35:1의 L/D가 필요하며, 이는 균일한 용융을 달성하기 위해 더 많은 전단 작업이 필요합니다.
압축비
압축비는 공급 구역 채널 깊이와 계량 구역 채널 깊이의 비율입니다. 충전되지 않은 폴리에틸렌을 가공하는 와이어 및 케이블 압출기는 일반적으로 3.0:1 ~ 3.5:1의 압축비를 사용합니다. ATH 함량이 55% 이상인 충전 컴파운드는 가교제를 조기에 활성화하거나 난연제를 저하시키는 스크류 과부하 및 과도한 전단 가열을 방지하기 위해 더 낮은 압축비(일반적으로 2.2:1 ~ 2.8:1)가 필요합니다.
배리어 및 혼합 섹션
대규모 와이어 압출 기계용 최신 고출력 스크류는 종종 전이 영역에 배리어 플라이트를 통합하여 용융되지 않은 고형물로부터 용융 풀을 분리함으로써 용융 온도를 높이지 않고도 용융 균질성을 향상시킵니다. Maddock 또는 Egan 믹서와 같은 다운스트림 분배 혼합 섹션은 착색제 및 안정제 패키지를 더욱 균질화합니다. 배리어 스크류와 Maddock 믹서의 결합은 Xaloy 및 Reiloy와 같은 스크류 제조업체가 발표한 사례 연구에서 용융 온도 변화를 ±8°C에서 ±2°C로 감소시키는 것으로 나타났습니다. 이는 완성된 케이블의 정전 용량 및 절연 저항 값을 직접적으로 더 엄격하게 변환합니다.
업계 벤치마크: L/D가 28:1이고 배리어 형상이 150rpm에서 XLPE 컴파운드를 처리하는 120mm 나사는 일반적으로 다음을 제공합니다. 800~950kg/시 다이 헤드 전반에 걸쳐 ±3°C 미만의 용융 온도 변화로 출력됩니다.
크로스헤드 다이 기술 및 동심도 제어
크로스헤드 다이는 용융된 화합물이 움직이는 도체와 만나 정밀한 원통형 코팅으로 성형되는 곳입니다. 대규모 와이어 압출 기계에서 다이 설계는 절연 와이어의 주요 품질 지표인 편심률을 직접 제어합니다. 동심도가 낮으면 재료가 낭비되고 유전체 고장이 발생하며 고객 반품이 발생합니다.
압력형 대 튜브형 다이
압력 유형("충전" 다이라고도 함)은 팁 뒤에 용융 압력을 형성하여 양압 하에서 화합물이 도체에 단단히 접착되도록 합니다. 이는 건물 와이어, 연결 와이어 및 대부분의 PVC 응용 분야에 사용됩니다. 튜브형 다이는 인장력을 받아 도체 위로 끌어내려지는 폴리머 튜브를 생성합니다. 이는 PTFE, ETFE 및 벗겨내기를 위해 접착 강도를 의도적으로 최소화하는 일부 XLPE 응용 분야에 선호됩니다.
다이 본체 재질 및 온도 균일성
대규모 크로스헤드 본체는 일반적으로 충진된 화합물의 마모를 방지하기 위해 유동 표면에 크롬 또는 질화티타늄(TiN) 코팅이 적용된 공구강(H13 또는 P20)으로 가공됩니다. 다이 본체 전체에 걸쳐 균일한 온도가 필수적입니다. 150mm 다이 본체의 상단과 하단 사이의 5°C 차이는 6mm² 건물 와이어에서 0.08mm의 편심을 생성할 수 있으며 이는 대부분의 국제 표준을 벗어납니다. 이제 선도적인 제조업체에서는 다이 본체에 여러 개의 독립적인 저항 히터와 열전대를 내장하고 각 구역에 폐쇄 루프 PID 제어 기능을 내장하고 있습니다.
자동 센터링 시스템
생산량이 많은 와이어 및 케이블 압출기 라인에는 자동 동심도 제어 기능이 점점 더 통합되고 있습니다. 다이 바로 뒤에 위치한 초음파 또는 X선 벽 두께 모니터는 0.001mm 분해능으로 팁 위치를 이동하는 서보 구동 다이 조정 시스템에 실시간 두께 데이터를 보냅니다. Sikora AG 및 Zumbach Electronic과 같은 공급업체의 자동 센터링 시스템은 수동 조정 기준선 8~12%에서 편심률을 2~4%로 줄일 수 있으며, 이는 연간 50,000km의 주행량에서 측정 가능한 복합 절감 효과로 이어집니다.
다층 공압출 헤드
단일 패스로 반도체 내부 스크린, XLPE 절연 및 반도체 외부 스크린이 필요한 중압 및 고전압 케이블의 경우 삼중 공압출 크로스헤드가 사용됩니다. 이 헤드에는 단일 다이 본체에 수렴되는 3개의 별도 용융 흐름 채널이 있어 3개 층을 모두 동시에 증착합니다. 고온 경화 튜브와 결합될 때 "건식 경화" 또는 "CCV"(현수식 연속 가황)라고도 하는 이 접근 방식은 층간 오염 위험을 제거하고 30kV 이상의 정격 케이블에 대해 IEC 60840에서 요구하는 청결도 수준을 유지합니다.
냉각 라인 설계: 길이가 속도를 결정하는 이유
다이 후 뜨거운 절연 전선은 캡스턴이나 캐터필러와 접촉하기 전에 용융 온도(일반적으로 PE 화합물의 경우 180~230°C, PVC의 경우 170~200°C)에서 60°C 미만으로 냉각되어 인장력에 따른 변형을 방지해야 합니다. 따라서 냉각통 길이는 대규모 와이어 압출기에서 달성 가능한 최대 라인 속도를 결정하는 주요 요인입니다.
물 여물통 크기 조정 규칙
와이어 산업에서 사용되는 단순화된 엔지니어링 규칙: 냉각 통 길이(미터)를 라인 속도(m/min)로 나눈 값은 절연 표면 온도를 60°C 미만으로 낮추는 데 충분해야 합니다. 200m/분 속도의 2.5mm² PVC 건물 와이어의 경우 일반적으로 18~22°C 유입수를 갖춘 30m 여물통이 필요합니다. 40m/분 속도의 50mm² XLPE 전원 케이블의 경우 단계별 수온 구역이 있는 60m 여물통이 일반적입니다. 대규모 생산을 위한 현대식 라인은 각각 6~10m 섹션에 홈통을 설치하여 단계적 냉각을 허용하고 제품별로 활성 섹션 수를 다양화할 수 있습니다.
스프레이 대 침수 냉각
침수 탱크는 4mm² 이상의 케이블에 대한 표준입니다. 얇은 절연체(AWG 28 이상)를 위한 고속 정밀 와이어 라인은 종종 공냉식 스파크 테스터의 첫 번째 구역을 사용하고 이어서 물 스프레이 박스를 사용합니다. 1,000m/분 이상의 속도로 완전히 담그면 와이어가 진동하여 벽에 닿을 수 있는 난류가 생성되기 때문입니다. 층류 노즐이 있는 스프레이 박스는 적절한 열 제거를 달성하면서 이 문제를 제어합니다.
냉각수 시스템
600~800m/분 속도로 작동하는 자동차 하니스 와이어용 대규모 와이어 및 케이블 압출기 라인은 일반적으로 8~12°C의 물을 공급하는 중앙 냉수 시스템에 연결됩니다. 물 유입 온도는 최소 물통 길이에 직접적인 영향을 미칩니다. 22°C 수돗물에서 10°C 냉수로 전환하면 동일한 제품과 속도에 대해 필요한 물통 길이를 25~35% 줄일 수 있어 대규모 공장의 바닥 공간을 크게 절약할 수 있습니다.
물 재순환 및 품질
와이어 압출 라인의 냉각수에는 화합물 잔류물, 이형제 및 미생물 성장이 축적됩니다. 현대식 대규모 라인에는 중앙 냉각기를 갖춘 폐쇄 루프 재순환, 50미크론까지의 여과 및 UV 살균 기능이 통합되어 있습니다. 홈통을 통과하는 구리 도체의 갈바닉 부식을 방지하려면 고전압 케이블 라인의 물 전도도를 50μS/cm 미만으로 제어해야 합니다. 수질 관리를 무시하는 공장에서는 도체 표면 산화로 인해 절연체-도체 경계면에서 접착 문제가 발생하는 경우가 많습니다.
드라이브 시스템, 토크 및 에너지 효율성
대규모 와이어 압출 기계의 구동 시스템(모터, 기어박스 및 가변 주파수 드라이브(VFD))은 완성된 와이어의 직경 변화로 나타나는 서지 및 헌트를 방지하기 위해 전체 속도 범위에 걸쳐 안정적인 토크를 제공해야 합니다. 지난 10년 동안 AC 벡터 드라이브와 영구 자석(PM) 직접 구동 시스템은 새로운 설치에서 기존 DC 사이리스터 드라이브를 실질적으로 대체했습니다.
AC 벡터 드라이브 헬리컬 기어박스
중대형 와이어 및 케이블 압출기 라인에서 가장 널리 사용되는 구성입니다. AC 모터(일반적으로 IE3 또는 IE4 효율 등급)는 강화된 나선형 또는 나선형 베벨 기어박스에 결합됩니다. 속도 조절 정확도는 일반적으로 양호한 벡터 드라이브의 경우 ±0.05%이며 대부분의 건물 와이어 및 전원 케이블 애플리케이션에 충분합니다. 모터 크기는 90mm 압출기의 경우 75kW부터 충전 화합물을 처리하는 150mm 기계의 경우 630kW 이상까지 다양합니다.
PM 다이렉트 드라이브
단일 단계 감속이 있거나 기어박스가 전혀 없는 영구 자석 모터는 고속 정밀 와이어 압출기에서 점점 더 보편화되고 있습니다. 기어박스가 없으면 기계적 손실이 거의 0으로 떨어지며 시스템은 ±0.01%보다 나은 속도 조절을 달성합니다. PM 드라이브는 또한 기어 장착 기계의 일반적인 82~86dB(A)에서 75dB(A) 미만으로 소음 수준을 줄여 연중무휴로 운영되는 운전자 환경에서 의미 있는 개선을 가져옵니다.
특정 에너지 소비
주요 구매 지표는 출력 1kg당 kWh 단위의 특정 에너지 소비량(SEC)입니다. 높은 처리량으로 XLPE를 처리하는 잘 구성된 120mm 와이어 및 케이블 압출기는 다음을 달성해야 합니다. 0.12~0.20kWh/kg 압출 섹션에만 해당됩니다. DC 드라이브와 열악한 배럴 절연을 갖춘 구형 기계는 0.35~0.50kWh/kg을 실행할 수 있습니다. 연간 생산량 5,000톤에서 0.15~0.40kWh/kg의 차이는 1,250MWh/년에 달합니다. 산업용 전기 요금 $0.08~$0.12/kWh를 기준으로 연간 에너지 비용 차이는 $100,000~$150,000입니다.
배럴 단열 및 구역 가열
배럴 가열은 생산 중 총 압출기 에너지 소비의 20~40%를 차지합니다. 94~96% 효율의 세라믹 밴드 히터는 밴드 위에 장착된 미네랄 울 단열 슬리브와 결합되어 비절연 알루미늄 주조 밴드 히터에 비해 복사열 손실을 줄이고 구역 가열 에너지를 15~30% 낮춥니다. 몇몇 대규모 기계 제작업체에서는 이제 90mm 이상의 기계에 대해 절연 배럴 가열을 표준으로 제공합니다.
배럴 및 온도대 관리
생산 등급 와이어 및 케이블 압출기에서는 정밀한 배럴 온도 제어가 불가능합니다. 대부분의 대규모 기계는 배럴을 4~6개의 독립적인 가열 및 냉각 영역으로 나누며 각 영역에는 자체 저항 밴드 히터, 냉각 송풍기(또는 워터 재킷) 및 PID 온도 컨트롤러가 있습니다. 설정점의 ±1°C 내에서 각 구역을 독립적으로 설정하고 유지하는 능력은 기본 요구 사항입니다.
- 구역 1(공급): 브리징을 방지하고 고체층 이송을 보장하기 위해 일반적으로 용융 온도보다 20~40°C 낮게 설정합니다.
- 영역 2-3(전환): 용융 온도를 향한 점진적인 상승으로 용융 온도를 과열시키지 않고 제어된 가소화 가능
- 구역 4-5(계량): 안정적인 용융 압력과 출력 속도를 위해 다이 온도나 그보다 약간 낮은 온도로 설정합니다.
- 어댑터 및 다이 영역: 종종 독립적으로 제어됩니다. ±2°C 내에서 본체 전체의 다이 영역 균일성은 동심도에 매우 중요합니다.
- 냉각 매체: 높은 스크류 속도에서 과열을 방지하기 위한 압축 공기 또는 워터 재킷 냉각
시동 중 온도 초과는 화합물 분해 및 다이 오염의 빈번한 원인입니다. 최신 대규모 와이어 압출 기계 컨트롤러는 자동 조정 PID 알고리즘과 모델 예측 제어(MPC)를 사용하여 오버슈트를 최소화하면서 보다 빠른 배럴 예열을 수행합니다. 기존 사이리스터 제어 기계에서 일반적으로 발생하는 20~30°C 오버슈트에 비해 3°C 미만의 오버슈트로 120mm 기계를 45~60분 만에 생산 온도에 도달합니다.
인라인 품질 모니터링 시스템
최신 대용량 와이어 및 케이블 압출기 라인은 즉각적인 공정 제어와 장기적인 통계적 품질 관리에 사용되는 데이터를 생성하는 여러 인라인 측정 및 모니터링 시스템을 통합합니다. 이는 Tier 1 자동차 OEM 및 그리드 운영자의 Industry 4.0 연결 요구 사항에 따라 와이어 압출 산업에서 가장 빠르게 발전하는 영역 중 하나입니다.
2,000Hz로 스캔하는 레이저 마이크로미터는 외경을 측정하고 타원형 단면을 감지합니다. Zumbach, Sikora 및 Beta LaserMike의 장치는 ±0.001mm 해상도를 유지합니다. 데이터는 실시간 직경 수정을 위해 운반 속도 제어 루프에 공급됩니다.
초음파 게이지(불투명 케이블용) 또는 X선 시스템(모든 케이블 유형용)은 360° 벽 두께 측정을 제공합니다. Sikora의 CENTERVIEW 8000 시리즈는 최대 60mm OD의 케이블에 대해 ±0.01mm 측정 불확도의 실시간 편심 데이터를 제공합니다.
연속 정전 용량 모니터는 레이저 게이지로 볼 수 없는 절연 공극 및 함유물을 감지합니다. 고전압 스파크 테스터는 핀홀을 감지하기 위해 0.5~25kV(절연재 두께에 따라 다름)를 적용합니다. 최신 시스템은 최대 1,000m/min의 속도에서 직경 50μm 이상의 핀홀을 100% 감지합니다.
어댑터와 다이 입구의 용융 압력 변환기는 공정 안정성을 측정합니다. 출력 속도는 일정한 온도에서 다이 압력에 정비례합니다. 30분 동안 5% 이상의 압력 드리프트는 조사가 필요한 프로세스 문제를 나타냅니다. 용융 열전대는 배럴 표면 온도가 아닌 실제 용융 온도를 제공합니다.
대규모 와이어 압출 기계에서 가공되는 재료
대규모 와이어 압출 기계는 실행할 복합 제품군에 맞게 특별히 구성되어야 합니다. 다양한 폴리머는 스크류 설계, 배럴 야금, 금형 재료 및 냉각 요구 사항에 영향을 미치는 유변학적 거동, 열 안정성 및 마모 특성이 근본적으로 다릅니다.
| 화합물 | 처리 온도(°C) | 키 나사 기능 | 배럴 야금 | 주요 응용 프로그램 |
|---|---|---|---|---|
| PVC(유연성) | 160~185 | 낮은 전단, 낮은 압축(2.5:1) | 크롬 도금 또는 질화 | 건축용 와이어, 자동차용 와이어 |
| XLPE(가교결합 PE) | 120–135(다이 출구) | 배리어 스크류, 저전단 | 바이메탈(Xaloy 306 유형) | MV/HV 전력케이블 절연 |
| HDPE | 180~230 | 고압축(3.5:1), 배리어 | 표준 질화 | 통신 케이블, 저전압 재킷 |
| HFFR(ATH/MDH 충전) | 190~220 | 낮은 압축률(2.2:1), 높은 L/D | 바이메탈, 강화 플라이트 | 철도, 해양, 터널 케이블 |
| TPE / TPU | 170~210 | 범용, 믹싱부 | 표준 질화 | 자동차, 로봇공학 플렉스 케이블 |
| 불소중합체(FEP, ETFE) | 300~380 | 짧은 L/D(16:1), 내부식성 | 인코넬 또는 하스텔로이 라이닝 | 항공우주, 계측용 와이어 |
대규모 와이어 압출기를 평가하고 선택하는 방법
생산 와이어 및 케이블 압출기를 선택하려면 견적된 출력 속도를 비교하는 것 이상이 필요합니다. 다음과 같은 구조화된 평가 프로세스는 조달 엔지니어가 가장 일반적인 구매 실수를 방지하는 데 도움이 됩니다.
먼저 제품 매트릭스를 정의하십시오.
처음 3년 동안 필요한 모든 전선 게이지, 절연재 및 회선 속도를 나열하십시오. 가장 일반적인 제품이 아닌 가장 광범위한 제품 범위가 기계 사양을 정의합니다. 300m/분 속도로 2.5mm² PVC 건물 와이어에 최적화된 라인은 95mm² XLPE 전원 케이블을 전혀 실행할 수 없으며, HV 케이블용으로 제작된 라인은 얇은 연결 와이어를 경제적으로 실행할 수 없습니다. 많은 구매자가 가장 높은 볼륨의 제품만을 인용하여 과소 지정합니다.
문서화된 나사 성능 데이터 요청
스크류 특성 곡선(특정 화합물 및 가공 온도에서의 출력(kg/hr) 대 스크류 속도(RPM))은 공급업체에 문의하십시오. 평판이 좋은 와이어 및 케이블 압출기 제조업체는 공장 승인 테스트 또는 게시된 시험 기록에서 이 데이터를 보유하고 있습니다. 스크류 속도와 온도 상황을 고려하지 않고 주장하는 출력 속도는 의미가 없습니다.
기어박스 토크 등급 검사
기어박스는 대규모 기계의 제한적인 구성 요소인 경우가 많습니다. Nm 단위의 정격 토크와 모터의 피크 토크 출력에 상대적인 안전 계수를 요청합니다. 안전 마진이 없는 1.0× 모터 피크 토크 등급의 기어박스는 고점도 충전 화합물을 처리할 때 조기에 고장납니다. 업계 관행은 모터 피크에 비해 기어박스 토크 정격에서 1.5배 이상의 안전 계수를 적용합니다.
제어 시스템 아키텍처 감사
라인의 PLC 및 HMI 시스템이 개방형 아키텍처(Siemens S7, Allen-Bradley ControlLogix, Beckhoff TwinCAT) 또는 독점 플랫폼에 구축되었는지 확인하십시오. 독점 제어 시스템은 소프트웨어 업데이트, 예비 부품 및 수정에 대해 원래 장비 제조업체에 장기적으로 의존하게 만듭니다. 개방형 아키텍처를 통해 엔지니어링 팀은 독립적으로 레시피를 수정하고 센서를 추가할 수 있습니다.
FAT(공장 승인 테스트) 수행
귀하의 화합물과 도체에 대한 공장 승인 테스트를 요구하십시오. 정격 속도로 최소 4시간 동안 기계를 가동하고 직경 변화(CV%), 편심 및 용융 압력 안정성을 측정합니다. 모든 FAT 데이터가 배송 문서에 포함되도록 요청하십시오. 대규모 와이어 압출 기계 주문에 대해 FAT 조건에 저항하는 공급업체는 심각한 위험 신호입니다.
자동화 및 인더스트리 4.0 통합
전선 및 케이블 산업은 운영자 의존도를 줄이고 데이터 추적성을 높여야 한다는 지속적인 압력을 받고 있습니다. 현대의 대규모 와이어 압출 기계는 전환 간 수동 개입 없이 레시피 관리, 원격 진단 및 생산 보고가 가능한 완전 자동화 라인으로 점점 더 많이 제공되고 있습니다.
레시피 관리 및 전환 시간
디지털 레시피 관리 기능을 갖춘 잘 구성된 대규모 와이어 및 케이블 압출기는 모든 매개변수(스크류 속도, 배럴 온도, 운반 속도, 테이크업 장력)가 단일 레시피 파일로 저장되고 로드되면 20분 이내에 하나의 와이어 게이지와 컴파운드에서 다른 와이어 게이지로 전환하는 제품 전환을 실행할 수 있습니다. 레시피 관리가 없으면 30~50개의 매개변수를 수동으로 조정해야 하는 전환에 90~120분이 소요될 수 있으며, 이는 주당 15번의 제품 전환을 실행하는 바쁜 3교대 라인에서 12~20%의 용량 손실을 의미합니다.
OPC-UA 연결 및 MES 통합
OPC-UA(OPC 통합 아키텍처) 프로토콜은 압출 라인 데이터를 공장 수준 제조 실행 시스템(MES), ERP 시스템 및 클라우드 분석 플랫폼에 연결하기 위한 현재 표준입니다. OPC-UA가 장착된 대규모 와이어 압출 기계는 스크류 속도, 처리량, 용융 온도, 직경 및 스파크 테스트 결과를 중앙 데이터베이스에 실시간으로 스트리밍하여 교대 근무 프로세스 분석 및 예측 유지 관리 트리거를 가능하게 합니다. 유럽의 Tier 1 고객에게 서비스를 제공하는 자동차 케이블 공급업체는 고객 품질 요구 사항에 따라 출력 미터까지 100% OPC-UA 추적성을 확보해야 하는 요구가 점점 더 커지고 있습니다.
마모가 심한 부품의 예측 유지 관리
스크류 및 배럴 마모는 대규모 와이어 압출 기계의 주요 유지 관리 비용입니다. 기어박스의 진동 센서, 모터 전류 추세 및 용융 압력 드리프트 알고리즘은 나사 마모가 출력 불안정 지점에 도달하기 전에 200~400시간 사전 경고를 제공할 수 있습니다. 몇몇 와이어 압출기 OEM은 이제 엔지니어링 팀이 매주 기계 데이터를 검토하고 생산이 중단되기 전에 이상 징후를 표시하는 원격 모니터링 구독을 제공합니다.
기록된 사례: 동남아시아의 한 중간 규모 와이어 제조업체는 3개의 대규모 압출기 라인에 OPC-UA 연결 및 원격 모니터링 구독을 구현한 후 계획되지 않은 가동 중지 시간이 34% 감소했다고 보고했습니다. 회수 기간은 가동 중지 시간 방지 비용만을 기준으로 8개월 미만으로 추산되었습니다.
유지보수 일정 및 마모 부품 계획
일주일에 6~7일, 3교대로 운영되는 대규모 와이어 압출 기계는 연간 7,000~8,000시간의 작동 시간을 축적합니다. 체계적인 예방 유지보수는 자본 투자를 정당화하는 생산량과 제품 품질을 유지하는 데 있어 가장 중요한 단일 요소입니다.
일일 및 주간 작업
- 배럴 구역 온도를 확인 및 기록하고 설정점과 비교합니다.
- 어댑터와 다이의 용융 압력을 기록합니다. 드리프트 경향
- 냉각통 물의 투명도와 전도도 검사
- 스파크 테스트 전극을 청소하고 전극 간격을 확인하십시오.
- OEM 일정에 따라 캐터필러/캡스턴 베어링 윤활
- 기어박스 오일 레벨 및 온도 점검
월별 작업
- 연마제가 함유된 화합물을 처리하는 경우 육안 검사를 위해 나사를 당깁니다.
- 인증된 기준 열전대에 대해 온도 컨트롤러 교정
- 모든 안전 인터록 테스트(비상 정지, 과부하 보호)
- 냉각수 필터 세척 및 교체
연간 업무 및 착용 부품 수명
- 배럴 보어에 대한 스크류 플라이트 간격을 측정합니다. 간격이 배럴 직경의 0.2-0.3%를 초과하면 교체하십시오.
- 기어박스 오일 전체 배출 및 OEM 지정 등급으로 리필
- 배럴 히터 밴드 교체(일반 수명: 18,000~25,000시간)
- 모든 열전대 센서 교체(2~3년 후에 드리프트가 심각해짐)
- 스러스트 베어링 상태 검사(고장은 일반적으로 대규모 기계의 수리 비용이 가장 많이 듭니다)
충전되지 않은 PE 컴파운드를 사용하는 대규모 와이어 압출 기계의 스크류 및 배럴 수명은 30,000~40,000시간을 초과할 수 있습니다. 60% ATH 충전 HFFR 컴파운드를 실행하는 동일한 기계는 바이메탈 배럴 및 경화 플라이트 나사가 지정되지 않은 경우 4,000~6,000시간 후에 나사 교체가 필요할 수 있습니다. 표준 나사(120mm의 경우 ~$8,000)와 완전 바이메탈 내마모성 나사(~$22,000) 사이의 비용 차이는 일반적으로 연마재 충전 컴파운드를 사용할 때 교체 빈도 감소를 통해 1년 이내에 회복됩니다.
주요 제조업체 및 글로벌 공급 환경
대규모 와이어 압출 기계의 세계 시장은 유럽, 북미 및 아시아 제조업체가 혼합되어 공급됩니다. 공급업체 환경을 이해하면 조달 팀이 가격, 기술 수준 및 애프터 서비스 기능을 벤치마킹하는 데 도움이 됩니다.
대규모 와이어 및 케이블 압출기 가격 벤치마크(나사 직경 90~120mm, 냉각, 테이크업 및 제어를 포함한 전체 라인): 중국산 라인은 전체 건물 와이어 라인의 경우 약 $180,000~$450,000 USD에서 시작합니다. 이에 상응하는 유럽산 라인은 일반적으로 $600,000~$1,500,000 USD입니다. CCV 또는 HV 케이블용 삼중 공압출 라인의 경우 유럽 패키지는 $3,000,000 USD부터 시작하고 완전한 턴키 HV 해저 케이블 압출 시스템의 경우 $25,000,000에 도달할 수 있습니다.
XLPE 및 고전압 케이블 압출: 특수 요구 사항
중전압 및 고전압 XLPE 절연 케이블 압출은 대규모 와이어 압출 기계 시장에서 기술적으로 가장 까다로운 부문을 대표합니다. 요구 사항은 건물 와이어 압출과 상당히 다르기 때문에 12kV 이상의 정격 케이블을 생산하려는 공장에서는 이를 완전히 별도의 기술 범주로 취급해야 합니다.
청결 요구 사항
30kV 이상의 케이블용 XLPE 컴파운드는 클린룸 환경에서 처리되어야 합니다. IEC 60840에 따르면 30kV 이상의 케이블 절연에는 단면적 0.125mm보다 큰 오염 입자가 없어야 합니다. 이를 위해서는 복합 사일로에서 다이까지 전체 압출 라인이 클래스 10,000(ISO 7) 클린룸에 둘러싸여 있어야 하며, 공기 공급 장치는 여과되고 양압은 항상 유지되며 모든 직원은 보푸라기가 없는 옷을 입고 있어야 합니다. 복합물 처리에서는 폐쇄형 이송 시스템을 사용하여 주변 먼지로 인한 오염을 방지합니다. 이러한 요구 사항은 건물 와이어 생산에 비해 라인 설치에 대한 토목 공학 및 기계적 요구 사항을 상당히 증가시킵니다.
연속 가황(CV) 시스템
XLPE는 절연 케이블을 질소 가압 경화 튜브(CCV: 전차선 연속 가황 또는 VCV: 수직 연속 가황)에서 고온 및 압력에 노출시켜 수행되는 압출 후 가교가 필요합니다. HV 케이블용 CCV 튜브는 일반적으로 길이가 80~200m이고 300~400°C 및 10~20bar의 질소 압력으로 유지됩니다. 이 튜브를 통과하는 케이블의 현수선 처짐은 연성 미경화 절연체의 타원형 변형을 방지하기 위해 정밀하게 제어되어야 합니다. VCV 라인은 전차선 처짐을 완전히 제거하는 수직 튜브(최대 높이 300m, 전용 타워 건물 필요)를 사용하므로 132kV 이상의 케이블에 선호되는 기술입니다. EHV 케이블용 VCV 라인의 전체 설치 비용은 1,500만 ~ 3,000만 유로입니다.
가교 후 탈기
가교된 XLPE 단열재에는 과산화물 분해 공정의 부산물(DCP 가교 시스템의 경우 메탄, 아세토페논 및 큐밀 알코올)이 포함되어 있습니다. 이러한 부산물은 케이블 액세서리(조인트, 종단)를 적용하기 전에 가열된 탈기 챔버(일반적으로 케이블 직경에 따라 5~30일 동안 70~80°C)의 절연체 밖으로 확산되어야 합니다. XLPE 절연체의 가스를 적절하게 제거하지 못하면 공간 전하가 축적되어 조기 유전체 고장을 일으킬 수 있습니다. 가스 제거는 종종 HV 케이블 제조업체의 생산 속도 병목 현상입니다. 압출 생산량에 맞는 충분한 챔버 용량을 구축하려면 온도 제어 창고에 상당한 자본 투자가 필요합니다.
대규모 와이어 압출 기계 투자를 주도하는 시장 동향
수요의 거시적 동인을 이해하면 공장 계획자가 새로운 라인 투자 규모를 정확하게 결정하고 시기를 정하는 데 도움이 됩니다.
그리드 현대화 및 재생 에너지
글로벌 에너지 전환으로 인해 고전압 및 초고압 케이블에 대한 전례 없는 수요가 발생하고 있습니다. 국제에너지기구(IEA)는 2023년 전력망 및 안전한 에너지 전환 보고서에서 2050년까지 순배출 제로를 달성하려면 다음이 필요하다고 추정했습니다. 8천만km의 새로운 그리드 케이블 2040년까지 현재까지 설치된 모든 케이블 길이의 약 2배가 됩니다. 이로 인해 유럽, 북미 및 아시아 전역의 생산업체에서 새로운 HV 및 EHV 케이블 라인에 대한 투자가 창출되고 있습니다.
전기차 확장
EV 생산으로 인해 더 가벼운 하니스에서 더 높은 전류 밀도를 처리할 수 있는 고온의 얇은 벽 자동차 와이어에 대한 수요가 증가하고 있습니다. 가교 ETFE 및 175°C 이상 온도에 견딜 수 있는 실리콘 절연 전선과 같은 전선 화합물은 두 자릿수 속도로 성장하고 있습니다. 이러한 특수 화합물에 최적화된 자동차 와이어 압출기 라인은 유럽 및 미국 OEM에 공급하는 멕시코, 모로코 및 동유럽의 하니스 제조업체를 위한 우선 투자입니다.
광섬유 인프라
미국(BEAD 프로그램: 424억 5천만 달러), EU(기가비트 인프라 법 목표: 2030년까지 모든 EU 가구에 1Gbps) 및 개발도상국 시장의 글로벌 FTTP(광섬유-투-프레미스) 구축 프로그램이 케이블 외피 및 버퍼 튜브 압출 용량 추가를 주도하고 있습니다. 이 라인은 광섬유 버퍼 및 재킷 응용 분야에 적합한 와이어 및 케이블 압출기를 사용하며 일반적으로 HDPE 또는 LSZH 화합물을 200~600m/분의 속도로 실행합니다.
리쇼어링과 공급망 현지화
2020년 이후 공급망 중단과 지정학적 우려로 인해 북미와 유럽의 전선 및 케이블 제조업체는 이전에 해외에 있던 국내 생산 능력에 투자하게 되었습니다. 이러한 추세는 지난 20년 동안 그린필드 와이어 공장 투자를 볼 수 없었던 시장에 새로운 대규모 와이어 압출 기계 설치의 물결을 일으키고 있습니다.
