전기 케이블을 감으면 손상이 발생합니까? 당신이 알아야 할 사항

짧은 대답: 케이블을 감는 것은 안전합니다. 그러나 올바르게 감는 경우에만 가능합니다.

전기 케이블과 연장선을 감는다고 해서 본질적으로 손상이나 안전 위험이 발생하지는 않습니다. 그러나 포장하는 방법에 따라 엄청난 차이가 발생합니다. 촘촘하게 감거나, 날카로운 각도로 구부리거나, 부하가 걸린 상태에서 케이블을 묶으면 열이 발생하고 절연성이 저하되며 전선의 수명이 단축될 수 있습니다. 대부분의 케이블 관련 고장의 근본 원인은 포장 자체가 아니라 품질이 낮은 케이블 구성과 결합된 부적절한 포장 기술입니다.

일부 케이블은 수십 년 동안 유지되는 반면 다른 케이블은 1년 이내에 마모되거나 과열되거나 고장나는 이유를 이해하려면 두 가지 상호 연결된 요소, 즉 일상 사용 시 케이블을 보관하고 관리하는 방법과 케이블이 처음에 제조된 방법, 특히 최종 제품의 구조적 무결성을 결정하는 데 있어 와이어 및 케이블 압출기의 역할을 살펴봐야 합니다.

케이블을 감싸는 방식이 실제로 중요한 이유

전기 케이블과 연장선은 단순한 금속 도체가 아닙니다. 이는 절연체로 둘러싸인 도체 코어, 때로는 추가 차폐 또는 재킷이 있는 계층형 시스템이며 각 계층에는 물리적 허용 오차가 있습니다. 케이블을 감으면 모든 레이어에 동시에 기계적 응력이 가해집니다.

코일 연장선에 열 축적

케이블을 감싸는 데 있어 가장 많이 알려진 위험 중 하나는 열 축적입니다. 연장 와이어가 코일로 감겨 있고 여전히 활성 회로에 연결되어 있으면 인덕터처럼 동작합니다. 즉, 전기 저항으로 인해 발생하는 열은 코일이 풀린 상태에서처럼 효율적으로 소멸될 수 없습니다. 정격 부하에 가깝게 운반되는 완전히 감겨진 13암페어 연장 리드는 평평하게 놓인 동일한 케이블보다 30~50°C 더 높은 온도에 도달할 수 있습니다. 이것이 영국과 EU에서 판매되는 연장 와이어 릴에 무거운 하중을 가한 상태에서 사용하기 전에 완전히 풀라는 명시적인 경고를 표시하는 이유입니다.

열 축적은 절연 열화를 가속화합니다. 대부분의 표준 PVC 단열재는 70°C에서 지속적으로 작동하는 등급입니다. 과열 주기가 반복되면 PVC가 부서지기 쉽고 균열이 발생하여 결국 도체가 노출되어 초기 손상 후 몇 년이 지나면 갑자기 나타나는 것처럼 보이는 충격과 화재 위험이 발생합니다.

도체 및 절연체에 대한 기계적 응력

굽힘 반경은 모든 케이블의 중요한 사양입니다. 모든 와이어 유형에는 최소 굽힘 반경, 즉 영구 변형 없이 유지할 수 있는 가장 촘촘한 곡선이 있습니다. 작은 고리, 좁은 코어가 있는 케이블 릴 허브 또는 자신의 팔 주위에 케이블을 단단히 감으면 이 최소 굽힘 반경을 위반할 수 있습니다. 결과는 다음과 같습니다.

• 도체 내 개별 전선 가닥의 미세 파손
• 특히 추운 환경에서 절연 재킷의 응력 균열
• 다층 케이블의 절연체 피복 박리
• 손상된 지점의 저항이 증가하여 국부적인 가열이 발생합니다.

가정용 연장 리드에 일반적으로 사용되는 표준 1.5mm² 유연한 케이블의 경우 권장되는 최소 굴곡 반경은 일반적으로 15~20mm입니다. 대부분의 사람들은 케이블이 초래하는 장기적인 손상을 인식하지 못한 채 이보다 훨씬 작은 고리에 케이블을 감습니다.

역할 와이어 및 케이블 압출기 케이블 품질 부문

케이블이 소비자의 손에 도달하기 전에 와이어 및 케이블 압출기가 장비의 중심인 제조 공정을 거칩니다. 압출기는 제어된 온도, 압력 및 속도에서 정밀하게 설계된 다이를 통해 용융된 폴리머(일반적으로 PVC, XLPE, LSZH 또는 TPE)를 강제로 통과시켜 도체에 절연, 재킷 및 피복 층을 적용합니다. 이 압출 공정의 품질은 케이블이 일상적인 포장, 굽힘 및 코일링의 물리적 응력을 얼마나 잘 견디는지 직접적으로 결정합니다.

압출 매개변수가 내구성에 미치는 영향

와이어 및 케이블 압출기는 제한된 매개변수 범위 내에서 작동합니다. 최적의 설정에서 벗어나면 육안으로는 보이지 않을 수 있지만 케이블의 기계적 및 열 성능이 크게 저하되는 결함이 발생합니다.

이것이 바로 인라인 스파크 테스트, 벽 두께 게이지 및 지속적인 직경 측정을 통해 와이어 및 케이블 압출기 라인을 모니터링하는 유명 제조업체의 케이블이 이러한 품질 관리를 건너뛰는 값싼 수입 케이블보다 지속적으로 성능이 뛰어난 이유입니다. 전체적으로 0.8mm의 균일한 절연벽을 갖춘 케이블은 한쪽에 0.4mm의 얇은 점이 있는 케이블보다 파손되기 전에 수천 배 더 구부러집니다.

단열재 선택과 유연성에 미치는 영향

와이어 및 케이블 압출기에 공급되는 고분자 화합물도 완성된 케이블이 포장에 반응하는 방식에 중요한 역할을 합니다. 다양한 단열재는 유연성 프로필이 매우 다릅니다.

• 표준 PVC: 가격이 저렴하고 널리 사용되지만 0°C 이하에서는 단단하고 부서지기 쉽습니다. Wrapping PVC-insulated cables in cold environments significantly increases the risk of insulation cracking.
• 유연한 PVC(가소제 포함): 저온에서 훨씬 더 유연하고, 단단히 감았을 때 더 관대합니다. 가정용 연장선에 일반적으로 사용됩니다.
• XLPE(교차결합 폴리에틸렌): 연속 최대 90°C의 내열성이 우수하고 PVC보다 기계적 특성이 우수하지만 실온에서는 유연성이 떨어집니다. 더 무거운 케이블에 사용됩니다.
• TPE(열가소성 엘라스토머): 뛰어난 유연성과 저온 성능. TPE 재킷이 있는 케이블은 단단히 감겨져 손상되지 않은 상태를 유지할 수 있으므로 휴대용 도구 및 실외 장비에 선호됩니다.
• LSZH(낮은 연기 제로 할로겐): 터널, 데이터 센터 등 유독 가스가 화재 안전 문제가 되는 환경에 사용됩니다. 일반적으로 PVC 등가물보다 단단합니다.

케이블 절연재가 어떤 재료로 만들어졌는지 알면 케이블을 얼마나 촘촘하게 감쌀 수 있는지, 어떤 주변 온도 조건에서 더 정보에 근거한 결정을 내리는 데 도움이 됩니다.

전기 케이블 및 연장선을 감싸는 올바른 기술

위험을 알고 나면 다음으로 실용적인 질문은 케이블을 더 오래 지속하고 더 안전하게 유지하며 쉽게 배포할 수 있도록 케이블을 적절하게 감싸는 방법입니다. 시청각, 전기, 건설 업계의 전문가들이 일상적인 가정과 직장에서 완벽하게 사용하는 몇 가지 확립된 방법이 있습니다.

오버-언더 방법

오버-언더 기술은 반복적으로 감아 보관해야 하는 케이블을 감싸는 데 있어 최적의 표준입니다. 매번 동일한 회전 방향으로 케이블을 감는 대신(도체에 비틀림 응력이 발생함) 각 루프의 방향을 번갈아 가며 사용합니다. 하나의 루프는 자연스러운 호에서 "오버"되고, 다음 루프는 약간 안쪽으로 비틀어 "아래"로 이동하는 식으로 교대로 진행됩니다. 그 결과 코일은 편평하게 놓여 있고 꼬임 없이 풀리며 시간이 지나도 케이블을 파괴하는 메모리 효과 비틀림이 축적되지 않습니다. 단일 마이크나 비디오 케이블의 가격이 수백 달러에 달할 수 있으므로 전문 오디오 기술자와 카메라 제작진은 이 방법을 표준으로 사용합니다.

최소 굽힘 반경 준수

경험상 케이블을 감을 때 루프 직경은 케이블 외부 직경의 최소 8~10배가 되어야 합니다. 일반적인 10mm 직경 연장 와이어의 경우 이는 직경이 80-100mm보다 작지 않은 루프를 의미합니다. 좁은 고리, 얇은 손톱 또는 손가락을 감싸면 이보다 훨씬 더 촘촘하게 구부러지며, 반복 사용하면 고장이 발생할 때까지 손상이 가중됩니다.

케이블 타이, 벨크로 스트랩 및 적절한 릴 사용

포장된 케이블을 고정하는 방법은 포장 기술 자체만큼 중요합니다.

• 벨크로 케이블 타이 케이블을 압축하지 않기 때문에 플라스틱 지퍼 타이보다 더 좋습니다. 케이블 묶음 주위에 단단히 묶인 지퍼 타이는 시간이 지남에 따라 절연체를 변형시키고 절연 취약 지점을 생성할 수 있는 집중된 압력 지점을 생성합니다.
• 재사용 가능한 후크 앤 루프 스트랩 Hellermann Tyton 및 Panduit와 같은 제조업체에서 제공하는 케이블용으로 특별히 설계된 제품은 수축 없이 코일 주위에 균일하고 부드러운 압력을 가합니다.
• 코어 직경이 큰 케이블 릴 저장된 전체 길이에 걸쳐 안전한 굽힘 반경을 유지합니다. 길이가 최대 25m인 연장 와이어에는 코어 직경이 최소 150mm인 릴을 사용하는 것이 좋습니다.
• 그림-8 저장 고정 브래킷이나 페그는 비틀림 응력 축적을 완전히 제거하는 코일링의 대안입니다. 케이블은 각 랩의 중간 지점에서 교차하여 각 측면에 도입된 회전을 상쇄합니다.

감겨 있는 동안 전류가 흐르고 부하가 걸린 연장 와이어를 감싸지 마십시오.

이는 그 자체로 강조될 가치가 있습니다. 공간 히터, 전동 공구 또는 고압 세척기 등 정격 전류량에 가까운 장비에 전력을 공급하기 위해 연장 와이어를 사용하는 경우 사용하기 전에 와이어를 완전히 풀어야 합니다. 13암페어 정격 케이블에 코일 연장선을 10암페어로 연결하는 것은 알려진 화재 위험입니다. 영국 화재 조사 데이터에 따르면 코일형 연장선이 가정 화재의 발화원인 것으로 반복적으로 확인되었습니다. IET 배선 규정과 제조업체 지침 모두 이를 반영합니다.

와이어 및 케이블 압출기 기술이 현대 케이블의 래핑 동작에 어떻게 영향을 미치는가

수천 번의 포장-풀기 주기를 견디는 케이블과 몇 달 후에 고장나는 케이블 간의 성능 차이는 거의 전적으로 제조 과정에서 와이어 및 케이블 압출기 내부에서 발생한 상황에 달려 있습니다. 현대의 압출기 라인은 20년 전의 라인보다 훨씬 더 정교하며, 결과적으로 만들어진 케이블은 이러한 발전을 반영합니다.

단일 패스 다층 압출

최신 와이어 및 케이블 압출기 구성은 탠덤 또는 삼중 헤드 다이 어셈블리를 통해 단일 패스로 여러 폴리머 레이어를 적용할 수 있습니다. 이 공압출 기술은 절연층과 외부 재킷이 단순히 서로 겹쳐져 있는 것이 아니라 분자 수준에서 융합되는 케이블을 만듭니다. 공압출 케이블은 반복적인 굽힘에도 박리 현상이 발생하지 않습니다. 이는 규칙적으로 감겨지거나 풀리는 모든 케이블에 중요한 이점입니다.

연속 가황 및 XLPE 가공

더 높은 사양의 케이블의 경우, 와이어 및 케이블 압출기는 압출된 XLPE 절연체가 도포 직후 열과 압력에 의해 가교되는 연속 가황(CV) 튜브로 공급됩니다. 가교는 열가소성 단열재와 달리 녹지 않는 3차원 폴리머 네트워크를 생성하며 케이블이 하중을 받아 감길 때 영구 변형에 대한 저항력이 훨씬 더 강합니다. XLPE 케이블은 표준 PVC의 70°C에 비해 최대 90°C의 연속 작동 온도를 견딜 수 있어 케이블을 코일에 보관할 때 더 큰 열 안전 여유를 제공합니다.

정밀한 벽 두께 제어

최신 와이어 및 케이블 압출기 라인에는 레이저 또는 X선 직경 게이지와 도체가 ±0.02mm 이상의 공차로 다이 내 중앙에 위치하도록 유지하는 자동 센터링 시스템이 장착되어 있습니다. 이는 케이블 전체 둘레에 걸쳐 균일한 벽 두께를 보장합니다. 편심(도체가 중앙에서 벗어나 위치하여 절연체의 한쪽 면이 얇아짐)은 굽힘 시 절연 실패의 주요 원인 중 하나입니다. 케이블이 구부러질 때 얇은 쪽이 가장 큰 기계적 응력을 받기 때문입니다.

연장 전선이나 범용 전기 케이블을 구매할 때 IEC 60227, IEC 60502 또는 BS 6004 표준에 따라 제조된 제품을 찾는 것은 전선 및 케이블 압출기 공정이 적절하게 제어되었는지를 알 수 있는 합리적인 대안입니다. 이러한 표준은 잘못 압출된 케이블이 실패할 수 있는 최소 벽 두께, 도체 구성 및 전기 테스트 요구 사항을 지정합니다.

전기 케이블 및 연장선을 감쌀 때 흔히 저지르는 실수

일반적으로 장비에 주의를 기울이는 사람이라도 몇 달, 몇 년에 걸쳐 심각한 손상을 초래하는 포장 오류를 정기적으로 범합니다. 가장 자주 관찰되는 실수와 그 실수가 중요한 이유는 다음과 같습니다.

• 플러그 끝에서 안쪽으로 감싸기: 이로 인해 기계적으로 가장 큰 응력을 받는 지점(플러그의 스트레인 릴리프)이 케이블을 감쌀 때마다 추가적인 굽힘 하중을 받게 됩니다. 항상 케이블 중앙부터 감기 시작하여 양쪽 끝에서 마무리하십시오.
• 케이블을 비틀어 코일을 고정합니다. 자체 꼬리를 사용하여 케이블을 매듭으로 묶으면 케이블에 추가 응력을 가하지 않고는 풀 수 없는 날카로운 굽힘 및 비틀림 응력 지점이 생성됩니다. 대신 별도의 벨크로 스트랩이나 케이블 타이를 사용하세요.
• 케이블을 감은 채로 따뜻한 장소에 보관: 보일러 옆, 라디에이터 근처 또는 뜨거운 자동차에 보관된 코일형 케이블은 PVC 단열재에서 가소제 이동을 상당히 가속화합니다. 가소제가 사라지면 PVC는 단단해지고 부서지기 쉽습니다.
• 장비 손잡이 주위에 케이블을 단단히 감습니다. 많은 사람들이 전동공구나 진공청소기 손잡이에 연장선을 단단히 감아 보관합니다. 랩 지점의 좁은 반경과 케이블 자체 장력으로 인한 압력으로 인해 지속적인 변형이 발생합니다.
• 코일형 케이블 위에 무거운 물건을 쌓는 경우: 도구나 장비가 쌓여 있는 선반 아래에 보관된 평면 코일은 단열재의 압축 변형을 겪습니다. 이는 플랫 리본 스타일 케이블에 특히 손상을 줍니다.

잘못된 포장으로 인한 케이블 손상 검사

케이블 유지 관리에서 간과되는 측면 중 하나는 케이블 포장 이력으로 인해 손상이 발생했는지 여부를 평가할 때 무엇을 찾아야 하는지 아는 것입니다. 육안 검사는 안전 위험이 발생하기 전에 가장 심각한 문제를 포착합니다.

포장 손상의 시각적 징후

• 꼬임: 케이블을 편평하게 눕혀도 풀리지 않는 케이블 재킷의 날카로운 V자형 또는 U자형 주름입니다. 이는 아래의 도체 가닥이 영구적으로 변형되었음을 나타냅니다.
• 외부 재킷의 흰색 스트레스 표시: 굽힘 지점의 옅거나 희끄무레한 변색은 폴리머가 탄성 한계를 넘어 늘어났음을 나타냅니다. 이것을 "스트레스 미백"이라고 하며 균열이 발생할 수 있다는 조기 경고 신호입니다.
• 외부 재킷에 눈에 보이는 균열: 표면 균열은 부적격 결함으로 처리되어야 합니다. 기본 절연체가 손상되지 않은 것처럼 보이더라도 재킷에 균열이 생기면 습기가 침투하여 도체 부식이 가속화되고 결국 절연체 고장이 발생합니다.
• 영구 세트 또는 "메모리 코일링": 코일 모양을 유지하고 스프링백 없이는 평평하게 놓을 수 없는 케이블은 상당한 내부 비틀림 응력을 갖습니다. 이는 균열보다 덜 위험하지만 피로가 누적되었음을 나타냅니다.
• 플러그 또는 소켓의 케이블 진입점 열 변색: 커넥터 근처의 케이블 재킷이 갈색 또는 노란색으로 변색되면 과열이 발생했음을 나타냅니다. 이는 종종 플러그 입구 영역 내의 손상된 구부러진 지점에서 과도한 저항으로 인해 발생합니다.

꼬임, 갈라짐, 응력 백화 또는 열 변색을 보이는 모든 케이블은 즉시 사용을 중단해야 합니다. 전기 테이프로 가정용 케이블을 수리하는 것은 안전한 장기적 해결책이 아닙니다. 테이프 접착제는 시간이 지남에 따라 성능이 저하되고 도체의 근본적인 손상은 외부에서 보이지 않을 수 있습니다.

반복 포장을 위해 제작된 연장 와이어 및 케이블 선택

실외 도구, 휴대용 장비, 작업장 사용 등 케이블을 자주 감기고 풀 때 사용하는 경우 구매 시점에 케이블을 선택하면 케이블의 지속 시간과 보관 방법이 결정됩니다. 찾아야 할 사항은 다음과 같습니다.

클래스 5 및 클래스 6 도체(IEC 60228에 따른 미세 연선 지정)는 클래스 1 단선 도체의 0.4mm에 비해 개별 연선 직경이 0.1mm만큼 작을 수 있습니다. 이러한 미세한 연선은 와이어 및 케이블 압출기 상류의 정밀 도체 드로잉 및 묶음 기계에 의해 달성되며 완성된 케이블이 굽힘에 반응하는 방식을 근본적으로 변화시킵니다. 1.5mm² 유연한 리드의 클래스 5 도체에는 30개가 넘는 개별 구리 가닥이 포함될 수 있으며, 각 구리 가닥은 전체 ​​전류의 일부만 전달하며 각 가닥은 케이블이 구부러질 때 이웃에 대해 상대적으로 움직일 수 있습니다. 이것이 유연한 연장 코드가 벽 내부의 고정 배선과 눈에 띄게 다른 느낌을 주는 이유이며, 단선 도체가 며칠 만에 파손될 수 있는 수천 번의 랩 사이클을 견딜 수 있는 이유입니다.

산업 및 규제 상황: 케이블 래핑에 대한 표준

전기 안전 규정 및 케이블 표준은 일반적으로 소비자가 케이블을 감싸는 방법을 정확하게 규정하지는 않지만 안전한 포장을 가능하게 하는 제조 및 사용 임계값을 설정합니다. 이러한 표준을 이해하면 케이블이 견딜 수 있도록 설계된 상황을 파악하는 데 도움이 됩니다.

• IEC 60227 규정 준수 케이블을 생산하기 위해 와이어 및 케이블 압출기 작업이 충족해야 하는 구성, 테스트 및 마킹 요구 사항을 다루는 최대 450/750V의 정격 전압에 대한 PVC 절연 케이블을 지정합니다.
• IEC 60884 및 BS 1363 확장 와이어가 연결되는 플러그 및 소켓 시스템을 덮고 굽힘으로 인한 손상에 가장 취약한 위치인 케이블 진입점을 보호하는 변형 방지 요구 사항을 포함합니다.
• EN 50525 일반 용도의 유연한 코드를 포함하여 저전압 에너지 케이블에 대한 조화된 유럽 표준입니다. 이는 케이블이 유럽 시장에서 판매되기 전에 통과해야 하는 굽힘 테스트, 열 노화 테스트 및 최소 도체 유연성 요구 사항을 지정합니다.
• HSE 지침(영국 보건안전청) 작업장의 전기 안전에 관한 규정에는 정격 전류 또는 그 부근에서 사용되는 코일형 연장 리드가 전기적 위험으로 인식되어 명시적으로 나열되어 있으며 작업자는 고부하에서 연장 리드를 작동할 때 열 차단 장치가 있는 케이블 릴을 사용할 것을 권장합니다.

EN 50525에 명시된 굽힘 테스트(케이블 샘플이 정의된 직경의 맨드릴 주위로 최소 30,000주기 동안 구부러짐)는 표준 준수 케이블이 견딜 수 있도록 설계된 구체적인 표시를 제공합니다. 공장에서 이 테스트를 통과한 케이블은 균일한 벽 두께와 우수한 폴리머 품질을 갖춘 적절하게 보정된 와이어 및 케이블 압출기에서 생산되었으며 이러한 테스트를 우회하는 비호환 케이블과 근본적으로 다른 서비스 수명 프로필을 갖습니다.

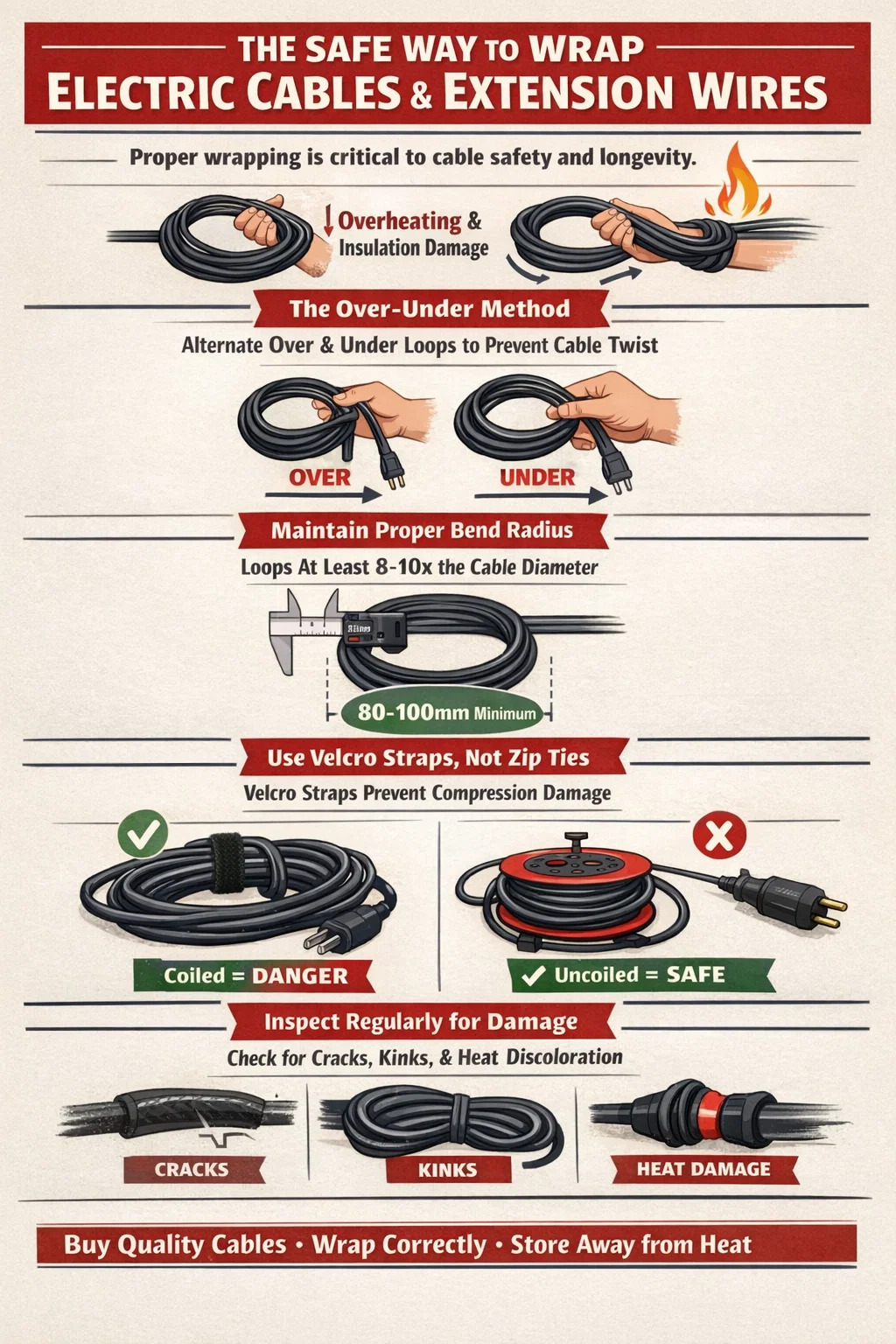

실제 요약: 전기 케이블을 안전하게 감싸기 위한 주요 규칙

모든 것을 실행 가능한 지침으로 종합하여 가정, 작업장 또는 전문 환경에서 전기 케이블 및 연장 전선을 관리하는 모든 사람을 위한 주요 원칙은 다음과 같습니다.

1. 무거운 전기 부하에서 사용하기 전에 항상 확장 와이어를 완전히 푸십시오. 부분적으로 풀어도 없는 것보다는 낫습니다. 코일형 13암페어 리드를 10암페어 이상으로 작동하는 것은 문서화된 화재 위험입니다.
2. 오버-언더 포장 기법을 사용하세요. 자주 감고 풀리는 케이블의 경우. 이는 비틀림 메모리를 제거하고 케이블 수명을 크게 연장합니다.
3. 루프 직경을 케이블 외경의 최소 8~10배로 유지하세요. 코일링할 때. 10mm 케이블의 경우 루프 직경은 최소 80~100mm여야 합니다.
4. 지퍼 타이 대신 벨크로 스트랩으로 코일을 고정합니다. 지퍼 타이는 시간이 지남에 따라 고정 지점에 압축 손상을 일으킵니다.
5. IEC 또는 BS 표준에 따라 제작된 케이블을 구매하세요 일반 코일링과 관련된 응용 분야에는 유연한 PVC 또는 TPE 절연체와 클래스 5 또는 클래스 6 미세 연선 도체를 찾으십시오.
6. 케이블을 정기적으로 검사하십시오. 플러그 근처의 꼬임, 응력 백화, 균열 또는 열 변색을 방지합니다. 손상된 케이블을 즉시 제거하십시오.
7. 케이블을 열원에서 떨어진 곳에 보관하세요. 코일형 케이블 위에 무거운 물건을 쌓아 두지 마십시오.

케이블은 유지 관리가 필요 없는 구성 요소가 아닙니다. 올바른 포장 기술, 적절한 케이블 선택(고품질 와이어 및 케이블 압출기 제조를 기반으로 함), 정기적인 검사를 결합하면 장기적으로 안전하고 경제적인 시스템이 생성됩니다. 규격을 준수하고 잘 만들어진 연장 와이어와 값싼 비규격 대안 간의 비용 차이는 거의 몇 달러 또는 파운드를 넘지 않습니다. 실패 결과의 비용 차이는 헤아릴 수 없을 정도로 큽니다.
