압출이란? 와이어 및 케이블 압출기의 작동 원리

압출이란 무엇입니까? 모든 전선 및 케이블의 핵심 프로세스

압출은 원료(일반적으로 열가소성 또는 엘라스토머 화합물)를 녹이고 성형된 다이를 통해 밀어 넣어 균일한 단면 프로파일을 생성하는 연속 제조 공정입니다. 전선 및 케이블 산업에서 이는 다음을 초과할 수 있는 속도로 움직이는 도체에 절연 또는 재킷 레이어를 직접 적용하는 것을 의미합니다. 분당 1,200미터 미세 게이지 데이터 케이블용 고속 회선에서. 그 결과 도체를 보호하고 전기 절연을 제공하며 프리미엄 자동차 또는 의료 등급 제품에서 ±0.01mm까지의 치수 공차를 충족하는 일관된 코팅이 탄생했습니다.

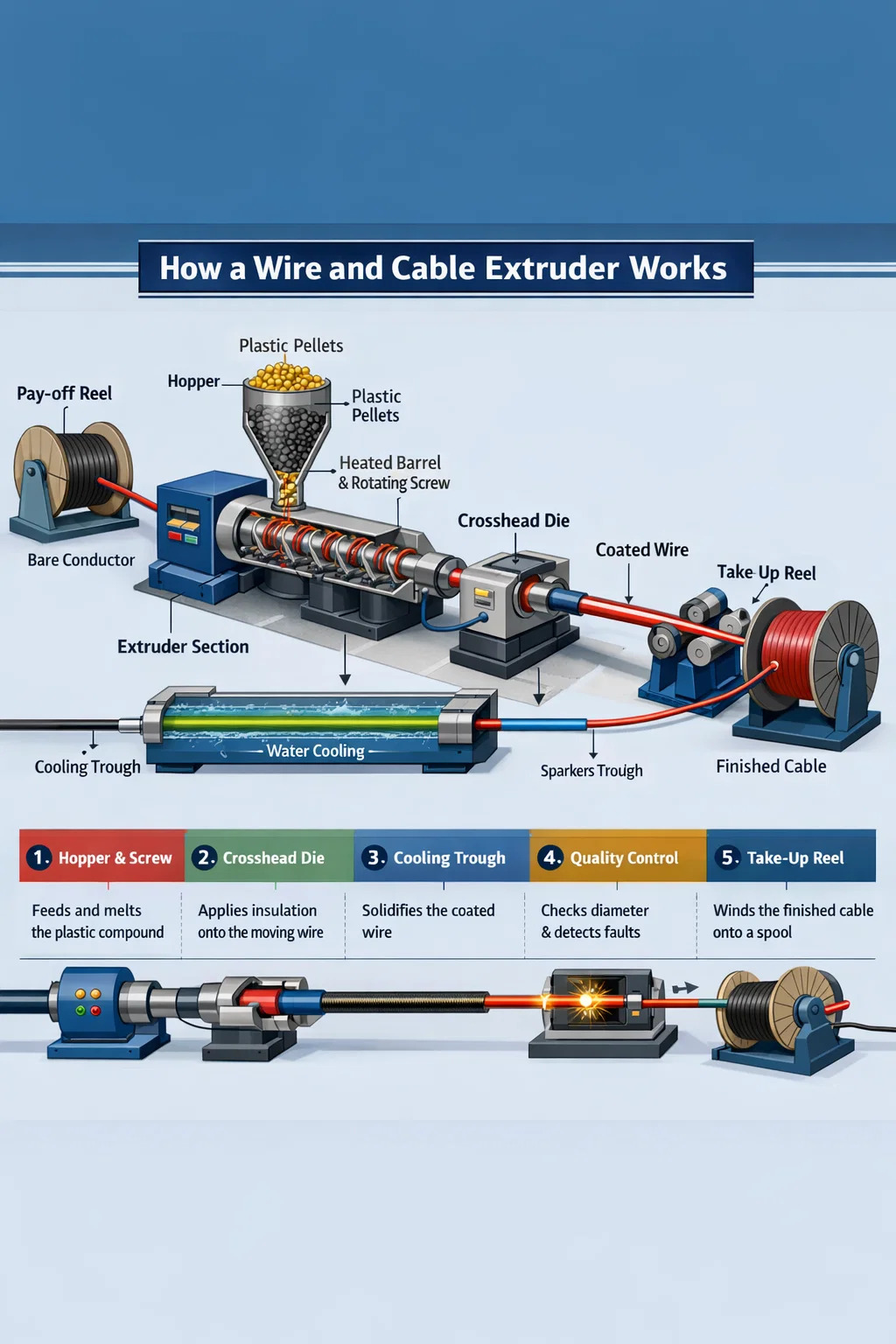

닫힌 금형을 채우고 사이클 시간이 필요한 사출 성형과 달리 압출은 본질적으로 인라인이며 결코 멈추지 않습니다. 와이어 및 케이블 압출기는 가열된 배럴에 펠렛이나 분말을 공급하고, 회전하는 스크류는 화합물을 운반 및 가소화하며, 용융된 재료는 도체 주위에 위치한 크로스헤드 다이를 통해 빠져나갑니다. 그런 다음 코팅된 와이어는 냉각 통에 들어가 스파크 테스터와 직경 게이지를 통과하고 테이크업 릴에 감겨집니다. 이 과정이 모두 한 번에 중단되지 않습니다.

압출이 무엇인지, 그리고 잘 설계된 와이어 및 케이블 압출기와 일반 플라스틱 기계의 차이점을 이해하면 완제품이 첫 번째 생산 실행에서 또는 비용이 많이 드는 재작업 후에 UL, IEC 또는 RoHS 인증을 충족하는지 여부가 결정됩니다.

어떻게 와이어 및 케이블 압출기 실제로 작동합니다

와이어 및 케이블 압출기는 여러 통합 하위 시스템으로 구성됩니다. 각각은 원시 화합물을 치수가 안정적이고 전기적으로 방음된 도체로 변환하는 데 있어 뚜렷한 역할을 합니다.

배럴 및 나사 조립

배럴은 난연성 LSZH(Low Smoke Zero Halogen)와 같은 충전 화합물을 작동할 때 내마모성을 위해 일반적으로 바이메탈 라이닝 처리된 경화 강철 실린더입니다. 내부에서는 플라이트 깊이, 압축비, L/D(길이 대 직경) 비율 등의 형상이 특정 화합물 제품군에 맞게 설계된 나사를 회전시킵니다. PVC 단열재는 일반적으로 L/D가 20:1 ~ 25:1이고 압축비가 3:1에 가까운 나사에 사용됩니다. 중전압 전원 케이블용 가교 폴리에틸렌(XLPE)은 배럴에서 조기 가교를 방지하기 위해 더 길고 부드러운 나사(주로 30:1 L/D)가 필요합니다. 와이어 및 케이블 압출기에서 잘못된 나사를 사용하면 품질이 저하되고 용융 온도가 고르지 않아 결국 불량품이 됩니다.

배럴 온도는 공급 스로트에서 계량 섹션까지 상승하여 일반적으로 4~6개의 독립적인 구역으로 구분됩니다. 표준 PVC의 경우 이는 다이 쪽으로 150°C, 165°C, 175°C 및 180°C의 영역 온도를 의미할 수 있습니다. XLPE는 이후 구역에서 200~220°C에서 더 뜨겁게 작동합니다. 정밀 PID 컨트롤러는 용융 온도의 5°C 드리프트가 점도 변화와 벽 두께 분산으로 직접 변환되기 때문에 각 구역을 ±1°C 이내로 유지합니다.

크로스헤드 다이 - 와이어 압출의 핵심

와이어 및 케이블 압출기와 표준 프로파일 압출기를 구분하는 것은 크로스헤드입니다. 도체는 90도 각도(또는 일부 구성에서는 인라인)로 크로스헤드에 들어가고 다이를 통해 동축으로 나옵니다. 내부에서는 어뢰나 편향기를 사용하여 용융 흐름이 도체 주위로 방향이 바뀌고 다이와 팁 형상에 의해 수렴되어 모든 시계 위치에서 절연체를 균일하게 증착합니다.

크로스헤드 설계에는 두 가지 적용 방법이 있습니다.

• 압력 툴링 - 용융물이 다이 내부의 도체와 접촉하여 압력을 받아 결합됩니다. XLPE 전원 케이블과 같이 접착이 필요한 대부분의 절연 응용 분야에 사용됩니다.
• 튜빙 툴링 - 용융물은 진공 또는 수축률에 따라 다이가 나온 후 도체 위로 끌어내려지는 튜브를 형성합니다. 다중 코어 케이블의 헐렁한 재킷에 일반적입니다.

다이 및 팁 크기 조정은 DDR(Draw-down Ratio) 및 DDB(Draw-down Balance) 공식을 따릅니다. 1.2~1.5 사이의 DDR은 중속 PVC 라인의 일반적인 시작점입니다. LSZH에서 DDR 2.5를 초과하면 용융 균열이 발생할 수 있습니다. 이는 스파크 테스트에 실패한 단열재의 거친 상어 피부 표면입니다.

냉각통 및 다운스트림 장비

다이 후에 코팅된 도체는 수냉식 홈통으로 들어갑니다. 홈통 길이는 라인 속도 및 단열재 벽 두께와 일치해야 합니다. 일반적인 규칙은 200m/분으로 작동하는 1mm 벽 PVC 도체에는 최소 20~30m의 활성 냉각이 필요하다는 것입니다. 냉각이 충분하지 않으면 뜨거운 단열재가 캡스턴 장력으로 변형되면서 치수 변동이 발생합니다. 일부 XLPE 중압 라인은 화학적 가교 제어를 위해 물통 대신 건식 경화 튜브를 사용하지만 물은 대부분의 전선 및 케이블 압출 라인의 표준으로 남아 있습니다.

인라인 계측은 현대 라인에서 협상할 수 없습니다. 다이 출구 직후의 레이저 직경 게이지는 실시간으로 벽 변화를 파악하여 폐쇄 루프 제어를 압출기 스크류 속도 또는 라인 속도에 다시 공급합니다. 절연 등급에 따라 1kV ~ 15kV 전압의 스파크 테스터는 핀홀을 지속적으로 감지합니다. 커패시턴스 모니터는 편심을 감지합니다. 중심에서 벗어난 도체는 와이어 회전 주파수에서 커패시턴스 변화로 표시됩니다.

구성별 와이어 및 케이블 압출기 유형

모든 와이어 및 케이블 압출기가 동일한 것은 아닙니다. 선택한 라인 구성은 제품 범위, 전환 시간, 폐기율 및 자본 투자에 직접적인 영향을 미칩니다.

단일 스크류 압출기 라인

단일 스크류 와이어 및 케이블 압출기는 전 세계 생산량을 장악하고 있습니다. 스크류 1개, 배럴 1개, 드라이브 1개 등의 단순성 덕분에 유지 관리 비용이 낮아지고 제품 전환 시 스크류 교체가 빨라집니다. 120rpm으로 작동하는 60mm 단축 압출기는 다음을 제공할 수 있습니다. 180~220kg/h 400m/min의 속도로 1.5mm² 건물 와이어를 코팅하기에 충분한 PVC 화합물입니다. 고속 데이터 케이블 생산(Cat 6에이, Cat 8)의 경우 한 쌍의 30~45mm 압출기가 1,000m/min을 초과하는 라인 속도에서 개별 도체 절연을 적용합니다.

탠덤 및 공압출 라인

접착 PVC 재킷이 있는 XLPE 절연체 또는 흰색 베이스 위에 컬러 스트라이프 레이어가 있는 자동차 케이블과 같이 두 개 이상의 개별 레이어가 필요한 케이블의 경우 직렬 또는 공압출 라인이 별도의 화합물을 이중 채널 크로스헤드에 공급합니다. 이를 통해 되감기 패스가 제거되어 다층 제품의 처리 비용이 15~25% 절약됩니다. 내부 및 외부 반도체 스크린이 용융된 상태에서 인터페이스에 오염이 발생하지 않고 절연체에 접착되어야 하는 중전압 XLPE 케이블에는 삼중 공압출이 필수입니다.

와이어 및 케이블 압출기에서 가공되는 주요 재료

재료 선택은 스크류 형상, 배럴 야금, 온도 프로필 및 냉각 용량 등 전체 압출기 사양을 좌우합니다. 다음은 주요 화합물 계열과 해당 처리 특성입니다.

PVC(폴리염화비닐)

PVC는 전 세계적으로 와이어 및 케이블 압출기에서 가장 널리 가공되는 화합물로 남아 있으며, 전체 케이블 절연량의 35~40% 무게로. 160~190°C 사이에서 쉽게 처리되고 광범위한 가소제 및 난연성 첨가제 패키지를 수용하며 비용 효율적입니다. 문제는 열 민감성입니다. 200°C 이상 또는 과도한 전단력으로 인해 PVC는 분해되고 HCl을 방출하여 배럴과 크로스헤드를 부식시킵니다. PVC용 나사는 접착력을 줄이기 위해 상대적으로 낮은 압축비(2.5~3.0:1)와 광택 처리된 크롬 도금 플라이트를 사용합니다.

XLPE(교차결합 폴리에틸렌)

XLPE는 중전압(1~35kV) 및 고전압 전력 케이블의 표준 절연재입니다. 과산화물 개시 또는 실란 수분 경화 등의 가교 반응은 압출기 배럴 내부가 아닌 다이 이후에 이루어져야 합니다. 이는 과도한 전단 가열을 피하기 위해 나사 설계를 제한하고 더 길고 낮은 압축 나사가 필요합니다. 건식 경화 질소 튜브는 과산화물 시스템의 경우 200°C 이상의 온도를 유지한 다음 캡스턴 앞의 냉각 구역을 유지합니다. 실란-XLPE 시스템은 단순한 단일 스크류 압출기를 사용하지만 가교 반응을 완료하려면 압출 후 사우나 또는 온수 욕조가 필요합니다.

LSZH/LSOH 화합물

LSZH(저연 무할로겐) 화합물은 알루미늄 삼수화물(ATH) 또는 수산화마그네슘과 같은 미네랄 충전재를 중량 기준으로 50~65% 함유하여 제조됩니다. 이러한 필러는 LSZH의 마모성을 높이고 PVC에 비해 용융 점도를 크게 높입니다. LSZH를 실행하는 와이어 및 케이블 압출기는 더 높은 압력 강하를 관리하기 위해 바이메탈 배럴(최소 60HRC 마모 표면), 경화 합금 나사 및 더 큰 직경의 크로스헤드가 필요합니다. 출력 속도는 동급 PVC 가동보다 20~30% 낮으며 라인 속도는 게이지에 따라 일반적으로 200~400m/min으로 제한됩니다. LSZH는 IEC 60332 및 EN 50266 화재 표준에 따라 터널, 해양 선박, 해양 플랫폼 및 공공 건물에 필수입니다.

불소중합체(PTFE, FEP, ETFE)

불소중합체 절연 케이블은 150~260°C에서 지속적인 서비스가 필요한 항공우주, 군사 및 고온 산업 응용 분야에 사용됩니다. PTFE는 기술적으로 기존의 스크류 압출이 아닌 페이스트 압출 공정(램 압출)입니다. FEP 및 ETFE는 모두 PTFE로 라이닝된 용융 경로 또는 니켈 합금 구조를 갖춘 특수 와이어 및 케이블 압출기에서 용융 가공이 가능합니다. 불소중합체는 340~380°C의 가공 온도에서 표준 강철을 부식시킵니다. 출력 속도는 낮고 툴링 비용은 높지만 성능 프리미엄으로 인해 항공 와이어 번들 및 전자 와이어링 하니스에 대한 투자가 정당화됩니다.

TPE, TPU 및 고무 유사 화합물

열가소성 엘라스토머(TPE)와 열가소성 폴리우레탄(TPU)은 자동차, 로봇 공학, 휴대용 전동 공구 케이블 응용 분야에서 빠르게 성장하여 많은 경우 가황 고무를 대체했습니다. 적당한 나사 수정을 통해 표준 와이어 및 케이블 압출기에서 압출 가능하고 190~220°C에서 처리되며 가황 단계가 완전히 제거됩니다. 특히 TPU는 PVC보다 10~50배 뛰어난 내마모성을 제공하므로 수백만 사이클을 구부리는 드래그 체인 케이블 및 산업용 로봇 케이블에 선호되는 재킷입니다.

압출 품질을 정의하는 중요한 매개변수

와이어 및 케이블 압출의 품질은 단일 변수가 아닙니다. 이는 종종 현대 라인의 폐쇄 루프 자동화를 통해 여러 상호 의존적 매개변수를 동시에 제어한 결과입니다.

편심률 및 벽 두께 균일성

편심(절연체 내 도체의 중심에서 벗어난 위치)은 케이블의 절연 강도와 고전압 내력 테스트를 통과하는 능력에 직접적인 영향을 미칩니다. IEC 60227 및 UL 44는 최대 편심 값을 지정합니다. 공칭 벽이 0.7mm인 1.5mm² PVC 건물 와이어의 경우 최소 벽이 아래로 떨어지지 않아야 합니다. 공칭의 80% 언제든지. 이는 최대 편심률이 0.7mm 벽에서 ±0.14mm임을 의미합니다. 이를 일관되게 500m/분으로 달성하려면 다이 센터링 볼트가 있는 동심도 제어 크로스헤드, 업스트림 도체 가이드, 이상적으로는 크로스헤드 액추에이터에 피드백하는 인라인 정전 용량 모니터가 필요합니다.

용융 온도 및 용융 압력 안정성

다이 헤드의 용융 압력은 공정 안정성의 주요 지표입니다. 스크류 진동, 일관성 없는 펠렛 공급 또는 스크류 플라이트 마모로 인해 발생하는 압력 변동은 완성된 케이블의 직경 변화로 직접적으로 나타납니다. 안정적인 와이어 및 케이블 압출기는 정상 상태에서 용융 압력 변화를 ±2bar 미만으로 유지합니다. 일부 라인에서는 압출기와 크로스헤드 사이에 기어 펌프를 사용하여 다이 압력에서 스크류 출력 변화를 분리함으로써 직경을 ±0.003mm까지 제어할 수 있습니다. 이는 정밀 동축 케이블 및 광섬유 루즈 튜브 재킷에 필요합니다.

라인 속도 및 캡스턴 제어

캡스턴(haul-off 장치)은 인출률을 설정하고 최종 단열재 직경을 직접 제어합니다. 댄서 롤 장력 피드백이 있는 서보 구동 캡스턴은 최신 CNC 라인 제어에서 50~100ms 이내에 직경 게이지 판독값에 반응합니다. ±0.1% 속도 변화보다 나은 엄격한 속도 조절은 0.5% 속도 편위에서도 측정 가능한 직경 변화가 발생하는 얇은 벽 단열재에 필수적입니다. 라인 속도는 주요 처리량 레버이기도 합니다. 라인 속도를 200m/min에서 400m/min으로 두 배로 늘리면 동일한 압출기에서 생산량이 두 배로 늘어나 캡스턴 안정성이 수익성에 직접적인 영향을 미칩니다.

표면 품질 및 스파크 테스트 성능

구덩이, 기포, 줄무늬 또는 거친 질감과 같은 표면 결함은 스파크 테스트에서 전기적 결함으로 가릴 수 있습니다. 단열재의 기포는 화합물의 수분(펠릿을 수분 0.05% 미만으로 사전 건조하여 해결됨), 휘발성 첨가제 또는 용융물에 용해된 공기로 인해 발생합니다. 줄무늬는 종종 크로스헤드의 재료 품질이 저하되었거나 오염되었음을 나타냅니다. 깨끗한 와이어 및 케이블 압출 라인은 생산의 100%에서 지속적인 스파크 테스트를 실행하며, 99.8% 이상의 합격률은 볼륨 절연 라인에 대한 업계 벤치마크입니다.

와이어 및 케이블 압출기 라인 레이아웃 및 보조 장비

완전한 와이어 및 케이블 압출 라인은 압출기 자체 그 이상입니다. 보조 장비의 레이아웃은 스타트업 스크랩, 전환 시간 및 최종 제품의 치수 일관성을 결정합니다.

지불에서 회수까지의 일반적인 절연 라인에는 다음이 포함됩니다.

1. 지불 단위 — 종종 장력 제어 댄서 암 및 릴 변경 기능(활성 또는 정적 보상)을 사용하여 노출된 도체 릴을 고정합니다. 대형 전원 케이블의 경우 릴 무게는 최대 3,000kg입니다.
2. 교정기 및 예열기 - 코일 도체를 곧게 펴고 표면의 습기나 산화를 제거하여 절연 접착력을 향상시킵니다. XLPE 전원 케이블의 경우 도체를 60~120°C로 예열하는 것이 표준입니다.
3. 크로스헤드가 있는 와이어 및 케이블 압출기 - 단열재 또는 재킷을 적용한 코어 유닛.
4. 냉각통 - 단열재의 열충격과 잔류 응력을 방지하기 위해 일반적으로 온도가 감소하는(뜨거운, 따뜻한, 차가운) 2개 또는 3개의 직렬 섹션에서 수냉식으로 수행됩니다.
5. 인라인 측정 — 레이저 OD 게이지, 커패시턴스 모니터, 스파크 테스터 및 선택적으로 정밀 케이블용 벽 두께 X선 스캐너.
6. 캡스턴과 댄서 — 라인 장력과 속도를 유지하는 운반 장치.
7. 마킹 유닛 — 미터 표시, 전압 등급, 표준 인증 및 색상 코딩을 위한 잉크젯 또는 조각 장치.
8. 테이크업/릴링 — 스풀 와인더 또는 드럼 트위스터, 라인 정지를 방지하기 위해 어큐뮬레이터가 장착된 라인에 자동 절단 및 전송 기능이 있습니다.

총 라인 길이는 소형 ​​건물 와이어 절연 라인의 경우 20미터부터 긴 경화 튜브가 있는 중전압 XLPE 라인의 경우 150미터 이상입니다. 견고한 강철 베이스 프레임에 있는 모든 장치의 바닥 공간 계획과 적절한 정렬은 기본입니다. 고속에서 페이오프와 크로스헤드 사이의 정렬이 2~3mm만 어긋나도 도체 진동과 편심 스파이크가 발생합니다.

전선 및 케이블 생산 시 압출 결함 및 해결 방법

잘 관리된 와이어 및 케이블 압출기 라인이라도 생산 중에 결함이 발생합니다. 원인을 신속하게 인식하면 스크랩 실행이 길어지는 것을 방지할 수 있습니다.

생산 요구사항에 맞는 와이어 및 케이블 압출기 선택

올바른 와이어 및 케이블 압출기를 선택하는 것은 제품 범위, 복합 제품군, 필요한 처리량 및 설치 공간 제약을 명확하게 정의하는 것부터 시작됩니다. 기계 견적을 요청하기 전에 정의해야 할 주요 사양은 다음과 같습니다.

• 도체 크기 범위 — 최소(예: 데이터 케이블의 경우 0.1mm²)부터 최대(예: 전원 케이블의 경우 300mm²)까지. 이에 따라 크로스헤드 보어 크기와 나사 직경이 결정됩니다.
• 복합 패밀리 및 벽 두께 — PVC/LSZH/XLPE 각각에는 특정 나사 형상이 필요합니다. 최소 벽 두께 드라이브 다이 및 팁 선택.
• 목표 출력(kg/h) — 회선 속도 × 절연 케이블의 선형 중량으로 계산됩니다. 이는 압출기 스크류 직경과 구동 모터의 크기를 결정합니다.
• 필요한 치수 공차 — 표준 건물 와이어 공차(IEC 60227)는 기본 게이지 피드백으로 달성할 수 있는 반면, 자동차(ISO 6722) 또는 항공우주 표준에서는 기어 펌프 및 X선 벽 측정이 필요합니다.
• 레이어 수 — 단일층 단열재, 이중층(절연 재킷), 삼중 공압출에 따라 단일, 직렬 또는 전체 공압출 라인이 필요한지 여부가 결정됩니다.
• 자동화 수준 — 완전 자동화된 릴 교체, 접합 및 폐쇄 루프 직경 제어는 자본 비용을 추가하지만 고속 라인의 인건비 및 시동 스크랩을 30-60% 줄입니다.

A 60mm 와이어 및 케이블 압출기 25:1 L/D 나사, 기어 펌프 및 인라인 레이저 게이지는 0.75~16mm² 범위의 범용 PVC/LSZH 건물 전선 절연 라인에 대한 일반적인 시작 사양입니다. 자동화 수준 및 시장에 따라 설치 라인 가격은 $300,000 ~ $800,000 USD로 예상됩니다. XLPE 중전압 케이블 생산의 경우 삼중 공압출 라인은 200만 달러부터 시작하며 완전 건식 경화 VCV 수직 타워의 경우 800만 달러를 초과할 수 있습니다.

특수 케이블 응용 분야의 압출

자동차 와이어 하네스 케이블

자동차 와이어 하니스 케이블은 치수 일관성과 처리량 측면에서 가장 까다로운 케이블 중 하나입니다. 일반적인 자동차 OEM 배선 하니스 공장에서는 0.13mm² ~ 6mm² 범위의 절연 전선을 하루에 수백만 미터 소비합니다. 이 부문의 와이어 및 케이블 압출기 라인은 다음과 같이 운영됩니다. 600~1,200m/분 0.13mm² 도체에서 벽 두께가 0.15mm에 불과한 미세 게이지. 복합 선택에는 PVC(표준), XLPE가 포함되며, 125°C 또는 150°C 연속 정격이 필요한 엔진 근처의 고온 구역을 위한 ETFE 또는 PP도 점차 늘어나고 있습니다. 색상으로 구분된 단열재는 하니스 조립에 매우 중요하므로 인라인 비색 검사를 통한 정확한 색상 일치가 자동차 라인의 표준입니다.

잠수함 및 고전압 케이블

규모 면에서 정반대인 해저 전력 케이블과 초고압(EHV) 육상 케이블은 이용 가능한 가장 큰 전선 및 케이블 압출기 구성을 사용합니다. 500mm² ~ 2,500mm²의 도체 단면적에는 내부 반도체 스크린, XLPE 절연체 및 외부 반도체 스크린이 3~10m/분의 속도로 단일 패스로 적용되는 삼중 공압출 라인이 필요합니다. 15~25mm의 단열재 벽 두께에는 대형 스크류 압출기(직경 120~200mm)와 50~80m의 긴 질소 경화 튜브에서 매우 높은 부피 출력이 필요합니다. 220-525kV 케이블 등급의 절연 청결도 요구 사항은 특별합니다. XLPE에서 125미크론보다 큰 금속 입자는 금지되어 있으며 크로스헤드 주변의 초청정 복합 처리 및 클린룸 조립 영역이 필요합니다.

데이터 및 통신 케이블

Cat 6, Cat 6A 및 Cat 8 이더넷을 위한 구조화된 케이블링과 광대역 분배를 위한 동축 케이블은 내전압 요구 사항보다는 엄격한 정전 용량 및 임피던스 균일성 요구 사항을 부과합니다. 솔리드 코어 Cat 6A의 경우 절연체는 일반적으로 0.57mm 도체의 0.25~0.35mm 벽에 발포 FEP 또는 솔리드 HDPE이며 800~1,000m/분으로 생산됩니다. 발포 공정(질소 주입을 통한 물리적 발포 또는 아조디카본아미드를 사용한 화학적 발포)은 유전 상수를 2.3(고체 HDPE)에서 1.5~1.8(발포)로 줄여 Cat 6A가 500MHz 대역폭에 도달할 수 있게 해줍니다. TIA-568 표준의 ±3Ω 공차 내에서 임피던스를 유지하려면 폼 절연 와이어 및 케이블 압출기의 직경 제어가 ±0.005mm보다 더 엄격해야 합니다.

와이어 및 케이블 압출기 서비스 수명을 연장하는 유지 관리 방법

와이어 및 케이블 압출기는 자본 집약적 자산입니다. 적절한 유지 관리는 가동 시간, 일관된 품질, 몇 달이 아닌 몇 년 단위로 측정되는 스크류/배럴 서비스 수명으로 직접적으로 이어집니다.

• 스크류 및 배럴 마모 모니터링 — 교정된 장비를 사용하여 6~12개월마다 배럴 보어 직경과 스크류 플라이트 직경을 측정합니다. 스크류와 배럴 사이의 직경 간격이 0.4~0.6mm(스크류 크기에 따라 다름)를 초과하면 출력 일관성이 떨어지고 누출 흐름이 증가합니다. 배럴이 동일한 마모 단계에 도달하기 전에 나사를 교체하는 것이 일반적으로 두 가지를 동시에 교체하는 것보다 비용 효율적입니다.
• 크로스헤드 청소 빈도 — LSZH 및 착색 화합물은 품질이 저하된 재료 걸림을 제거하기 위해 생산 시간 8~24시간마다 크로스헤드 분해 및 청소가 필요합니다. 깨끗한 라인의 PVC 천연 화합물은 청소 사이에 200~500시간 동안 작동할 수 있습니다. 가동을 중단하기 전에 내열성 퍼지 화합물을 사용하는 예정된 퍼지 주기는 분해하지 않고 잔류물을 제거하고 간격을 연장합니다.
• 배럴 히터 및 열전대 검사 — 결함이 있는 히터 밴드 및 열전대는 종종 화합물 또는 나사 문제로 잘못 진단되는 온도 영역 이상을 유발합니다. 12~18개월마다 예방 조치로 열전대를 교체하십시오. 분기별로 히터 클램프의 헐거움과 과열점을 검사하십시오.
• 드라이브 및 기어박스 서비스 — 압출기 기어박스는 높은 주기적 토크 부하에서 작동합니다. OEM이 지정한 기어 오일 교환 간격(일반적으로 4,000~8,000시간마다)을 따르십시오. 연간 2회 기어박스의 진동 분석을 통해 치명적인 고장과 예상치 못한 가동 중단 시간이 발생하기 전 베어링 마모를 식별합니다.
• 게이지 및 스파크 테스터 교정 — 레이저 직경 게이지는 매달 NIST 추적 가능한 참조 목표에 대한 교정이 필요합니다. 스파크 테스터는 각 교대 시작 시 알려진 휴일(단열재의 핀홀)에 대해 검증되어야 합니다. 오류를 놓치는 교정되지 않은 스파크 테스터는 테스터가 전혀 없는 것보다 더 나쁩니다.

오늘날 와이어 및 케이블 압출을 형성하는 업계 동향

와이어 및 케이블 압출 기술은 EV 충전 인프라, 재생 에너지 상호 연결 및 고속 데이터 네트워크로의 광범위한 케이블 산업 전환과 함께 발전하고 있습니다.

EV 충전 케이블 수요

전기 자동차 DC 고속 충전 케이블에는 1,000V DC에서 최대 500A의 연속 전류를 처리할 수 있고 -40°C에서 굽힘 반경이 30mm 미만인 유연한 TPU 또는 실리콘 재킷이 필요합니다. 이 케이블은 냉각 유체를 운반하는 구리 튜브 위에 압출 절연체를 갖춘 수냉식 도체 설계를 사용합니다. 이 제품의 와이어 및 케이블 압출기 라인은 구리 도체 위의 절연, 어셈블리 위의 외장 등 여러 동시 레이어 애플리케이션을 처리하는 동시에 케이블이 서비스 중에 수천 번 걸리고 반동할 수 있는 유연성 특성을 유지해야 합니다. 글로벌 EV 충전 케이블 수요는 2030년까지 CAGR 20% , 새로운 와이어 및 케이블 압출기 생산 능력에 상당한 투자를 추진하고 있습니다.

인더스트리 4.0 및 디지털 압출 라인

최신 와이어 및 케이블 압출기 제어 시스템은 레시피 관리 및 SPC 데이터 로깅 기능을 갖춘 단일 PLC 또는 PC 기반 HMI를 통해 압출기 드라이브, 배럴 온도, 기어 펌프, 직경 게이지, 캡스턴 및 테이크업 등 모든 라인 구성 요소를 연결합니다. 디지털 압출 라인은 수백 가지 케이블 유형에 대한 프로세스 레시피를 저장하므로 수동 설정이 필요 없으며 잘 설계된 시스템에서 도구 없이 15분 이내에 제품 전환이 가능합니다. OPC-UA 연결을 통해 라인은 실시간 생산 데이터를 MES 및 ERP 시스템에 공급할 수 있어 복합 로트에서 완성된 릴까지 추적이 가능합니다. 이는 자동차 IATF 16949 인증을 위한 필수 기능이자 유틸리티 케이블 프로젝트에서 점점 더 요구되는 기능입니다.

지속 가능하고 재활용 가능한 복합 압출

EU의 순환 경제 실행 계획 및 REACH 규정에 따른 규제 압력으로 인해 재활용이 불가능한 열경화성 수지(XLPE) 및 할로겐화(PVC) 단열재에서 수명이 다하면 재활용할 수 있는 열가소성 XLPE 대체재(TR-XLPE, HFFR-TP)로의 전환이 가속화되고 있습니다. 이 새로운 화합물은 나사 수정을 통해 기존 와이어 및 케이블 압출기 플랫폼에서 가공할 수 있지만 기존 PVC보다 더 좁은 공정 창과 더 정밀한 온도 제어가 필요합니다. 컴파운드 공급업체와 압출기 OEM은 이러한 재료를 효율적으로 처리하기 위해 새로운 툴링 형상과 배럴 코팅을 공동 개발하고 있으며, 여러 상용 라인에서는 이미 유럽과 아시아의 생산 규모에서 중전압 케이블용 TR-XLPE 컴파운드를 사용하고 있습니다.
