케이블 와이어는 얼마나 깊습니까? 설치 깊이 가이드

직접적인 대답: 케이블 와이어는 얼마나 깊이 묻혀 있습니까?

케이블 와이어는 다음과 같은 깊이에 묻혀 있습니다. 6인치(15cm) ~ 36인치(91cm) 케이블 유형, 애플리케이션, 전압 수준 및 지역 규정 요구 사항에 따라 다릅니다. 주거 환경에서는 저전압 조경 배선이 지면 아래 6인치에 설치될 수 있는 반면, 고전압 송전선은 36인치 이상 깊이에 설치될 수 있습니다. 미국 NEC(National Electrical Code)에서는 케이블 유형 및 설치 환경에 따라 크게 달라지는 최소 매설 깊이를 규정합니다.

이러한 깊이를 이해하는 것은 단순히 규정 준수의 문제가 아니라 케이블의 안전성, 내구성 및 장기적인 성능에 직접적인 영향을 미칩니다. 정밀하게 제작된 케이블 와이어 및 케이블 압출기 지정된 깊이에서 지하 설치의 기계적 및 환경적 스트레스를 견딜 수 있도록 설계된 특정 단열재 두께와 재킷 재료로 설계되었습니다.

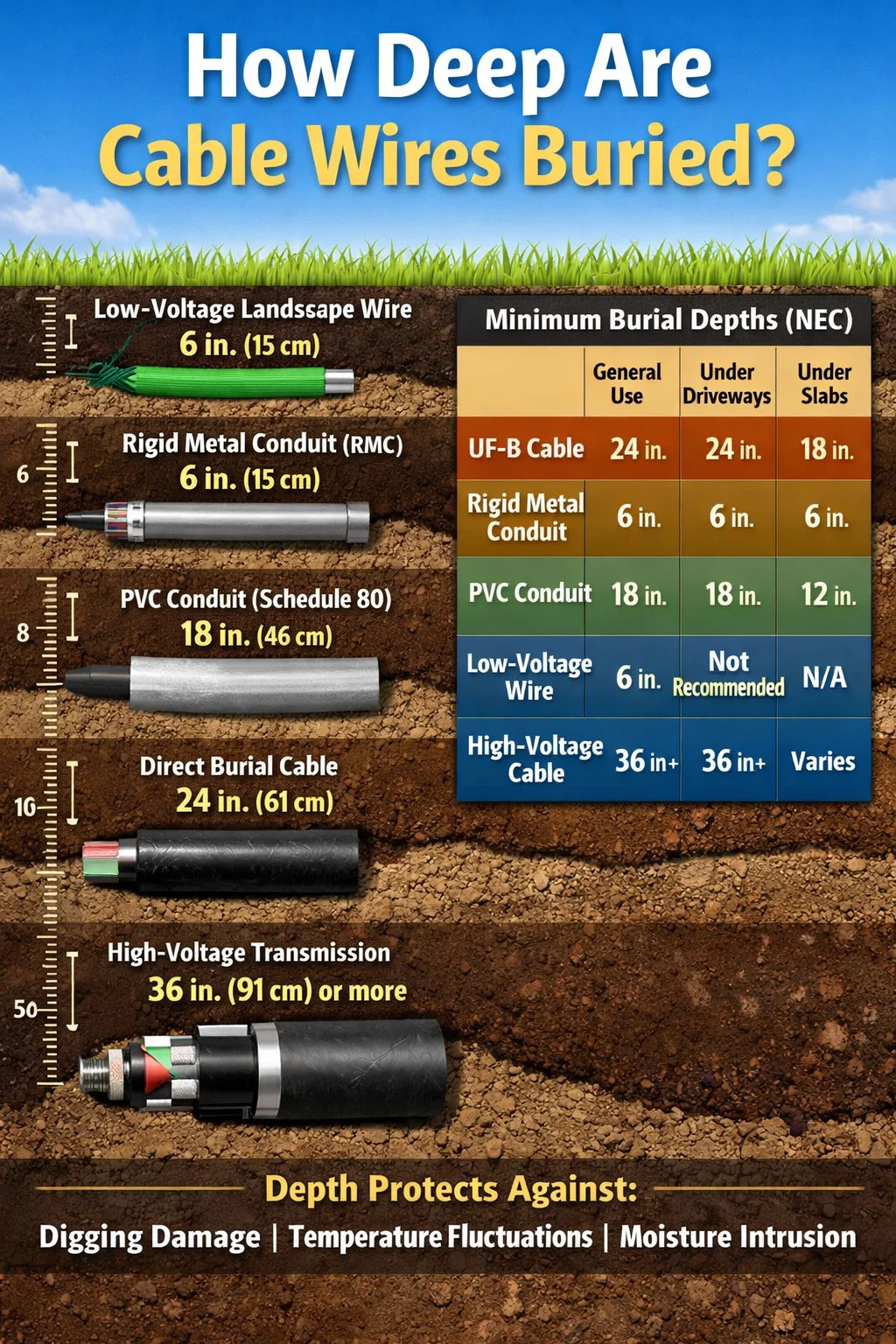

다음은 NEC 표 300.5에 따른 표준 최소 매장 깊이에 대한 빠른 참조 요약입니다.

대부분의 사람들이 생각하는 것보다 매장 깊이가 더 중요한 이유

매장 깊이는 코드 작성자가 고안한 임의의 규칙이 아닙니다. 케이블이 지하에 배치되면 복잡한 물리적 위협에 직면하기 때문에 존재합니다. 표면 활동(사람의 통행, 차량, 정원 가꾸기 도구, 동결-해동 주기, 굴 파기 동물)은 모두 깊이에 따라 약화되는 기계적 힘을 생성합니다. 잔디 표면에서 6인치 아래에 있는 케이블은 표준 정원 삽으로 인해 심각한 위험에 처해 있습니다. 24인치의 동일한 케이블은 잘 보호됩니다.

기계적 손상 외에도 깊이도 중요합니다 열 안정성 . 토양 온도는 표면 근처에서 급격하게 변동합니다. 많은 북미 기후에서는 토양의 상단 12인치가 영하에서 겨울과 여름 사이에 30°C(86°F) 이상까지 올라갈 수 있습니다. 이러한 극단적인 온도로 인해 케이블 절연체와 재킷 재료가 해당 조건에 맞는 등급이 아닌 경우 팽창, 수축을 일으키고 결국 갈라지거나 경화됩니다. 현대에서 생산되는 케이블 와이어 및 케이블 압출기 열 분해에 저항하는 가교 폴리에틸렌(XLPE) 또는 특수 PVC 화합물을 사용하지만 이러한 재료라도 매립 깊이가 더 깊어서 완충 온도 환경의 이점을 누릴 수 있습니다.

수분은 또 다른 중요한 요소입니다. 얕은 깊이에서 케이블은 침투하는 지표수, 관개 및 고임에 노출됩니다. 직접 매립 케이블은 설계상 방수 기능이 있지만 수년에 걸쳐 반복되는 습식-건식 사이클링으로 인해 커넥터, 종단 및 밀봉되지 않은 부분이 여전히 저하됩니다. 30~36인치의 인프라 케이블을 설치하는 유틸리티 및 계약업체는 최소 코드 깊이의 주거용 설치에 비해 습기 관련 고장 발생률이 현저히 낮다고 보고했습니다.

지하 케이블의 유형과 특정 깊이 요구 사항

모든 케이블이 동일하게 제작되는 것은 아니며 구성의 차이는 서로 다른 케이블을 사용하여 제조되는 방식에 직접적으로 기인합니다. 와이어 및 케이블 압출기 구성 — 다양한 깊이 요구 사항 및 매장 적합성으로 직접 변환됩니다.

UF-B(지하 공급 장치) 케이블

UF-B 케이블은 미국의 주거용 건축에 사용되는 가장 일반적인 직접 매설 케이블입니다. "B" 지정은 도관 없이 지하 매장에 적합함을 나타냅니다. 도체는 개별적으로 절연되어 있으며 전체 어셈블리는 습기, 곰팡이 및 부식에 강한 견고한 열가소성 재킷으로 둘러싸여 있습니다. NEC는 UF-B가 최소한으로 매장되도록 요구합니다. 24인치 도관없이 실행할 때. 이 깊이는 일상적인 굴착 활동과 표면 하중으로부터 적절한 보호를 제공합니다.

일반적인 응용 분야에는 실외 콘센트 회로, 차고 하위 패널, 별채 피드 및 더 높은 전압의 정원 조명이 포함됩니다. 분리된 차고에 20암페어 실외 회로를 공급하는 12/2 UF-B 케이블은 조경, 통로 또는 잔디 아래를 포함하여 전체 운행 동안 24인치 전체를 묻어야 합니다.

도관의 THWN/THHN 와이어

THWN 및 THHN은 도관 내부에서 사용하도록 고안된 개별 도체이며 단독으로 직접 매설할 수 있는 등급은 아닙니다. 그러나 다음 위치에 설치하면 RMC(강성 금속 도관) , NEC는 다음과 같은 매장 깊이를 허용합니다. 6인치 . 이는 도관 자체가 깊이가 제공하는 기계적 보호 기능을 제공하기 때문입니다. 6인치 트렌치의 RMC는 24인치의 베어 케이블보다 삽 충격에 훨씬 더 강합니다.

Schedule 80 PVC 도관은 중간 지점을 제공합니다. 즉, Schedule 40보다 내충격성이 뛰어나며 최소 18인치의 매설이 필요합니다. 가장 일반적으로 사용되는 유형인 Schedule 40 PVC 도관은 일반 사용 시 18인치, 콘크리트 아래 12인치에 매설되어야 합니다.

저전압 조경 및 관개 케이블

정원 경로 조명, 조경 스피커 및 점적 관개 컨트롤러에 사용되는 케이블과 같이 30V 미만에서 작동하는 케이블은 단지 30V 이하로 매립하는 것이 허용됩니다. 6인치 . 여기서의 논리는 낮은 전압으로 인해 감전 위험이 최소화된다는 것입니다. 그럼에도 불구하고 6인치는 대부분의 정원 도구에서 간신히 벗어날 수 있습니다. 많은 전문 조경사들은 특히 재배 지역에서 실질적인 안전 여유를 확보하기 위해 8~10인치의 저전압 케이블을 매설합니다.

통신 및 데이터 케이블

매설 전화, 광섬유 및 데이터 케이블은 일반적으로 설치 유틸리티 또는 TIA(통신 산업 협회)에서 설정한 자체 표준을 따릅니다. 광섬유 케이블은 종종 땅에 묻혀 있습니다. 18~36인치 , 도로 및 진입로 아래에는 더 깊은 설치가 필요합니다. 이러한 케이블은 접지 접촉 및 설치류 저항에 최적화된 다중 완충층, 강도 부재 및 외부 재킷을 적용하는 고도로 전문화된 와이어 및 케이블 압출기 시스템을 사용하여 생산됩니다.

고전압 유틸리티 전송 케이블

2,000V 이상의 전압을 전달하는 지하 전송 케이블은 주거용 NEC가 아닌 유틸리티 엔지니어링 사양의 적용을 받습니다. 일반적인 매장 깊이는 다음과 같습니다. 91~152cm(36인치~60인치) , 일부 도시 덕트 뱅크 설치에서는 덕트 뱅크 상단이 지면보다 30인치 아래에 위치할 수 있으며 내부 케이블은 여전히 더 깊게 연결될 수 있습니다. 이 케이블은 XLPE 절연, 금속 차폐, 외장 및 다층 외부 재킷을 특징으로 하는 대규모 와이어 및 케이블 압출기 라인에서 제조되는 가장 복잡한 제품 중 하나입니다.

와이어 및 케이블 압출기 기술이 지하 케이블 성능을 정의하는 방법

매설 깊이에 관계없이 케이블이 생존할 수 있는 능력은 거의 전적으로 케이블 제조 방법에 따라 달라집니다. 에이 와이어 및 케이블 압출기 케이블 생산의 핵심 기계입니다. 열가소성 또는 열경화성 화합물을 녹여 정밀하게 제어되는 온도, 압력 및 속도 조건에서 도체 위에 균일하게 도포합니다. 이 공정의 품질은 단열재 두께 일관성, 재킷 접착력, 공극 없는 단면적 및 환경 스트레스 요인에 대한 저항성을 결정합니다.

지하 케이블 생산에 사용되는 압출기 유형

절연재와 케이블 유형에 따라 여러 범주의 와이어 및 케이블 압출기가 사용됩니다.

• 단일 스크류 압출기 — PVC, 폴리에틸렌 또는 TPE 재킷을 케이블에 적용하기 위한 가장 일반적인 구성입니다. 회전하는 스크류는 도체의 다이를 통해 화합물을 녹이고 전달합니다. UF-B 외부 재킷 애플리케이션, 저전압 조경 케이블 및 범용 배선에 사용됩니다.
• 탠덤 및 삼중 헤드 압출기 라인 — 절연, 반도체 층 및 외부 재킷을 순차적으로 또는 동시에 적용해야 하는 다층 케이블 구성에 사용됩니다. 이는 층 무결성이 유전체 성능에 직접적인 영향을 미치는 중전압 및 고전압 지하 케이블을 생산하는 데 필수적입니다.
• CV(연속 가황) 라인 — XLPE 절연 케이블에 사용되는 특수 와이어 및 케이블 압출기 시스템입니다. 압출 후, 케이블은 가교가 일어나는 질소나 증기로 채워진 가열된 튜브를 통과합니다. 이러한 방식으로 생산된 XLPE는 연속적으로 최대 90°C, 단락 조건에서 최대 250°C의 도체 온도를 견딜 수 있습니다. 이는 매설 전송 케이블에 필수적인 특성입니다.
• 전차선 연속 가황(CCV) 라인 — 케이블이 현수선 모양의 튜브를 통과하는 변형으로, 교차 연결 중에 케이블 형상을 유지하기 위해 중력에 의존합니다. 이는 그리드 인프라용으로 36인치 이상 매립된 케이블을 포함하여 가장 까다로운 고전압 케이블에 사용됩니다.

단열재 및 매장 적합성

와이어 및 케이블 압출기에 공급되는 화합물에 따라 특정 매설 깊이 및 환경에 대한 최종 케이블의 적합성이 결정됩니다.

와이어 및 케이블 압출기는 벽 두께에 대해 극도로 엄격한 허용 오차(일반적으로 전원 케이블의 경우 ±5% 이상)를 유지해야 합니다. 왜냐하면 고르지 않은 절연은 설치 후 몇 년 동안 유전체 고장으로 이어질 수 있는 국부적인 전기 응력 지점을 생성하기 때문입니다. 깊이 매설된 케이블의 경우 이러한 고장을 감지하고 수리하는 것은 비용이 많이 들고 파괴적이므로 압출기 단계의 제조 품질이 장기적 매설 케이블 신뢰성에 있어 가장 중요한 단일 요소입니다.

NEC 이외의 지역적 변형 및 코드 차이점

NEC는 미국의 매장 깊이에 대한 기준을 제공하지만 적용 가능한 유일한 표준은 아니며 많은 경우 가장 엄격한 표준도 아닙니다. 지역 수정안, 주 규정, 유틸리티 지역권 요구 사항 및 국제 표준은 모두 NEC 최소값 이상으로 필요한 매장 깊이를 늘릴 수 있습니다.

미국 현지 수정안

많은 관할권에서는 지역 개정을 통해 NEC를 채택합니다. 예를 들어 캘리포니아에는 Title 24를 통해 특정 용도에 따라 더 깊은 매장을 요구할 수 있는 추가 요구 사항이 있습니다. 북부 주의 일부 지방자치단체에서는 서리 선 깊이를 설명하기 위해 더 깊은 매립을 요구합니다. 미네소타나 메인에서는 서리 침투가 48~60인치에 달할 수 있으며, 유틸리티 및 일부 주거 규정에서는 동결 관련 피해를 방지하기 위해 매설 깊이를 NEC 최소값보다 훨씬 높게 설정합니다.

국제표준

미국 이외의 지역에서는 지하 케이블 깊이 요구 사항이 상당히 다양합니다.

• 영국(BS 7671 / IET 배선 규정): 정원의 케이블은 최소한 땅에 묻어야 합니다. 450mm(약 18인치) , 도로 아래의 케이블은 케이블 타일이나 경고 테이프와 같은 추가적인 기계적 보호를 통해 600mm(약 24인치)가 필요합니다.
• 독일(DIN VDE 표준): 전원 케이블은 일반적으로 최소 600mm로 매립되며, 도로 및 공공 장소에는 1000mm(약 39인치)가 필요합니다.
• 호주(AS/NZS 3000): 최소 깊이 범위는 정원 도관 케이블의 경우 500mm부터 차량 접근 영역 아래 케이블의 경우 900mm까지입니다.
• 중국(GB 표준): 저압 지중 케이블은 일반적으로 700mm가 필요하지만, 고전압 케이블은 도시 지역에서 1000mm 이상이어야 합니다.

이러한 차이는 규제 전통뿐만 아니라 토양 상태, 교통 부하 및 지역 지상 교란 활동의 성격을 반영합니다. 도시 인프라가 밀집된 국가에서는 케이블 손상(수천명의 전력 공급 중단)으로 인해 추가 설치 비용이 정당화되기 때문에 요구 사항이 더 까다로워지는 경향이 있습니다.

케이블 와이어 매설 시 실제 설치 고려 사항

필요한 깊이를 아는 것은 시작점일 뿐입니다. 매설된 케이블 설치를 올바르게 수행하려면 케이블이 의도한 20~40년 사용 수명 동안 안정적으로 작동하는지 여부를 결정하는 일련의 결정과 예방 조치가 필요합니다.

트렌치 준비 및 침구

트렌치 베드의 품질은 깊이만큼 중요합니다. 케이블은 시간이 지남에 따라 점 접촉 응력을 생성할 수 있는 암석이나 고르지 않은 토양에 놓여 있어서는 안 됩니다. 표준 관행에서는 케이블 아래에 3인치(75mm)의 고운 모래 또는 스크린된 토양 층이 필요하며, 트렌치가 천연 토양으로 다시 채워지기 전에 그 위에 유사한 모래 덮개가 있어야 합니다. 고전압 케이블의 경우 이 모래층은 6인치(150mm) 이상이 될 수 있습니다. 이는 기계적 보호뿐만 아니라 압축되고 균일한 백필이 보다 일관된 열 전도성을 제공하기 때문에 지정됩니다. 이는 전류 흐름으로 인한 열 방출이 전류 용량 등급에 영향을 미치는 케이블에 중요합니다.

경고 테이프 및 마킹 시스템

깊이에서 케이블 위 12인치 , 설치자는 감지 가능한 지하 경고 테이프를 설치해야 합니다. 이 밝은 플라스틱 테이프(일반적으로 전기용 노란색, 통신용 주황색)는 미래의 굴착자가 케이블에 도달하기 전에 경고합니다. 고가 또는 고전압 설치의 경우 자기적으로 감지 가능한 테이프 또는 추적 와이어가 추가되어 굴착 없이 케이블 탐지기를 사용하여 전자 위치를 찾을 수 있습니다.

도관을 사용한 깊이 감소 전략

24인치 깊이까지 굴착하는 것이 비현실적인 경우(예: 조경, 파티오 아래 또는 나무 뿌리 근처) 견고한 금속 도관으로 전환하면 매장 깊이를 6인치까지 줄일 수 있습니다. 이는 합법적이고 널리 사용되는 전략입니다. 도관은 접합부에서 적절하게 방수 처리되어야 하며 적절한 입구 및 출구 장치가 있어야 합니다. 케이블이 도관에서 직접 매설로 전환되는 모든 지점은 주의 깊게 관리해야 합니다. 이 접합부는 일반적인 실패 지점이기 때문입니다.

발굴하기 전에 전화하세요

케이블 매설을 위해 트렌치를 파기 전에 유틸리티 위치 찾기 서비스에 문의하는 것은 선택 사항이 아니며 대부분의 관할권에서 법적으로 요구됩니다. 미국에서는 전화하면 811(국내 "발굴 전 전화" 번호) 영업일 기준 2~3일 이내에 작업 영역의 모든 지하 유틸리티 표시가 시작됩니다. 가스, 전기, 물, 통신 등 유틸리티 케이블은 이전 코드, 다른 계약자 또는 비표준 구성에 따라 설치되었기 때문에 표준이 요구하는 것과 다른 깊이에 매설될 수 있습니다. 기존 지하 케이블은 현재 코드에 24인치가 필요한 경우에도 일반적으로 12~18인치 깊이에서 발견됩니다.

등급 이하의 접합 및 연결

NEC는 나열된 지하 스플라이스 키트(접합부에서 케이블의 매설 등급을 유지하는 방수 젤 충전 커넥터 또는 열수축 어셈블리)로 만들어진 경우 UF-B 케이블에 대한 직접 매설 스플라이스를 허용합니다. 그러나 업계 모범 사례에서는 가능할 때마다 지하 접합을 권장하지 않습니다. 각 스플라이스는 잠재적인 약점이 됩니다. 긴 케이블은 연결 길이가 허용될 때마다 접근 가능한 정션 박스 또는 표면 수준의 당김 상자에서 연속적인 길이를 사용해야 합니다. 지상에 설치된 접속함은 습하거나 습한 장소에 적합한 등급이어야 하며 접근 가능한 상태를 유지해야 합니다.

압출기 라인의 케이블 구성이 매몰 깊이 선택에 미치는 영향

매립형 애플리케이션을 위해 서로 다른 케이블 제품 중에서 선택하는 설치자는 사실상 서로 다른 제조 철학 중에서 선택하는 것입니다. 고정밀도로 제작된 케이블 와이어 및 케이블 압출기 엄격한 공정 제어를 갖춘 라인은 더 낮은 품질 표준에서 생산된 라인보다 더 균일한 절연, 더 나은 재킷 접착력, 더 일관된 전기 및 기계적 성능을 갖습니다. 둘 다 기술적으로 동일한 등급 및 목록을 가지고 있더라도 말입니다.

예를 들어, AWG 및 전압 정격이 동일한 두 개의 UF-B 케이블은 다음과 같이 크게 다를 수 있습니다.

• 재킷 동심도 — 도체가 절연체 내에서 얼마나 중앙에 위치하는지. 일관되지 않은 압출기 다이 정렬로 인해 동심도가 좋지 않아 유전체 파괴에 취약한 얇은 지점이 생성됩니다.
• 재킷 두께 균일성 — 둘레 둘레가 0.8mm에서 1.4mm까지 다양한 외부 재킷은 고르지 않은 기계적 보호 기능을 제공합니다. CNC 제어 압출기 라인에서 생산된 프리미엄 케이블은 재킷 두께를 ±0.05mm 이내로 유지합니다.
• 재료 합성 품질 — UV 안정제, 가소제 유형 및 필러 함량을 포함한 특정 PVC 또는 PE 복합 조성은 시간이 지남에 따라 케이블이 매설된 환경에서 유지되는 방식에 직접적인 영향을 미칩니다. 저렴한 화합물은 초기 목록 테스트를 통과할 수 있지만 실제 토양 환경에서는 더 빨리 분해됩니다.
• 도체 품질 — 정밀한 공차로 제작된 무산소 또는 고전도성 구리는 낮은 등급의 구리보다 산화에 더 잘 저항합니다. 특히 장기적인 접촉 저항 축적으로 인해 과열이 발생할 수 있는 매립된 스플라이스 지점과 종단부에서 더욱 그렇습니다.

매설 용도로 케이블을 선택할 때(특히 설치 후 접근하기 어려운 케이블) 케이블 출처와 제조 품질은 단순한 마케팅 고려사항이 아닌 합법적인 선택 기준입니다. 최신 와이어 및 케이블 압출기 기술, 인라인 스파크 테스트 및 편심 모니터링 시스템에 투자하는 제조업체의 케이블은 측정 가능한 장기적 지하 성능을 제공합니다.

매설된 케이블 고장으로 이어지는 일반적인 실수

주거용 및 경상업용 분야에서 매설된 케이블 고장의 대부분은 제품 결함보다는 작은 설치 오류로 인해 발생합니다. 이러한 실패 모드를 이해하면 매몰 깊이 요구 사항이 존재하는 이유와 이를 엄격하게 준수하는 것이 왜 중요한지 설명하는 데 도움이 됩니다.

• 깊이가 충분하지 않음: 가장 흔한 실수입니다. 주택 소유자와 시공업자는 시간을 절약하기 위해 케이블을 12인치 또는 8인치에 매립하지만 몇 년 내에 일상적인 정원 작업으로 인해 케이블이 손상됩니다. 실외 콘센트에 전원을 공급하는 매립된 12/2 UF-B를 관통하는 단일 스페이드가 차단기를 작동시키고 연결된 장비를 손상시키는 결함을 일으킬 수 있으며 최악의 경우 과전류 보호 장치가 올바르게 작동하지 않을 경우 화재가 발생할 수 있습니다.
• 잘못된 케이블 유형 사용: 표준 NM-B(Romex)는 실내 케이블이며 직접 매설 목록에 없지만 정기적으로 매설 설치물에서 발견됩니다. NM-B는 UF-B의 견고한 열가소성 재킷이 부족하며 토양 수분에 노출되면 일반적으로 2~5년 내에 급속히 분해됩니다.
• 부적절한 백필: 모래층 없이 암석이나 점토 토양으로 직접 되메움하면 기계적 점 응력이 발생하고, 점토 토양에서는 케이블 주위에 물이 흘러 재킷 성능 저하가 가속화됩니다.
• 전환 시 보호 건너뛰기: 매설된 케이블이 건물 안으로 들어가거나 지하에서 지상으로 전환되는 경우, 마감된 지상에서 최소 8인치 연장되는 도관으로 보호해야 합니다. 등급 수준 전환 시 보호되지 않은 케이블은 물리적 손상, UV 저하 및 습기 침투에 매우 취약합니다.
• 케이블 경로에 대한 문서가 없습니다. 되메우기 전에 케이블 경로를 사진으로 찍거나 스케치하지 못한다는 것은 미래의 주택 소유자나 계약자가 위치 파악 서비스 없이는 케이블이 어디에 묻혀 있는지 알 수 없다는 것을 의미하며 위치 찾기 서비스가 항상 얕은 깊이에서 작은 주거용 케이블을 찾을 수는 없습니다.

특정 상황 및 케이블 배선에 대한 깊이 요구 사항

단일 설치 내의 다양한 위치에는 다양한 매설 깊이가 필요할 수 있습니다. 즉, 부지를 가로지르는 단일 케이블이 다양한 지형 유형을 횡단할 때 깊이를 변경해야 할 수 있습니다.

잔디밭과 정원 아래

24인치의 UF-B는 잔디밭의 표준입니다. 이 깊이에는 일반적인 잔디 통기 장비, 대처 제거 장치 및 대부분의 정원 도구가 제거됩니다. 그러나 정기적으로 12인치 또는 18인치까지 파는 높은 정원 화단에는 위험이 있습니다. 심기 침대 아래보다는 주변에 케이블을 배선하는 것이 좋습니다.

진입로 및 차량 접근 구역 아래

진입로 아래 UF-B에는 여전히 24인치가 필요합니다. 그러나 많은 설치업체는 차량 적재에 대한 기계적 보호를 추가하고 차도 표면을 굴착하지 않고도 향후 케이블 교체를 허용하기 위해 진입로 건널목용 견고한 도관으로 전환합니다. 진입로 건설 중에 설치된 진입로 아래의 도관 슬리브는 비용이 거의 들지 않습니다. 나중에 하나를 추가하면 콘크리트 또는 아스팔트 절단 및 복원 비용이 500~2,000달러가 들 수 있습니다.

콘크리트 슬라브 아래

케이블이 기존 또는 계획된 콘크리트 슬래브(차도 아님) 아래를 통과할 때 UF-B는 18인치에, PVC 도관은 12인치에 매립될 수 있습니다. 슬래브 자체는 상당한 기계적 보호 기능을 제공하여 깊이 감소를 정당화합니다. 슬래브 아래의 케이블은 교체가 가능하도록 가능한 한 항상 도관에 설치해야 합니다. 케이블이 직접 매립된 경우 콘크리트 바닥 아래의 케이블 고장은 수리 비용이 매우 많이 듭니다.

관개 통제 구역의 내부 도관

자동 관개 기능을 갖춘 상업용 조경 시설에서는 관개 수리를 위해 매설된 케이블 구역이 자주 교란됩니다. 이러한 지역에서 도관을 지정하고 매설 깊이를 30인치로 늘리면 관개 유지 관리 중 부주의한 케이블 손상 위험이 크게 줄어듭니다. 이는 상업용 부동산 관리에서 일반적이고 비용이 많이 드는 실패 모드입니다.

전력 케이블의 매설 깊이를 결정할 때 전류용량과 열의 역할

상당한 전류를 전달하는 전원 케이블의 경우 매설 깊이는 다음과 상호 작용합니다. 전류량 - 온도 정격을 초과하지 않고 케이블이 전달할 수 있는 최대 전류. 지하 케이블은 공기가 아닌 주변 토양으로 열을 발산하며 토양의 열 저항성은 수분 함량, 압축 및 구성에 따라 달라집니다. 지하 케이블에 대한 NEC 전류 용량 표는 특정 토양 열 저항 값과 매설 깊이를 가정합니다.

일반적인 토양에 24인치로 매립된 케이블은 일반적으로 6인치에 매설된 동일한 케이블보다 더 많은 전류를 전달할 수 있습니다. 토양이 더 깊을수록 더 안정적이고 일반적으로 낮은 온도를 유지하여 열 발산이 향상되기 때문입니다. 지하 공급 장치에 대한 상세한 전류용량 계산을 수행하는 유틸리티 엔지니어는 매설 깊이를 주요 변수로 설명합니다. 에 대한 500 kcmil XLPE 절연 케이블 — 대구경 와이어 및 케이블 압출기 라인에서 생산 — 건조한 모래 토양에 30인치 매장지와 18인치 매장지의 차이는 허용 전류량 10~15% 증가 이는 더 크고 값비싼 도체를 사용하지 않고도 더 많은 부하를 처리할 수 있는 용량으로 직접 변환됩니다.

이것이 유틸리티 등급 케이블 설치 사양이 일상적으로 코드 최소값을 훨씬 넘는 깊이를 요구하는 이유입니다. 추가 깊이는 단순히 주의 사항이 아닙니다. 작동 온도를 더 낮게 유지하여 서비스 수명을 연장하는 동시에 도체 재료 투자 수익을 극대화하는 엔지니어링 최적화입니다.
