와이어 케이블 크기 계산 방법: 전체 가이드

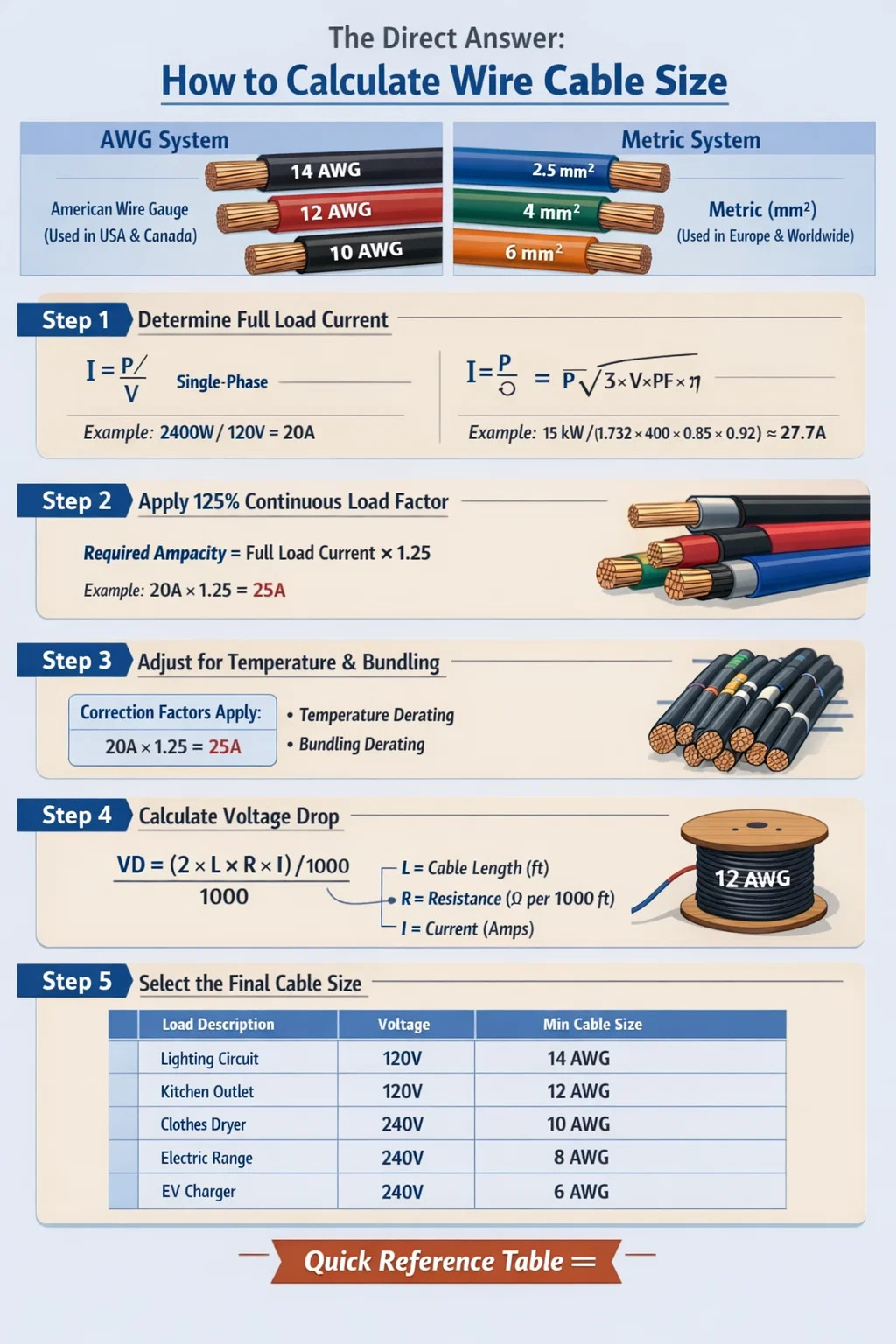

직접적인 답변: 와이어 케이블 크기를 계산하는 방법

와이어 케이블 크기를 계산하려면 케이블이 전달해야 하는 최대 전류(전류 용량)를 결정한 다음 전압 강하 제한 및 안전 계수를 적용하여 올바른 도체 단면적을 선택해야 합니다. 가장 널리 사용되는 공식은 NEC(National Electrical Code) 또는 IEC 표준과 결합된 옴의 법칙을 기반으로 합니다. 대부분의 AC 시스템의 경우 기본 규칙은 전류 전달 용량이 연속 부하 전류의 125%를 초과하는 도체를 선택하는 것입니다. DC 회로 또는 더 긴 케이블 길이의 경우 전압 강하 계산이 우선적으로 적용됩니다.

실제로 120V AC 회로에 20A 연속 부하가 있는 경우 20A × 1.25 = 25A 최소 전류용량을 곱하면 표준 NEC 전류용량 표에 따라 12AWG 구리 도체를 가리킵니다. 장거리의 전압에 민감한 장비의 경우 전압 강하는 다음 공식을 사용하여 별도로 계산해야 합니다. VD = (2 × L × R × I) / 1000 여기서 L은 단방향 케이블 길이(피트), R은 1,000피트당 저항, I는 부하 전류(암페어)입니다.

이 가이드는 AWG 및 미터법(mm²) 시스템, 다양한 절연 유형, 설치 조건 및 케이블 구성 품질 방법을 포함하여 계산 프로세스의 각 단계를 안내합니다. 와이어 및 케이블 압출기 절연층 처리 - 케이블의 최종 전기 성능과 안전 등급에 영향을 미칩니다.

전선 및 케이블 크기 조정 시스템 이해: AWG 대 mm²

계산하기 전에 귀하의 지역과 응용 분야에 어떤 측정 시스템이 적용되는지 이해해야 합니다. 두 가지 주요 표준은 AWG(American Wire Gauge) 시스템과 평방 밀리미터(mm²)로 측정되는 미터법 단면적 시스템입니다.

AWG(미국 와이어 게이지) 시스템

AWG는 주로 미국과 캐나다에서 사용됩니다. 반직관적으로, AWG 번호가 낮을수록 도체가 더 두껍고 고용량임을 의미합니다. . 예를 들어, 4AWG 구리는 14AWG보다 훨씬 더 많은 전류를 전달합니다. AWG 스케일은 큰 쪽의 0000(4/0)부터 미세한 와이어 애플리케이션의 경우 40 AWG까지 실행됩니다. 일반적인 주거용 및 상업용 배선은 분기 회로에 14 AWG, 12AWG 및 10AWG를 사용하는 반면 피더 도체는 6AWG, 4 AWG, 2AWG 이상을 사용할 수 있습니다.

미터법 단면적 시스템(mm²)

유럽, 아시아, 호주 및 IEC 표준을 따르는 세계 대부분의 다른 지역에서 사용되는 mm² 시스템은 도체의 단면적을 직접적으로 설명합니다. 일반적인 크기에는 1.5mm², 2.5mm², 4mm², 6mm², 10mm², 16mm², 25mm², 35mm², 50mm² 이상이 포함됩니다. 2.5mm² 도체는 단면적 측면에서 대략 14AWG와 동일합니다. 단, 정확한 전류용량은 단열재 유형 및 설치 방법에 따라 다릅니다.

와이어 케이블 크기를 계산하는 단계별 방법

적절한 케이블 크기는 논리적 순서를 따릅니다. 단계를 건너뛰면 과열되어 화재 위험을 야기하는 소형 케이블 또는 자재를 낭비하고 설치 비용을 불필요하게 증가시키는 대형 케이블이 발생합니다.

1단계: 전부하 전류 결정

모든 케이블 크기 계산의 출발점은 연결된 장비의 전체 부하 전류(FLC)를 식별하는 것입니다. 히터와 같은 저항성 부하의 경우 이는 간단합니다. P = V × I를 사용하고 I = P / V로 재정렬합니다. 120V 회로의 2,400W 공간 히터의 경우 I = 2,400 / 120 = 20암페어 .

3상 모터 부하의 경우 공식은 다음과 같습니다. I = P / (√3 × V × PF × eta). 여기서 PF는 역률이고 eta는 효율입니다. PF = 0.85 및 eta = 0.92인 400V의 15kW 모터의 결과는 I = 15,000 / (1.732 × 400 × 0.85 × 0.92) ≒입니다. 27.7A . 계산된 추정치보다는 가능한 경우 항상 명판 데이터를 사용하십시오.

2단계: 연속 부하 승수 적용

3시간 이상 연속으로 작동하는 부하의 경우 NEC 섹션 210.19에서는 도체 크기를 다음과 같이 요구합니다. 연속 부하 전류의 125% . 부하가 연속적으로 20A를 소비하는 경우 최소 도체 전류용량은 20 × 1.25 = 25A여야 합니다. 이 열 안전 마진은 지속적인 작동에 따른 단열재의 열 축적을 설명합니다. IEC 표준은 기본 전류용량 값에 적용되는 보정 계수를 통해 유사한 접근 방식을 사용합니다.

3단계: 온도 및 번들링에 대한 수정 계수 적용

고온 환경에 설치되거나 다른 케이블과 그룹화되는 케이블은 정격을 줄여야 합니다. NEC 표 310.15(B)(1)은 온도 보정 계수를 제공합니다. 표준 30°C 기준이 아닌 40°C의 주변 온도에서 75°C 정격 도체는 다음 요소만큼 감소되어야 합니다. 0.88 . 즉, 30°C에서 정격 25A의 도체는 주변 온도 40°C에서 22A만 안전하게 전달한다는 의미입니다.

번들링 수정도 똑같이 중요합니다. 4~6개의 전류 전달 도체가 도관을 공유하는 경우 0.80 계수를 적용합니다. 7~9개의 컨덕터에는 0.70을 사용합니다. 10~20개의 도체가 함께 묶인 경우 계수는 0.50으로 떨어집니다. 번들링 요소를 적용하지 않는 것은 상업용 케이블 트레이 과열의 가장 일반적인 원인 중 하나입니다.

4단계: 전압 강하 계산

전압 강하 제한은 일반적으로 분기 회로의 경우 3%이고 피더와 분기 회로 결합의 경우 총 5%입니다(NEC 권장 사항에 따라, 모든 경우에 대한 하드 코드 요구 사항은 아님). 단상 AC 및 DC 회로에는 다음 공식을 사용합니다.

VD(볼트) = (2 × L × R × I) / 1000

여기서 L = 단방향 케이블 길이(피트), R = 1,000피트당 저항(도체 저항 표에서), I = 부하 전류(암페어)입니다. 2의 인수는 나가는 도체와 돌아오는 도체를 모두 설명합니다.

예: 120V 회로, 단방향 100피트, 14 AWG 구리를 통해 15A 전달(R = 3.14Ω/1,000피트): VD = (2 × 100 × 3.14 × 15) / 1,000 = 9.42볼트 , 이는 7.85%로 3% 한도를 훨씬 초과합니다. 10 AWG(R = 1.24Ω/1,000ft)로 업그레이드하면 이 값이 3.72V 또는 3.1%로 감소합니다. 이는 미미하지만 민감하지 않은 부하에 허용됩니다. 정밀 장비의 경우 8AWG로 이동하면 1.8%가 됩니다.

3상 시스템의 경우 공식은 다음과 같이 수정됩니다. VD = (√3 × L × R × I) / 1000 , 위상 기하학이 유효 루프 저항을 감소시키기 때문에 2의 계수를 1.732로 대체합니다.

5단계: 최종 케이블 크기 선택

필요한 전류용량(모든 보정 계수 적용)과 전압 강하 제한을 충족하는 데 필요한 최소 도체 크기를 계산한 후, 더 큰 크기를 선택하세요 . 이는 관리 케이블 크기입니다. 항상 사용 가능한 다음 표준 컨덕터 크기로 반올림하십시오. 절대로 반올림하지 마십시오.

케이블 전류용량에서 절연 유형의 역할

도체를 둘러싸는 절연 재료는 케이블이 안전하게 견딜 수 있는 열의 양을 직접적으로 결정하며, 이에 따라 전류용량 등급이 설정됩니다. 이는 제조 공정, 특히 성능이 이루어지는 곳입니다. 와이어 및 케이블 압출기 - 완제품의 전기적 및 열적 특성에 직접적인 영향을 미칩니다.

일반적인 절연 온도 등급 및 NEC 명칭은 다음과 같습니다.

• 60°C(140°F) — 대만 유형, 오래된 주거용 배선에 사용됩니다. 전류용량이 낮아 고부하 회로에는 적합하지 않습니다.
• 75°C(167°F) — THW, THWN 유형. 가장 일반적인 상업용 및 산업용 단열재입니다. 이는 대부분의 신규 설치에서 도체 크기를 결정하기 위해 NEC 표 310.15에 사용되는 표준 열입니다.
• 90°C(194°F) — 유형 THHN, XHHW-2, RHH. 기본 전류용량은 더 높지만 장비가 특별히 90°C 종단 등급을 받지 않는 한 NEC는 종단을 75°C로 제한하는 경우가 많습니다. 대기 중 전체 90°C 등급에서 또는 그에 따라 종단 장비의 등급이 지정된 경우 사용할 수 있습니다.
• 150°C 이상 — 실리콘 고무, PTFE(테프론) 또는 미네랄 절연체(MI 케이블)를 사용한 특수 케이블. 용광로, 산업용 오븐, 고온 공정 장비에 사용됩니다.

단열재 두께의 일관성이 중요합니다. 에이 와이어 및 케이블 압출기 현대 제조 라인에서는 도체 주변의 균일한 벽 두께를 유지하기 위해 정밀 다이 형상, 용융 온도 제어 및 라인 속도 조절을 사용합니다. 일관되지 않은 단열재(일부 부분이 더 얇음)는 평균 두께가 사양을 충족하더라도 유효 열 등급을 감소시키는 국부적인 과열점을 생성합니다. 중국, 유럽 및 북미 제조업체의 고급 압출기 기계는 이제 레이저 측정 시스템과 자동 편심 보정을 사용하여 벽 두께 공차를 ±5% 이내 또는 그보다 더 엄격하게 달성합니다.

구리 대 알루미늄 도체: 크기 차이

알루미늄 도체는 일반적으로 서비스 입구 케이블, 피더 및 유틸리티 분배에 사용됩니다. 구리에 비해 가볍고 가격도 저렴하지만 알루미늄의 전도성은 구리의 약 61%에 불과합니다. 즉, 동일한 전류를 전달하려면 더 큰 단면적이 필요합니다.

실제 규칙: 구리 도체의 전류용량을 일치시키려면 알루미늄에 대략적인 요구 사항이 필요합니다. 두 개의 AWG 크기 더 큰 . 6AWG 구리가 65A(75°C에서)를 전달하는 경우 동일한 전류를 전달하려면 4AWG 알루미늄이 필요합니다. 미터법 크기 조정의 경우 16mm² 알루미늄 도체는 대략 10mm² 구리 도체와 일치합니다.

또한 알루미늄은 온도 변화에 따라 구리보다 더 많이 팽창 및 수축하므로 시간이 지남에 따라 연결이 느슨해질 수 있습니다. 모든 알루미늄 도체 종단에는 ​​AL/CU 등급의 커넥터를 사용해야 하며, 저항을 증가시키는 산화 축적을 방지하기 위해 연결부와 종단에 항산화 화합물이 필요합니다. 이는 선택적 관행이 아닌 대부분의 관할권에서 규정 요구 사항입니다.

제조 관점에서 볼 때, 알루미늄 도체 위로 절연체를 압출하려면 라인 속도와 화합물 온도를 신중하게 제어해야 합니다. 와이어 및 케이블 압출기 . 알루미늄의 표면 화학은 구리와 다르며 일부 절연 화합물은 다르게 접착됩니다. 고품질 케이블 제조업체는 접착 테스트를 실행하여 절연체가 제대로 결합되었는지 확인하고 굽힘이나 열 순환 중에 도체에서 분리되지 않는지 확인합니다.

모터 회로의 케이블 크기

모터 회로는 시동 시 매우 높은 돌입 전류(일반적으로 0.5~2초 동안 최대 부하 전류의 6~8배)를 소비하기 때문에 일반 분기 회로와 다른 규칙을 따릅니다. 케이블 자체는 이 돌입 전류에 맞게 크기를 조정할 필요가 없지만(과전류 보호 기능이 이를 처리함) 도체 크기는 표준 전류용량 표가 아닌 NEC Article 430 규칙에 따라 크기를 조정해야 합니다.

단일 모터의 경우 NEC 430.22에서는 분기 회로 도체의 크기를 다음과 같이 지정해야 합니다. 모터 전부하 전류(FLC)의 최소 125% NEC 표 430.247–430.250에 나열된 대로(명판이 표 값보다 낮지 않는 한 명판 값이 아님) 5마력, 230V 단상 모터의 경우 표 430.248에는 FLC가 28A로 나열되어 있습니다. 그런 다음 도체는 8 AWG 구리를 가리키는 최소 28 × 1.25 = 35A를 처리해야 합니다.

가변 주파수 드라이브(VFD) 애플리케이션의 경우 추가 고려 사항이 적용됩니다. VFD는 도체에 추가 열을 발생시키는 고조파 전류를 생성합니다. 많은 엔지니어들은 VFD 구동 모터용 케이블 크기를 조정할 때 표준 125% 계수에 추가로 10~15%의 여유를 추가합니다. 또한 고주파 노이즈를 억제하고 공통 모드 전류로 인한 베어링 손상을 방지하기 위해 일반적으로 VFD 출력과 모터 사이에 차폐 케이블이 필요합니다.

전압 강하 계산 심층 분석: 긴 케이블 실행

길이가 50피트(약 15미터)가 넘는 케이블의 경우 용량이 아닌 전압 강하가 주요 크기 조정 요소가 되는 경우가 많습니다. 이는 태양광 발전(PV) 시스템, 농업 시설, 실외 조명 및 주 배전반에서 멀리 떨어진 장비를 갖춘 산업 플랜트에서 특히 그렇습니다.

전압 강하로부터 필요한 도체 단면적 계산

전압 강하 공식을 재정렬하여 필요한 도체 단면적을 직접 계산할 수 있습니다. 단상 시스템의 구리:

A(mm²) = (2 × L × I × ρ) / VD_max

여기서 A는 필요한 단면적(mm²), L은 단방향 케이블 길이(미터), I는 부하 전류(암페어), ρ(rho)는 구리 저항률 = 0.0172Ω·mm²/m(또는 알루미늄의 경우 0.0282), VD_max는 최대 허용 전압 강하(볼트)입니다.

예: 펌프는 배전반에서 120m 떨어진 곳에 있는 230V에서 30A를 소비합니다. 최대 허용 전압 강하 = 3% × 230V = 6.9V.

A = (2 × 120 × 30 × 0.0172) / 6.9 = 123.84 / 6.9 = 17.95mm² . 다음 표준 크기로 반올림하세요. 25mm² 구리 지휘자.

동일한 펌프가 단 30m 떨어진 곳에 있었다면 계산 결과는 4.49mm²로 반올림하여 6mm²가 됩니다. 이는 훨씬 더 작고 저렴합니다. 장기적으로 소형화로 인한 비용은 과열뿐만 아니라 에너지 낭비와 장비 성능 저하로 인해 발생합니다.

태양광 PV DC 시스템의 전압 강하

태양광 설치에서 DC 케이블 크기는 시스템 효율성에 매우 중요합니다. NEC Article 690에서는 PV 소스 회로의 전압 강하를 다음으로 제한할 것을 권장합니다. 2% 이하 최대 에너지 수확을 위해. 600V 스트링 시스템에서 2% 강하는 케이블 전체에 걸쳐 12V 강하만 허용합니다. 스트링 전류가 9A이고 50m 길이(단방향)인 경우 필요한 도체 단면적은 A = (2 × 50 × 9 × 0.0172) / 12 = 1.29mm²이며, 이는 최소 2.5mm² PV 정격 케이블(미국의 USE-2 또는 PV 와이어)을 가리킵니다.

케이블 구성 품질이 크기 계산에 미치는 영향

와이어 케이블 크기 계산에서는 케이블이 정격 사양을 충족한다고 가정합니다. 이는 도체의 단면적이 정확하고 절연체의 두께와 유전 특성이 정확하며 단위 길이당 저항이 게시된 값과 일치함을 의미합니다. 실제로 케이블 품질은 제조업체마다 크게 다르며 이러한 변동성은 현장에서 계산이 적용되는지 여부에 직접적인 영향을 미칩니다.

도체 충진율 및 연선

연선 도체는 함께 꼬인 여러 개의 작은 전선으로 구성됩니다. 충진율(금속이 실제로 차지하는 공칭 단면적의 비율)은 저항에 영향을 미칩니다. 연선 패킹이 불량한 2.5mm² 연선 도체의 실제 금속 단면적은 2.3mm²에 불과해 사양에 비해 저항이 약 8~9% 증가할 수 있습니다. 이는 전압 강하와 열 성능 모두에 직접적인 영향을 미칩니다. 프리미엄 케이블 제조업체는 IEC 60228 또는 ASTM B8에 따라 도체 저항을 측정하여 규정 준수 여부를 확인합니다.

단열재 두께 및 압출 공정

절연층은 다음을 통해 적용됩니다. 와이어 및 케이블 압출기 — 고분자 화합물(PVC, XLPE, LSZH 또는 기타 재료)을 녹여 움직이는 도체 주위의 정밀 다이를 통과시키는 기계입니다. 이 압출 공정의 품질에 따라 절연체 두께 일관성, 표면 마감, 도체 또는 내부 재킷에 대한 접착력이 결정됩니다.

주요 제조업체에서 사용하는 최신 와이어 및 케이블 압출기 시스템은 다음과 같습니다.

• 폐쇄 루프 편심 제어 : 레이저 또는 정전 용량 센서는 절연 동심도를 실시간으로 측정하고 중심에서 벗어난 코팅을 교정하기 위해 다이 위치를 자동으로 조정합니다.
• 용융 압력 및 온도 모니터링 : 다이를 통해 균일한 배합 점도를 유지하여 압출기 배럴의 온도 변화로 인해 발생하는 얇은 얼룩을 방지합니다.
• 스파크 테스터 통합 : 고전압 스파크 테스터는 생산된 케이블을 인라인으로 100% 스캔하여 케이블이 감겨지기 전에 절연체의 핀홀이나 얇은 지점을 감지합니다.
• 직경 측정 시스템 : 레이저 마이크로미터는 외경을 지속적으로 측정하고 데이터를 피드백하여 라인 속도와 압출기 출력을 제어하여 지정된 직경 공차를 유지합니다.

산업 기계, 건물 배선, 지하 공급 장치 등 중요한 응용 분야용 케이블을 구매할 때 케이블이 관련 표준에 따라 테스트된 UL, CSA 또는 IEC 인증을 충족하는지 항상 확인하십시오. 타사 테스트를 거쳐 등재된 케이블은 와이어 및 케이블 압출기 공정에서 적용한 절연이 최소 두께, 절연 강도 및 온도 저항 요구 사항을 충족함을 보장합니다.

XLPE 대 PVC 절연 성능

가교 폴리에틸렌(XLPE) 단열재는 증기 경화, 건식 질소 경화(CCV 라인) 또는 실란 수분 경화를 통한 가황(가교) 단계를 포함하는 특수 와이어 및 케이블 압출기 공정을 통해 생산됩니다. 가교는 XLPE를 제공하는 3차원 폴리머 네트워크를 생성합니다. PVC보다 훨씬 우수한 열 성능 : XLPE 절연 전원 케이블의 정격은 연속 90°C, 비상 과부하 시 130°C, 단락 조건 시 250°C입니다. 표준 등급의 경우 PVC 최고 온도는 70°C입니다.

중압 케이블(1kV~35kV)의 경우 삼중 압출 전선 및 케이블 압출기 라인에서 생산되는 XLPE 절연재(단일 패스에 반도체 내부 스크린, XLPE 절연재 및 반도체 외부 스크린을 적용)가 업계 표준입니다. 이 단일 패스 접근 방식은 고전압 유전체 무결성에 중요한 요소인 레이어 간의 인터페이스 오염을 제거합니다.

애플리케이션별 실제 전선 케이블 크기 예

다양한 설치 유형에 걸친 구체적인 적용 사례를 통해 이론이 더욱 명확해졌습니다. 다음 작업 예제는 주거용, 상업용 및 산업 환경에서 발생하는 가장 일반적인 시나리오를 다룹니다.

주거용 주방 회로(120V, 20A)

NEC 210.11(C)(1)은 주방 공간에 최소 2개의 20A 소형 기기 회로를 요구합니다. 케이블: 12 AWG / 2 구리, 유형 NM-B(Romex), 20A 차단기. 패널에서 연결되는 케이블은 일반적으로 단독 주택에서 30~60피트입니다. 60피트 이상 20A에서 전압 강하: VD = (2 × 60 × 1.98 × 20) / 1,000 = 4.75V, 즉 3.96% . 대부분의 주방용품 부하에 적합합니다. 좀 더 보수적으로 설치하거나 길이가 80피트를 초과하는 경우 10AWG로 업그레이드하십시오.

EV 충전소(240V, 48A 연속)

11.5kW의 레벨 2 EV 충전기는 240V에서 48A를 소비합니다. 연속 부하: 48A × 1.25 = 60A 최소 도체 전류량. 도관에서 6 AWG 구리 THWN-2를 선택합니다. 패널에서 차고까지 50피트를 달리는 경우 전압 강하 = (2 × 50 × 0.491 × 48) / 1,000 = 2.36V = 0.98% — 한도 내에서요. 6AWG 크기는 이 경우 전압 강하가 아니라 전류용량에 따라 결정됩니다.

산업용 컨베이어 모터(400V, 3상, 22kW)

FLC = 22,000 / (1.732 × 400 × 0.87 × 0.92) = 39.7A. 125% 모터 계수 적용: 39.7 × 1.25 = 49.6A. 10mm² 구리 도체(IEC 60364에 따른 3코어 케이블의 정격 52A)를 선택합니다. 케이블 길이는 MCC에서 모터까지 85m입니다. 전압 강하 = (1.732 × 85 × 39.7 × 1.83 Ω/km × 0.001) / 1 = 10.7V = 2.68% — 3% 한도 이내. 10mm² 선택은 전류용량 및 전압 강하 요구 사항 모두에 의해 확인됩니다.

지하 피더(240V, 100A, 150피트)

24인치에 매설된 일정 40 PVC 도관에 알루미늄 도체를 사용하는 100A 서브패널 공급 장치. 필요한 전류용량: 100A. 알루미늄 도체 1/0 AWG는 75°C에서 정격 120A로 전류용량을 충족합니다. 전압 강하 확인: 1/0 AWG 알루미늄 R = 0.327Ω/1,000ft. VD = (2 × 150 × 0.327 × 100) / 1,000 = 9.81V = 4.09% . 권장 3%를 초과합니다. 2/0 AWG 알루미늄(R = 0.259Ω/1,000ft)으로 업그레이드: VD = 7.77V = 3.24% — 여전히 미미합니다. 사용 3/0AWG 알루미늄 (R = 0.205Ω/1,000피트): VD = 6.15V = 2.56% - 허용 가능.

케이블 크기 조정 시 단락 및 결함 전류 고려 사항

중압 및 고전압 케이블과 대형 변압기 근처의 산업용 LV 케이블의 경우 도체는 보호 장치가 오류를 해결하는 데 걸리는 시간 동안 오류 전류의 열 에너지를 견딜 수 있도록 크기를 조정해야 합니다. 이것을 단락 열 반항 확인하세요.

공식은 다음과 같습니다. A (mm²) = (I_sc × √t) / K 여기서 I_sc는 예상 단락 전류(암페어), t는 오류 제거 시간(초), K는 재료 상수(30°C에서 시작하는 PVC 절연 구리 도체의 경우 K = 115, XLPE 절연 구리의 경우 K = 135)입니다.

예: 케이블이 25kA의 예상 단락 전류를 패널에 공급하고 업스트림 차단기가 0.2초 안에 해제됩니다. A_min = (25,000 × √0.2) / 115 = (25,000 × 0.447) / 115 = 97.2mm² . 이를 위해서는 부하 전류에 관계없이 최소 120mm²의 구리 도체가 필요합니다. 대형 산업용 변압기 또는 주 배전반 근처에서는 단락 크기가 케이블 선택을 좌우하는 경우가 많습니다.

와이어 케이블 크기 계산의 일반적인 실수

계산 방법을 이해하는 것은 전투의 절반에 불과합니다. 엔지니어가 공식을 올바르게 적용하더라도 현장에서의 실제 오류로 인해 케이블이 너무 작거나 너무 커지게 됩니다.

• 모터용 NEC 테이블 FLC 대신 명판 전류 사용: NEC 430.22에서는 명판이 더 낮지 않는 한 명판이 아닌 NEC 테이블 값을 사용해야 합니다. 효율이 높은 모터의 낮은 명판 전류를 사용하고 케이블 크기를 줄이는 것은 규정 위반입니다.
• 번들링 디레이팅 적용을 잊어버린 경우: 하나의 도관에 6개의 THHN 도체를 설치하고 각각의 전류 용량에 맞게 크기를 조정하는 것은 매우 흔한 실수입니다. 0.80 번들링 계수는 유효 전류용량을 감소시켜 더 큰 도체가 필요합니다.
• 향후 부하 증가를 고려하지 않음: 도체 전류용량의 95%인 회로에는 추가 장비를 위한 공간이 없습니다. 업계 모범 사례는 정상 작동 조건에서 정격 전류용량의 80% 이하로 케이블 크기를 조정하는 것입니다.
• 동일한 공식에서 AWG와 미터법 값을 혼합합니다. 변환 없이 미터법 길이(미터 단위)와 함께 AWG 저항 값(Ω/1,000피트 단위)을 사용하면 매우 잘못된 결과가 생성됩니다. 계산하기 전에 항상 단위를 확인하십시오.
• 주변 온도 무시: 표준 30°C 기준선 대신 주변 온도 50°C의 다락방 공간에 설치된 케이블에는 상당한 감소가 필요합니다. 30°C에서 30A 정격의 12 AWG THHN은 주변 온도 50°C에서 23A만 전달할 수 있으며 이는 23% 감소합니다.
• 표준 이하의 케이블 구매: 검증되지 않은 제조업체의 케이블은 와이어 드로잉 및 압출 공정의 제어 불량으로 인해 공칭보다 10~15% 낮은 실제 도체 단면적을 가질 수 있습니다. 항상 추적 가능한 출처에서 UL 목록 또는 IEC 인증 케이블을 구입하십시오.

빠른 참조: 케이블 크기 선택 요약

빠른 현장 참조를 위해 다음 표에는 일반적인 조건(구리 도체, 75°C 절연, 30°C 주변 온도, 도관 내 단일 회로, 최대 50피트 길이)에서 필요한 일반적인 부하 시나리오와 최소 케이블 크기가 요약되어 있습니다.
