SATA 케이블의 기능은 무엇입니까? 기능, 유형 및 팁

SATA 케이블의 기능은 무엇입니까? 직접적인 답변

SATA(직렬 ATA) 케이블은 한 가지 핵심 목적을 수행합니다. 즉, 하드 디스크 드라이브(HDD), 솔리드 스테이트 드라이브(SSD) 또는 광학 드라이브와 같은 저장 장치와 컴퓨터 마더보드 간에 고속 통신 채널을 생성합니다. 이 케이블이 없으면 시스템은 해당 저장 장치에서 읽거나 쓸 수 없습니다. 이는 운영 체제도, 파일도, 실질적인 의미에서 작동하는 컴퓨터도 없음을 의미합니다.

모든 스토리지 설정에는 실제로 두 가지 유형의 SATA 케이블이 함께 작동합니다. SATA 데이터 케이블 드라이브와 마더보드 간에 데이터 신호를 전송하는 SATA 전원 케이블 , 전원 공급 장치(PSU)에서 드라이브 자체로 전력을 공급합니다. 둘 다 필수적입니다. 둘 중 하나만 연결된 드라이브는 작동하지 않습니다.

절연체 두께부터 도체 순도까지 이러한 케이블의 물리적 구조는 제조 공정에 따라 크게 달라집니다. 최신 SATA 케이블은 구리 도체 위에 균일하게 절연체를 적용하여 케이블 전체 길이에 걸쳐 신호 무결성을 보장하는 정밀 와이어 및 케이블 압출기 기계를 사용하여 생산됩니다. 이 제조 세부 사항은 사소한 것이 아닙니다. 이는 전송 속도, 내열성 및 장기 내구성에 직접적인 영향을 미칩니다.

SATA 케이블이 데이터를 전송하는 방법: 기술적 메커니즘

SATA는 직렬 전송 방법을 사용합니다. 즉, 데이터 비트가 병렬이 아닌 연속 스트림으로 한 번에 하나씩 전송됩니다. 이는 여러 비트를 동시에 전송하지만 넓은 리본 케이블이 필요하고 더 빠른 속도에서 누화 간섭이 발생하는 이전 PATA(병렬 ATA) 표준에서 크게 벗어났습니다.

SATA 데이터 케이블에는 다음이 포함되어 있습니다. 핀 7개와 도체 3개 : 데이터 송수신을 위한 차동 신호 라인 2쌍과 전자기 간섭을 줄이는 접지 라인 3개. 차동 신호는 케이블이 동일한 신호를 두 번(정상적으로 한 번, 반전된 한 번) 전송하고 수신 장치가 두 신호를 비교하여 잡음을 걸러내는 것을 의미합니다. 이 접근 방식을 사용하면 SATA 케이블이 이전 표준을 괴롭혔던 간섭 문제 없이 고주파수에서 안정적으로 작동할 수 있습니다.

SATA 세대 속도 비교

다음에서 작동하는 SATA III 약 600MB/s의 유효 처리량 한도를 갖춘 6Gb/s 는 거의 모든 소비자 데스크탑 및 노트북 빌드에 사용되는 현재 표준입니다. 물리적 케이블 자체는 3세대 모두에서 이전 버전과 호환됩니다. SATA III 케이블은 SATA I 드라이브를 연결할 수 있지만 속도는 느린 장치의 최대 속도로 제한됩니다.

SATA 전원 케이블: 기능 및 중요한 이유

SATA 전원 커넥터는 연결된 드라이브에 세 가지 별도의 전압 레벨을 제공하는 15핀 플러그입니다. 3.3V, 5V, 12V . 각 전압은 드라이브 내부 구성 요소 내에서 서로 다른 기능을 수행합니다. 12V 라인은 주로 하드 디스크 드라이브의 모터에 전원을 공급하여 플래터를 5,400 또는 7,200RPM으로 회전시킵니다. 5V 라인은 드라이브의 로직 보드와 읽기/쓰기 전자 장치에 전원을 공급합니다. SATA 표준 개정판에 도입된 3.3V 라인은 일부 최신 SSD에서 저전력 컨트롤러 회로로 사용됩니다.

15핀 SATA 전원 커넥터는 PATA 시스템에 사용되는 기존 4핀 Molex 커넥터를 대체했습니다. 훨씬 더 얇은 프로파일, 케이스 내부의 더 쉬운 라우팅, 단일 커넥터를 통해 세 가지 전압 레벨을 동시에 전달할 수 있는 기능을 제공합니다. 일반적인 2.5인치 노트북 스타일 SSD는 5V 라인에서만 전력을 공급받으며 부하 시 1~3W , 7,200RPM으로 회전하는 3.5인치 데스크탑 하드 드라이브는 최대 8~10와트 탐색 작업 중 — 주로 12V 레일을 통해.

SATA 전원 케이블 내부의 배선 품질, 특히 구리 도체의 치수와 절연의 일관성은 부하 시 전압 안정성에 영향을 미칩니다. 와이어 및 케이블 압출기 생산에 사용되는 것과 같은 제조 프로세스가 실제 성능과 직접적으로 관련되는 곳입니다.

어떻게 와이어 및 케이블 압출기 기술이 SATA 케이블 품질을 결정합니다

모든 SATA 케이블의 수명은 압출 라인에서 시작됩니다. 와이어 및 케이블 압출기는 용융된 열가소성 재료(가장 일반적으로 PVC(폴리염화비닐), LLDPE(선형 저밀도 폴리에틸렌) 또는 FEP(불소화 에틸렌 프로필렌))를 구리 도체 주변의 다이를 통해 강제로 코팅하여 일관되게 코팅된 와이어를 생성하는 기계입니다. 이는 부차적인 세부 사항이 아닙니다. 압출 품질에 따라 절연체 두께 균일성, 유전 특성, 온도 저항 및 케이블이 수년 동안 사용되는 정도가 결정됩니다.

특히 SATA 케이블 생산에서 와이어 및 케이블 압출기는 극도의 정밀도로 매우 미세한 도체에 절연체를 적용해야 합니다. SATA 데이터 케이블은 일반적으로 사용됩니다. 28AWG 도체 신호선용 및 26AWG 도체 접지선용. 이러한 게이지에서는 절연 두께의 작은 편차(예: 사양에서 0.02mm 차이)도 케이블의 임피던스 특성을 변경하고 SATA III에서 요구하는 6Gb/s 주파수에서 신호 무결성에 영향을 미칠 수 있습니다.

완성된 케이블의 압출 품질이 어떤 영향을 미치는지

• 임피던스 제어: SATA 케이블은 100옴(±10%)의 차동 임피던스를 유지하도록 지정되었습니다. 돌출 불일치로 인해 신호 반사와 데이터 오류가 발생하는 임피던스 변화가 발생합니다.
• 유전 상수: 선택된 절연 재료와 와이어 및 케이블 압출기에 의해 얼마나 균일하게 적용되는지에 따라 신호가 케이블을 통해 전파되는 속도가 결정되며 이는 나노초 수준의 대기 시간에 직접적인 영향을 미칩니다.
• 온도 저항: 적절한 두께로 압출된 PVC 단열재는 일반적으로 -20°C ~ 80°C의 온도를 견딜 수 있습니다. 제대로 보정되지 않은 압출기 기계로 인해 생성된 얇은 점은 로드된 드라이브 또는 따뜻한 케이스 내부에서 지속되는 열로 인해 절연 파괴로 이어집니다.
• 플렉스 수명: 어떻게 many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• 도체 접착: 적절한 압출 온도와 압력은 절연체가 공극 없이 도체 재킷에 깨끗하게 접착되도록 보장하여 시간이 지남에 따라 습기가 유입될 수 있습니다.

고급 케이블 제조업체는 실시간 스파크 테스트와 압출 와이어의 모든 미터에 결함이 있는지 확인하는 직경 측정 시스템을 사용하여 와이어 및 케이블 압출기 라인을 운영합니다. 유명 브랜드의 소비자 등급 SATA 케이블은 일반적으로 이러한 품질 관리를 통과합니다. 알 수 없는 공급업체의 초저가 케이블(종종 온라인으로 대량 판매)은 이러한 단계를 건너뛰는 경우가 많아 처음에는 케이블이 제대로 작동하지만 12~18개월 내에 간헐적으로 오류가 발생합니다.

평면형 및 원형 SATA 케이블: 구조 차이 및 중요한 경우

SATA 데이터 케이블은 평면(리본 스타일)과 원형의 두 가지 주요 물리적 형식으로 제공됩니다. 둘 다 동일한 7핀 신호 배열을 전달하지만 내부 구조와 실제 동작은 상당히 다릅니다.

플랫 SATA 케이블 대부분의 마더보드와 함께 제공되는 기본 스타일입니다. 도체는 나란히 놓여 있으며 일반적으로 플랫 케이블 와이어 및 케이블 압출기 또는 라미네이팅 공정으로 생산되는 평평한 열가소성 외장에 싸여 있습니다. 생산 비용이 저렴하고 표면에 깔끔하게 배치되며 PC 케이스 내부 가장자리를 따라 쉽게 배선할 수 있습니다. 그러나 굽힘 반경은 제한되어 있습니다. 촘촘한 곡선으로 강제로 만들면 도체가 꼬일 수 있고 신호 저하가 발생하거나 응력 지점에서 절연체가 물리적으로 손상될 수 있습니다.

원형 또는 편조 SATA 케이블 둥근 외부 재킷 내부에 개별적으로 절연된 도체가 꼬이거나 함께 묶여 있습니다. 이 구조는 더 나은 유연성을 제공하고, 엄격한 케이블 관리 채널을 통한 라우팅을 더 쉽게 하며, 신호 도체의 연선 배열로 인해 약간 더 나은 EMI 차폐 기능을 제공합니다. 각 도체가 조립되기 전에 별도로 와이어와 케이블 압출기를 통과해야 하기 때문에 제조 비용이 더 많이 듭니다.

직각 커넥터와 직선형 커넥터

평평한 것과 둥근 것 외에도 SATA 케이블에는 한쪽 또는 양쪽 끝에 직선 또는 직각(90도) 커넥터가 있습니다. 직각 커넥터는 직선 커넥터가 바깥쪽으로 튀어나와 잠재적으로 공기 흐름을 차단하거나 패널이 닫히는 것을 방지할 수 있는 케이스의 측면 패널 가까이에 드라이브를 장착할 때 특히 유용합니다. 직각 커넥터는 굽힘 지점에 작은 기계적 응력 집중을 발생시키므로 케이블 품질, 특히 커넥터 입구의 오버몰드 견고성이 이러한 구성에서 더욱 중요해집니다.

SATA 케이블에 문제가 있다는 일반적인 징후

SATA 케이블은 실제로 실패하며 대부분의 사람들이 예상하는 것보다 더 자주 실패합니다. 케이블 고장 증상은 드라이브 고장 증상과 매우 유사하기 때문에 문제 해결 중에 케이블을 간과하는 경우가 많습니다. 무엇을 찾아야 하는지 알면 시간이 절약되고 불필요한 드라이브 교체를 방지할 수 있습니다.

• 간헐적인 드라이브 감지: BIOS 또는 운영 체제에서는 때때로 드라이브를 인식하지만 다른 경우에는 인식하지 못합니다. 이는 핀과 지속적으로 접촉하지 않는 느슨하거나 손상된 SATA 데이터 케이블 커넥터의 전형적인 증상입니다.
• 빈번한 읽기/쓰기 오류: 응용 프로그램은 파일에 액세스할 때 오류를 보고하거나 OS는 이벤트 뷰어에 디스크 오류를 기록합니다. SMART 진단 결과 드라이브 자체가 정상인 것으로 나타나면 케이블이 다음 논리적 용의자입니다.
• 갑작스러운 성능 저하: 일반적으로 500MB/s의 속도로 읽는 SATA III SSD가 갑자기 150MB/s로 테스트됩니다. 이 속도는 SATA I 대역폭과 일치합니다. 이는 성능 저하된 케이블의 신호 오류로 인해 링크가 가장 낮은 공통 분모까지 협상하고 있다는 신호입니다.
• 드라이브가 클릭되거나 회전하지 않는 경우: 이는 일반적으로 기계적 드라이브 문제를 나타내지만, 전원 케이블 문제로 인해 드라이브가 모터를 회전시킬 수 있는 적절한 전압을 받지 못해 유사한 증상이 나타날 수 있습니다.
• 케이스 이동 후 부팅 실패: PC를 이동하면 케이블이 구부러지거나 이동됩니다. 경계선 기능이었던 케이블은 한 번의 재배치 후에 완전히 접촉이 끊어질 수 있습니다.

이 모든 경우의 해결책은 대개 다음과 같습니다. $3~$8 교체용 케이블 , 그럼에도 불구하고 사람들은 완벽하게 양호한 드라이브에 대한 진단을 실행하는 데 몇 시간을 소비하는 경우가 많습니다. 드라이브 마모의 사전 증상 없이 갑자기 스토리지 문제가 나타날 경우 항상 케이블을 먼저 교체하십시오.

다양한 장치 애플리케이션의 SATA 케이블

데스크탑 PC는 SATA 케이블의 가장 일반적인 상황이지만 인터페이스는 다양한 하드웨어에 걸쳐 나타나며 케이블 요구 사항은 응용 프로그램에 따라 달라집니다.

데스크탑 컴퓨터

데스크탑 타워의 표준 3.5인치 하드 드라이브와 2.5인치 SSD는 풀사이즈 SATA 데이터 및 전원 커넥터를 사용합니다. ATX 폼 팩터의 마더보드는 일반적으로 다음을 제공합니다. 4~8개의 SATA 포트 , 여러 드라이브를 허용합니다. 고급 HEDT(고급 데스크탑) 보드는 NAS 서버 또는 비디오 편집 워크스테이션과 같은 스토리지 집약적인 빌드를 위해 최대 12개의 SATA 포트를 제공할 수 있습니다.

노트북 컴퓨터

노트북은 동일한 SATA 인터페이스를 갖춘 2.5인치 드라이브를 사용하지만 케이블은 일반적으로 매우 짧으며 때로는 드라이브 베이 어셈블리에 통합된 직접 연결 리본입니다. 노트북용 애프터마켓 SATA 케이블은 정확한 길이와 유연성 사양에 따라 제작되어야 합니다. 여기서는 정상적인 사용 중에 섀시가 구부러질 때마다 케이블이 응력을 견디기 때문에 부분적으로 와이어 및 케이블 압출기 재료 선택에 따라 결정되는 케이블 재킷의 굴곡 특성이 매우 중요합니다.

서버 및 NAS 장치

서버 환경에서는 드라이브가 연중무휴로 지속적으로 액세스되므로 SATA 케이블은 더 높은 내구성 표준을 충족해야 합니다. 서버급 케이블은 우발적인 연결 끊김을 방지하기 위해 더 무거운 절연재와 잠금 커넥터를 사용합니다. 일부 기업 설정에서는 외부 스토리지 인클로저 연결을 위해 eSATA(외부 SATA)를 사용합니다. 이 변형은 물리적 커넥터는 다르지만 신호 프로토콜은 동일하며, 외부 EMI로부터 보호되고 최대 100km까지 더 오래 사용할 수 있는 등급을 받은 케이블입니다. 2미터 내부 SATA 케이블의 일반적인 1미터 제한과 비교됩니다.

광학 드라이브 및 특수 하드웨어

DVD 및 Blu-ray 드라이브도 일부 테이프 드라이브 및 특정 산업용 임베디드 시스템과 마찬가지로 표준 SATA 연결을 사용합니다. 케이블은 데이터 경로 설정 및 전원 공급 등 모든 측면에서 동일한 기능을 수행합니다. 산업 응용 분야에서는 때때로 더 넓은 온도 등급의 케이블이 필요합니다. 이는 제조업체가 와이어 및 케이블 압출기 라인을 통해 다양한 절연 화합물(90°C 이상에서 연속 작동 등급을 받은 표준 PVC 대신 가교 폴리에틸렌(XLPE)과 같은 재료)을 사용해야 함을 의미합니다.

SATA 대 기타 스토리지 인터페이스: 더 큰 그림에서 케이블이 적합한 위치

SATA 케이블의 기능을 이해한다는 것은 특히 NVMe 및 M.2 드라이브가 주류가 되면서 다른 스토리지 연결 기술과 비교하여 SATA 케이블의 위치를 이해한다는 의미이기도 합니다.

NVMe M.2 드라이브는 마더보드의 슬롯에 직접 연결되며 별도의 케이블이 전혀 필요하지 않습니다. M.2 커넥터 자체를 통해 데이터 신호와 전원을 모두 받습니다. 이를 통해 케이블 관리형 빌드에서 더 빠르고 깔끔하게 만들 수 있습니다. 그러나 SATA 케이블은 다음과 같은 이유로 여전히 널리 관련되어 있습니다. 하드 디스크 드라이브는 여전히 대용량, 테라바이트당 비용 스토리지를 지배하고 있습니다. — 현재 20TB HDD의 가격은 20TB NVMe SSD의 일부에 불과하며 모든 HDD는 SATA 인터페이스를 사용합니다. SATA SSD는 M.2 슬롯이 부족한 구형 시스템에서도 저렴한 업그레이드 옵션으로 여전히 인기가 높습니다.

올바른 SATA 케이블 선택: 찾아야 할 사항

모든 SATA 케이블이 동일하게 생성되는 것은 아닙니다. 케이블 자체가 연결된 드라이브에 비해 저렴하고 케이블 오류로 인한 데이터 손실 비용을 고려하면 신중하게 선택하는 것이 좋습니다. 평가할 내용은 다음과 같습니다.

도체 재료 및 게이지

OFC(무산소 구리) 도체를 지정하는 케이블을 찾으세요. OFC 와이어는 표준 구리보다 불순물이 적기 때문에 단위 길이당 저항이 더 낮고 신호 전송이 더 좋습니다. 도체는 다이를 통해 인발되어 지정된 AWG 게이지를 얻은 다음 와이어 및 케이블 압출기를 통과하여 절연 코팅을 받습니다. 도체 유형을 지정하지 않은 케이블은 구리 전도도의 약 60%를 가지며 굽힘 응력에 더 취약한 구리 피복 알루미늄(CCA)으로 만들어지는 경우가 많습니다.

커넥터 탭 잠금

표준 SATA 커넥터에는 잠금 장치가 없습니다. 그들은 제자리에 머물기 위해 오로지 마찰에만 의존합니다. 강력한 팬 근처, 차량 또는 모든 모바일 애플리케이션과 같이 진동이 있는 시스템에서 이는 실제 위험입니다. 다음이 포함된 케이블 잠금 래치 또는 고정 클립 커넥터 본체에 기계적으로 연결을 고정하고 우발적인 분리를 방지합니다. 많은 프리미엄 케이블에는 약간의 추가 비용으로 이 기능이 포함되어 있습니다.

케이블 길이

SATA 사양에서는 최대 케이블 길이를 허용합니다. 1미터(약 39인치) 내부 케이블용. 대부분의 사전 구축 시스템은 표준 타워 구성에 충분한 45~50cm 범위의 케이블을 사용합니다. 더 긴 케이블을 사용할 수 있지만 더 많은 저항이 발생하고 신호 저하 가능성이 있으므로 과도한 길이를 피하십시오. 장력이나 급격한 구부러짐 없이 마더보드 포트에서 드라이브까지 편안하게 연결되는 가장 짧은 케이블을 사용하십시오.

재킷 소재

다층 케이블 구조의 최종 압출층으로 와이어 및 케이블 압출기에 의해 적용되는 케이블의 외부 재킷은 유연성, 내열성 및 내화학성을 결정합니다. 표준 케이블은 유연하고 저렴한 PVC를 사용합니다. 고온 환경(예: 밀집된 랙 장착형 서버 또는 산업용 인클로저)의 경우 더 나은 내열성과 더 낮은 가스 방출(밀폐된 인클로저에서 시간이 지남에 따라 민감한 전자 장치를 오염시킬 수 있는 화학 연기 방출)을 제공하는 LLDPE 또는 FEP 재킷이 있는 케이블을 찾으십시오.

브랜드 및 인증

Sabrent, StarTech, Rosewill 및 Monoprice와 같은 유명 브랜드의 케이블은 압출 중 인라인 직경 측정과 조립 후 100% 연속성 테스트를 포함하여 일관된 품질 관리를 갖춘 제조 라인을 사용합니다. 브랜드 식별이 없는 일반 케이블은 이 단계를 건너뜁니다. UL 목록(북미 시장용) 및 CE 마크(유럽 시장용)는 케이블이 최소 전기 안전 및 구조 표준을 충족함을 나타냅니다.

어떻게 to Properly Connect and Route SATA Cables

올바른 설치는 케이블 품질만큼 중요합니다. 부주의하게 설치된 고품질 케이블은 값싼 케이블보다 성능이 나을 것이 없습니다.

1. 마더보드의 SATA 포트를 식별합니다. 일반적으로 ATX 시스템의 보드 오른쪽 가장자리에 있으며 SATA0부터 SATA5까지 또는 이와 유사한 라벨이 붙어 있습니다. 낮은 번호의 포트를 먼저 사용하십시오. 이들은 종종 최고의 성능과 부팅 우선순위 지원을 제공하는 기본 SATA 컨트롤러에 연결됩니다.
2. 데이터 케이블을 연결하세요. SATA 데이터 커넥터에는 L자형 홈이 있어 한 방향으로만 삽입할 수 있습니다. 완전히 장착되는 느낌이 들 때까지 드라이브의 데이터 포트를 단단히 누릅니다. 잠금 케이블을 사용하는 경우 래치를 맞물립니다.
3. 전원 케이블을 연결하세요. 15핀 SATA 전원 커넥터에도 키가 있으며 한 방향으로만 삽입됩니다. 접촉 면적이 더 크기 때문에 데이터 커넥터보다 더 많은 삽입력이 필요합니다. 커넥터 하우징이 구부러지거나 깨질 수 있는 커넥터를 흔들기보다는 일정하고 균일한 압력을 가하십시오.
4. 날카로운 굴곡 없이 케이블을 배선하십시오. 케이블의 모든 지점에서 최소 25mm(약 1인치)의 굽힘 반경을 유지하십시오. 플랫 케이블은 꼬임에 특히 취약합니다. 직각 커넥터를 사용할 수 있는 경우 드라이브 끝 근처에서 사용하여 대부분의 오류가 발생하는 커넥터 진입점에서 구부러진 부분을 제거하세요.
5. 여분의 케이블 길이를 확보하십시오. 케이블 타이 또는 벨크로 스트랩을 사용하여 팬과 공기 흐름 경로에서 여분의 케이블을 묶습니다. 고정되지 않은 SATA 케이블이 팬 블레이드에 들어가 케이블이 손상되고 팬이 고장날 수 있습니다.
6. 부팅 후 BIOS에서 확인하십시오. 설치 후 시스템 BIOS/UEFI에 들어가서 드라이브가 저장 장치 목록에 나타나는지 확인합니다. 그렇지 않은 경우 드라이브나 마더보드에 문제가 있다고 가정하기 전에 두 케이블 연결을 모두 확인하십시오.

모든 SATA 케이블 뒤에 숨은 제조 체인

SATA 케이블의 기능과 품질이 왜 중요한지 완전히 이해하려면 케이블을 만드는 생산 공정을 추적하는 것이 도움이 됩니다. 단일 SATA 케이블은 PC 제작자의 손에 도달하기 전에 여러 제조 단계를 거칩니다.

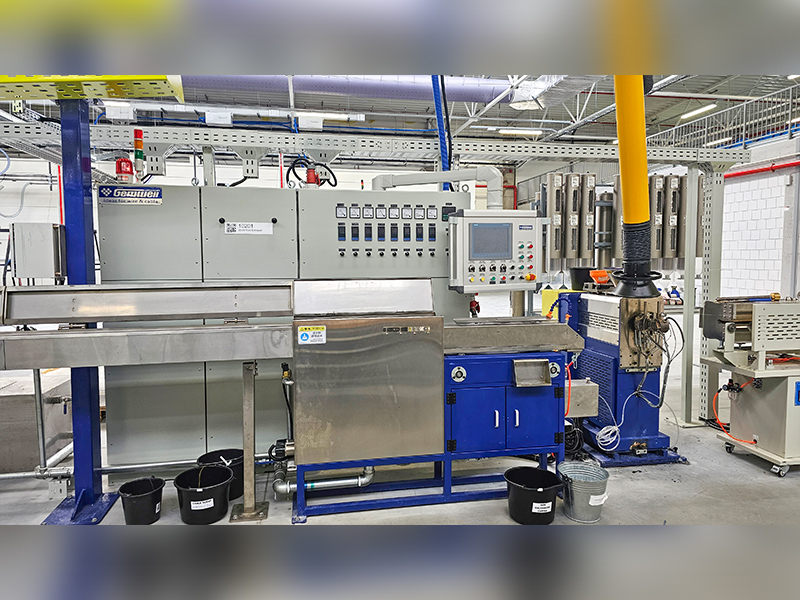

이는 구리 막대로 시작하여 와이어 드로잉 기계를 통해 대상 AWG 게이지까지 그려집니다. 그런 다음 인발된 와이어는 열가소성 절연체가 적용되는 와이어 및 케이블 압출기를 통과합니다. 케이블 제조에서 가장 일반적인 유형인 단축 압출기에서 절연 화합물은 펠릿 형태로 가열된 배럴에 공급되고, 녹은 다음 이동하면서 와이어를 코팅하는 크로스헤드 다이를 통과하게 됩니다. 28AWG와 같은 미세한 전선의 회선 속도는 일반적으로 분당 100~600미터 , 압출기의 온도 프로파일과 스크류 속도를 신중하게 제어하여 일관된 단열재 두께를 유지합니다.

압출 후 절연 도체는 평면 케이블 구성을 위해 편평하게 놓거나 원형 케이블 구성을 위해 쌍으로 꼬아 조립됩니다. 연선 구성은 특정 꼬임률(단위 길이당 회전 수)을 따라 차동 임피던스를 제어합니다. 그런 다음 조립된 전도체를 두 번째 와이어 및 케이블 압출기를 통과시켜 전체 외부 재킷을 적용할 수 있습니다.

커넥터 종단은 다음과 같습니다. 케이블 끝은 길이에 맞게 자르고, 벗겨내고, 압착하거나 플라스틱 SATA 커넥터 하우징으로 오버몰딩합니다. 그런 다음 전체 어셈블리의 연속성, 단락 및 경우에 따라 TDR(시간 영역 반사 측정) 장비를 사용하여 고주파수 임피던스 특성을 테스트합니다.

와이어 및 케이블 압출기 라인에서 완성된 케이블에 이르기까지 이 전체 공정은 주로 중국, 대만, 그리고 점차적으로 베트남과 인도 전역의 시설에서 이루어집니다. 2달러 케이블과 7달러 케이블의 차이점은 일반적으로 품질 관리 단계가 수행되고 생산 중에 와이어 및 케이블 압출기 공정이 얼마나 엄격하게 모니터링되는지에 있습니다.
