SATA 케이블이란 무엇입니까? 유형, 속도 및 작동 방식

SATA 케이블 — 줄임말 직렬 고급 기술 첨부 — 하드 디스크 드라이브(HDD), 솔리드 스테이트 드라이브(SSD) 및 광학 드라이브와 같은 저장 장치를 컴퓨터의 마더보드 또는 호스트 어댑터에 연결하는 슬림하고 평평한 데이터 및 전원 상호 연결입니다. 이것이 없으면 어떤 드라이브도 시스템과 통신할 수 없거나 작동에 필요한 전력을 공급받을 수 없습니다. 데스크탑 PC를 열었을 때 마더보드에서 SSD까지 이어지는 얇은 7핀 플랫 리본을 본 적이 있다면 SATA 데이터 케이블을 보고 있는 것입니다. 바로 옆에 있는 더 넓은 15핀 변형은 SATA 전원 케이블이었습니다. 이를 통해 모든 바이트 흐름을 원활하게 유지합니다.

2003년경에 상업적으로 출시된 SATA는 1990년대까지 PC를 지배했던 부피가 큰 PATA(병렬 ATA) 리본 케이블을 대체했습니다. 스위치는 공기 흐름을 획기적으로 개선하고 케이블 부피를 줄였으며 PATA의 최대 내부 전송 속도를 최대화했습니다. 133MB/초 SATA III까지 600MB/초 . 오늘날 표준은 소비자 및 기업 스토리지의 중추로 남아 있으며, 표준이 어떻게 작동하는지 정확히 이해하면 더 빠른 시스템을 구축하고, 연결 문제를 해결하고, 모든 작업에 적합한 케이블을 선택하는 데 도움이 됩니다.

SATA 케이블이 컴퓨터 내부에서 작동하는 방식

SATA 용도 직렬 신호 — 여러 컨덕터에 걸쳐 여러 비트를 동시에 전송했던 이전 버전의 병렬 접근 방식이 아니라 단일 차동 쌍으로 한 번에 1비트씩 데이터를 전송합니다. 직관과는 반대로 직렬 전송은 고주파수에서 병렬 인터페이스를 제한하는 누화 및 동기화 문제를 제거하기 때문에 실제로 더 빠릅니다.

SATA 데이터 케이블 내부에는 2개의 차동 쌍으로 배열된 4개의 구리 도체가 있으며, 각 도체는 전자기 간섭(EMI)을 줄이기 위해 차폐되어 있습니다. 케이블의 평평한 쌍축(twinax) 구조는 이러한 쌍을 인접하게 유지하므로 SATA 케이블이 기존 40 또는 80와이어 PATA 리본보다 훨씬 얇습니다. 에이 와이어 및 케이블 압출기 제조 과정에서 외부 피복(일반적으로 PVC 또는 LSZH 화합물)을 생성하고 차폐된 도체 위에 재킷을 균일하게 눌러 전체 길이에 걸쳐 일관된 임피던스를 보장합니다.

7핀 SATA 데이터 커넥터는 마더보드와 드라이브 모두의 일치하는 포트에 고정됩니다. 잠금 변형의 작은 플라스틱 걸쇠는 실수로 연결이 끊어지는 것을 방지합니다. 이는 진동이 발생하기 쉬운 서버 환경에서 중요합니다. 별도의 15핀 SATA 전원 커넥터는 3개의 전압 레일을 제공합니다. 3.3V DC, 5V DC, 12V DC , 저전력 전자 장치와 기계식 HDD 내부의 모터 스핀들을 모두 다루고 있습니다.

SATA 세대: 속도 차이 한눈에 보기

SATA는 세 가지 주요 개정을 거쳤습니다. 각각은 이전 버전과 호환됩니다. 즉, SATA III 케이블이 SATA I 드라이브와 작동하지만 드라이브는 이전 표준의 최대 속도인 1.5Gbps에서만 실행됩니다. 다음은 각 세대가 제공하는 기능을 간략하게 비교한 것입니다.

이전 버전과 호환: 모든 최신 케이블은 기존 장치의 최대 속도에서 기존 장치와 작동합니다.
세대	인터페이스 속도	최대 처리량	일반적인 사용
SATA I(1.0)	1.5Gbps	~150MB/초	레거시 HDD, 초기 광학 드라이브
SATA II(2.0)	3.0Gbps	~300MB/초	중급형 HDD, 1세대 SSD
SATA III(3.0)	6.0Gbps	~600MB/초	최신 SSD, Blu-ray 드라이브, RAID 어레이

운영 체제 부팅이나 미디어 파일 저장과 같은 일상적인 작업의 경우 SATA II도 적절한 처리량을 제공합니다. 그러나 560MB/s에 가까운 순차 읽기가 가능한 최신 2.5인치 SATA SSD를 설치한 경우 SATA III 포트와 케이블만 사용하면 해당 정격 성능에 접근할 수 있습니다.

SATA 데이터 케이블과 SATA 전원 케이블: 매우 다른 두 가지 작업

처음 PC를 제작하는 사람들이 가장 흔히 혼동하는 점 중 하나는 SATA 케이블 하나로 모든 것이 가능하다고 생각하는 것입니다. 실제로 대부분의 데스크탑 드라이브에는 두 개의 별도 케이블이 필요합니다. 하나는 데이터용이고 다른 하나는 전원용입니다. 차이점은 다음과 같습니다.

SATA 데이터 케이블(7핀)

데이터 신호만 전달하고 전원은 사용하지 않습니다.
양쪽 끝은 동일한 7핀 커넥터를 사용합니다.
2개의 차동 쌍에 4개의 구리 도체가 포함되어 있습니다.
최대 권장 길이: 1미터(내부)
직선 또는 90도 직각 커넥터 사용 가능
PVC 또는 LSZH 소재의 와이어 및 케이블 압출기로 압출된 외부 재킷

SATA 전원 케이블(15핀)

드라이브에 3.3V, 5V 및 12V 레일을 공급합니다.
한쪽 끝은 드라이브에 연결됩니다. PSU 또는 어댑터 이외의 것
종종 4핀 Molex LP4 어댑터와 페어링됩니다.
슬림라인 변형은 슬림 광학 드라이브용 6핀 커넥터를 사용합니다.
비대칭 "L자형" 키로 잘못된 삽입 방지
중요: 커넥터에 무리한 힘을 가하지 마세요. 핀이 손상되면 드라이브가 손상될 수 있습니다.

노트북에서는 상황이 다르게 보입니다. 대부분의 최신 노트북은 M.2 슬롯이나 납땜 칩을 통해 스토리지를 마더보드에 직접 연결하므로 별도의 SATA 케이블이 필요하지 않습니다. 그러나 2.5인치 SATA 드라이브를 사용하는 구형 노트북과 울트라슬림의 경우 마더보드는 얇은 프로파일 재킷용으로 구성된 와이어 및 케이블 압출기 라인에서 생산된 특수 SATA 어셈블리인 특수 제작된 플랫 리본을 통해 드라이브에 연결됩니다.

모든 유형의 SATA 케이블 설명

모든 SATA 케이블이 동일한 것은 아닙니다. 시장에서는 각각 특정 설치 시나리오에 적합한 여러 변형을 제공합니다. 잘못된 유형을 선택하면 종종 딱 맞지 않거나 공기 흐름이 좋지 않거나 간헐적으로 연결이 끊어지는 현상이 발생합니다.

표준 직선형 SATA 데이터 케이블

두 커넥터 모두 직선형이므로 위쪽이나 바깥쪽을 향하는 마더보드 포트에 대한 가장 간단한 옵션입니다. 길이는 일반적으로 18인치(45cm)에서 24인치(60cm)이지만 더 큰 섀시에는 최대 1m의 케이블을 사용할 수 있습니다. 내부 도체 와이어는 와이어 및 케이블 압출기가 단일 연속 실행으로 적용하는 재킷으로 피복된 꼬인 쌍입니다.

직각(90도) SATA 케이블

커넥터 중 하나 또는 둘 다 90도 각도로 되어 있습니다. 이 디자인은 드라이브가 케이스 측면 패널 가까이에 있거나 마더보드의 SATA 포트가 위쪽이 아닌 측면을 향할 때 이상적입니다. 구부러지면 케이블이 수평으로 나와 케이스 바닥을 따라 흐르게 되어 커넥터에 가해지는 응력이 줄어들고 공기 흐름이 향상됩니다. 많은 빌더는 드라이브 끝에 있는 직각 커넥터와 마더보드 끝에 있는 직선 커넥터를 혼합하는 것을 선호합니다.

SATA 케이블 잠금

작은 플라스틱 고정 탭이 포트의 노치에 끼워져 실수로 연결이 끊어지는 것을 방지합니다. 서버 랙, NAS 인클로저 및 진동에 취약한 모든 시스템에 필수적입니다. 잠금 래치가 없는 표준 SATA 케이블은 시간이 지남에 따라 느슨해져서 진단하기 어려운 간헐적인 읽기/쓰기 오류가 발생할 수 있습니다. 4개 이상의 드라이브가 있는 홈 서버나 NAS를 구축하는 경우 잠금 케이블을 사용하는 것이 좋습니다.

eSATA 케이블(외부 SATA)

eSATA 케이블은 SATA 인터페이스를 컴퓨터 케이스 외부로 확장하여 외부 저장 장치를 연결합니다. 내부 커넥터의 1,500 삽입 등급에 비해 최소 5,000 삽입 등급의 더 견고한 커넥터를 사용합니다. eSATA도 동일하게 지원 최대 6Gbps 내부 SATA III만큼 전송 속도를 제공하므로 대용량 파일 전송 시 USB 2.0보다 훨씬 빠릅니다. 참고: 표준 eSATA는 전원이 아닌 데이터만 전달하므로 외장 드라이브에는 자체 전원 공급 장치가 필요합니다.

eSATAp(eSATA를 통한 전원 공급)

eSATA와 USB 신호를 하나의 콘센트에 결합하는 하이브리드 포트입니다. eSATAp 포트는 eSATA 커넥터나 USB 플러그를 수용할 수 있으며 버스 전원 장치에 전원을 공급할 수도 있습니다. 따라서 외부 2.5인치 드라이브에 별도의 전원 어댑터가 필요하지 않습니다. 보편적이지는 않지만 2010년대까지 일부 노트북 도킹 스테이션과 데스크탑 후면 패널에 나타났습니다.

슬림라인 SATA 케이블

주로 슬림형 광 드라이브 및 노트북 광 베이에 사용됩니다. 슬림라인 커넥터는 7핀 데이터 섹션과 6핀 전원 섹션을 하나의 좁은 플러그에 결합합니다. 이 통합 설계는 두 개의 별도 케이블을 실행하는 것이 비현실적인 비좁은 섀시에서 공간을 절약합니다. 슬림라인 SATA 케이블은 가전제품용 미세 게이지 다중 도체 어셈블리를 전문으로 하는 와이어 및 케이블 압출기 설정의 일반적인 출력입니다.

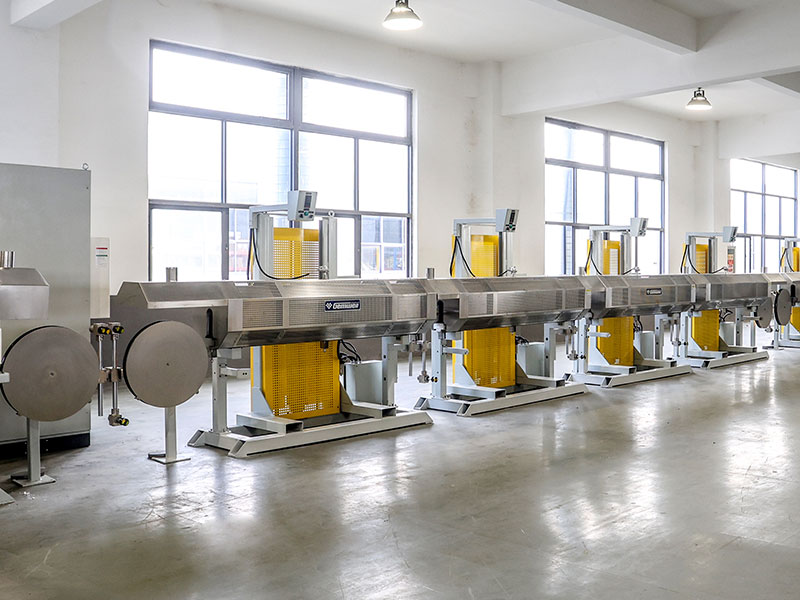

SATA 케이블 제조 방법: 와이어 및 케이블 압출기의 역할

SATA 케이블이 어떻게 만들어지는지 이해하면 예산 제품과 프리미엄 제품 사이에서 케이블 품질이 왜 그렇게 극적으로 다른지 설명하는 데 도움이 됩니다. 생산 공정에는 몇 가지 정밀한 단계가 포함되며, 와이어 및 케이블 압출기가 각 단계의 핵심입니다.

1단계

지휘자 그리기

구리 막대는 목표 게이지(일반적으로 SATA 데이터 도체의 경우 AWG 28 또는 AWG 26)에 도달할 때까지 점점 더 작은 다이를 통해 당겨집니다. 더 얇은 도체는 케이블 무게와 유연성을 줄입니다. 두꺼운 것은 전원 케이블의 저항을 낮춥니다. 연선 도체(함께 꼬인 여러 개의 얇은 와이어)는 단선 도체보다 더 나은 유연성을 제공하며, 이는 좁은 모서리 주위로 자주 이동하거나 라우팅되는 케이블에 중요합니다.

2단계

1차 단열 압출

각 도체는 유전체 절연층(일반적으로 고주파 신호 케이블용 HDPE(고밀도 폴리에틸렌) 또는 FEP(불소화 에틸렌 프로필렌))으로 코팅된 와이어 및 케이블 압출기를 통과합니다. 케이블의 특성 임피던스에 직접적인 영향을 미치는 일관된 벽 두께를 유지하려면 압출 속도, 온도 및 다이 형상을 와이어 및 케이블 압출기 작업자가 엄격하게 제어해야 합니다. SATA 데이터 케이블에는 다음의 목표 임피던스가 필요합니다. 100옴 차동 ; 단 몇 옴의 편차라도 6Gbps에서 신호 무결성 문제를 일으킬 수 있습니다.

3단계

쌍연선 및 차폐

절연 도체는 차동 쌍으로 꼬여 있습니다. 꼬임률(인치당 꼬임)은 쌍 사이의 누화를 제어하기 위해 신중하게 지정됩니다. 호일 실드(일반적으로 알루미늄-폴리에스테르 라미네이트)가 각 쌍 또는 전체 케이블 어셈블리를 감싸 외부 EMI를 차단합니다. 일부 프리미엄 SATA 케이블은 EMI 제거율을 높이기 위해 포일 위에 편조 쉴드를 추가하지만 직경은 증가하고 유연성은 감소합니다.

4단계

외부 재킷 압출

조립된 코어(차폐 쌍과 배수 와이어)는 외부 재킷을 적용하는 크로스헤드 다이가 장착된 와이어 및 케이블 압출기를 다시 통과합니다. 일반적인 재킷 재료에는 PVC(비용 효율적이고 유연함), LSZH(저연 무할로겐)(화재 안전이 중요한 서버룸 및 데이터 센터에 선호됨) 및 TPE(고유연성 응용 분야를 위한 열가소성 엘라스토머)가 포함됩니다. 와이어 및 케이블 압출기는 재킷 두께를 1밀리미터 미만으로 제어하여 완성된 케이블이 SATA 커넥터의 유지력에 대한 치수 표준을 충족하도록 보장합니다.

5단계

커넥터 종단 및 테스트

절단 길이에는 각 끝에 압착되거나 납땜된 SATA 커넥터가 있습니다. 자동화된 연속성 테스터는 모든 핀 간 연결을 확인합니다. 대량 생산 라인에서는 TDR(시간 영역 반사 측정) 또는 벡터 네트워크 분석기를 사용하여 전체 케이블 길이에 걸쳐 임피던스 균일성을 확인합니다. 임피던스 검사에 실패한 케이블은 폐기됩니다. 이는 평판이 좋은 와이어 및 케이블 압출기 제조업체의 전문가급 SATA 어셈블리가 일반 대안보다 비용이 더 많이 드는 이유입니다.

다른 스토리지 인터페이스와 SATA 케이블 비교

SATA가 스토리지를 연결하는 유일한 방법은 아닙니다. 환경의 어느 위치에 있는지 알면 SATA를 고수할지 아니면 성능이 중요한 워크로드를 위해 더 빠른 버스로 업그레이드할지 결정하는 데 도움이 됩니다.

SATA III 대 NVMe(PCIe 4.0)

PCIe 4.0 x4 슬롯의 NVMe SSD는 다음을 초과하는 순차 읽기를 제공합니다. 7,000MB/초 — SATA III의 600MB/s 상한치보다 11배 이상 높습니다. NVMe는 M.2 폼 팩터를 사용하며 케이블이 전혀 없이 마더보드에 직접 연결됩니다. 빠른 랜덤 I/O를 요구하는 운영 체제 드라이브 및 애플리케이션의 경우 NVMe가 확실한 승자입니다. SATA SSD는 SATA 드라이브의 기가바이트당 가격 이점이 속도 차이를 상쇄하는 보조 스토리지, 대용량 미디어 및 비용에 민감한 빌드에서 경쟁력을 유지합니다.

SATA 대 PATA(IDE)

이전 PATA 인터페이스는 최대 46cm 너비의 평평한 40 또는 80도체 리본 케이블을 사용하여 케이스 내부의 공기 흐름을 크게 제한했습니다. SATA는 이를 폭 약 8mm의 7핀 케이블로 교체하여 공간을 확보하고 냉각 성능을 향상시켰습니다. PATA의 최대 처리량(ATA/133)은 133MB/s로 SATA III 속도의 1/4에도 미치지 못했습니다. 최신 마더보드에는 PATA 포트가 포함되어 있지 않습니다. 이는 엄밀히 말하면 2007년 이전 하드웨어에서만 볼 수 있는 레거시 표준입니다.

SATA 대 SAS(직렬 연결 SCSI)

SAS는 SATA에 대응하는 기업용 제품입니다. SAS 백플레인은 SAS 및 SATA 드라이브를 모두 수용하지만 SATA 백플레인은 SAS 드라이브를 수용하지 않습니다. SAS 케이블은 커넥터당 2개의 포트(이중 포트)를 전달하므로 중복 경로가 가능하며 이는 고가용성 스토리지 시스템에 매우 중요합니다. SAS 드라이브는 일반적으로 10,000~15,000RPM으로 회전하며 소비자 SATA HDD보다 듀티 사이클이 훨씬 더 높습니다. 케이블 구성은 비슷합니다. 와이어 및 케이블 압출기가 외부 재킷을 생산하지만 SAS 케이블은 듀얼 포트 아키텍처로 인해 더 엄격한 스큐 사양을 충족해야 합니다.

SATA 대 USB 외장 드라이브

USB 인클로저를 통해 내부 SATA 드라이브를 외부에 연결하면 실제 속도를 제한하는 SATA-to-USB 브리지 칩이 도입됩니다. USB 3.2 Gen 2의 최고 속도는 10Gbps(이론적)이지만 브리지 오버헤드로 인해 일반적으로 실제 처리량이 약 400~500MB/s로 제한됩니다. 이는 포화된 SATA III 링크와 비슷합니다. 브리지 없이 SATA 속도가 필요한 진정한 외부 스토리지의 경우, 전체 6Gbps의 직접 SATA 링크를 제공하는 eSATA가 적절한 케이블 선택입니다.

귀하의 빌드에 적합한 SATA 케이블을 선택하는 방법

다양한 변형이 가능하므로 올바른 케이블을 선택하면 시간이 절약되고 오류가 방지되며 하드웨어가 보호됩니다. 다음 기준을 염두에 두십시오.

SATA 세대를 귀하의 드라이브와 일치시키십시오. SSD 등급이 SATA III인 경우 SATA III 케이블을 사용하여 300MB/s에서 병목 현상을 방지하세요. 6Gbps를 지원하는 포트를 확인하려면 마더보드 설명서를 확인하세요. 일부 보드에서는 SATA III 및 SATA II 포트를 혼합합니다.
구매하기 전에 케이블 길이를 측정하십시오. SATA 케이블은 내부적으로 1m를 초과해서는 안 됩니다. 마더보드에서 멀리 떨어진 드라이브 베이에 접근해야 하는 경우 먼저 측정하고 도체에 압력을 가하는 꽉 구부리지 않고 부드러운 곡선을 허용하는 케이블 길이를 선택하십시오.
커넥터 각도를 고려하십시오. 마더보드의 SATA 포트가 측면 패널(ATX 보드에서 일반적)을 향하고 있는 경우 마더보드 끝에 있는 직각 커넥터는 케이블을 바깥쪽으로 고리 모양으로 만들지 않고 보드에 평평하게 유지합니다.
NAS, RAID, 서버 환경에서는 잠금 케이블을 사용하세요. 디스크 재구축 중 오전 3시에 진동으로 인한 연결 끊김은 원하지 않습니다. 잠금 래치는 추가 비용이 거의 들지 않으며 이러한 실패 모드를 완전히 제거합니다.
데이터 센터용 재킷 재질을 확인하세요. PVC 재킷은 주택 건설에 적합합니다. 데이터 센터와 상용 장비실에서는 화재 발생 시 화재 규정을 준수하고 독성 연기를 줄이기 위해 LSZH 케이블을 요구하는 경우가 많습니다.
제조업체를 통해 케이블 품질을 확인하십시오. 평판이 좋은 와이어 및 케이블 압출기 제조업체의 고품질 케이블은 임피던스 균일성, 삽입 손실 및 반사 손실에 대해 테스트됩니다. 저예산 케이블은 이러한 테스트를 건너뛰는 경우가 많으며 낮은 속도에서는 제대로 작동하는 경우가 많지만 6Gbps의 한계 신호 무결성으로 인해 추적하기 매우 어려운 간헐적인 오류가 발생할 수 있습니다.

일반적인 SATA 케이블 문제 및 해결 방법

대부분의 SATA 연결 문제는 몇 가지 반복되는 원인으로 인해 발생합니다. 고장이 의심되는 드라이브를 교체하기 전에 다음 체크리스트를 수행하십시오.

BIOS에서 드라이브가 감지되지 않음

데이터 케이블의 양쪽 끝을 다시 연결합니다. 전원 케이블이 완전히 끼워졌는지 확인하십시오. 마더보드의 다른 SATA 포트를 사용해 보십시오. 포트가 개별적으로 작동하지 않을 수 있습니다. 결함이 있는 케이블을 배제하기 위해 정상 작동이 확인된 케이블로 교체합니다. 드라이브가 회전하는지 확인합니다(HDD 모터 소리를 듣거나 SSD 케이스에서 가벼운 진동을 느껴보세요).

간헐적인 연결 끊김 또는 읽기 오류

이는 느슨하거나 손상된 SATA 커넥터의 전형적인 증상입니다. 비잠금식 케이블을 사용하는 경우 잠금식 케이블로 교체하십시오. 케이블의 꼬임, 절단 또는 찌그러진 부분이 있는지 밝은 조명 아래에서 검사하십시오. 와이어 및 케이블 압출기를 적용한 재킷은 일반적인 취급 중에 도체를 보호하지만 케이블 타이를 너무 세게 조이면 눈에 띄는 외부 흔적을 남기지 않고 내부적으로 절연체가 깨질 수 있습니다. 드라이브 오류와 케이블 문제를 구별하려면 드라이브에서 SMART 테스트를 실행하십시오.

예상보다 느린 전송 속도

마더보드 BIOS에서 포트 모드를 확인하십시오. 일부 보드는 기본적으로 AHCI가 아닌 IDE 호환 모드로 새 설치를 설정합니다. 이는 드라이브가 최대 속도를 협상하지 못하게 하고 NCQ(Native Command Queuing)와 같은 기능을 비활성화합니다. AHCI 모드로 전환합니다(경우에 따라 Windows를 다시 설치해야 하거나 Windows 10/11로 전환하기 전에 레지스트리 키를 추가해야 함). 또한 예산 게시판의 라벨이 항상 명확하지는 않으므로 사용 중인 포트가 SATA II가 아닌 SATA III인지 확인하세요.

설치 중 케이블이 손상됨

SATA 커넥터는 작으며 고정 래치가 측면 압력을 받으면 부러질 수 있습니다. 항상 커넥터를 똑바로 삽입하고 제거하십시오. 옆으로 흔들지 마십시오. 걸쇠가 부러져도 케이블은 계속 작동하지만 진동으로 인해 연결이 끊어질 수 있습니다. 전기 테이프를 사용하여 해결하기보다는 케이블을 교체하십시오. 경험이 풍부한 와이어 및 케이블 압출기 제조업체가 생산한 고품질 케이블은 여러 번의 삽입 주기에도 파손을 방지하는 두꺼운 래치 재질의 커넥터를 사용합니다.

SATA 핫 플러깅: 정의 및 작동 시기

SATA의 가장 유용한 기능 중 하나는 핫 플러깅 — 시스템이 실행되는 동안 전원을 끄거나 재부팅하지 않고도 드라이브를 연결하거나 연결을 끊을 수 있는 기능입니다. 실제로 핫 플러그 지원은 함께 작동하는 세 가지 사항에 따라 달라집니다. 드라이브는 핫 플러그를 지원해야 하고, 호스트 컨트롤러는 핫 플러그를 활성화해야 하며(일반적으로 BIOS에서 설정), 운영 체제는 장치 도착 및 제거 이벤트를 인식하도록 구성되어야 합니다.

Windows에서 핫 플러그는 AHCI 모드가 활성화된 상태에서 안정적으로 작동하며 eSATA 외장 드라이브에 대한 "하드웨어 안전하게 제거" 작업 흐름의 기초입니다. Linux는 커널 2.6.19부터 SATA 핫 플러그를 지원했습니다. 엔터프라이즈 시스템은 이를 더욱 발전시킵니다. 서버 스토리지 인클로저의 SAS/SATA 백플레인은 핫스왑 유지 관리를 위해 특별히 설계되어 관리자가 업무 시간 동안 다운타임 없이 고장난 드라이브를 교체할 수 있습니다. 여기에서도 커넥터 설계가 중요합니다. 고주기 핫스왑 커넥터는 표준 커넥터보다 더 엄격한 허용 오차로 생산되며, 이에 대해 종단 처리된 케이블은 반복적인 구부러짐을 방지하기 위해 커넥터 진입점 주위에 추가 보강재를 적용하는 와이어 및 케이블 압출기 생산 라인에서 나옵니다.

PATA에서는 핫 플러그가 지원되지 않으므로 드라이브를 연결하거나 연결 해제하기 전에 시스템을 완전히 꺼야 했습니다. 이러한 제한만으로도 2003년부터 업계가 SATA로 빠르게 전환할 수 있었습니다.

데스크탑 PC를 넘어서는 SATA 케이블 애플리케이션

대부분의 소비자는 데스크탑 컴퓨터 내부에서 SATA 케이블을 접하지만 인터페이스는 놀라울 정도로 광범위한 산업 및 상업용 애플리케이션에 사용됩니다. 안정적이고 비용 효율적인 스토리지 연결이 필요한 모든 곳에 SATA가 포함될 가능성이 높습니다.

NAS(Network-Attached Storage) 인클로저 — 4베이부터 16베이까지 구성되는 소비자 및 프로슈머 NAS 상자는 거의 보편적으로 SATA 백플레인을 통해 연결된 SATA 하드 드라이브를 사용합니다. 이 장치의 케이블 어셈블리는 자동화된 와이어 및 케이블 압출기 라인에서 대량 생산됩니다.
DVR 및 감시 시스템 — 보안 카메라는 DVR 장치 내부의 3.5인치 SATA HDD에 지속적으로 녹화됩니다. 드라이브는 연간 테라바이트 단위로 측정되는 지속적인 쓰기 작업 부하를 처리합니다. 감시 등급 SATA HDD의 쓰기 등급은 연간 180TB인 데 비해 데스크톱 모델의 경우 연간 쓰기 용량은 55TB입니다.
산업용 임베디드 시스템 — 패널 PC, 키오스크 및 기계 컨트롤러는 운영 체제 및 데이터 저장 장치로 2.5인치 SATA SSD를 사용하는 경우가 많으며 회전식 HDD에서는 사용할 수 없는 진동 방지 기능을 제공합니다.
서버 팜 및 데이터 센터 — 핫 계층 스토리지를 위해 NVMe가 지배적인 고성능 데이터 센터에서도 SATA SSD 및 HDD는 비용 효율적인 콜드 계층 용량을 제공합니다. 단일 60개 드라이브 JBOD 인클로저에는 240개의 SATA 케이블이 포함될 수 있으며, 모두 산업용 와이어 및 케이블 압출기 장비에서 제조된 미드플레인 백플레인 어셈블리를 통과합니다.
의료 영상 저장 — 병원에서 사용되는 PACS(사진 보관 및 통신 시스템)는 DICOM 이미지 파일(종종 스캔당 수백 기가바이트)을 SATA RAID 어레이에 저장합니다. LSZH 재킷 SATA 케이블은 밀폐된 장비 캐비닛의 병원 화재 안전 규정을 충족하도록 지정되었습니다.

고품질 SATA 케이블에서 찾아야 할 사항

시중의 모든 SATA 케이블이 동일한 것은 아닙니다. 몇 가지 특정 특성으로 인해 몇 달 내에 진단 문제가 되는 케이블과 수년 동안 지속되는 케이블이 구분됩니다.

임피던스 공차

SATA 사양에서는 다음을 요구합니다. 100 ± 10Ω 차동 임피던스 . 잘 보정된 와이어 및 케이블 압출기 기계로 만들어진 케이블은 이 창에 안정적으로 도달합니다. 비사양 케이블은 3Gbps에서는 제대로 작동할 수 있지만 6Gbps에서는 특히 케이블 길이가 1미터에 가까운 경우 높은 비트 오류율을 나타냅니다.

커넥터 내구성

공식 SATA 사양은 내부 커넥터의 최소 사양을 평가합니다. 1,500회 삽입/탈거 주기 . 프리미엄 커넥터는 이를 초과합니다. 매우 저렴한 케이블에서 흔히 볼 수 있는 얇은 커넥터 본체와 깨지기 쉬운 래치는 활성 사용 환경에서 정격보다 훨씬 오래 걸리는 경우가 많습니다.

도체 게이지

AWG 28은 SATA 데이터 케이블의 표준입니다. 12V 레일을 회전하는 HDD 모터에 전달하는 SATA 전원 케이블에는 AWG 18 이상이 권장됩니다. 소형 전력 컨덕터는 뜨거워지고, 부하 시 전압 강하를 증가시키며, 특히 스핀업 시 고전류 돌입 중에 조기 드라이브 오류를 유발할 수 있습니다.

재킷 소재와 유연성

PVC 재킷은 대략 -10°C ~ 70°C에서 유연성을 유지하므로 대부분의 PC 환경에 적합합니다. 케이블이 높은 전력량의 GPU 쿨러 근처나 오버클럭된 CPU 방열판 위로 배선되는 경우 더 높은 온도 등급의 실리콘 재킷 또는 TPE 케이블을 찾으세요. 와이어 및 케이블 압출기에서 나온 플랫 케이블은 더 단단한 경향이 있지만 깔끔하게 배선하기가 더 쉽습니다. 둥근 케이블은 좁은 공간에서 더 잘 구부러집니다.
