포밍 와이어 절연 압출 라인

FOAM PE/PP/PU 화학 발포 코어 와이어 절연 압출 라인

FOAM PE/PP/PU 화학 발포 코어 와이어 절연 압출 라인은 맞춤화가 가능한 비표준 장비입니다. 주요 기계 모델은 일반적으로 35-60mm입니다. 신호 케이블용 화학 발포재의 심선 절연 압출에 적합합니다. 발포 압출은 절연층의 유전 상수를 감소시키고, 전자 전달의 표피 효과를 확대하고, 신호 감쇠를 감소시키며, 신호 전달 거리를 증가시킬 수 있습니다. 발포 압출 공정 중 압출기 배럴의 각 구역 내부의 압력과 온도에 따라 재료의 최종 발포 밀도가 결정됩니다. 온도와 압력은 비례하므로 압출압력과 온도를 조절하는 것이 중요합니다. 재료가 흐르는 부품의 경우 압력이 일정하게 유지되고 온도도 ±1°C 이내로 제어되어 안정적인 압력과 재료의 발포 정도가 유지됩니다. 발포 절연층의 강도가 낮기 때문에 심선의 강도를 높이기 위해 발포층의 외부 층에 고체 스킨을 덮습니다. 따라서 화학적 발포 압출은 대부분 이중층 압출입니다. 우수한 화학적 폼 코어 와이어 절연 압출기는 매끄러운 스크류 배럴과 재료에 대한 끈적임 없음, 재료가 잘 혼합되고 스크류로 균일하게 발포됨, 정확한 온도 제어, 머신 헤드 샤넬의 방해가 없는 우수한 유동성, 머신 헤드의 높은 동심도, 안정적인 와이어 직경, 작은 공차, 안정적인 정전 용량, 안정적인 보상 및 테이크업 장력 등의 특성을 가지고 있습니다. 당사는 사용자 요구에 따라 맞춤형 맞춤화를 지원할 수 있습니다. 하드웨어 측면에서는 사용자가 선택할 수 있는 다양한 모델과 핵심 액세서리 브랜드를 제공할 수 있습니다. 전기 제어 소프트웨어 측면에서 우리는 경제적이고 실용적이거나 가장 진보된 전기 제어 방법을 제공할 수도 있습니다. 전반적인 구성이 다르기 때문에 이 기계의 가격도 크게 다릅니다. 따라서 이 기계의 가격을 결정하는 주요 요인은 사용자의 제품 구성 수준 포지셔닝입니다. 또한, 본 제품은 비표준형 맞춤형 장비로 소량생산으로 설계, 제작, 설치기간이 길어지고 디버깅 주기도 길다. 사용자는 완벽한 제품 배송을 위해 충분한 조달 주기를 확보해야 합니다.

문의 +
PREV：이전 제품이 없습니다.
다음：다음 제품이 없습니다
Product Details

구성품

● 지불 스탠드
● 교정대
● 예열기
● 주요 압출기
● 사출기
● 압출기 헤드
● BY-PASS 재료 배출 밸브
● 공급 호퍼 건조기
● 일정한 온도의 이동식 수로
● 냉각수탱크
● 물 정전 커패시터
● 에어블로잉노즐
● 캡스턴
● 와이어 축적 스탠드
● 미터 카운터
● 레이저 직경 게이지
● 고주파 스파크 시험기
● 테이크업
● 전기 제어 상자
● 다음은 사용자 정의 옵션입니다
● 인쇄기
● 진공장치
● 블로우 드라이어
● 덩어리 감지기
● 편심 게이지
● 전광판
● 기타 주변 보조 장비를 맞춤화하고 추가할 수 있습니다.

기술 사양

주요 기술 매개변수 35 25형 40 30형 45 35형 50 35형 60 40형
적합한 와이어 유형 고주파 케이블, 데이터 케이블, 신호 케이블, 전자 케이블 및 구리선 도체 화학 발포 절연 압출의 기타 전선에 적합합니다.
미국 표준의 도체 범위 AWG36-30 AWG34-28 AWG32-26 AWG30-22 AWG28-18
도체 직경 범위 Ø0.13-0.25mm Ø0.16-0.32 Ø0.20-0.40mm Ø0.25-0.65mm Ø0.32-1.02mm
지휘자 지역 범위 0.01-0.05m㎡ 0.02-0.08m㎡ 0.03-0.13m㎡ 0.05-0.32m㎡ 0.08-0.81m㎡
압출 외경 Ø0.5-0.8mm Ø0.6-1.0mm Ø0.8-1.2mm Ø1.0-1.6mm Ø1.3-2.5mm
와이어 속도 범위 20-200m/분 30-300m/분 40-400m/분 50-500m/분 60-600m/분
기계 구조 압출기 헤드를 중심 축으로 사용하면 페이오프부터 테이크업까지 모든 부품이 선형으로 분포됩니다. 표준 압출 라인은 중심 높이가 1미터이고 전체 길이가 24-28미터입니다.
지불 유형 표준 샤프트 없는 능동형 풀림 스탠드, 전기 리프팅, 공압식 조임, 플라이어 풀림, 샤프트 유형 및 기타 동력 풀림 스탠드와 같은 기타 유형도 맞춤화할 수 있습니다.
지불 사양 Ø200/300 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
지불 능력 3.7KW 5.5KW 7.5KW
페이오프 장력형 균형추 블록을 이동하거나 추가/제거하여 장력을 조정할 수 있으며, 서보 모터로 장력을 조정하도록 맞춤화할 수도 있습니다.
교정대 5휠 도체 교정 프레임, 도체 교정 휠은 OD Ø60, 단일 홈, 도구 상자 포함.
예열기의 종류 열기 순환이 가능한 폐쇄형 오븐 예열기, 도체형 구리선 예열기 또는 직선형 예열기를 맞춤 설정할 수 있습니다.
예열기의 힘 8KVA
압출기 속도 최대90RPM
압출기 출력 30kg/h 40kg/h 50kg/h 60kg/h 90kg/h
압출기 전력 7.5KW 11KW 15KW 22KW
나사 매개변수 L/D 비율은 ​​28:1이고 압축 비율은 3.0입니다. 38CrMoAlA 나사 재질로 구성되어 있으며 맞춤 제작이 가능합니다.
난방방식 본체용 주조 알루미늄 가열 링, 목용 구리 가열 링, 압출기 헤드 클램프/헤드/다이용 석영 가열 튜브.
온도 조절 횟수 본체 4 클램프 1 넥 1 헤드 1 다이 1
기계 가열의 힘 6KW 8KW 9KW 10KW 14KW
배럴 냉각 4단 원심팬
공급 호퍼 건조기 12KG 25KG 50KG
사출기 power 몸체는 3단 온도 조절, 목은 1단 온도 조절이 가능한 수평형 스트립 주입기, 수직형 스트립 주입기도 맞춤 제작이 가능합니다.
사출기 ouput 6kg/h 10kg/h 15kg/h 15kg/h 25kg/h
사출기 power 2.2KW 3.7KW 5.5KW
벌집판 이 기계는 전기도금을 하지 않고 316 스테인레스 스틸로 만들어졌습니다. 내부적으로 유도되는 흐름 구조를 갖고 있으며, 흐름 구멍은 막힌 모서리 없이 모따기로 상호 연결되어 있습니다. 허니콤 플레이트와 플랜지는 테이퍼형 실런트로 밀봉되어 누출을 방지합니다.
머리 유형 ​U7형 자동 센터링 헤드, 외부 러너 균일한 압력 이동은 단일 레이어/이중 레이어/단일 주입 스트립/이중 주입 스트립 등과 같은 다양한 구조로 맞춤화될 수 있습니다. (자동 센터링 마이크로 조정 가능) 압출기 헤드도 맞춤 설정할 수 있습니다.
대표 브랜드 머신 헤드는 중국산이며 EUROTEK, UNITEK, EUROCAB 및 MICRODIA와 같은 다른 브랜드에 맞게 맞춤 설정할 수 있습니다.
헤드 클램프 기계 헤드 클램프에는 두 개의 반쪽이 있으며, 두 개의 상하 세트의 나사 막대 클램프가 동시에 동기화됩니다. 단방향 렌치가 포함될 수 있으며 다른 유형의 머신 헤드 클램프를 사용자 정의할 수 있습니다.
압력 테스트 표준은 압력 감지 기능이 없으며 헤드 플랜지에 압력 센서 또는 방폭형 안전 밸브를 추가할 수 있습니다.
BY-PASS 재료 배출 밸브 BY-PASS 재료 배출 밸브
헤드 레벨링 헤드 플랜지 이중 위치 핀 구조를 채택하여 헤드 높이가 오랫동안 변하지 않습니다.
이동식 수로 일정한 온도의 이동식 수로, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.

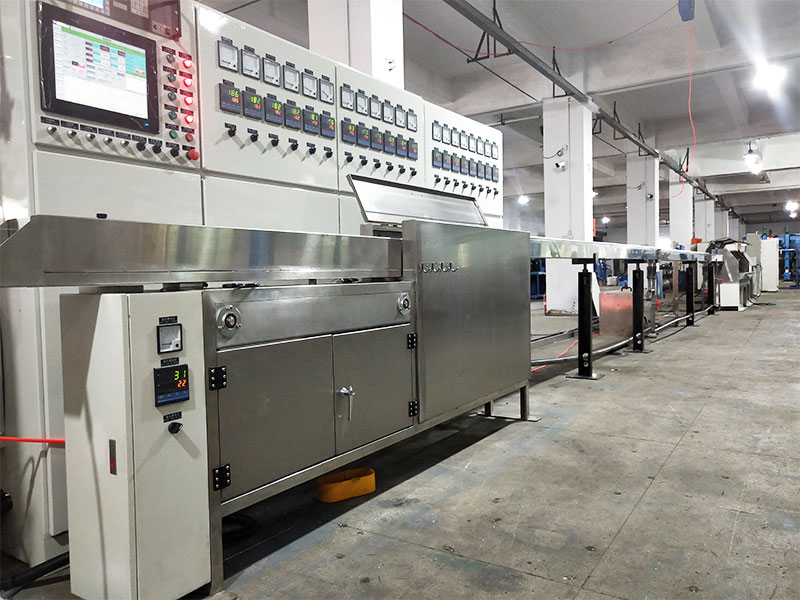

냉각탱크 10m 단층 U자형 탱크, 순환 수냉식 시스템, 물 냉각 장치 없음. 전체 탱크는 SUS304 재질로 만들어졌습니다. 더블 레이어 U자형 또는 W자형 탱크를 맞춤화할 수 있습니다.
고압 송풍 노즐 뒤집힌 송풍 노즐, POM 소재, 이중 송풍 구조, 이동식 물 탱크, 냉각수 탱크, 캡스턴에 설치됩니다. 다른 유형의 분사 노즐 유형도 맞춤 설정할 수 있습니다.
캡스턴 type 경량 티타늄 합금 및 내마모성 스테인레스 스틸 이중 휠 캡스턴
캡스턴 wheel diameter Ø375 고강도 티타늄 합금 더블 휠 디자인.
캡스턴 power 3.7KW 서보 모터.
와이어 축적 장력 스탠드 경사 와이어 집적 장력 스탠드, 총 길이 12미터, 강판 트랙, 경량 주행차, 와이어 집적 휠용 홈 10개 + 와이어 집적 휠용 홈 9개, 총 와이어 저장 용량은 180미터입니다. 서보 모터 장력, 다른 유형도 사용할 수 있습니다.
와이어 축적 휠 직경 Ø120, 사용자 정의 가능 Ø150, 사용자 정의 가능 Ø180, 사용자 정의 가능
미터 카운터 미터 휠 둘레가 400mm인 가이드 휠형 미터 카운터. 인코더를 사용하여 미터 보정 계수를 감지하고 미세 조정할 수 있습니다. 다른 유형의 미터 계산 장치도 사용할 수 있습니다.
테이크업 type 더블 헤드 샤프트 유형 테이크업, 자동 릴 교환 유형 또는 기타 비 샤프트 와이어 테이크업 기계를 사용자 정의할 수 있습니다.
테이크업 reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
테이크업 power 2.2KW 3.7KW
테이크업 wire arrangement 와이어 정렬용 0.4KW 서보 모터
물 정전 커패시터 BETA 정수 커패시터, BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA와 같은 다른 브랜드를 맞춤 설정할 수 있습니다.
레이저 직경 게이지 중국산 와이어 직경 게이지, 단일 축 유형, 측정 정확도는 0.001이며 SIKORA/ZUMBACH/PROTON/TAKIKAWA 등과 같은 다른 브랜드는 사용자 정의 가능합니다.
고주파 스파크 시험기 중국산 비드형 고주파 스파크 테스터, 전압은 0-15KV, CLINTON/SIKORA/PROTON과 같은 다른 브랜드는 맞춤 설정할 수 있습니다.

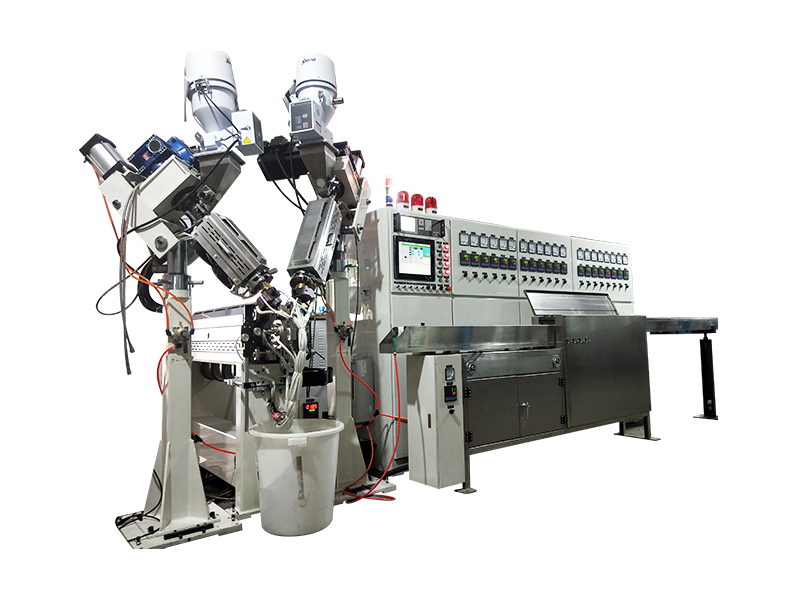

전기 제어 상자 친환경 난연성 페인트 코팅 VICTOR 전기 캐비닛, WEINVIEW 10" HMI, SIEMENS PLC, SCHEIDER 스위치, RKC 온도 컨트롤러. 모터 및 주파수 변환기 브랜드는 맞춤 제작 가능합니다.
총 전력 54KW 65KW 70KW 75KW 90KW


선택적 사용자 정의 항목

캡스턴 wire drop device 와이어 드롭 장치가 없는 코어 와이어 절연 압출 캡스턴을 맞춤화하여 하나를 추가할 수 있습니다.
인쇄기 잉크 프린터 또는 기타 인쇄 유형을 사용자 정의할 수 있습니다.
진공 추출기 맞춤화 시 기계 헤드에 진공 장치를 추가할 수 있습니다.
블로우 드라이어 기계가 고속 압출 상태에 있을 때 고효율 블로우 드라이어를 맞춤 설정할 수 있습니다.

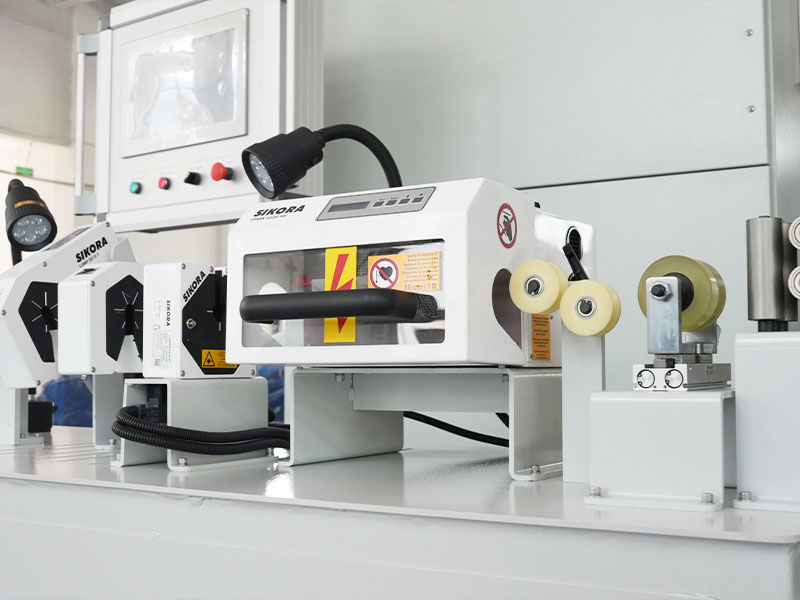

덩어리 감지기 중국 브랜드 직경 게이지의 측정 장비에 덩어리 감지 기능을 추가하거나 SIKORA/ZUMBACH/PROTON/TAKIKAWA와 같은 다른 브랜드를 사용자 정의하는 사용자 정의 가능한 옵션입니다.
편심 게이지 편심 게이지, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, can be customized.
냉각기 절연층이 있는 냉각기 또는 탱크를 맞춤 설정할 수 있습니다.
교수형 전자 보드 LED 양면 전자 스크린 또는 기타 유형이 지원됩니다.
지능형 포뮬러 관리 시스템 지능형 배합 관리 시스템을 맞춤화할 수 있으며 테이크업 장력, 보관 라인 장력, 예열 온도, 호스트 온도 제어, 압출 직경, 테이크업 행 거리, 공기압 값과 같은 데이터가 PLC에 공급됩니다. Profinet 버스 통신 모드를 사용하고 MES 데이터 수집 및 가져오기 지원, 원키 콜아웃 생산 프로세스, 원키 시동을 지원하고 디지털 지능형 제품을 활성화합니다.
주변 보조 장비 기타 주변 액세서리 또는 전체 기계에 대한 특별 맞춤화를 맞춤화할 수 있습니다.
전기 배선 2.5m 오버헤드 케이블 트로프 스탠드, 공기 파이프, 신호선 및 절연체로 배열된 전원 케이블, 전기 제어 상자 상단의 와이어 인입구, 맞춤형 대체 방법.
안전 규정 표준 중국의 CCC 안전 표준에 따라 제조되었으며 CE/CSA/UL 안전 표준을 충족하도록 사용자 정의할 수 있습니다.
전원 공급 장치 표준 3상 380V/50Hz 전원 공급 장치, 다양한 국가 및 지역에 맞게 전압 및 주파수를 맞춤 설정할 수 있습니다.




제품 특징

● 높은 생산 수율: 나사에 최적화된 디자인, 내마모성, 달라붙지 않음, 떨어지지 않는 크롬, 접착제가 필요 없는 숨김, 빠른 색상 변경, 높은 라인 속도, 높은 생산 수율.

● 누출 방지 설계: 고유한 밀봉 및 위치 결정 구조는 플랜지에서 재료가 누출되지 않도록 보장하고 압출 헤드의 높이 수준은 장기간 사용에도 안정적으로 유지됩니다.

● 고품질: 당사의 절연전선 동심도는 93%-97%, 외경 변동은 ±0.005, 정전용량 변동은 ±1pf/m입니다.

● 정확한 온도 제어: ±1℃ 이내.

● 지능적인: 당사의 지능형 관리 시스템은 사용자 정의가 가능하여 SOP 공식, 원클릭 시작 준비 및 지능형 운영에 쉽게 액세스할 수 있습니다.

● 쉬운 유지 관리: 중국 이외의 고객은 빠르고 낮은 간섭 신호 전송을 보장하는 Profinet 버스 제어 시스템의 사용을 맞춤화할 수 있습니다. 어느 국가나 지역에나 통신망만 있으면 원격 장애 감지, 문제 해결, 유지 관리 서비스를 신속하게 구현할 수 있습니다.
