집 / 제품 / 와이어 절연 압출 기계 / 솔리드 코어 와이어 절연 압출 라인 / PVC/PE/PP/PU 코어 와이어 절연 압출 라인

PVC/PE/PP/PU 코어 와이어 절연 압출 라인 Manufacturers

목록 뒤로가기
솔리드 코어 와이어 절연 압출 라인

PVC/PE/PP/PU 코어 와이어 절연 압출 라인

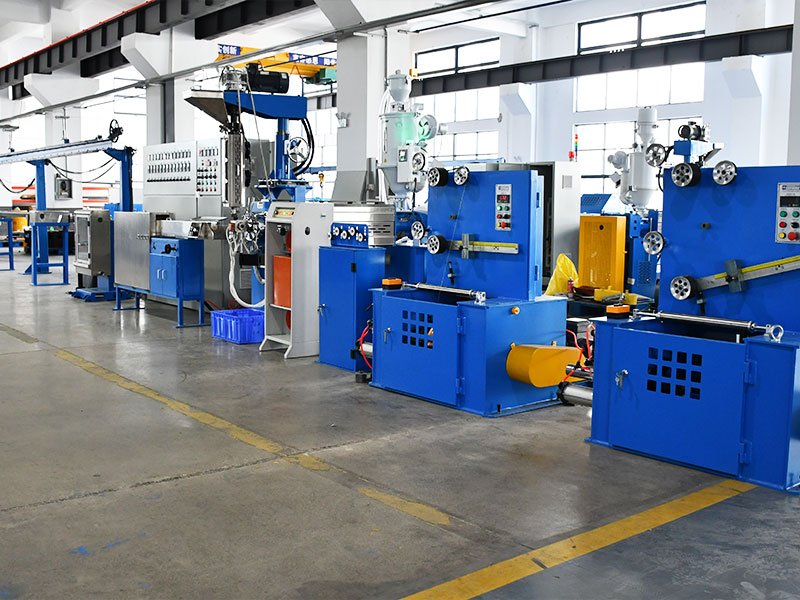

PVC/PE/PP/PU 코어 와이어 절연 압출 라인은 맞춤화가 가능한 비표준 장비입니다. 주요 기계 모델은 일반적으로 30-65mm입니다. 전자 전선, 신호 전선 및 기타 전선의 견고한 코어 압출에 적합합니다. 압출 온도는 중~저온입니다. 업계의 주류 코어 와이어 압출 장비입니다. 우수한 코어 와이어 절연 압출기는 균일한 스크류 가소화, 정확한 온도 제어, 높은 기계 헤드 동심도, 안정적인 와이어 직경 공차, 안정적인 페이오프 및 테이크업 장력, 높은 전체 기계 생산 효율성 등의 특성을 가지고 있습니다. 이 기계를 주문할 때 사용자마다 요구 사항이 다릅니다. 우리 회사는 사용자 요구에 따라 개인화된 맞춤화를 지원할 수 있습니다. 하드웨어 측면에서는 사용자가 선택할 수 있는 다양한 모델과 핵심 액세서리 브랜드를 제공할 수 있습니다. 전기 제어 소프트웨어 측면에서 우리는 경제적이고 실용적이거나 고급 전기 제어 방법을 제공할 수도 있습니다. 전반적인 구성이 다르기 때문에 이 기계의 가격도 크게 다릅니다. 따라서 이 기계의 가격을 결정하는 주요 요인은 사용자의 제품 구성 수준 포지셔닝입니다. 또한, 본 제품은 규격화되지 않은 맞춤형 장비로 소량생산으로 설계, 제작, 설치, 디버깅에 오랜 기간이 소요됩니다. 사용자는 바람직한 제품 배송을 달성하기 위해 충분한 조달 주기를 예약해야 합니다.

문의 +
PREV：LSZH/XLPE/TPE/TPU 코어 와이어 절연 압출 라인
다음：다음 제품이 없습니다
Product Details

구성품

● 지불 스탠드
● 교정대
● 주요 압출기
● 압출기 헤드
● 재료건조기
● 일정한 온도의 이동식 수로
● 냉각수탱크
● 에어블로잉노즐
● 캡스턴
● 와이어 축적 스탠드
● 미터 카운터
● 레이저 직경 게이지
● 고주파 스파크 시험기
● 테이크업
● 전기 제어 상자
● 다음은 사용자 정의 옵션입니다
● 예열기
● 사출기
● 인쇄기
● BY-PASS 재료 배출 밸브
● 진공 장치
● 공급 호퍼 건조기
● 덩어리 감지기
● 물 정전 커패시터
● 편심 게이지
● 전광판
● 기타 주변 보조 장비를 맞춤화하고 추가할 수 있습니다.


기술 사양

주요 기술 매개변수 30 25형 35 25형 40 30형 45 35형 50 35형 60 40형 70 40형 80 40형
적합한 와이어 유형 고주파 전선, 데이터 케이블, UL 전자 전선, 건물 배선 BV/BVR, 전원 코드, 자동차 전선 및 구리선 도체 솔리드 코어 절연 압출의 기타 전선에 적합합니다.
미국 표준의 도체 범위 AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-2
도체 직경 범위 Ø0.13-0.40mm Ø0.16-0.65mm Ø0.20-0.81mm Ø0.25-1.02mm Ø0.32-1.63mm Ø0.40-2.59mm 1.02-4.62mm Ø2.05-6.54mm
지휘자 지역 범위 0.01-0.15m㎡ 0.02-0.35m㎡ 0.03-0.75m㎡ 0.1-1.5m㎡ 0.2-2.5m㎡ 0.5-6.0m㎡ 1-16m㎡ 3.5-35m㎡
압출 외경 Ø0.3-1.0mm Ø0.4-1.3mm Ø0.5-1.8mm Ø0.7-2.3mm Ø0.8-2.8mm Ø1.2-3.8mm Ø1.8-6.0mm Ø3.0-8.0mm
유선 속도 범위 20-200m/분 40-400m/분

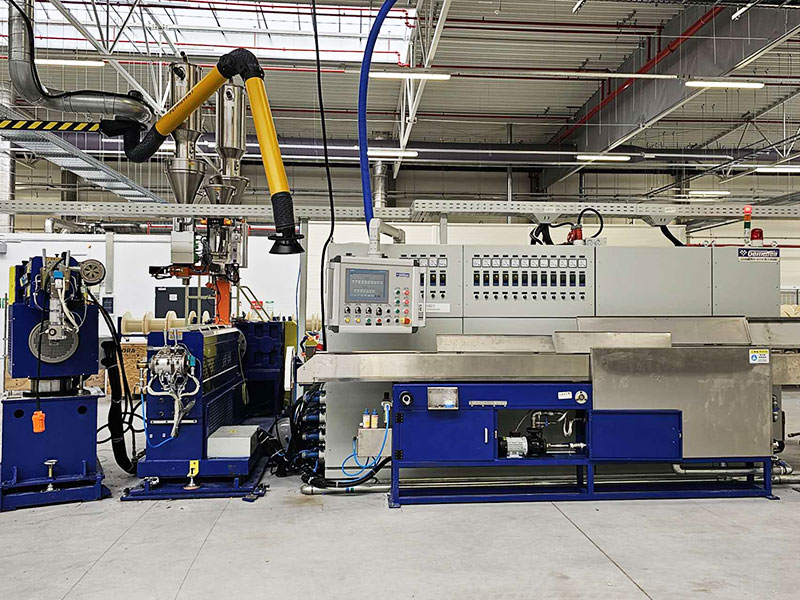

기계 구조 압출기 헤드를 중심 축으로 사용하면 페이오프부터 테이크업까지 모든 부품이 선형으로 분포됩니다. 표준 압출 라인은 중심 높이가 1m이고 총 길이가 20-25m입니다.

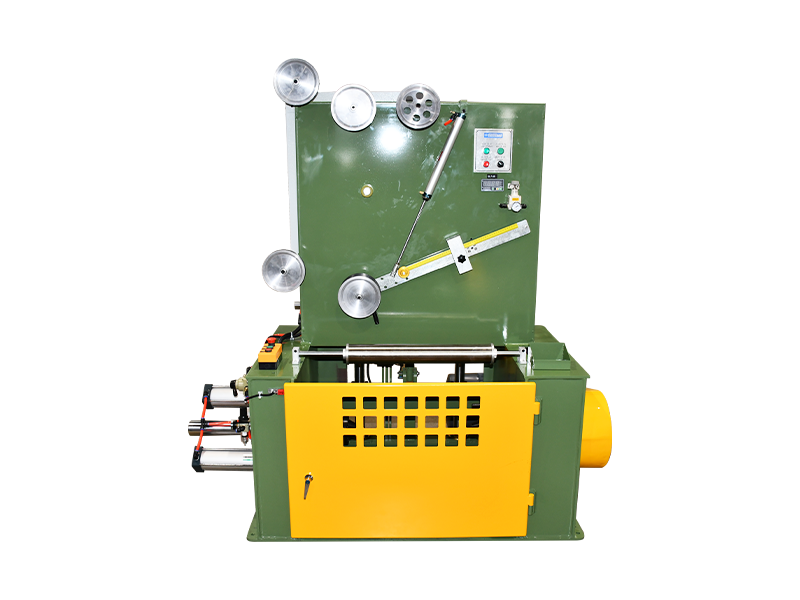

지불 유형 샤프트 없는 능동형 풀림 스탠드, 전기 리프팅, 공압식 조임, 플라이어 풀림, 샤프트 유형 풀림, 마찰 장력형 풀림 및 기타 능동 또는 수동 풀림 스탠드와 같은 기타 유형도 맞춤화할 수 있습니다.
지불 사양 Ø200/300 Ø300/Ø400/Ø500 Ø500/Ø630/Ø800
지불 능력 3.7KW 5.5KW 7.5KW
페이오프 장력형 균형추 블록을 이동하거나 추가/제거하여 장력을 조정할 수 있으며, 서보 모터로 장력을 조정하도록 맞춤화할 수도 있습니다.
교정대 5륜 도체 교정 스탠드, 도체 교정 휠의 OD는 Ø60, 단일 홈, 도구 상자 포함, 사용자 정의 가능.
예열기의 종류 구리선용 도체 예열기, 폐쇄형 오븐 열기 도체 예열기 또는 직선형 예열기로 맞춤 제작할 수 있습니다.
지휘자 예열기의 힘 3KVA 5KVA 8KVA 10KVA

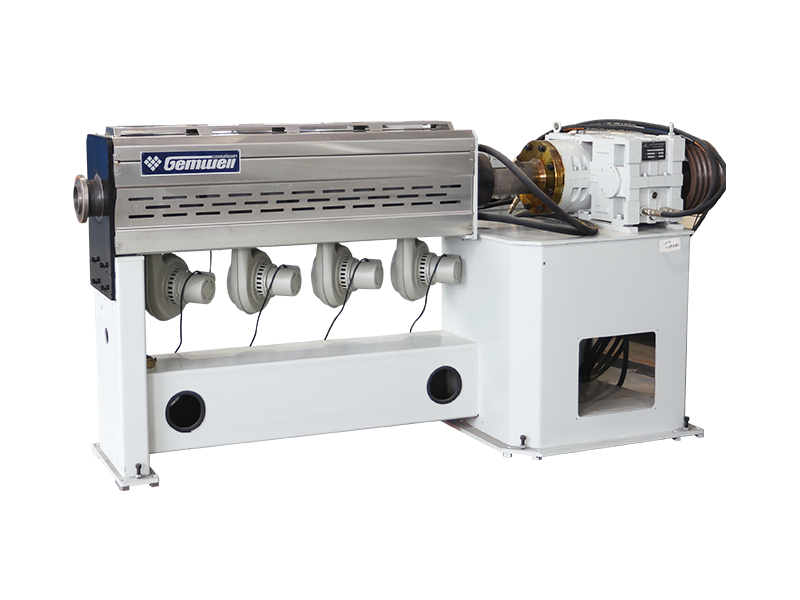

압출기 재료 출력 20kg/h 30kg/h 40kg/h 50kg/h 60kg/h 90kg/h 130kg/h 150kg/h
압출기 전력 7.5KW 11KW 15KW 22KW 30KW 37KW
나사 매개변수 L/D:28:1, 압축비: PVC 2.7 이중 나사 나사/PE 3.2 단일 나사 나사/PP 3.2 단일 나사 나사/PU 3.2 단일 나사 나사 L/D 비율은 ​​26:1이고 나사 재질은 중국산 38CrMoAlA이며 맞춤 제작이 가능합니다.
난방방식 본체용 주조 알루미늄 가열 링, 목용 구리 가열 링, 압출기 헤드 클램프/헤드/다이용 석영 가열 튜브.
온도 조절 몸체3 클램프1 넥1 헤드1 다이1 몸체4 클램프1 넥1 헤드1 다이1
난방력 4KW 6KW 8KW 9KW 10KW 14KW 18KW 22KW
배럴 냉각 3단 원심팬 4단 원심팬
공급 호퍼 건조기 12KG 25KG 50KG
벌집판 이 기계는 전기도금을 하지 않고 316 스테인레스 스틸로 만들어졌습니다. 내부적으로 유도되는 흐름 구조를 갖고 있으며, 흐름 구멍은 막힌 모서리 없이 모따기로 상호 연결되어 있습니다. 허니콤 플레이트와 플랜지는 테이퍼형 실런트로 밀봉되어 누출을 방지합니다.
머리 유형 ​U7형 자동 센터링 압출기 헤드, 깊은 홈 저압 외부 러너 균일한 압력 이동은 단일 레이어/이중 레이어/단일 주입 스트립/이중 주입 스트립 등과 같은 다양한 구조로 사용자 정의할 수 있으며 조정 가능하며 기타 유형(자동 센터링 마이크로 조정 가능)도 사용자 정의할 수 있습니다.
대표 브랜드 머신 헤드는 중국산이며 EUROTEK, UNITEK, EUROCAB 및 MICRODIA와 같은 다른 브랜드에 맞게 맞춤 설정할 수 있습니다.
헤드 클램프 기계 헤드 클램프에는 두 개의 반쪽이 있으며, 두 개의 상하 세트의 나사 막대 클램프가 동시에 동기화됩니다. 단방향 렌치가 포함될 수 있으며 다른 유형의 머신 헤드 클램프를 사용자 정의할 수 있습니다.
헤드 레벨링 헤드 플랜지 이중 위치 핀 구조를 채택하여 헤드 높이가 오랫동안 변하지 않습니다.

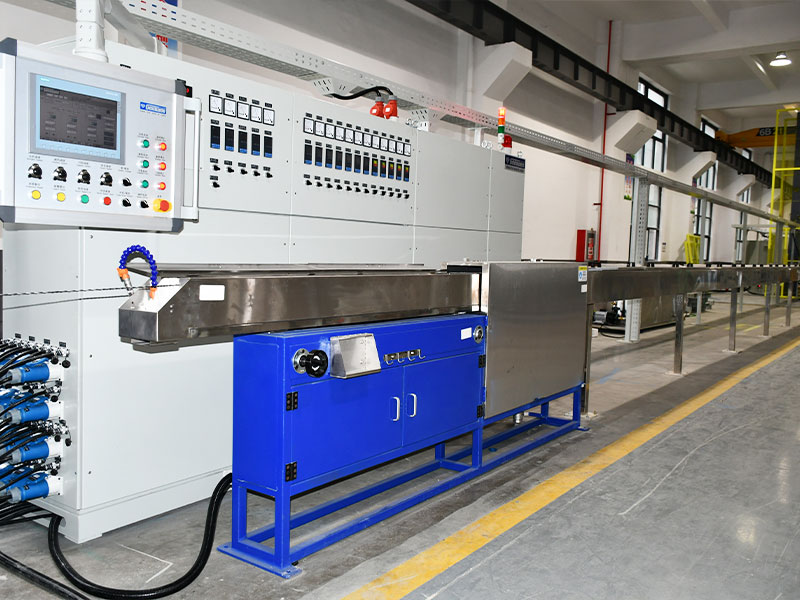

이동식 수로 일정한 온도의 이동식 수로, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.

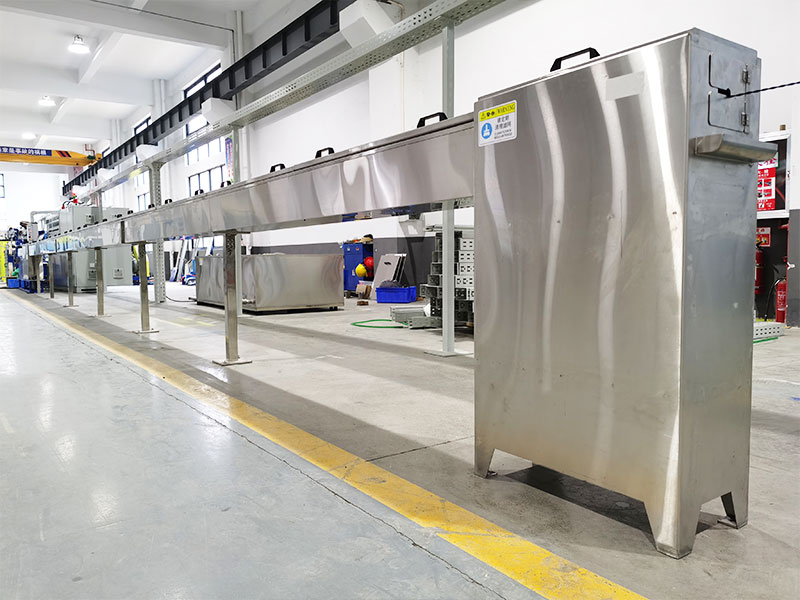

냉각수탱크 5미터 단층 U자형 탱크 10미터 단층 U자형 탱크, 순환 수냉 시스템, 물 냉각 장치 없음. 전체 탱크는 SUS304 재질로 만들어졌습니다. 이중층 U자형 또는 W자형 탱크를 맞춤 제작할 수 있습니다.
고압 송풍 노즐 뒤집힌 형 송풍 노즐, POM 소재, 이중 송풍 구조, 이동식 물 탱크에 설정, 냉각수 탱크, 캡스턴, 기타 유형의 송풍 노즐을 맞춤 설정할 수 있습니다.
캡스턴 type 단일 휠 벨트 유형 3 홈 분할 피스 휠 경량 티타늄 내마모성 스테인레스 스틸 이중 휠 캡스턴 양극 알루미늄 이중 휠 캡스턴
캡스턴 wheel diameter Ø375 티타늄 합금 더블 휠 타입 Ø500 이중바퀴형
캡스턴 power 3.7 서보 모터 3,7 서보 마오터+기어박스
와이어 축적 장력 스탠드 경사 와이어 축적 장력 스탠드, 총 길이 12m, 강판 트랙, 경량 주행 차량, 와이어 축적 휠용 홈 10개 + 와이어 축적 휠용 홈 9개, 총 와이어 저장 용량은 200미터, 서보 모터 장력입니다. 다른 유형은 사용자 정의할 수 있습니다.
와이어 축적 휠 직경 Ø100 Ø150, 휠 직경을 맞춤 설정할 수 있습니다. Ø180, 휠 직경을 맞춤 설정할 수 있습니다. Ø250, 휠 직경을 맞춤 설정할 수 있습니다.
미터 카운터 미터 휠 둘레가 400mm인 가이드 휠형 미터 카운터. 인코더를 사용하여 미터 보정 계수를 감지하고 미세 조정할 수 있습니다. 다른 유형의 미터 계산 장치도 사용할 수 있습니다. 미터 휠 둘레가 500mm인 압력 롤러 미터 카운터.
테이크업 type 더블 헤드 샤프트 유형 테이크업, 자동 릴 교환 유형 또는 기타 비 샤프트 와이어 테이크업 기계를 사용자 정의할 수 있습니다. 더블 헤드 샤프트리스 타입, 전동 리프팅, 공압 조임
테이크업 reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630 Ø500/Ø630/Ø800
테이크업 power 2.2KW 3.7KW 5.5KW
테이크업 wire arrangement 와이어 정렬용 0.4KW 서보 모터

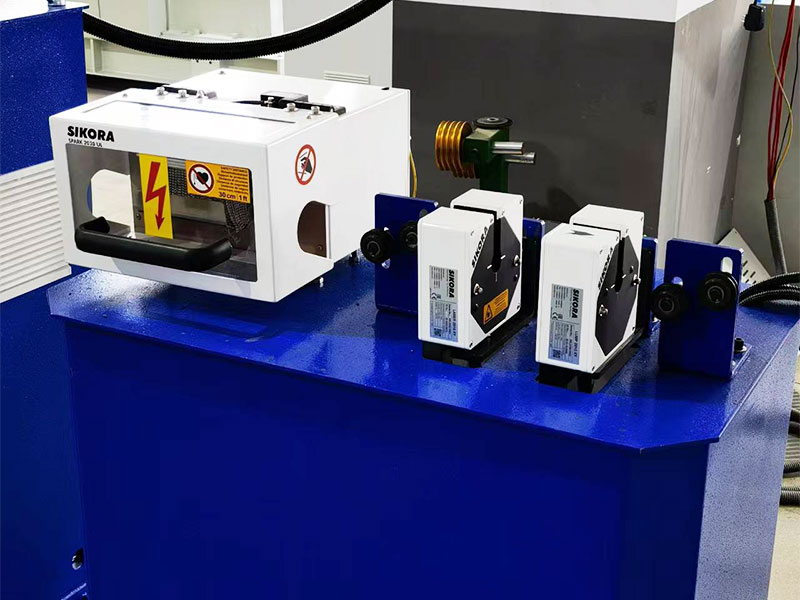

레이저 직경 게이지 Made-in-Chian 단축 직경 게이지, 측정 정확도 0.001, SIKORA/ZUMBACH/PROTON/TAKIKAWA와 같은 다른 브랜드를 맞춤 설정할 수 있습니다.
고주파 스파크 시험기 중국산 고주파 스파크 테스터, 전압은 0-15KV, CLINTON/SIKORA/PROTON과 같은 다른 브랜드는 사용자 정의할 수 있습니다.
전기 제어 상자 친환경 난연성 페인트 코팅 VICTOR 전기 캐비닛, WEINVIEW 10" HMI, SIEMENS PLC, SCHEIDER 스위치, RKC 온도 컨트롤러. 모터 및 주파수 변환기 브랜드는 맞춤 제작 가능합니다.
총 전력 38KW 50KW 65KW 68KW 73KW 85KW 100KW 125KW


선택적 맞춤형 품목

캡스턴 wire drop device 와이어 드롭 장치가 없는 코어 와이어 절연 압출 캡스턴을 맞춤화하여 하나를 추가할 수 있습니다.
압력 테스트 압력 센서나 방폭형 안전 밸브를 헤드 플랜지에 맞춤 제작할 수 있습니다.
인쇄기 잉크 프린터 또는 기타 유형을 사용자 정의할 수 있습니다.
진공 추출기 헤더 입구 라인의 진공 추출을 맞춤 설정할 수 있습니다.
블로우 드라이어 기계가 고속 압출에 있을 때 고효율 블로우 드라이어를 맞춤 설정할 수 있습니다.
덩어리 감지기 중국 브랜드 직경 게이지의 측정 장비에 덩어리 감지 기능을 추가하거나 SIKORA/ZUMBACH/PROTON/TAKIKAWA와 같은 다른 브랜드를 사용자 정의하는 사용자 정의 가능한 옵션입니다.
물의 정전용량 게이지 BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA와 같은 정수 용량 게이지를 사용자 정의할 수 있습니다.
편심 게이지 편심 게이지, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
냉각기 절연층이 있는 냉각기 또는 탱크를 맞춤 설정할 수 있습니다.
교수형 전자 보드 LED 양면 전자 스크린 또는 기타 유형이 지원됩니다.
지능형 포뮬러 관리 시스템 지능형 배합 관리 시스템을 맞춤화할 수 있으며 테이크업 장력, 보관 라인 장력, 예열 온도, 호스트 온도 제어, 압출 직경, 테이크업 행 거리, 공기압 값과 같은 데이터가 PLC에 공급됩니다. Profinet 버스 통신 모드를 사용하고 MES 데이터 수집 및 가져오기 지원, 원키 콜아웃 생산 프로세스, 원키 시동을 지원하고 디지털 지능형 제품을 활성화합니다.
주변 보조 장비 기타 주변 액세서리 또는 전체 기계에 대한 특별 맞춤화를 맞춤화할 수 있습니다.
전기 배선 2.5m 오버헤드 케이블 트로프 스탠드, 공기 파이프, 신호선 및 전원 케이블이 절연체로 배열되어 있으며 상단에서 전선 인입구가 있습니다. 전기 제어 상자, 맞춤형 대체 방법.
안전 규정 표준 중국의 CCC 안전 표준에 따라 제조되었으며 CE/CSA/UL 안전 표준을 충족하도록 사용자 정의할 수 있습니다.
전원 공급 장치 표준 3상 380V/50Hz 전원 공급 장치, 다양한 국가 및 지역에 맞게 전압 및 주파수를 맞춤 설정할 수 있습니다.




제품 특징

● 높은 생산 수율: 나사에 최적화된 디자인, 내마모성, 달라붙지 않음, 떨어지지 않는 크롬, 접착제가 필요 없는 숨김, 빠른 색상 변경, 높은 라인 속도, 높은 생산 수율.

● 광범위한 응용 분야: 재료 유형에 따라 해당 압출기 스크류를 장착할 수 있으며 단일 스레드 그라데이션 유형, BM 이중 스레드 분리 유형 및 기타 유형의 스크류를 제공할 수 있습니다.

● 누출 방지 설계: 고유한 밀봉 및 위치 결정 구조는 플랜지에서 재료가 누출되지 않도록 보장하고 압출 헤드의 높이 수준은 장기간 사용에도 안정적으로 유지됩니다.

● 고품질: 당사의 절연전선 제품의 동심도는 93%~97%이며, 외경의 공차는 ±0.003입니다.

● 정확한 온도 제어: ±1℃ 이내.

● 지능형 제어: 우리는 SOP 공식에 대한 원클릭 액세스, 원클릭 기계 준비 및 시동, 지능형 작동을 가능하게 하는 맞춤형 지능형 관리 시스템을 제공합니다.

● 쉬운 유지 관리: 중국 이외의 고객은 빠르고 낮은 간섭 신호 전송을 보장하는 Profinet 버스 제어 시스템의 사용을 맞춤화할 수 있습니다. 어느 국가나 지역에나 통신망만 있으면 원격 장애 감지, 문제 해결, 유지 관리 서비스를 신속하게 구현할 수 있습니다.
