와이어 및 케이블 외장 압출기

PVC/PE/PP/PU 외장 압출 라인

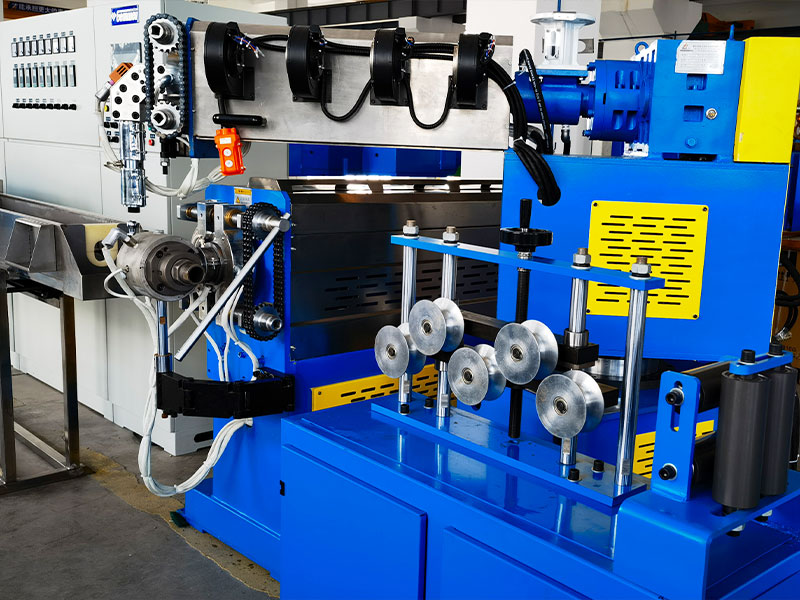

PVC/PE/PP/PU 외장 압출기는 맞춤 제작이 가능한 비표준 장비입니다. 주요 기계 모델은 일반적으로 70-150mm이며 와이어 및 케이블 외장 압출 생산 방법에 일반적으로 사용됩니다. 압출 재료는 점도가 낮고 유동성이 좋으며 저항이 낮고 가소화 및 성형이 쉽습니다. 우수한 외장 압출기는 균일한 스크류 가소화, 정확한 온도 제어, 편리성, 기계 헤드 편차의 용이한 조정, 성형 흔적이 없는 매끄러운 외장 표면, 와이어 손상이 없는 매끄러운 가이드 휠, 안정적인 와이어 직경 공차, 안정적인 권취 및 페이오프 장력, 기계를 멈추지 않고 권취 릴과 권취를 변경하고, 노동력 회수 구조를 절약하며, 권취의 와이어 그리드가 아름다운 등의 특징을 갖습니다. 이 기계를 주문할 때 사용자마다 요구 사항이 다릅니다. 우리 회사는 사용자 요구에 따라 개인화된 맞춤화를 지원할 수 있습니다. 하드웨어 측면에서는 사용자가 선택할 수 있는 다양한 모델과 핵심 액세서리 브랜드를 제공할 수 있습니다. 전기 제어 소프트웨어 측면에서 우리는 경제적이고 실용적이거나 가장 진보된 전기 제어 방법을 제공할 수도 있습니다. 전반적인 구성이 다르기 때문에 이 기계의 가격도 크게 다릅니다. 따라서 이 기계의 가격을 결정하는 주요 요인은 사용자의 제품 구성 수준 포지셔닝입니다. 또한, 본 제품은 생산량이 적은 비표준 맞춤형 장비이기 때문에 설계, 제작, 설치에 오랜 시간이 걸리고 디버깅 주기도 길다. 사용자는 바람직한 제품 배송을 달성하기 위해 충분한 조달 주기를 예약해야 합니다.

문의 +
PREV：LSZH/XLPE/TPE/TPU 외장 압출 라인
다음：다음 제품이 없습니다
Product Details

구성품

● 지불 스탠드
● 텐션 스탠드
● 교정대

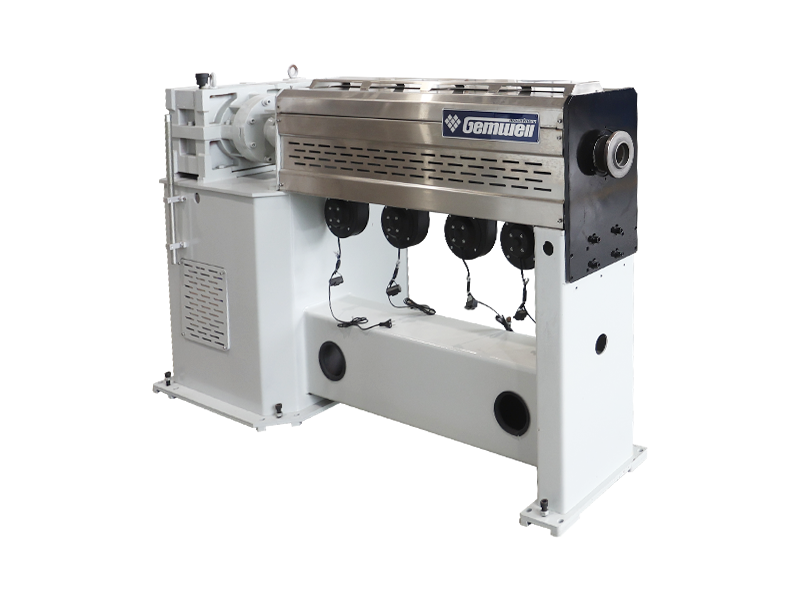

● 주요 압출기
● 압출기 헤드
● 재료건조기
● 이동식 용수로
● 인쇄기
● 냉각수탱크
● 에어블로우노즐
● 캡스턴
● 와이어 축적 스탠드
● 미터 카운터
● 레이저 직경 게이지
● 산업용 주파수 스파크 테스터
● 테이크업
● 전기 제어 상자

기술 사양

주요 기술 매개변수 70형 80형 90형 100종 120형 150형
적합한 전선 유형 데이터 케이블, 컴퓨터 케이블, 고주파 케이블, 전력 케이블, 전원 코드 및 기타 압출 외장 전선에 적합합니다.
핵심 범위 Ø2-8mm Ø3-10mm Ø5-14mm Ø8-16mm Ø16-36mm Ø30-60mm
완성된 외경 Ø3-10mm Ø4-12mm Ø6-16mm Ø10-20mm Ø18-40mm Ø35-65mm
와이어 속도 범위 30-200m/분 20-150m/분 10-80m/분

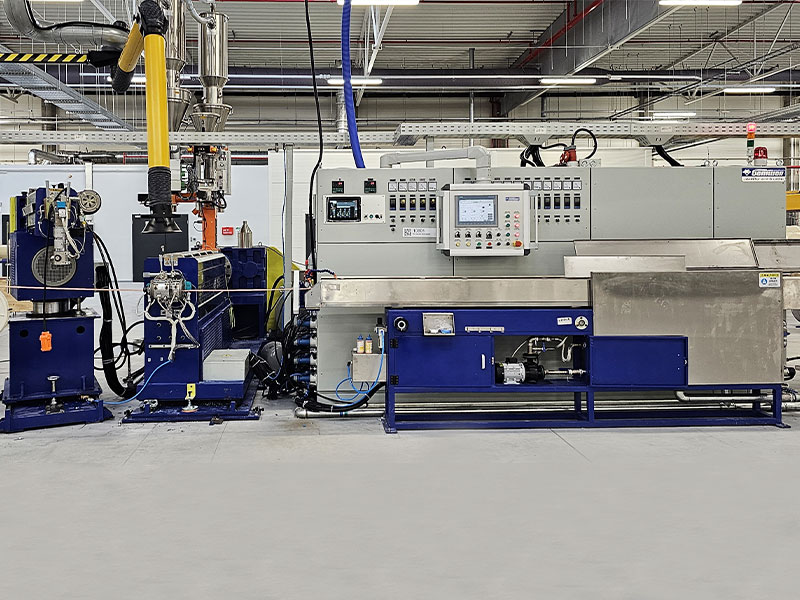

기계 구조 압출기 헤드를 중심 축으로 사용하면 페이오프부터 테이크업까지 모든 부품이 선형으로 분포됩니다. 표준 압출 라인은 중심 높이 1m, 총 길이 30~40m입니다.
송금방식 샤프트리스 지불 스탠드, 전기 리프팅. 페이오프 파워 유형은 능동 또는 수동으로 맞춤화할 수 있으며, 페이오프 스탠드 유형도 샤프트 유형/포털 크래들 유형과 같이 맞춤화할 수 있습니다.
페이오프 릴 사양 Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
지불 능력 3.7KW 기어 모터 5.5KW 모터 기어박스
페이오프 텐션형 수직 슬라이드 레일 장력 프레임 또는 샤프트 레버 장력 프레임, 다른 스타일로 사용자 정의 가능 샤프트 레버 장력 프레임, 다른 스타일로 맞춤화 가능
교정 프레임 5륜 도체 교정 스탠드, 도체 교정 휠의 외경은 Ø100이며 도구 상자가 장착되어 있습니다.
압출기 접착제 출력 130kg/h 150kg/h 220kg/h 270kg/h 380kg/h 560kg/h
압출기 전력 30KW 37KW 45KW 55KW 75KW 132KW
나사 매개변수 L/D:26:1, 압축비: PVC 2.7 이중 나사 나사/PE 3.2 단일 나사 나사/PP 3.2 단일 나사 나사/PU 3.2 단일 나사 나사
난방 유형 압출기 본체는 주조 알루미늄 가열 코일로 만들어지고, 압출기 목은 구리 피부 가열 코일로 만들어지며, 압출기 헤드는 주조 알루미늄 가열판으로 만들어집니다. 압출기 헤드 클램프/다이는 석영 가열판으로 만들어집니다.
온도 조절 압출기 본체 4 압출기 클램프 1 압출기 넥 1 압출기 헤드 1 다이 1 압출기 본체 5 압출기 클램프 1 압출기 넥 1 압출기 헤드 1 다이 1 압출기 본체 6 압출기 클램프 1 압출기 넥 1 압출기 헤드 1 다이 1
가열 전력 18KW 22KW 27KW 32KW 40KW 60KW
배럴 냉각 4단 원심팬 5단 원심팬 6단 원심팬
재료건조기 50KG 100KG 150KG
벌집판 이 기계는 전기도금을 하지 않고 316 스테인레스 스틸로 만들어졌습니다. 내부적으로 유도되는 흐름 구조를 갖고 있으며, 흐름 구멍은 막힌 모서리 없이 모따기로 상호 연결되어 있습니다. 허니콤 플레이트와 플랜지는 테이퍼형 실런트로 밀봉되어 누출을 방지합니다.
헤드 유형 조정 가능한 기계 헤드, 호퍼의 사양은 와이어 직경에 따라 맞춤화됩니다. 싱글/더블 레이어 구조로 설계가 가능합니다. 자동 센터링 압출기 헤드 유형으로 맞춤화할 수도 있습니다.
헤드 브랜드 머신 헤드는 중국산이며 EUROTEK, UNITEK, EUROCAB 및 MICRODIA와 같은 다른 브랜드에 맞게 맞춤 설정할 수 있습니다.
헤드 클램프 기계 헤드 클램프에는 두 개의 반쪽이 있으며, 두 개의 상하 세트의 나사 막대 클램프가 동시에 동기화됩니다. 단방향 렌치가 포함될 수 있으며 다른 유형의 머신 헤드 클램프를 사용자 정의할 수 있습니다.
헤드 레벨 헤드 플랜지 이중 위치 핀 구조를 채택하여 헤드 높이가 오랫동안 변하지 않습니다.
이동식 용수로 일반 흐름 탱크, 물 순환 온도 탱크 없음, SUS304 재질로 제작, 소형 탱크 표준 길이는 1250mm, 항온 유형을 맞춤 설정할 수 있습니다.
인쇄기 ​전기 교반형 잉크 프린터, 기타 인쇄 유형 또는 드립 희석제 주입 장치 추가를 맞춤 설정할 수 있습니다.

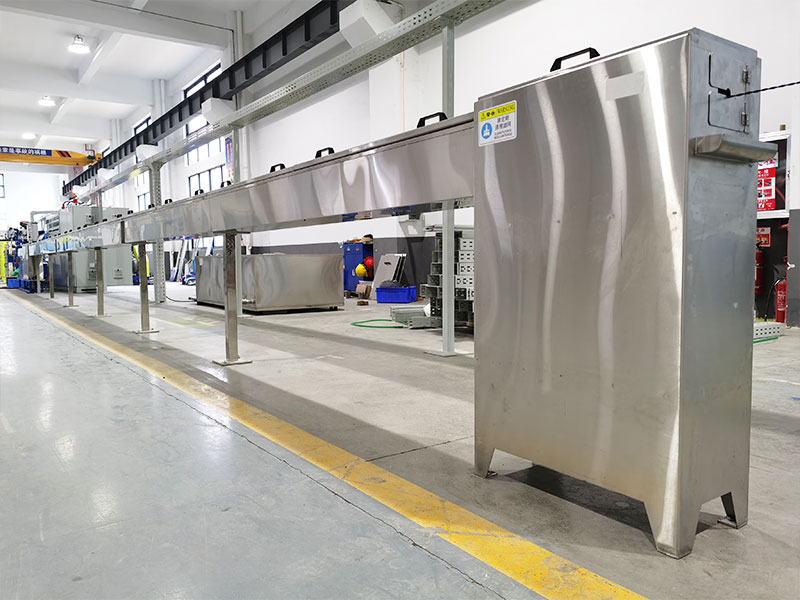

물 냉각 탱크 10m 단층 U자형 탱크, 순환 수냉식, 통합 SUS304 재질, 이중층 U자형 탱크 또는 탱크 길이를 맞춤 설정할 수 있습니다.
고압 블로우 노즐 이동식 탱크, 냉각 탱크, 캡스턴에 설정된 재료 POM 및 이중 섹션 공기 송풍 구조를 갖춘 개방형 공기 노즐. 다른 유형의 에어 노즐도 맞춤 제작할 수 있습니다.
캡스턴 Type 양극 알루미늄 휠 이중 휠 캡스턴 캐터필러 캡스턴
캡스턴 Wheel Diameter Ø500 이륜 Ø600 2륜, 800 휠 또는 기타 유형으로 맞춤 제작 가능 실린더 4쌍, 800KG 실린더 5쌍, 1200KG
캡스턴 Power 3.7KW 서보 모터 기어박스 5.5KW 서보 모터 기어박스

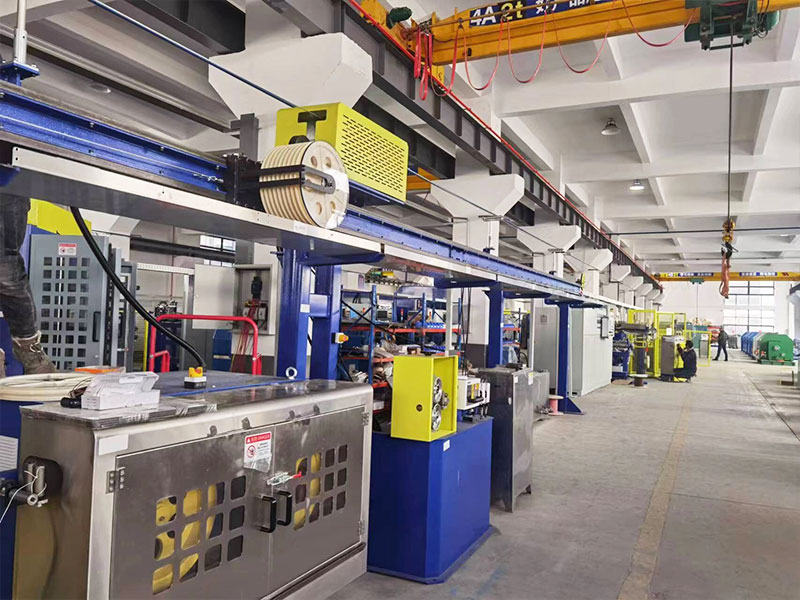

와이어 축적 장력 스탠드 수평 와이어 축적 장력 스탠드, 총 길이 12m, 와이어 보관 휠에 홈 10개, 와이어 보관 휠에 홈 9개, 총 와이어 보관 200미터, 자기 파우더 클러치 장력, 수직 또는 기타 유형을 사용자 정의할 수 있습니다. 아니요
와이어 축적 휠 직경 Ø300, 휠 직경 사양 맞춤 가능 Ø400, 휠 직경 사양 맞춤 가능 아니요
미터 카운터 압력 휠 유형 미터 카운터, 미터 휠 둘레 500mm, 인코더 감지, 조정 가능한 미터 보정 계수, 기타 유형의 미터 카운터를 사용자 정의할 수 있습니다. 캐터필러 캡스턴 with metre counting function, other models can be customized.
테이크업 Type 듀얼 헤드 샤프트리스 테이크업, 전동 리프팅, 스크류 로드 와이어 배열, 기타 유형을 사용자 정의할 수 있습니다. 최종 축 기초 테이크업, 토크 테이크업 모드, 기타 유형을 사용자 정의할 수 있습니다.
테이크업 Reel Specifications Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
테이크업 Power 3.7KW 기어 모터 5.5KW 모터+기어박스

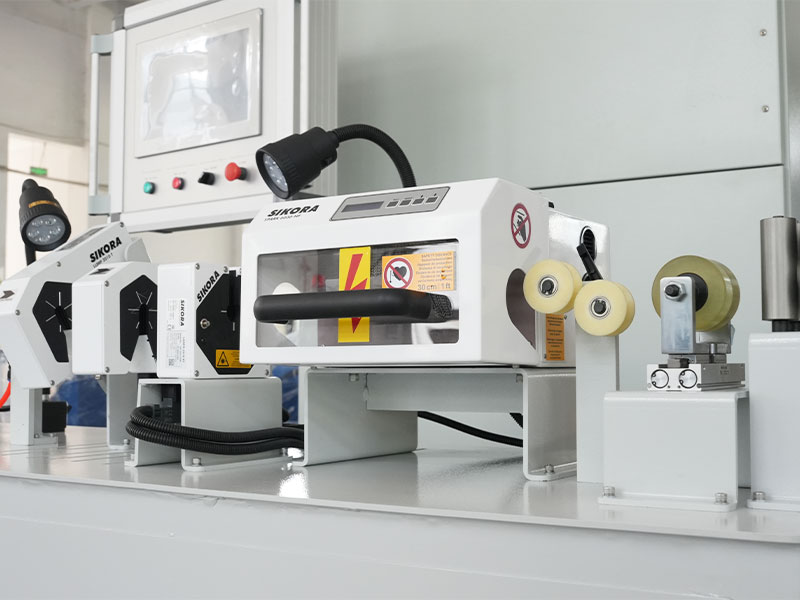

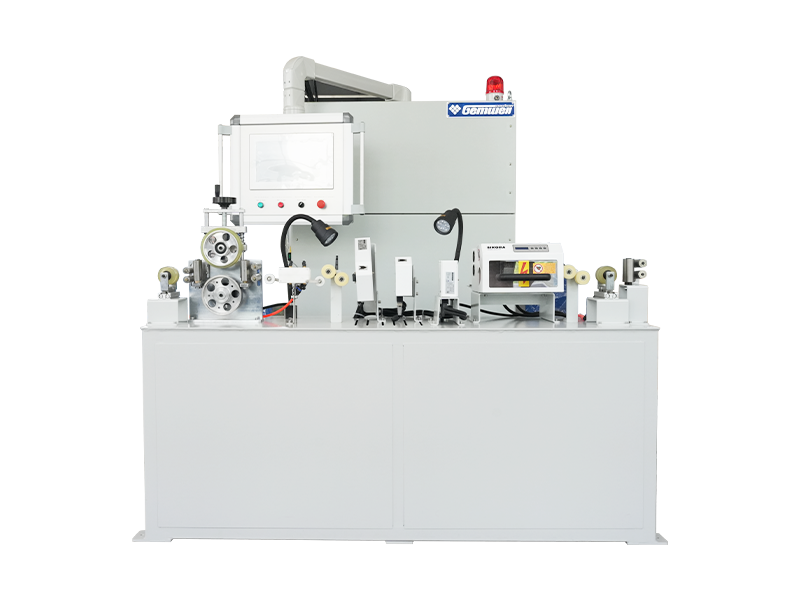

레이저 직경 게이지 Made-in-Chian 단축 직경 게이지, 측정 정확도 0.001, SIKORA/ZUMBACH/PROTON/TAKIKAWA와 같은 다른 브랜드를 맞춤 설정할 수 있습니다.
산업용 주파수 스파크 테스터 중국산 비드형 고전압 스파크 테스터, 전압 범위 0-15KV, CLINTON/SIKORA/PROTON과 같은 기타 브랜드 맞춤형
제어 전기 박스 환경 친화적인 난연성 페인트 코팅된 VICTOR 전기 캐비닛, WEINVIEW 10” HMI, SIEMENS PLC, SCHEIDER 스위치, RKC 온도 컨트롤러, 모터 및 주파수 변환기 브랜드는 맞춤화가 가능합니다.
총 전력 60KW 72KW 80KW 95KW 130KW 200KW


선택적 사용자 정의 항목

프론트 캡스턴 Ø500 이중 휠 프론트 캡스턴은 맞춤 제작 가능 Ø600 이중 휠 프론트 캡스턴은 맞춤 제작 가능 Ø800KG 캐터필라 프론트 캡스턴은 맞춤 제작 가능

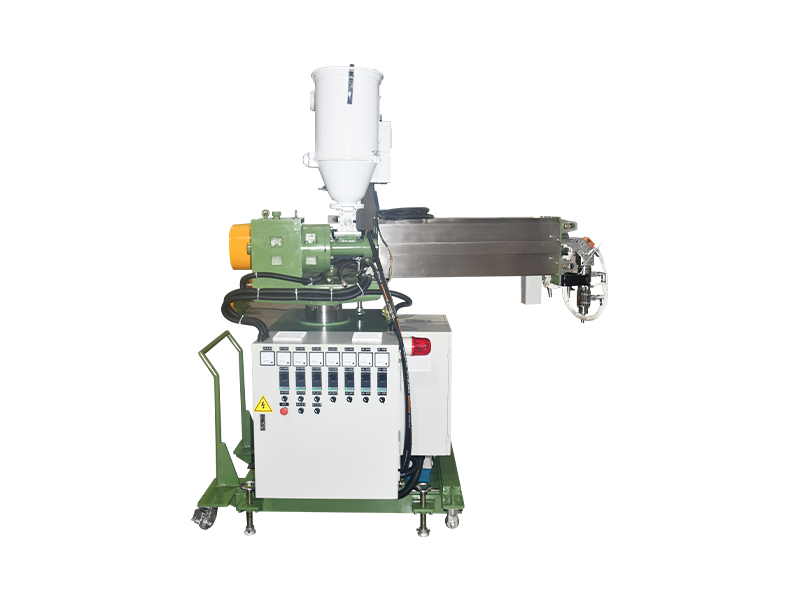

사출기 사출기는 맞춤화가 가능하며 외장 압출에는 수평 사출 성형기가 선호됩니다.
내/외층 압출기 내부/외부 레이어 압출기는 선호하는 V자형 레이아웃으로 맞춤화할 수 있습니다.
압력 감지 압력 센서 또는 방폭형 안전 밸브를 기계 헤드의 플랜지 플레이트에 추가할 수 있습니다.
진공 추출기 기계 헤드의 입구에 진공 장치를 추가할 수 있습니다.
나선형 컬러 마스터 배치 믹서 나선형 컬러 마스터 배치 믹서는 사용자 정의가 가능합니다.
동력 기계 전기교반형 분말기 또는 정전식 친환경 분말기를 추가할 수 있는 맞춤형 옵션입니다.
와이어 커팅 머신 와이어 절단기는 사용자 정의가 가능합니다.
코일링 플레이트 간단하거나 빠른 코일링 플레이트를 추가하는 맞춤형 옵션입니다.
8종 권취기 8가지 유형의 코일링 기계를 맞춤 설정할 수 있습니다.
자동 권취기/포장기 자동 코일링 기계/포장 기계는 사용자 정의가 가능합니다.
공기 펌프 송풍 건조기 공기 펌프 부는 건조기는 사용자 정의가 가능합니다.
덩어리 감지기 중국 브랜드 직경 게이지의 측정 장비에 덩어리 감지 기능을 추가하거나 SIKORA/ZUMBACH/PROTON/TAKIKAWA와 같은 다른 브랜드를 사용자 정의하는 사용자 정의 가능한 옵션입니다.
잉크젯 프린터 IMAJE/KGK/LEIBINGER는 사용자 정의가 가능합니다.
편심 측정 BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA는 사용자 정의가 가능합니다.
물 냉각기 물 냉각기는 사용자 정의가 가능하며 탱크는 층간 단열 구조를 가지고 있습니다.
매달린 전광판 양면 LED 전자 스크린 또는 기타 유형을 추가하는 맞춤형 옵션입니다.
지능형 레시피 관리 시스템 와이어 장력, 예열 온도, 압출 외경, 와이어 간격, 기압 등의 데이터를 PLC에 저장하는 지능형 포뮬러 관리 시스템을 추가하는 맞춤형 옵션입니다. 버스 통신 모드를 통해 MES 데이터 수집 및 가져오기, 생산 프로세스에 대한 원클릭 액세스, 원클릭 시작을 지원하고 디지털 지능형 생산을 달성합니다.
주변 보조 장비 추가 주변 보조 장비 또는 특수 맞춤형 압출 라인의 맞춤화를 지원합니다.
전기 배선 2.5m 오버헤드 케이블 트로프 스탠드, 공기 파이프, 신호선 및 절연체로 배열된 전원 케이블, 전기 제어 상자 상단의 전선 입구, 맞춤형 대체 방법.
안전 규정 및 표준 중국 CCC 안전 표준에 따라 제조되었으며 CE/CSA/UL 안전 표준에 따라 사용자 정의가 가능합니다.
전원 공급 장치 표준 3상 380V/50Hz, 다양한 국가 및 지역의 다양한 전압 및 주파수에 맞게 맞춤화 가능.




제품 특징

● 높은 생산 수율: 나사에 최적화된 디자인, 내마모성, 달라붙지 않음, 떨어지지 않는 크롬, 접착제가 필요 없는 숨김, 빠른 색상 변경, 높은 라인 속도, 높은 생산 수율.

● 광범위한 응용 분야: 재료 유형에 따라 해당 압출기 스크류를 장착할 수 있으며 단일 스레드 그라데이션 유형, BM 이중 스레드 분리 유형 및 기타 유형의 스크류를 제공할 수 있습니다.

● 누출 방지 설계: 고유한 밀봉 및 위치 결정 구조는 플랜지에서 재료가 누출되지 않도록 보장하고 압출 헤드의 높이 수준은 장기간 사용에도 안정적으로 유지됩니다.

● 정확한 온도 제어: ±1℃.

● 지능적인: 지능형 포뮬러 관리 시스템을 맞춤화할 수 있습니다. SOP 공식에 대한 원클릭 액세스, 원클릭 시작 준비, 원클릭 시작 및 스마트 제어 기능이 있습니다.

● 쉬운 유지 관리: 중국 이외 지역의 고객은 빠르고 낮은 간섭 신호 전송을 보장하는 Profinet 버스 제어 시스템의 사용을 맞춤화할 수 있습니다. 어느 국가나 지역에나 통신망만 있으면 원격 장애 감지, 문제 해결, 유지 관리 서비스를 신속하게 구현할 수 있습니다.
