와이어 및 케이블 외장 압출기

실리콘 외장 압출 라인

실리콘 외피 압출 라인은 맞춤화가 가능한 비표준 장비입니다. 주요 기계 모델은 일반적으로 50-120mm입니다. 고온 실리콘 가교 와이어 외장 압출에 적합합니다. SILICON 압출 온도가 낮습니다. 압출된 재료에는 기계적 강도가 없습니다. 고온의 소결로에서 조사된 후 고무재료의 내부 분자가 가교되어 응고됩니다. 가교 피복층은 높은 탄성, 고온 저항, 마찰 저항 및 기타 특성을 가지고 있습니다. 외장형 압출기는 스크류에 의한 연속적이고 안정적인 재료 압출, 가열되지 않는 재료 공급 튜브의 충분한 냉각, 정체 없는 원활한 공급, 기계 헤드 편차의 편리하고 빠른 조정, 에너지 절약 및 단열 소결 용기, 노동력 절약을 위한 소결 용기의 자동 상승 및 하강, 형 폐쇄 흔적이 없는 매끄러운 외장 표면, 입자가 없는 매끄러운 표면, 손상 없는 부드러운 가이드 휠 등의 특징을 가지고 있습니다. 와이어, 안정적인 와이어 직경 및 공차, 안정적인 페이오프 및 테이크업 장력, 기계를 멈추지 않고 테이크업 및 페이오프 릴 변경, 노동 테이크업 구조 절약, 테이크업의 아름다운 와이어 그리드 등 사용자마다 이 기계를 주문할 때 요구 사항이 다릅니다. 우리 회사는 사용자 요구에 따라 개인화된 맞춤화를 지원할 수 있습니다. 하드웨어 측면에서는 사용자가 선택할 수 있는 다양한 모델과 핵심 액세서리 브랜드를 제공할 수 있습니다. 전기 제어 소프트웨어 측면에서 우리는 경제적이고 실용적이거나 가장 진보된 전기 제어 방법을 제공할 수도 있습니다. 전반적인 구성이 다르기 때문에 이 기계의 가격도 크게 다릅니다. 따라서 이 기계의 가격을 결정하는 주요 요인은 사용자의 제품 구성 수준 포지셔닝입니다. 또한, 본 제품은 생산량이 적은 비표준 맞춤형 장비이기 때문에 설계, 제작, 설치 및 디버깅 주기가 길어 오랜 시간이 소요됩니다. 사용자는 완벽한 제품 배송을 위해 충분한 조달 주기를 확보해야 합니다.

문의 +
PREV：이전 제품이 없습니다.
다음：LSZH/XLPE/TPE/TPU 외장 압출 라인
Product Details

구성품

● 텐션 스탠드
● 지불 스탠드
● 교정대
● 예열기

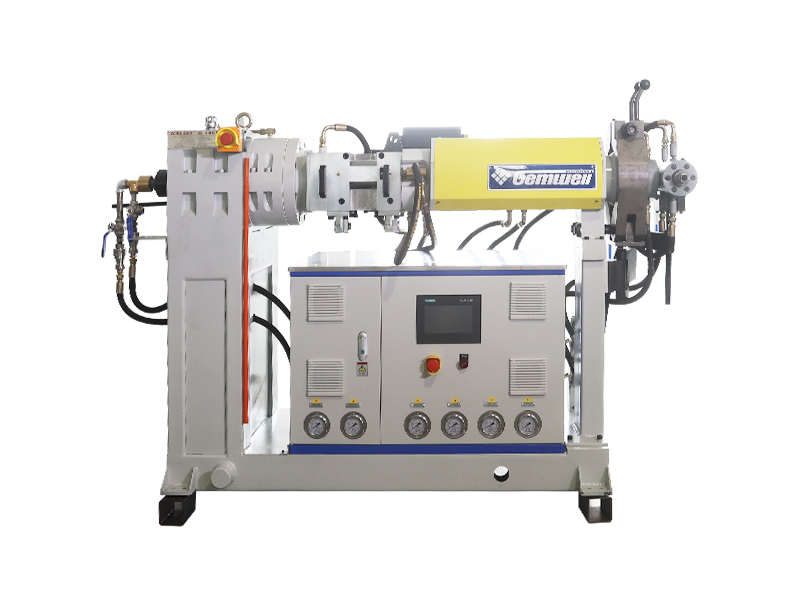

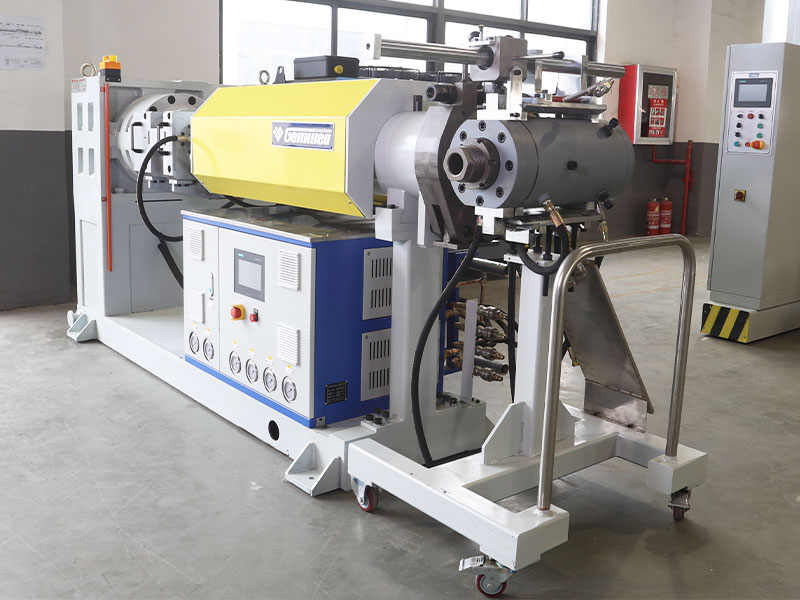

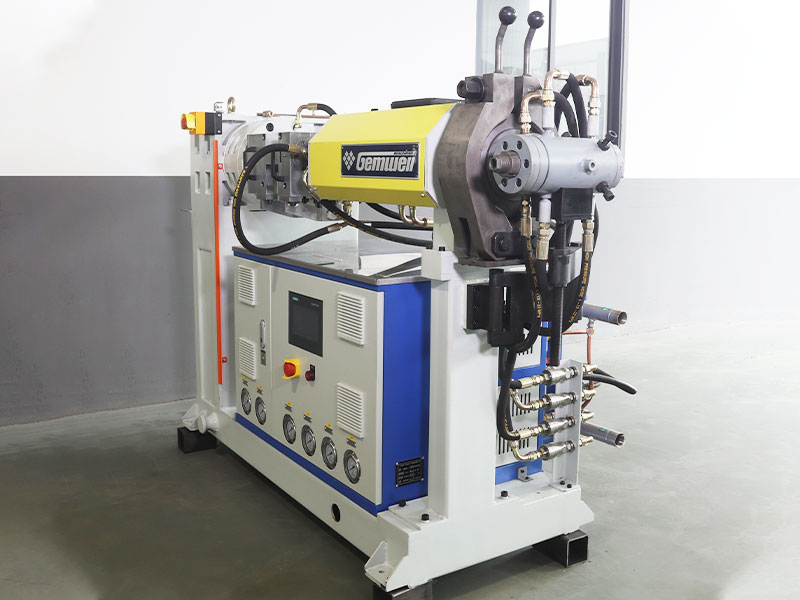

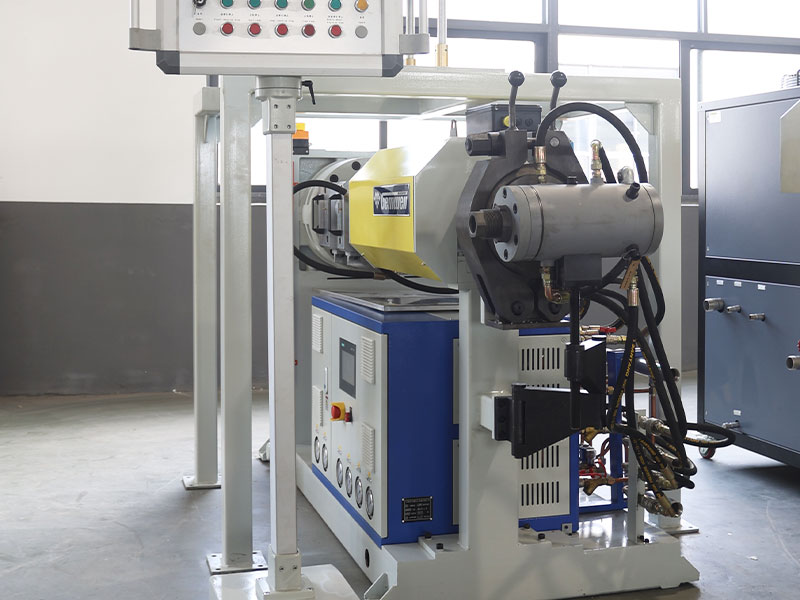

● 주요 압출기
● 압출기 헤드
● 순환 수냉 시스템
● 타악기로
● 소결 오븐
● 냉각수탱크
● 인쇄기
● 에어블로우노즐
● 캡스턴
● 와이어 축적 스탠드
● 미터 카운터
● 레이저 직경 게이지
● 산업용 주파수 스파크 테스터
● 테이크업
● 전기 제어 상자

기술 사양

주요 기술 매개변수 65형 90형 120형
적합한 전선 유형 데이터 케이블, 컴퓨터 케이블, 고주파 케이블, 전력 케이블, 전원 코드 및 기타 외피 압출 전선에 적합합니다.
핵심 범위 Ø1.2-6mm Ø2.5-12mm Ø6-22mm
완성된 외경 Ø2.5-7mm Ø3.5-14mm Ø8-25mm
와이어 속도 범위 10-200m/분 10-200m/분 10-200m/분
기계 구조 압출기 헤드를 중심 축으로 사용하면 페이오프부터 테이크업까지 모든 부품이 선형으로 분포됩니다. 표준 압출 라인은 중심 높이가 1m이고 총 길이가 20-25m입니다.
송금방식 샤프트리스 지불 스탠드, 전기 리프팅. 페이오프 파워 유형은 능동 또는 수동으로 맞춤화할 수 있으며, 페이오프 스탠드 유형도 샤프트 유형/포털 크래들 유형과 같이 맞춤화할 수 있습니다.
페이오프 릴 사양 Ø500/Ø630 Ø630/Ø800/Ø1000/Ø1250 Ø800/Ø1000/Ø1250/1600
지불 능력 3.7KW 모터 기어박스 5.5KW 모터 기어박스
페이오프 텐션형 다른 스타일로 사용자 정의 가능한 수직 슬라이드 레일 장력 프레임 샤프트 레버 장력 프레임, 다른 스타일로 맞춤화 가능
교정 스탠드 5륜 도체 교정 스탠드, 도체 교정 휠의 외경은 Ø100이며 도구 상자가 장착되어 있습니다.

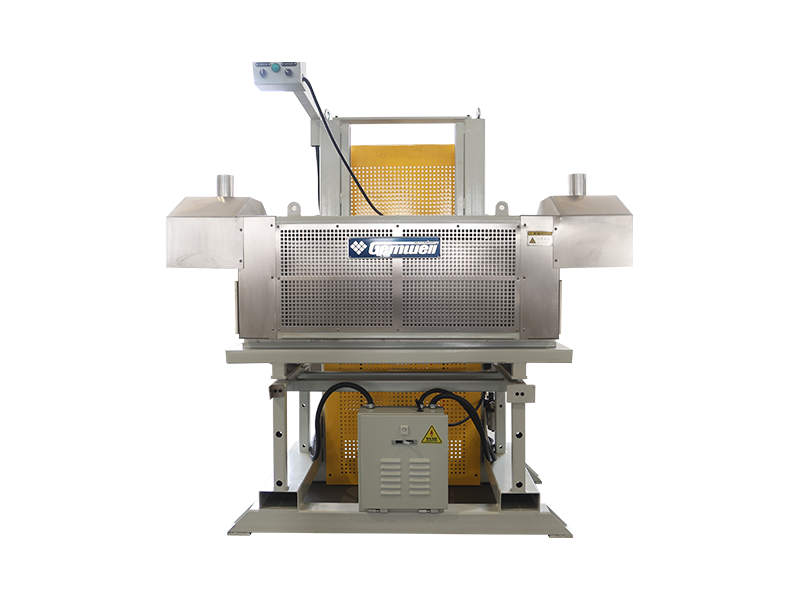

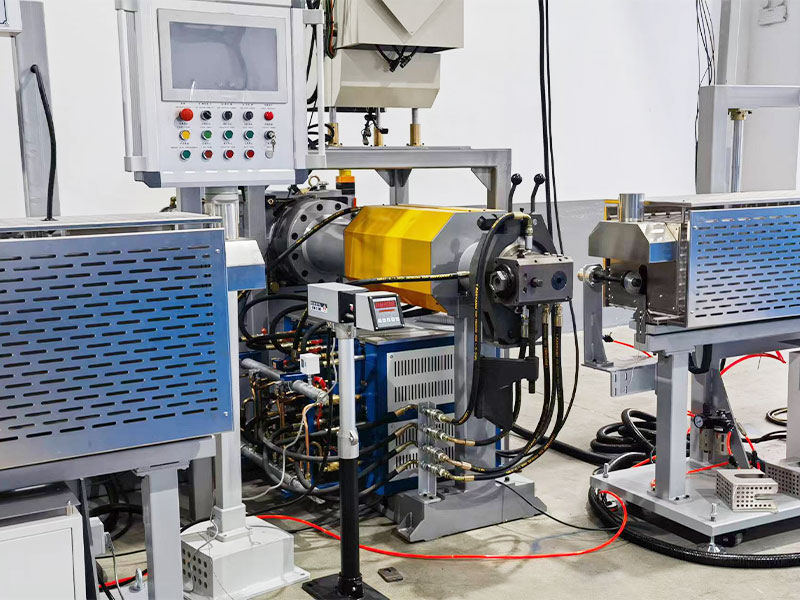

예열기 전기 수직 승강식 건조로, 스테인리스 전열관, 화력 24KW, 상온에서 최대 800도까지 5분 이내에 온도 도달 가능, 길이 1m, 통신형 온도 모듈, SCR 제어, 규산알루미늄 절연층, 외부 스테인리스 보온 커버 장착. 심선이나 도체의 표면을 건조 및 예열하여 후속 가열 사이클 중에 표면이 부풀어 오르는 것을 방지하는 데 사용되며 적외선 가열 튜브로 맞춤화할 수 있습니다.
압출기 재료 출력 70kg/h 200kg/h 300kg/h
압출기 전력 22KW 37KW 55KW
나사 매개변수 L/D:14:1, 압축비:1.6
온도 조절 호퍼1+압출기 본체2+압출기 넥1+압출기 헤드1+스크류1

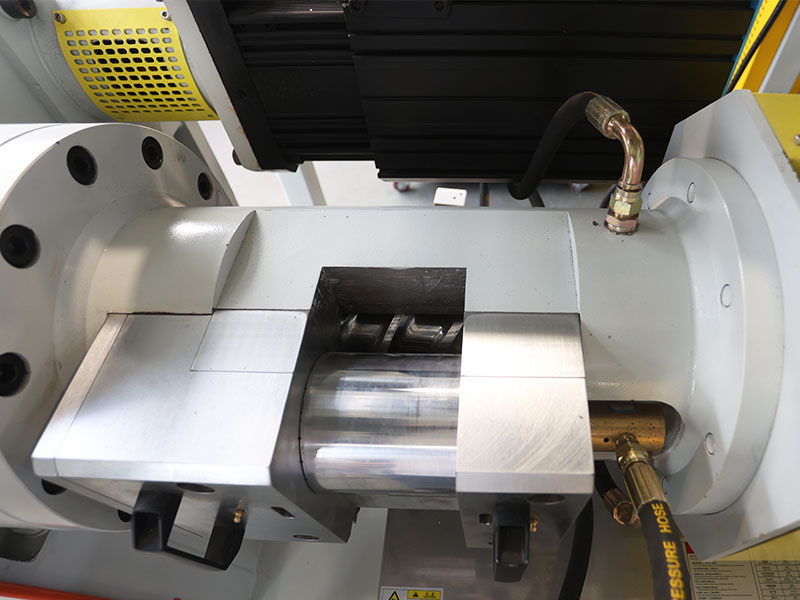

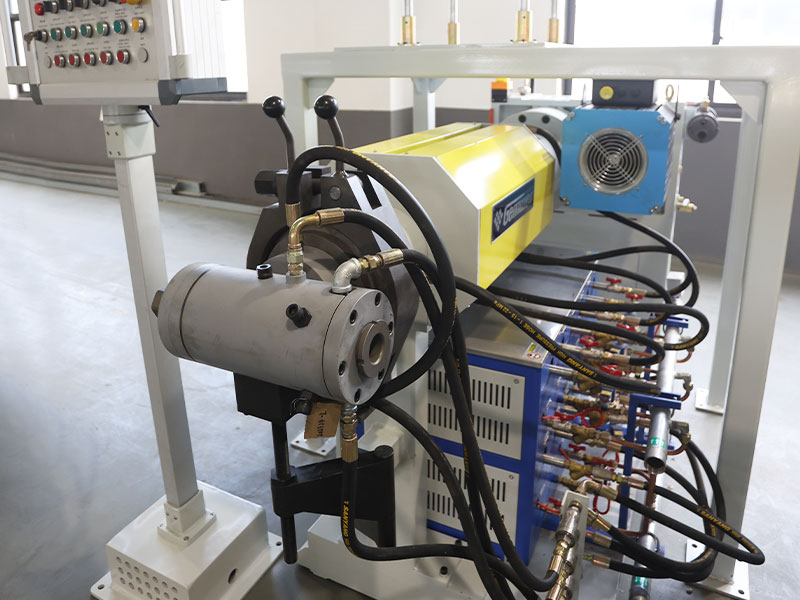

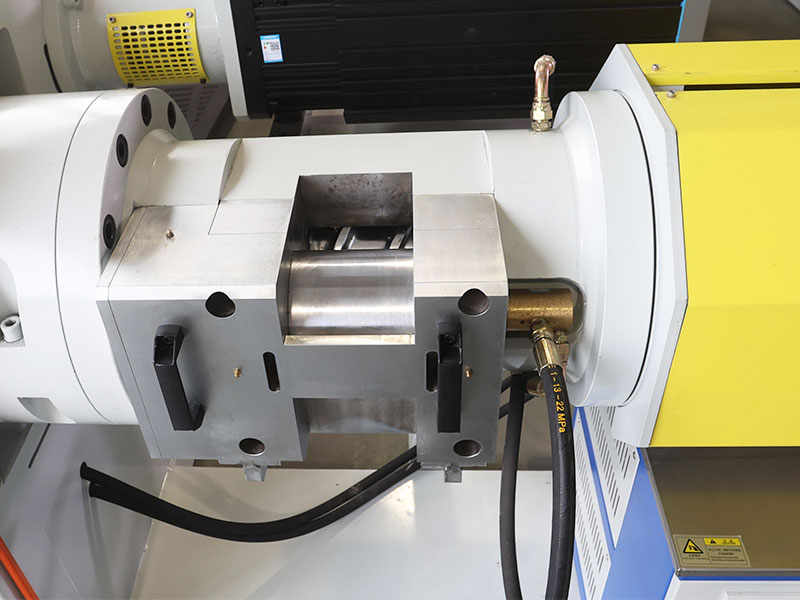

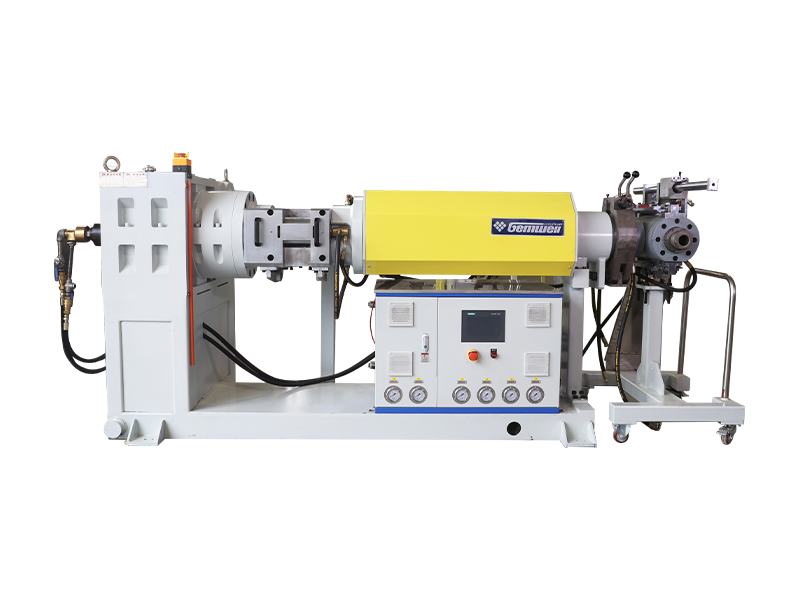

호퍼 냉각 배럴의 외부 나선형 워터 재킷은 수냉식이며 내부 나사도 수냉식입니다. 호퍼는 물을 순환시켜 냉각되며, 냉각 장치로 독립적으로 온도를 제어하여 온도를 일정하게 유지합니다.

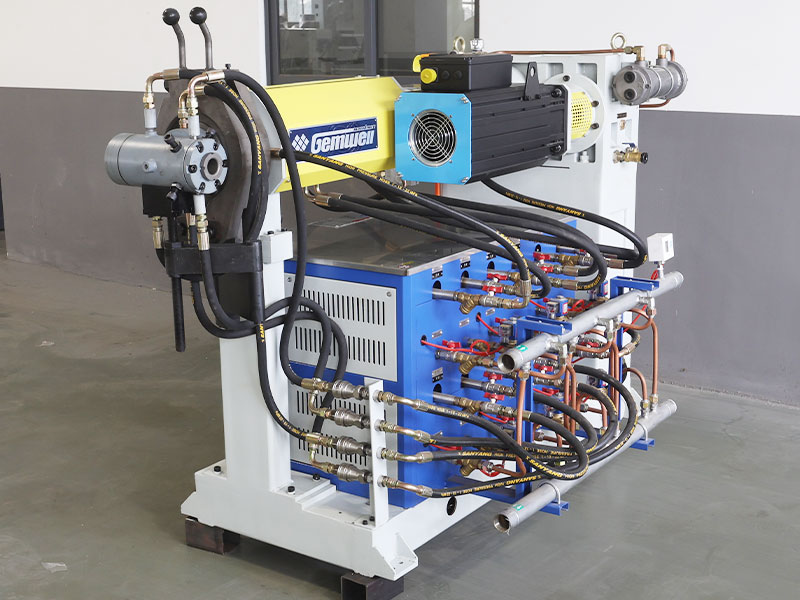

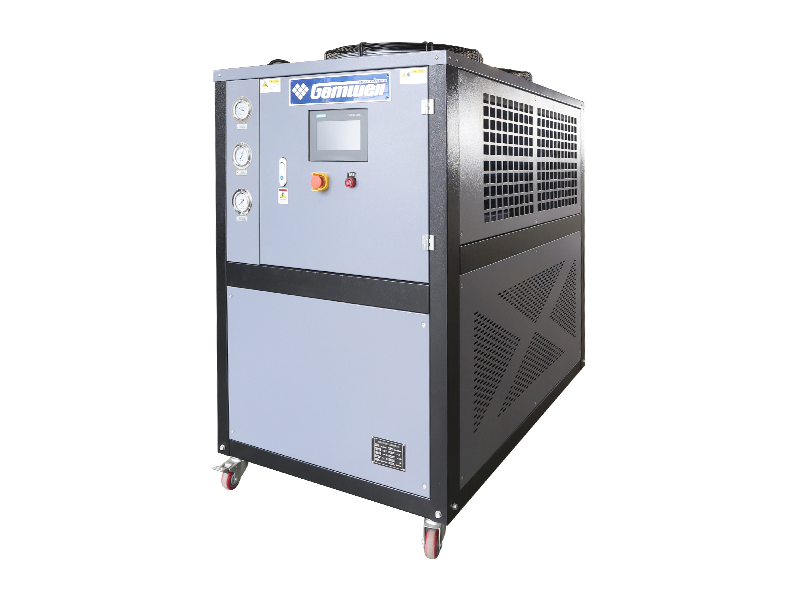

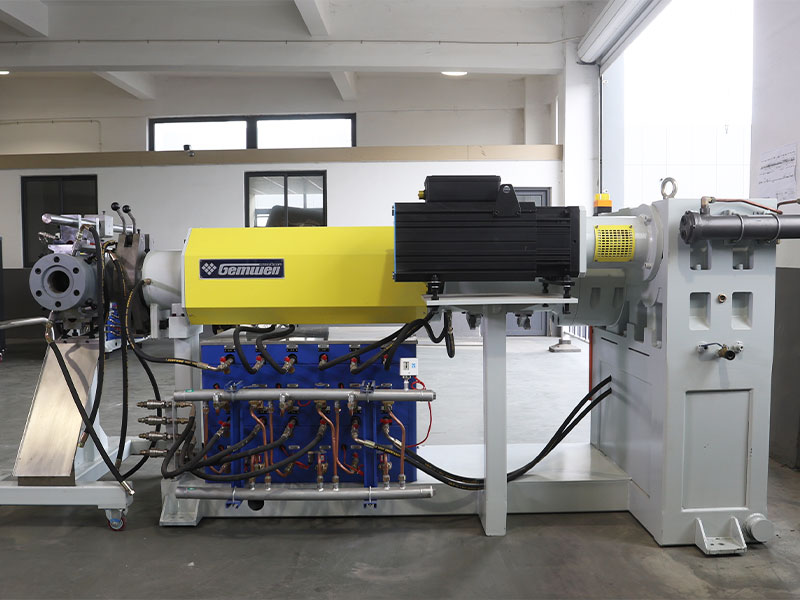

순환수 냉각 시스템 각 섹션에는 워터 펌프로 물을 펌핑하는 독립적인 수냉식 냉각 장치가 장착되어 있습니다. 설정온도를 초과하면 냉수를 공급하고, 온수는 칠러로 역류하여 냉각하여 일정한 온도를 유지합니다.
벌집판 이 기계는 전기도금을 하지 않고 316 스테인레스 스틸로 만들어졌습니다. 내부적으로 유도되는 흐름 구조를 갖고 있으며, 흐름 구멍은 막힌 모서리 없이 모따기로 상호 연결되어 있습니다. 허니콤 플레이트와 플랜지는 테이퍼형 실런트로 밀봉되어 누출을 방지합니다.

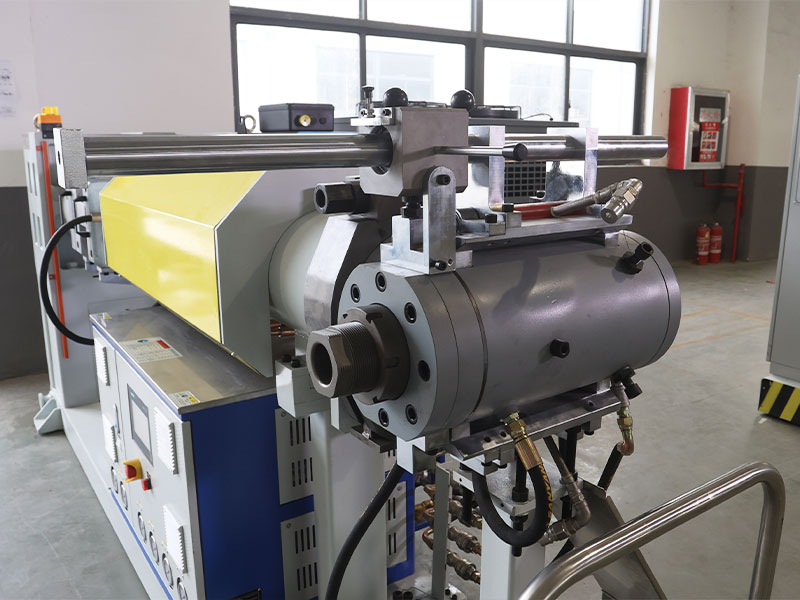

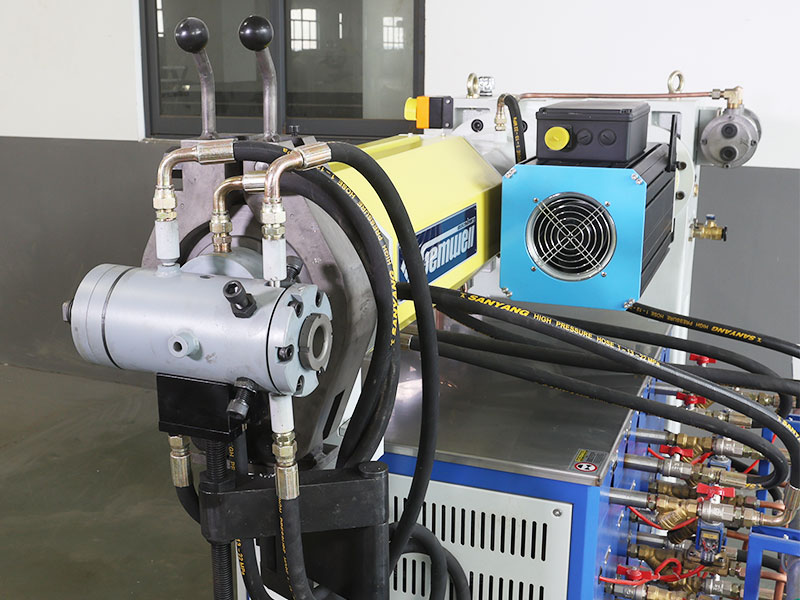

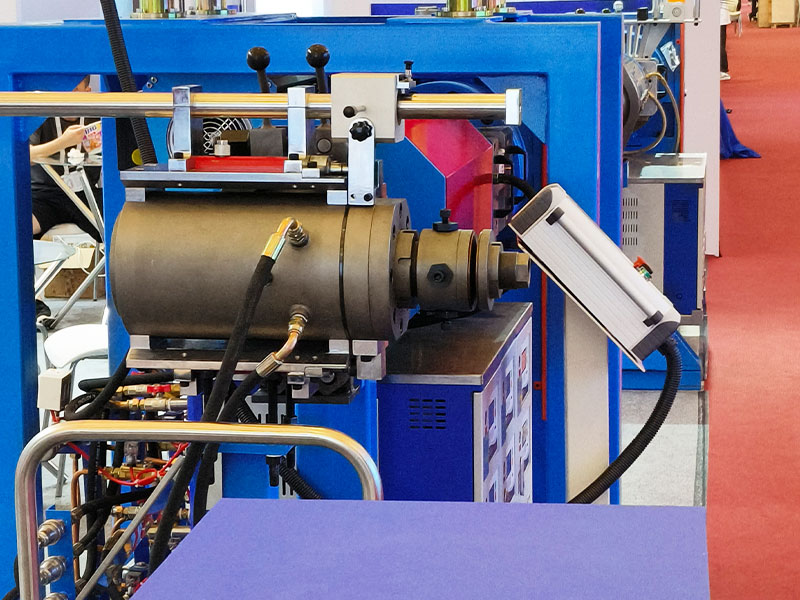

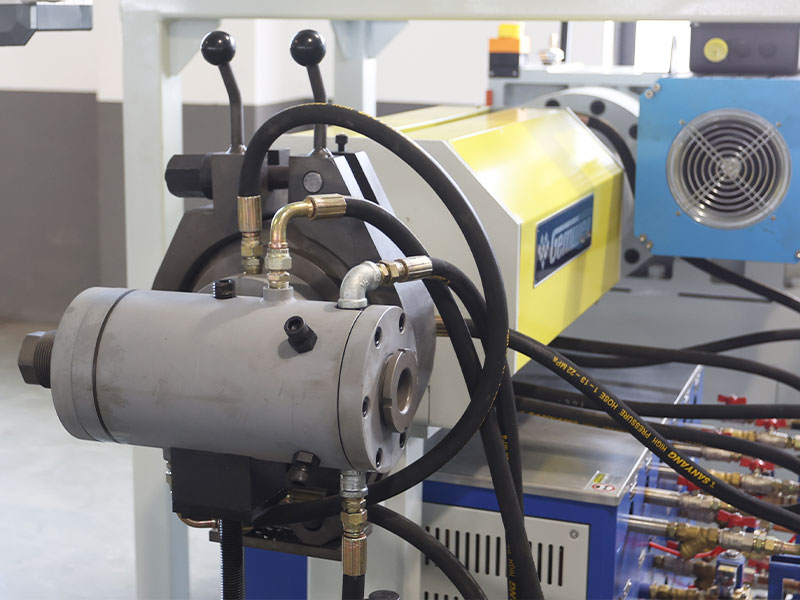

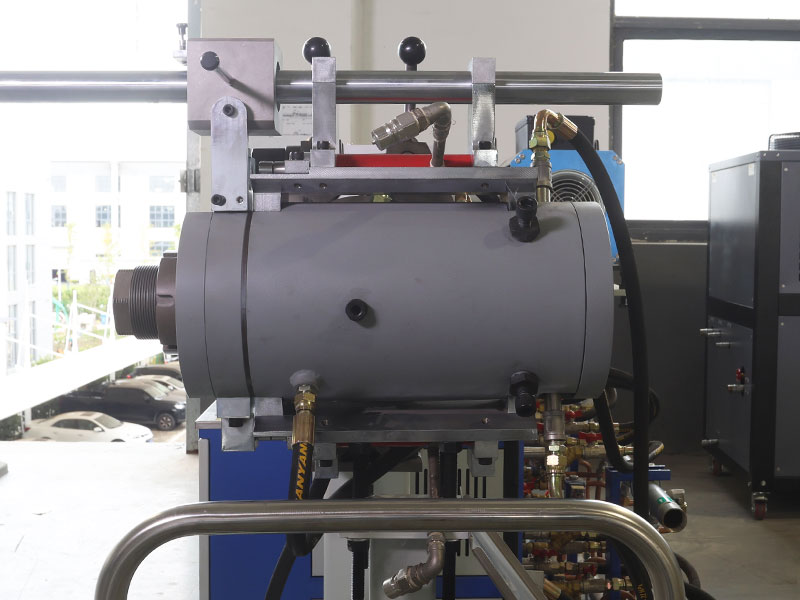

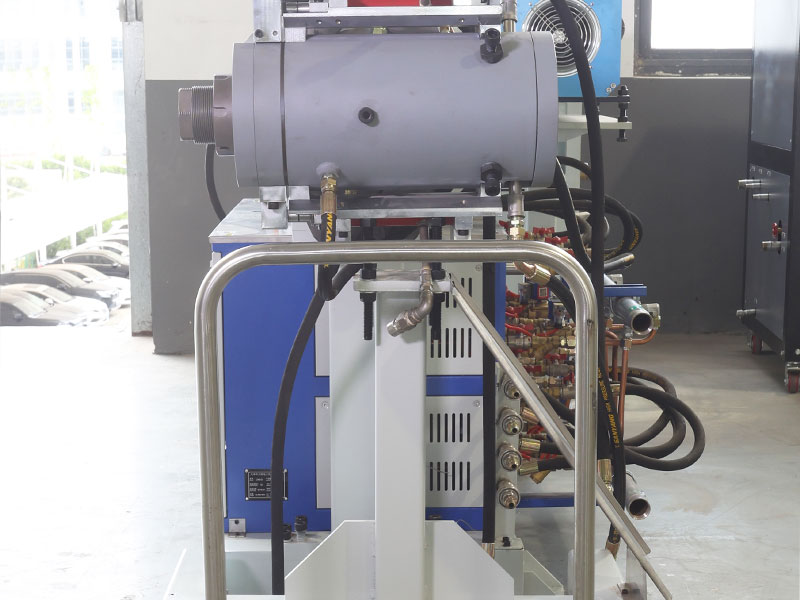

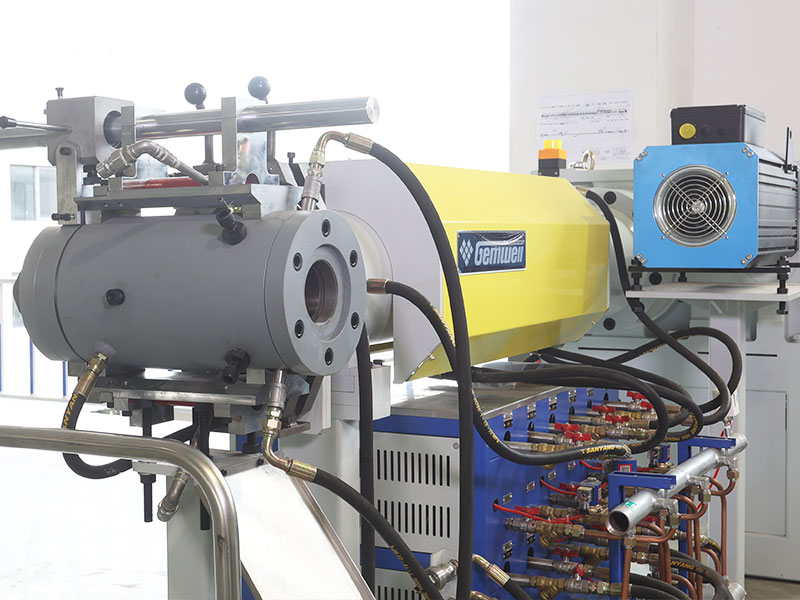

머리 유형 수냉식 조정 가능한 기계 헤드입니다. Hopper의 사양은 와이어 직경에 따라 맞춤화됩니다. 단층/이중층/단일사출/이중사출 구조로 설계할 수 있습니다. 자동 센터링 압출기 헤드 유형으로 맞춤 설정할 수도 있습니다.
헤드 브랜드 머신 헤드는 중국산이며 EUROTEK, UNITEK, EUROCAB 및 MICRODIA와 같은 다른 브랜드에 맞게 맞춤 설정할 수 있습니다.

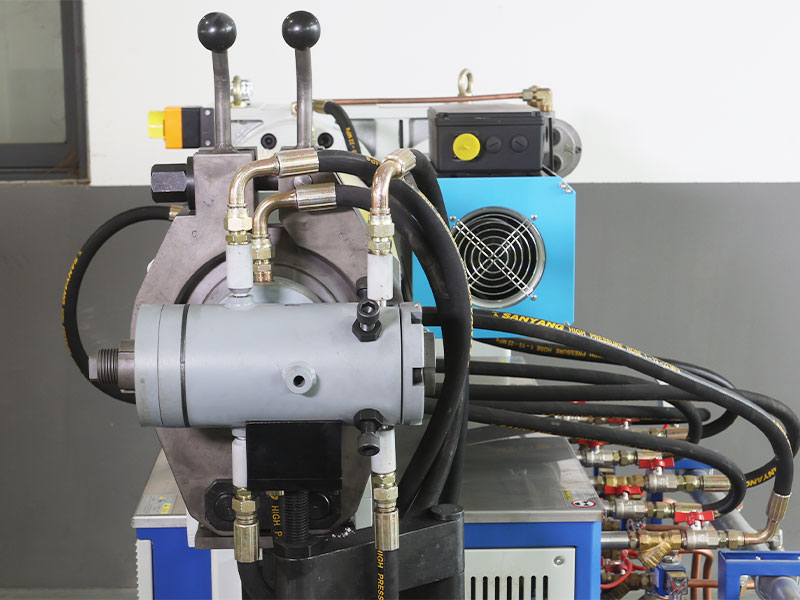

헤드 클램프 기계 헤드 클램프에는 두 개의 반쪽이 있으며 두 개의 상하 세트의 나사 막대 클램프가 동기화되어 있습니다. 단방향 렌치가 포함될 수 있으며 다른 유형의 머신 헤드 클램프를 사용자 정의할 수 있습니다.
머리 높이 수준 헤드 플랜지 이중 위치 핀 구조를 채택하여 헤드 높이가 오랫동안 변하지 않습니다.

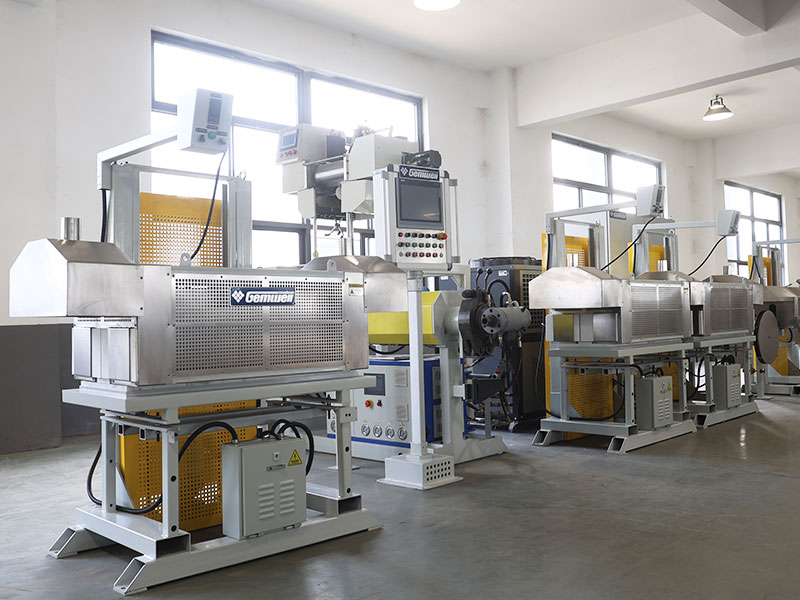

충격로 전기 직립 리프트형 건조 오븐, 적외선 가열 튜브, 화력 24KW. 상온에서 최고 온도인 800도에 도달하는 데 5분도 채 걸리지 않습니다. 길이는 1미터입니다. 통신 온도 모듈과 SCR 제어 기능을 갖추고 있으며 알루미나 규산염 절연층과 외부 스테인레스 스틸 단열 커버가 특징입니다. 압출 후 케이블 표면을 빠르게 성형하는 데 사용되며 후속 지지 가이드 휠로 인해 발생하는 긁힘 및 손상으로부터 보호합니다.

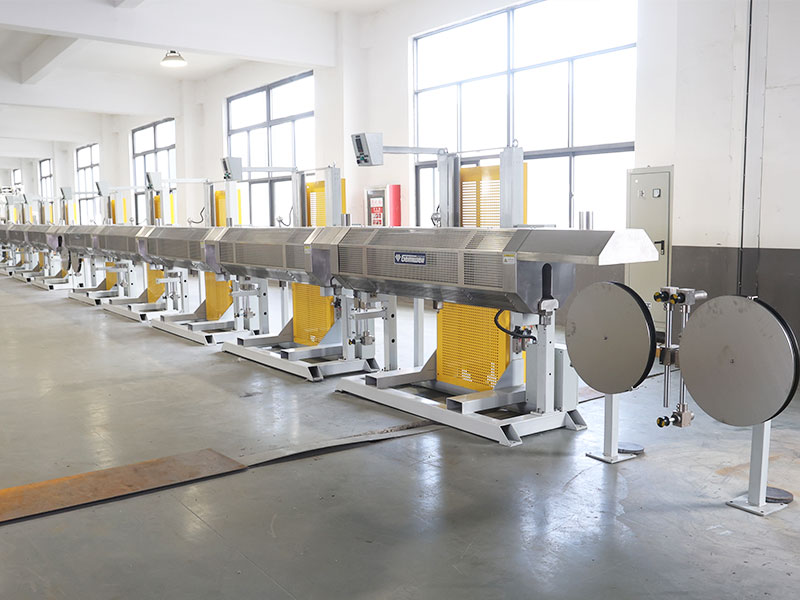

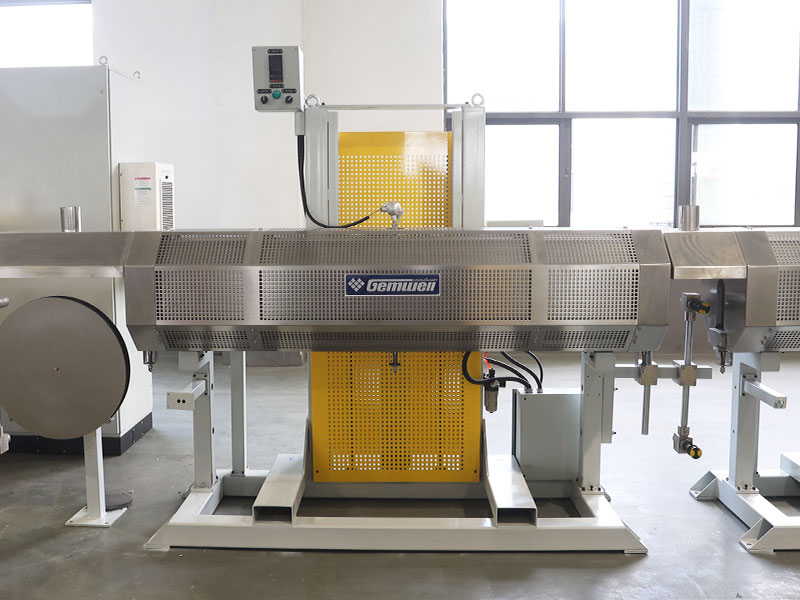

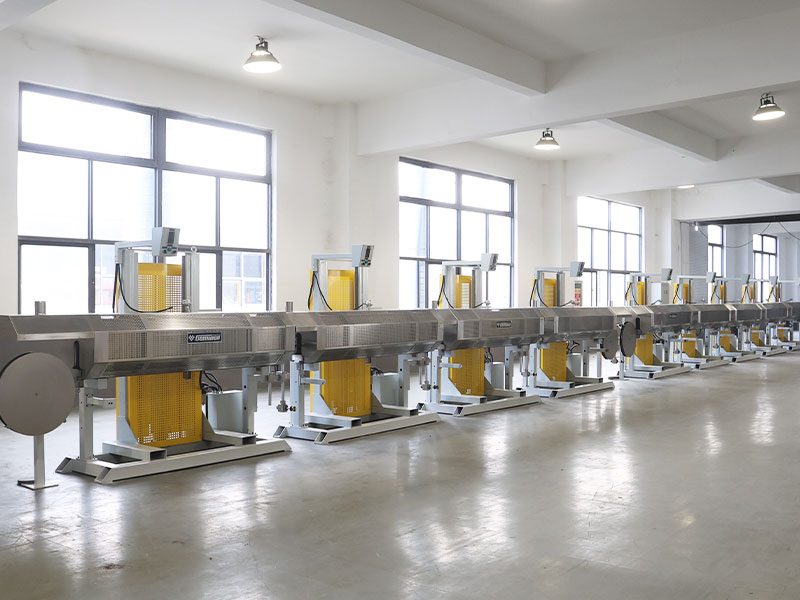

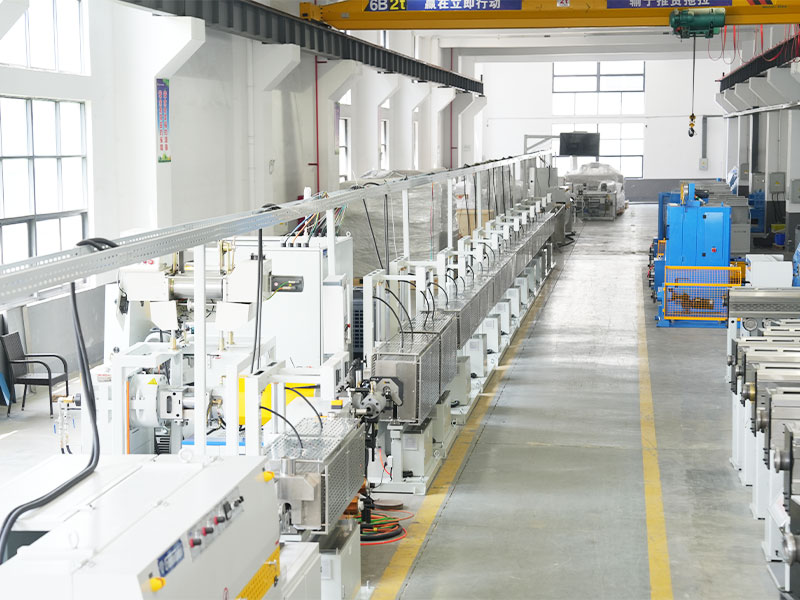

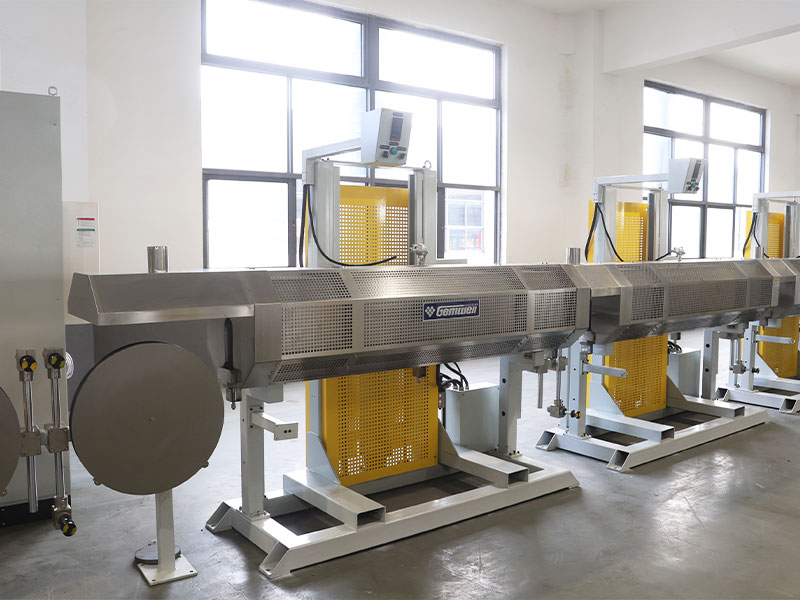

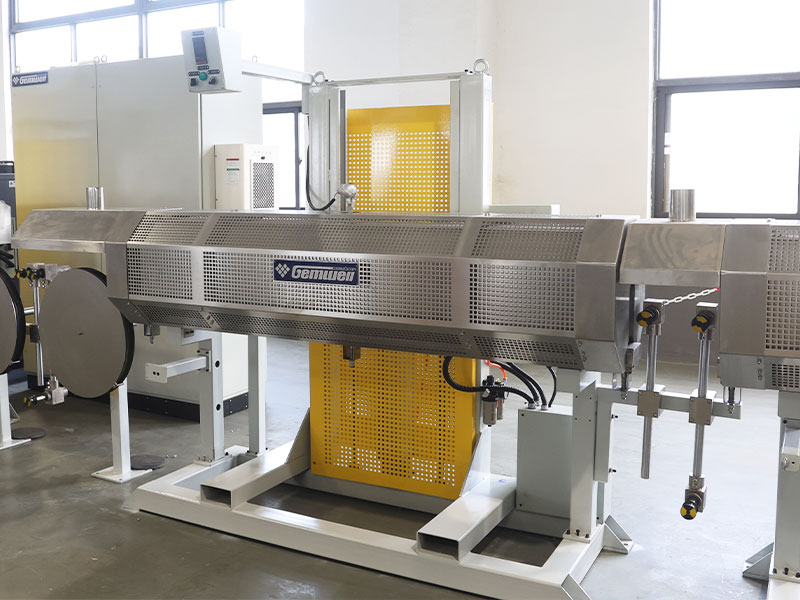

소결 오븐 전기 직립 리프트형 건조 오븐, 스테인레스 스틸 가열 튜브, 화력 12KW. 상온에서 최고 온도인 600도에 도달하는 데 5분도 채 걸리지 않습니다. 2미터 섹션으로 나누어져 있습니다. 통신 온도 모듈과 SCR 제어 기능을 갖추고 있으며 알루미나 규산염 절연층과 외부 스테인레스 스틸 단열 커버가 특징입니다. 오븐 입구와 출구에는 열 손실을 줄이기 위해 조정 가능한 배플이 장착되어 있습니다. 케이블은 오븐의 중간 위치를 통과합니다.
인쇄기 전기 교반형 잉크젯 프린터는 다른 인쇄 스타일이나 추가 액적 희석 주입 장치로 맞춤화할 수 있습니다.

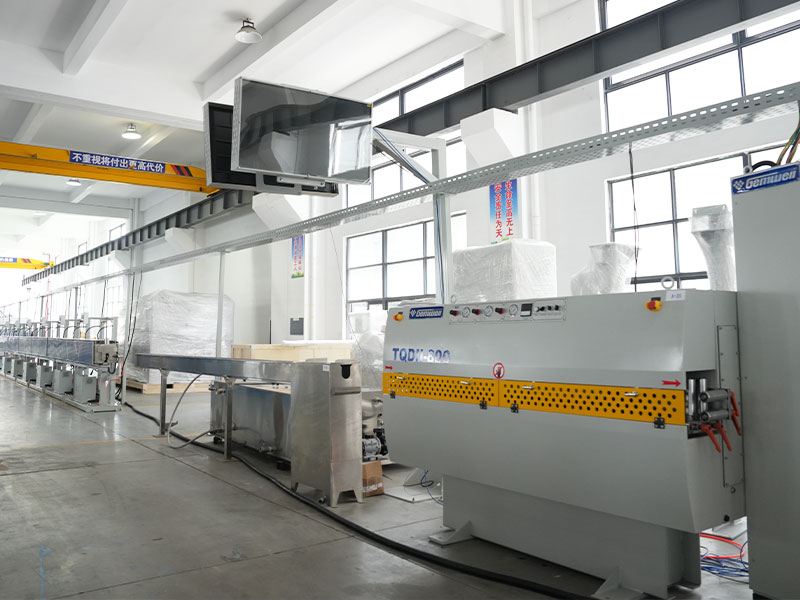

냉각수탱크 10m 단층 U자형 물탱크에는 순환수 냉각 기능이 통합되어 있습니다. SUS304 재질로 제작되어 이중 U자형 물탱크 또는 맞춤형 길이로 맞춤 제작이 가능합니다.
고압 송풍 노즐 POM 소재로 제작된 플립형 에어블로잉 노즐은 2단 블로우 구조가 특징입니다. 냉각수탱크와 캡스턴에 설치되며, 기타 에어블로잉 노즐도 맞춤 제작이 가능합니다.
캡스턴 Type 이중 휠 캡스턴 캐터필러 캡스턴
캡스턴 Wheel Diameter Ø500 이중바퀴형 Ø600 이중바퀴형 800KG 캐터필라 캡스턴
캡스턴 Power 3.7KW 서보 모터 기어박스 5.5KW 서보 모터 기어보
와이어 축적 장력 스탠드 수평 와이어 축적 장력 스탠드, 총 길이 12미터, 와이어 보관 휠에 홈 10개, 와이어 보관 휠에 홈 9개, 총 와이어 보관 180미터, 자기 파우더 클러치 장력, 수직 또는 기타 유형을 사용자 정의할 수 있습니다.
와이어 축적 휠 직경 Ø300, 휠 직경 사양 맞춤 가능 Ø400, 휠 직경 사양 맞춤 가능 Ø550, 휠 직경 사양 맞춤 가능
미터 카운터 압력 휠 유형 미터 카운터, 미터 휠 둘레 500mm, 인코더 감지, 조정 가능한 미터 보정 계수 및 기타 유형의 미터 카운터를 사용자 정의할 수 있습니다.

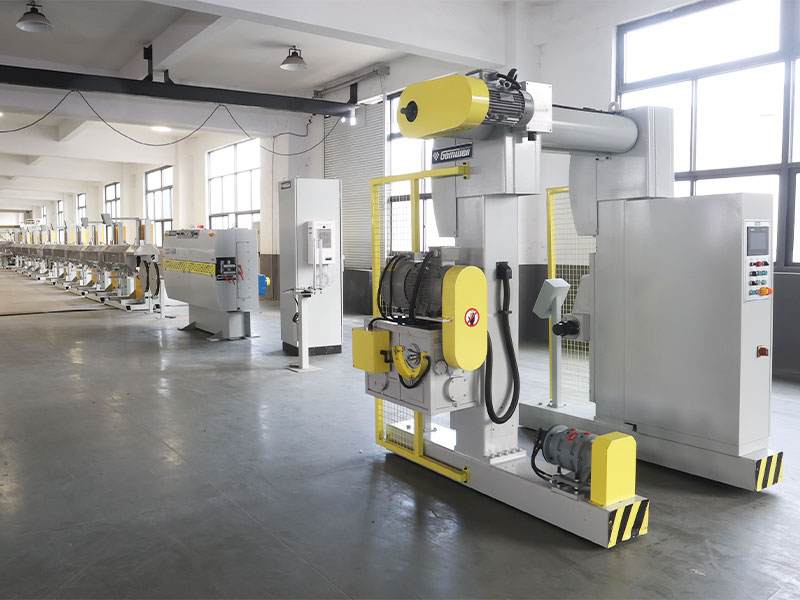

테이크업 Type 듀얼 헤드 샤프트리스 와이어 테이크업, 전기 리프팅, 기타 유형을 맞춤 설정할 수 있습니다. 포털 접지 유형, 기타 유형은 사용자 정의 가능합니다.
테이크업 Reel Specifications Ø500/Ø630 Ø630/Ø800/Ø1000/Ø1250 Ø800/Ø1000/Ø1250/1600
테이크업 Power 3.7KW 모터 기어박스 5.5KW 모터 기어박스
레이저 직경 게이지 Made-in-Chian 단축 직경 게이지, 측정 정확도 0.001, SIKORA/ZUMBACH/PROTON/TAKIKAWA와 같은 다른 브랜드를 맞춤 설정할 수 있습니다.
산업용 주파수 스파크 테스터 중국산 비드형 고전압 스파크 테스터, 전압 범위 0-15KV, CLINTON/SIKORA/PROTON과 같은 기타 브랜드 맞춤형
제어 전기 박스 친환경 난연성 페인트 코팅 VICTOR 전기 캐비닛, WEINVIEW 10" HMI, SIEMENS PLC, SCHEIDER 스위치, RKC 온도 컨트롤러. 모터 및 주파수 변환기 브랜드는 맞춤 제작 가능합니다.
총 전력 280KW 320KW 350KW


선택적 사용자 정의 항목

프론트 캡스턴 Ø500 이중 휠 프론트 캡스턴은 맞춤 제작 가능 Ø600 이중 휠 프론트 캡스턴은 맞춤 제작 가능 Ø800KG 캐터필라 프론트 캡스턴은 맞춤 제작 가능

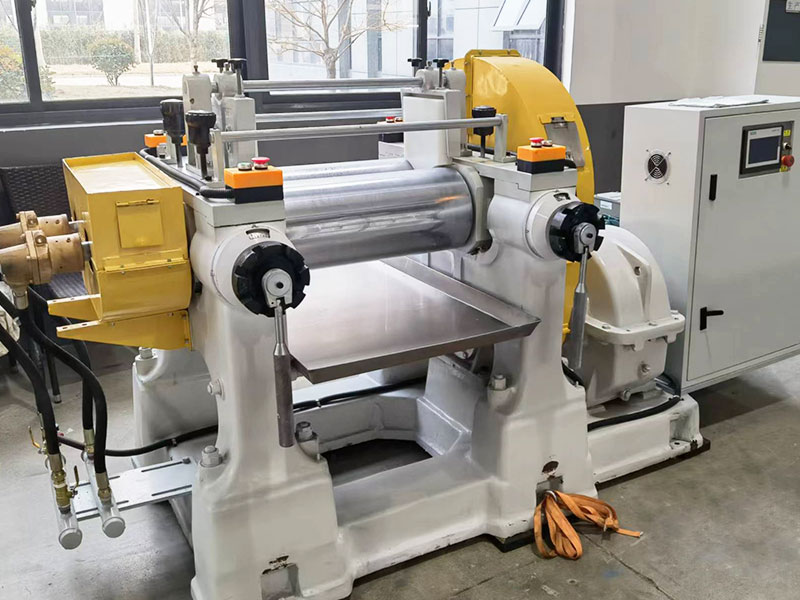

개방형 고무 정제 믹서 개방형 고무 정제 믹서를 맞춤 설정할 수 있습니다.

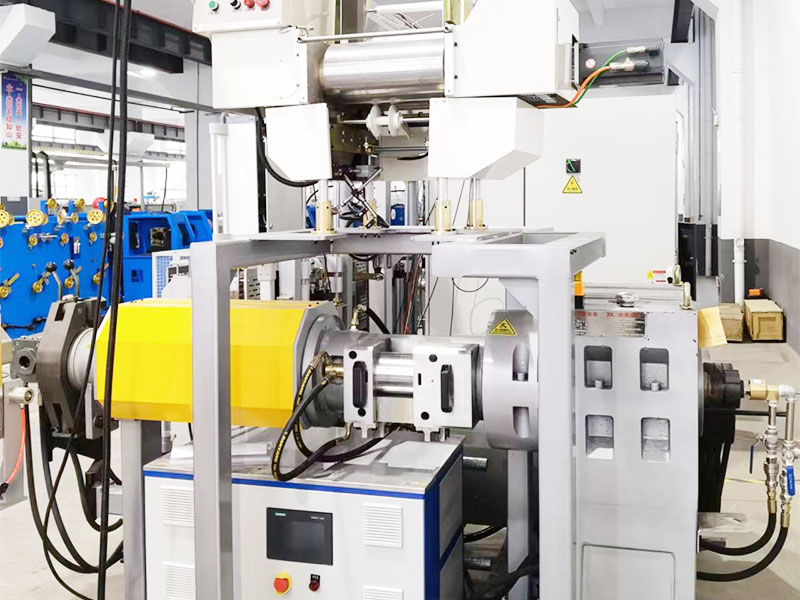

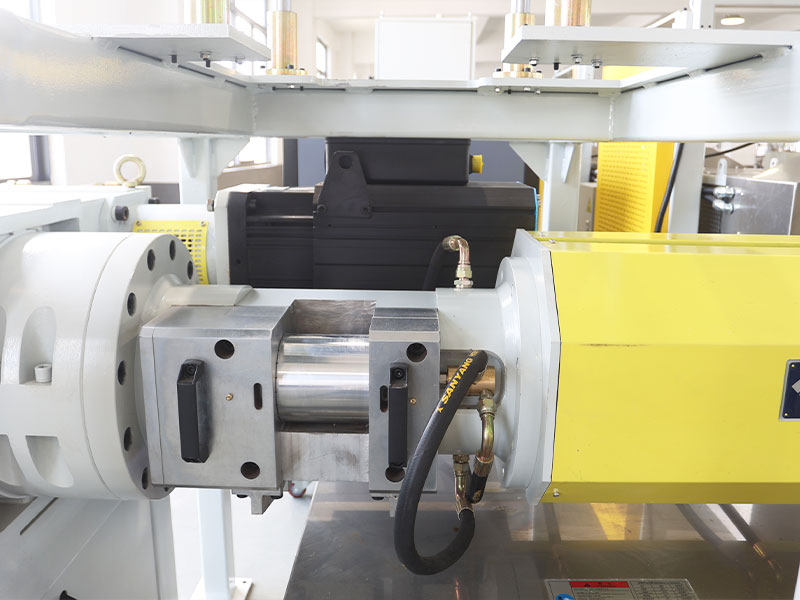

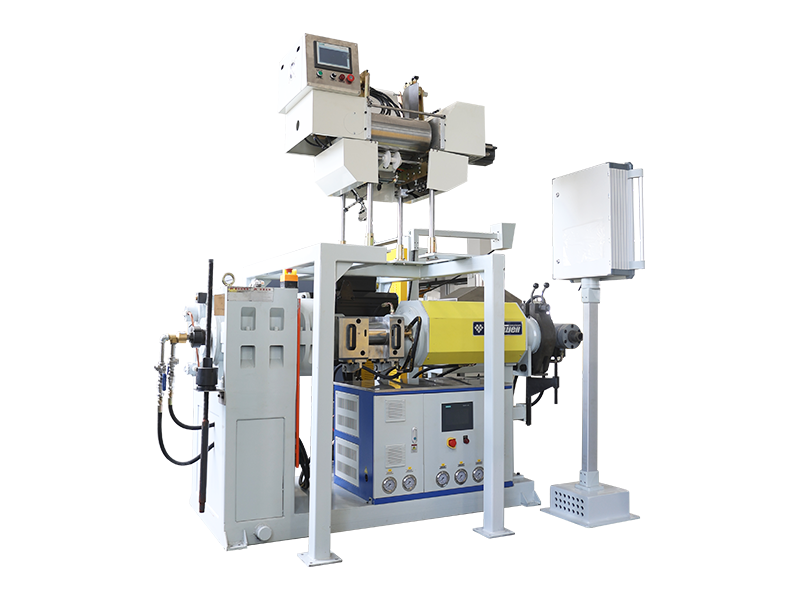

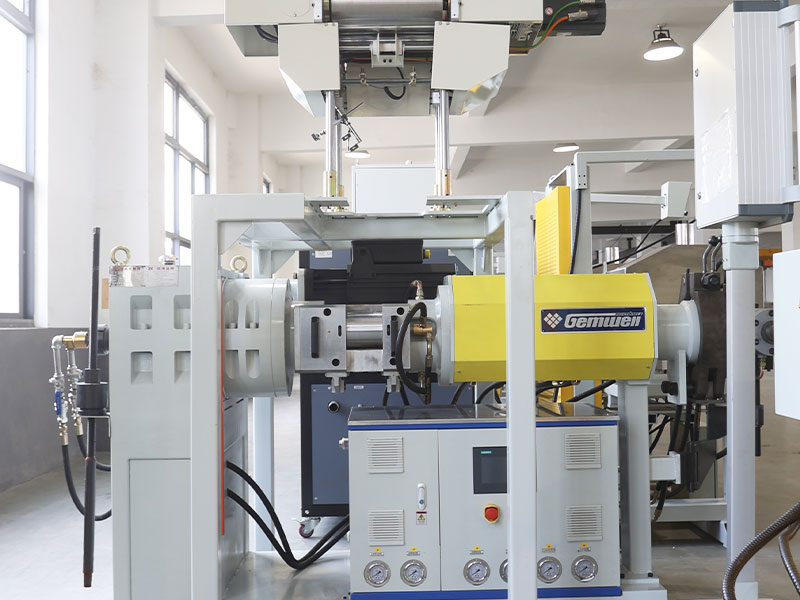

자동고무공급기 자동 고무 공급 장치를 맞춤 제작할 수 있으며 주 기계의 공급 호퍼 위에 설치하여 수동 공급 작업을 절약할 수 있습니다.
사출/내층 압출/외층 압출용 압출기 사출, 내층 압출 또는 외층 압출용 압출 기계는 선호하는 V자형 레이아웃으로 맞춤화할 수 있습니다.
압력 감지 압력 센서 또는 방폭형 안전 밸브를 기계 헤드의 플랜지 플레이트에 추가할 수 있습니다.
진공 추출기 기계 헤드의 입구에 진공 장치를 추가할 수 있습니다.
동력 기계 전기교반형 분말기 또는 정전식 친환경 분말기를 추가할 수 있는 맞춤형 옵션입니다.
와이어 커팅 머신 와이어 절단기를 추가하는 맞춤형 옵션입니다.
코일링 플레이트 간단하거나 빠른 코일링 플레이트를 추가하는 맞춤형 옵션입니다.
코일링 기계 코일링 기계를 추가하는 맞춤형 옵션입니다.
공기 펌프 건조기 공기 펌프 건조기를 추가하는 맞춤형 옵션입니다.
덩어리 감지기 중국 브랜드 직경 게이지의 측정 장비에 덩어리 감지 기능을 추가하거나 SIKORA/ZUMBACH/PROTON/TAKIKAWA와 같은 다른 브랜드를 사용자 정의하는 사용자 정의 가능한 옵션입니다.
잉크젯 프린터 IMAJE/KGK/LEIBINGER는 사용자 정의가 가능합니다.
편심 측정 BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA는 사용자 정의가 가능합니다.
매달린 전광판 양면 LED 전자 스크린 또는 기타 유형을 추가하는 맞춤형 옵션입니다.
지능형 레시피 관리 시스템 와이어 장력, 예열 온도, 압출 외경, 와이어 간격, 기압 등의 데이터를 PLC에 저장하는 지능형 포뮬러 관리 시스템을 추가하는 맞춤형 옵션입니다. Profinet 버스 통신 모드를 사용하여 MES 데이터 수집 및 가져오기 지원, 생산 프로세스에 대한 원클릭 액세스, 원클릭 시작 및 디지털 지능형 생산 실현을 지원합니다.
주변 보조 장비 추가 주변 보조 장비 또는 특수 맞춤형 압출 라인의 맞춤화를 지원합니다.
전기 배선 2.5m 오버헤드 케이블 트로프 스탠드, 공기 파이프, 신호선 및 절연체로 배열된 전원 케이블, 전기 제어 상자 상단의 전선 입구, 맞춤형 대체 방법.
안전 규정 및 표준 중국 CCC 안전 표준에 따라 제조되었으며 CE/CSA/UL 안전 표준에 따라 사용자 정의가 가능합니다.
전원 공급 장치 표준 3상 380V/50Hz, 다양한 국가 및 지역의 다양한 전압 및 주파수에 맞게 맞춤화 가능.




제품 특징

● 빠른 스레딩: 가열 챔버를 올리려면 버튼을 누르기만 하면 됩니다. 퍼니스 챔버는 와이어를 끼운 후 밀봉되고 가열되도록 낮아집니다.

● 누출 방지 설계: 고유한 밀봉 및 위치 결정 구조는 플랜지에서 재료가 누출되지 않도록 보장하고 압출 헤드의 높이 수준은 장기간 사용에도 안정적으로 유지됩니다.

● 결함 보호: 가열 오븐에 대한 내결함성 기능을 갖추고 있습니다. 가열 요소가 부분적으로 손상되어 온도가 떨어지는 경우 장비는 경보만 울리고 작동 속도를 줄이며 긴 케이블의 정상적인 생산을 계속 보장합니다.

● 효율적이고 환경친화적입니다: 오븐의 입구와 출구에는 열 손실을 줄이기 위해 조정 가능한 배플이 장착되어 있습니다. 또한, 오븐 입구와 출구에는 배기구를 설치해 깨끗한 생산 환경을 유지하고 있습니다.

● 지능적인: 지능형 포뮬러 관리 시스템을 사용자 정의할 수 있습니다. SOP 공식에 대한 원클릭 액세스, 원클릭 시작 준비, 원클릭 시작 및 스마트 제어 기능이 있습니다.

● 쉬운 유지 관리: 중국 이외의 고객은 빠르고 낮은 간섭 신호 전송을 보장하는 Profinet 버스 제어 시스템의 사용을 맞춤화할 수 있습니다. 어느 국가나 지역에나 통신망만 있으면 원격 장애 감지, 문제 해결, 유지 관리 서비스를 신속하게 구현할 수 있습니다.
