와이어 절연 압출 기계

PE/PP 시리즈 고속 전선 절연 압출 라인

PE/PP 시리즈 케이블 고속 전선 절연 압출 라인은 맞춤화가 가능한 비표준 장비입니다. 이는 구리선 인발, 구리선 어닐링, 절연 압출 및 자동 릴 되감기의 일련의 생산 라인을 채택합니다. 신호선의 고속 절연 압출에 적합합니다. 직렬 생산 라인에서는 구리 인발 후 도체의 절연 코팅을 즉시 유지할 수 있습니다. 구리선의 표면 산화를 방지하고, 전자 전송의 표피 효과를 확대하고, 도체의 전도성을 유지하고, 신호 감쇠를 줄이고, 신호 전송 거리를 늘릴 수 있습니다. 구리 재료 롤은 중단 없이 대량으로 생산될 수 있으며, 이는 또한 전체 배치에서 와이어 전송 성능의 일관성을 보장할 수 있습니다. 연속 생산을 통해 다음 단계의 쌍연선을 준비할 수 있으며, 제품 품질을 향상하고 비용을 절감하여 제품 시장 경쟁력을 높일 수 있습니다. 바람직한 PE/PP 시리즈 생산 라인은 부드러운 스크류 배럴과 재료에 달라붙지 않음, 구리선 도체의 외경의 작은 편차, 구리선 도체의 높은 타원형, 구리선 도체의 안정적인 연신율, 정확한 온도 제어, 주 압출기 헤드의 높은 동심도, 안정적인 와이어 직경 및 작은 공차, 와이어 냉각에 대한 낮은 저항, 100% 성공적인 와이어 릴 교체율 등의 특성을 갖습니다. 우리 회사는 사용자 요구에 따라 개인화된 맞춤화를 지원할 수 있습니다. 하드웨어 측면에서는 사용자가 선택할 수 있는 다양한 모델과 핵심 액세서리 브랜드를 제공할 수 있습니다. 전기 제어 소프트웨어 측면에서 우리는 경제적이고 실용적이거나 고급 전기 제어 방법을 제공할 수도 있습니다. 전반적인 구성이 다르기 때문에 이 기계의 가격도 크게 다릅니다. 따라서 이 기계의 가격을 결정하는 주요 요인은 사용자의 제품 구성 수준 포지셔닝입니다. 또한, 본 제품은 생산량이 적은 비표준 맞춤형 장비이기 때문에 설계, 제작, 설치에 오랜 시간이 걸리고 디버깅 주기도 길다. 사용자는 바람직한 제품 배송을 달성하기 위해 충분한 조달 주기를 예약해야 합니다.

문의 +
PREV：이전 제품이 없습니다.
다음：다음 제품이 없습니다
Product Details

구성품

● 지불 스탠드

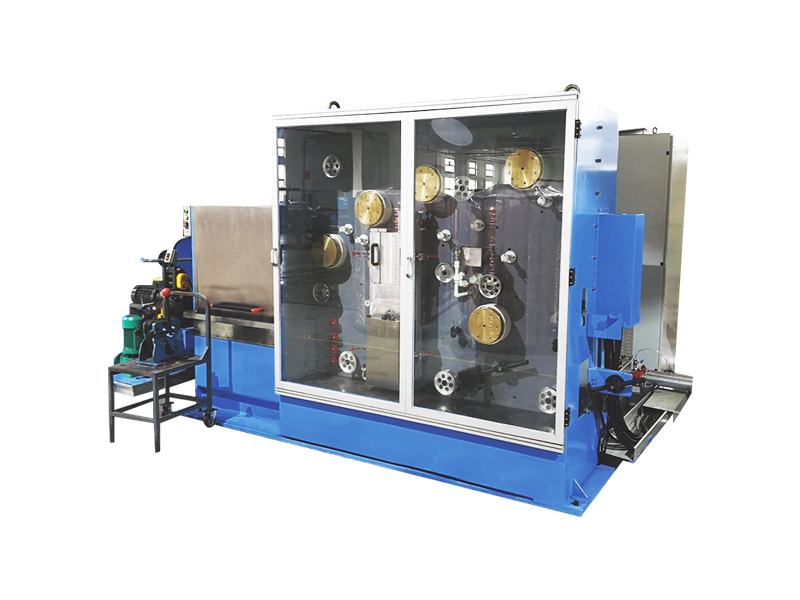

● 연속 중간 드로잉 어닐링 및 예열 기계
● 구리 분말 필터 쿨러
● 주요 압출기
● 사출기
● 공급 호퍼 건조기
● 컬러 나선형 도저
● 압출기 헤드
● BY-PASS 재료 배출 밸브
● 이동식 수로
● 냉각수탱크
● 에어블로잉노즐
● 캡스턴
● 블로우 드라이어
● 미터 카운터

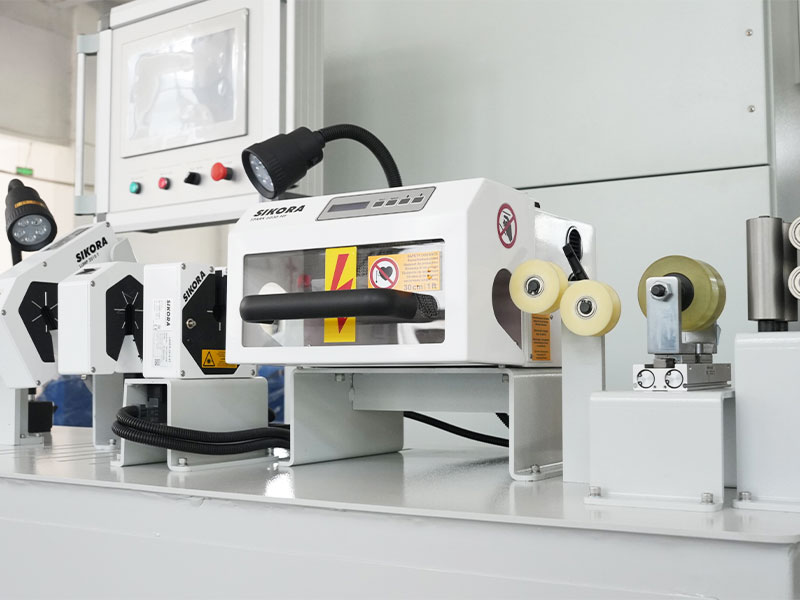

● 레이저 직경 게이지
● 고주파 스파크 시험기

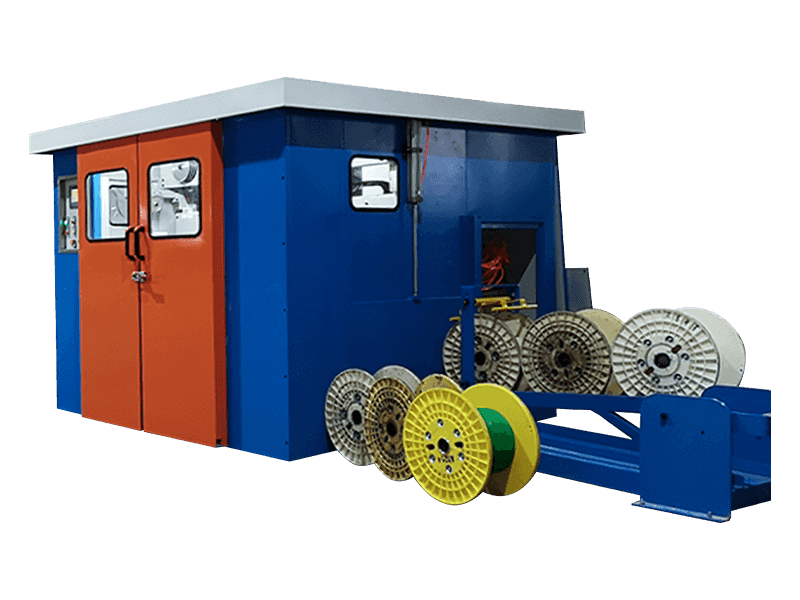

● 테이크업

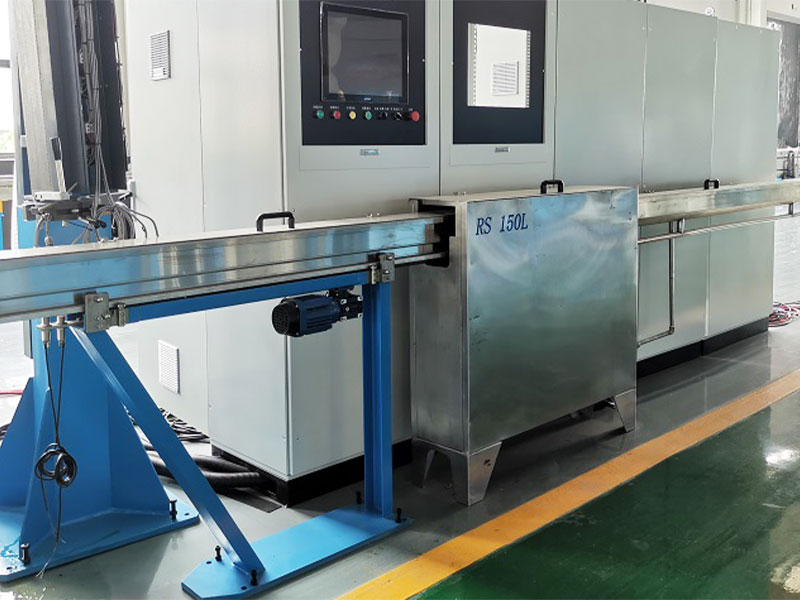

● 전기 제어 상자
● 다음은 사용자 정의 옵션입니다
● 인쇄기
● 진공 장치
● 덩어리 감지기
● 물 정전 콘덴서
● 편심 게이지
● 전광판
● 기타 주변 보조 장비를 맞춤화하고 추가할 수 있습니다.


기술 사양

주요 기술 매개변수 65＋30 80 45
적합한 와이어 유형 데이터 케이블(CAT5E/CAT6/CAT6A), 고주파 케이블, 자동차 케이블, 컴퓨터 케이블, 전자 케이블, 전원 케이블 및 기타 견고한 절연 압출 구리선 도체 전선에 적합합니다.
미국 표준의 도체 범위 동봉(Ø2.6-3.0mm) → 동선(AWG26-20) 구리 막대(Ø2.6-3.0mm)→구리선(AWG26-18)
도체 직경 범위 Ø0.40-0.81mm Ø0.40-1.02mm
지휘자 지역 범위 0.16-0.52m㎡ 0.16-0.81m㎡
압출 외경 Ø0.9-2.0mm Ø0.9-2.5mm
와이어 속도 범위 600-1500m/분 600-1500m/분
주요 지표 구리선 외경 공차 ±0.001mm, 구리선 난형도 ±0.001mm, 구리선 연신율 18-30%, 절연 코어 외경 공차 ±0.005mm, 편심 <0.007mm

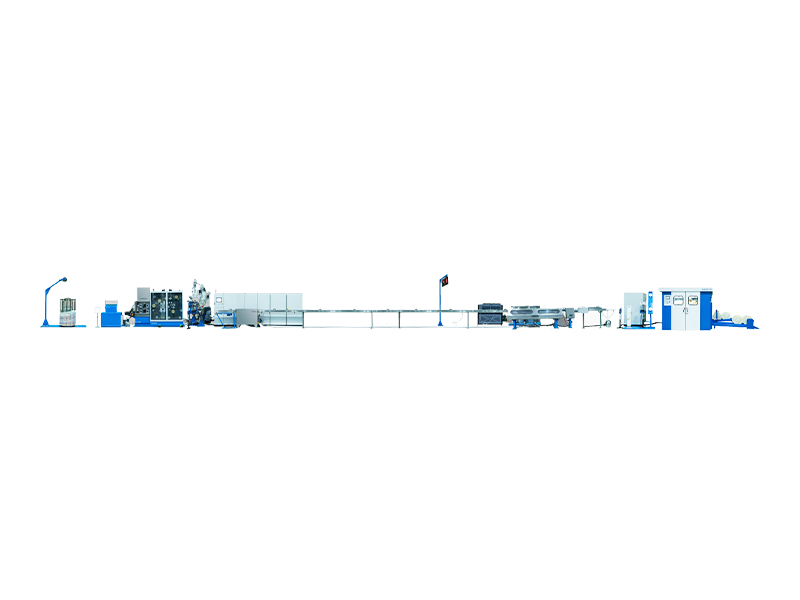

기계 구조 압출기 헤드의 중심선을 축으로 하여 페이오프부터 테이크업까지 일직선으로 배열되어 있으며 표준모델의 중심높이는 1m, 전체 길이는 40~25m이다.
지불 유형 무산소 구리 막대 연속 풀림, 단일 스테이션 수직 구리선 풀림 스탠드 전체 롤의 표준 사용, 플라이어 풀림, 무축 전력 풀림 등과 같은 기타 유형도 맞춤화할 수 있습니다.
중간 와이어 드로잉 머신 17개 금형, Z4 시리즈 55KW DC 모터, 와이어 드로잉 및 다각형 감소 계수는 1.25, 고정 속도 휠 직경은 Ø200입니다.
연속 어닐링 기계 직접 접촉 삼각 단락 어닐링 방식, 가스 보호 없음, 어닐링 전압 MAX50V, 어닐링 전류 MAX800A, 총 어닐링 전력 MAX40KVA
연속예열기 Z4 시리즈 7.5KW DC 모터 견인력, 예열 전압은 MAX50V, 예열 전류는 MAX400A, 예열 총 전력은 MAX20KV, 도체 예열 온도는 80-120℃
구리 분말 필터 냉각기
구리분말 여과장치, 1200L 물탱크, 4.5KW 판형 열교환기, 2.2KW 워터펌프 등으로 구성되며, 드로잉액 중의 구리분말을 여과하고, 드로잉액을 냉각시킨다.
압출기 출력 130kg/h 180kg/h
압출기 전력 중국산 30KW DC 모터, AC 모터 맞춤 제작 가능 중국산 30KW DC 모터, AC 모터 맞춤 제작 가능
나사 매개변수 L/D 비율: 26, 압축 비율: PE3.0. 38CrMoAlA 스크류 소재에 진공 질화 열처리 및 표면결 크롬 도금 연마로 구성됩니다.
난방방식 기계 본체는 주조 알루미늄 가열 링, 목은 구리 가열 링, 헤드 클램프/헤드/다이는 석영 가열 튜브입니다.
온도 조절 본체 4 클램프 1 넥 1 헤드 1 다이 1
난방력 18KW 22KW
배럴 냉각 4단 원심팬 4단 원심팬
사출기 power 몸체는 3단 온도 조절, 목은 1단 온도 조절이 가능한 수평형 스트립 주입기, 수직형 스트립 주입기도 맞춤 제작이 가능합니다.
사출기 specification Ø30 수직형 Ø45 수직형
사출기 ouput 15kg/h 25kg/h
사출기 power 7.5KW 11KW
공급 호퍼 건조기 Made-in-China 공급 호퍼 건조기, 기타 브랜드를 맞춤 설정할 수 있습니다.
컬러 나선형 도저 Made-in-China 컬러 나선형 도저, 기타 브랜드 및 수량을 사용할 수 있습니다.
벌집판 이 기계는 전기도금을 하지 않고 316 스테인레스 스틸로 만들어졌습니다. 내부적으로 유도되는 흐름 구조를 갖고 있으며, 흐름 구멍은 막힌 모서리 없이 모따기로 상호 연결되어 있습니다. 허니콤 플레이트와 플랜지는 테이퍼형 실런트로 밀봉되어 누출을 방지합니다.
머리 유형 U7형 자동 센터링 헤드, 외부 러너 균일한 압력 이동은 단일 레이어/이중 레이어/단일 주입 스트립/이중 주입 스트립 등과 같은 다양한 구조로 맞춤화될 수 있습니다. (자동 센터링 마이크로 조정 가능) 압출기 헤드도 맞춤 설정할 수 있습니다.
대표 브랜드 머신 헤드는 중국산이며 EUROTEK, UNITEK, EUROCAB 및 MICRODIA와 같은 다른 브랜드에 맞게 맞춤 설정할 수 있습니다.
헤드 클램프 기계 헤드 클램프에는 두 개의 반쪽이 있으며, 두 개의 상하 세트의 나사 막대 클램프가 동시에 동기화됩니다. 단방향 렌치가 포함될 수 있으며 다른 유형의 머신 헤드 클램프를 사용자 정의할 수 있습니다.
압력 테스트 헤드 플랜지의 압력 센서 또는 방폭형 안전 밸브.
BY-PASS 재료 배출 밸브 3방향 전기 자동 로터리 BY-PASS 한 세트는 공압식 또는 기타 유형으로 맞춤 설정할 수 있습니다.
헤드 레벨링 헤드 플랜지의 이중 위치 핀 구조를 채택하여 헤드 레벨이 장시간 이동되지 않습니다.
이동식 수로 항온형 이동식 수로, 자체 순환 온수 탱크, 9KW 가열 파이프 2개, 전체 SUS304 재질, 소형 물 탱크의 표준 길이 2500mm를 사용자 정의할 수 있습니다.
냉각탱크 20m 단층 U자형 탱크, 내부 V자형 물 트레이, SUS304 재질, 탱크 외부 결로 방지 중간층 설계
고압 송풍 노즐 뒤집힌 송풍 노즐, POM 소재, 2단 송풍 구조, 이동식 물 탱크, 냉각수 탱크, 캡스턴에 설치됩니다. 다른 유형의 분사 노즐 유형도 맞춤 설정할 수 있습니다.
블로우 드라이어 고압 플랫 블로잉 노즐을 채택하여 와이어가 열풍 블로잉 포트를 통과할 때 와이어 표면의 물이 날아갑니다. 동시에 부압 흡입을 채택하여 와이어가 진공 흡입 슬롯 구멍을 통과할 때 와이어 표면의 물이 제거됩니다.
캡스턴 type 와이어 냉각 길이가 50m인 와이어 증착형 고속 스프레이 냉각 이중 휠 캡스턴입니다.
캡스턴 wheel diameter Ø350 플랫 고정 휠 멀티 그루브 세그먼트 휠
캡스턴 power 7.5KW 중국산 DC 모터, AC 모터 맞춤 제작 가능
미터 카운터 미터 휠 둘레 400mm의 가이드 휠 유형 미터 카운터, 인코더 감지, 조정 가능한 미터 보정 계수, 기타 유형의 미터 카운터를 사용자 정의할 수 있습니다.
테이크업 type Ø500 더블 릴 자동 샤프트 교체 테이크업 기계, 11KW 테이크업 전력, 공압 클램핑 및 미터 도달 시 자동 릴 교체, 와이어 릴 자동 로딩 및 언로딩.
레이저 직경 게이지 중국산 와이어 직경 게이지, 측정 정확도는 0.001, SIKORA/ZUMBACH/PROTON/TAKIKAWA/BETA 등과 같은 다른 브랜드는 사용자 정의 가능합니다.
고주파 스파크 시험기 중국산 비드형 고주파 스파크 테스터, 전압은 0-15KV, CLINTON/SIKORA/PROTON과 같은 다른 브랜드는 맞춤 설정할 수 있습니다.
전기 제어 상자 친환경 난연성 페인트 코팅 VICTOR 전기 캐비닛, WEINVIEW 10" HMI, SIEMENS PLC, SCHEIDER 스위치, RKC 온도 컨트롤러. 모터 및 주파수 변환기 브랜드는 맞춤 제작 가능합니다.
지능형 포뮬러 관리 시스템 Profinet 버스 통신 모드를 채택하면 페이오프 장력, 테이크업 장력, 예열 온도, 호스트 온도 제어, 압출 외경, 테이크업 피치, 공기압 값 등의 데이터가 PLC에 저장되어 MES 데이터 수집 및 가져오기, 원클릭 생산 프로세스 검색, 원클릭 시작을 지원하여 디지털 지능형 생산을 실현합니다.
총 전력 160KW 180KW


선택적 사용자 정의 항목

인쇄기 고속 프린터 또는 기타 인쇄 유형을 사용자 정의할 수 있습니다.
진공 추출기 맞춤화 시 기계 헤드에 진공 장치를 추가할 수 있습니다.
덩어리 감지기 덩어리 감지기 can be customized, such as SIKORA/ZUMBACH/PROTON/TAKIKAWA.
물의 정전용량 게이지 사용자 정의 시 BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA와 같은 물 용량 게이지를 추가할 수 있습니다.
편심 게이지 편심 게이지, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, can be customized.
냉각기 절연층이 있는 냉각기 또는 탱크를 맞춤 설정할 수 있습니다.
교수형 전자 보드 LED 양면 전자 스크린 또는 기타 유형이 지원됩니다.
주변 보조 장비 기타 주변 액세서리 또는 전체 기계에 대한 특별 맞춤화를 맞춤화할 수 있습니다.
전기 배선 2.5m 오버헤드 케이블 트로프 스탠드, 공기 파이프, 신호선 및 전원 케이블이 절연체로 배열되어 있으며 상단에서 전선 인입구가 있습니다. 전기 제어 상자, 맞춤형 대체 방법.
안전 규정 표준 중국의 CCC 안전 표준에 따라 제조되었으며 CE/CSA/UL 안전 표준을 충족하도록 사용자 정의할 수 있습니다.
전원 공급 장치 표준 3상 380V/50Hz 전원 공급 장치, 다양한 국가 및 지역에 맞게 전압 및 주파수를 맞춤 설정할 수 있습니다.




제품 특징

● 높은 생산수율: 와이어 드로잉 및 압출의 일련의 구조를 채택함으로써 고속 절연 압출, 높은 생산 수율 및 폐기물 감소를 달성할 수 있습니다.

● 누출 방지 설계: 고유한 밀봉 및 위치 결정 구조는 플랜지에서 재료가 누출되지 않도록 보장하고 압출 헤드의 높이 수준은 장기간 사용에도 안정적으로 유지됩니다.

● 고품질: 당사의 절연전선 동심도는 93%-97%, 외경 편차는 ±0.005입니다.

정밀한 온도 제어: ±1℃ 이내.

● 지능적인: 당사의 지능형 관리 시스템은 사용자 정의가 가능하여 SOP 공식, 원클릭 시작 준비 및 지능형 운영에 쉽게 액세스할 수 있습니다.

● 쉬운 유지 관리: 중국 이외 지역의 고객은 빠르고 낮은 간섭 신호 전송을 보장하는 Profinet 버스 제어 시스템의 사용을 맞춤화할 수 있습니다. 어느 국가나 지역에나 통신망만 있으면 원격 장애 감지, 문제 해결, 유지 관리 서비스를 신속하게 구현할 수 있습니다.
