집 / 제품 / 와이어 쌍 꼬임 기계 / (더블 코어 + 접지선 + 세로 포장) 단일 피치 캔틸레버 와이어 쌍 연선 기계

(더블 코어 + 접지선 + 세로 포장) 단일 피치 캔틸레버 와이어 쌍 연선 기계 Manufacturers

목록 뒤로가기
와이어 쌍 꼬임 기계

(더블 코어 + 접지선 + 세로 포장) 단일 피치 캔틸레버 와이어 쌍 연선 기계

페이오프 랙 헤드의 수를 확장하고 구성할 수 있습니다. 자유로운 내부 응력 백 트위스트 보상으로 쌍 꼬임을 위해 두 개 이상의 신호선 코어에 접지선을 추가하고, 중심 회전 포장 또는 세로 포장을 위해 금속 또는 비금속 테이프 재료를 추가하는 경우 일반적으로 단일 꼬임 방법을 사용하는 것이 좋습니다. 이중 꼬임 방법에 비해 단일 꼬임 방법은 생산 효율성이 낮지만 테이프 포장 품질의 물리적 외관과 전기적 성능이 더 좋습니다. 이 단일 연선 기계 장치는 (쌍 연선 접지선 테이프 포장 차폐) 생산 라인을 위해 특별히 설계되었습니다. 단일 트위스트 유닛은 내장된 캡스턴 구조를 채택합니다. 캡스턴 휠은 캔틸레버 진동 암에 설치됩니다. 캡스턴 모터와 캔틸레버 모터는 기계적 및 전기적 연동 메커니즘, 동기 작동으로 제어되므로 무단 고정밀 전자 피치 제어가 가능합니다. 피치 정확도는 소수점 이하 한 자리에 가깝고 디지털로 설정할 수 있으며 안정적이고 정확하게 실행됩니다. 풀림 부분과 세로 포장 부분은 통합 중앙 집중식 디자인을 채택하여 공간을 절약합니다. 테이크업 릴은 축 배열 구조에 서보 모션 컨트롤러를 채택하여 완성된 와이어를 손상시키지 않고 배열을 정확하고 아름답게 만듭니다.

문의 +
PREV：이전 제품이 없습니다.
다음：(더블 코어 백 트위스트 + 접지선 + 센터 로터리 래핑) 싱글 피치 보우 타입 와이어 페어 트위스트 머신
Product Details

구성품

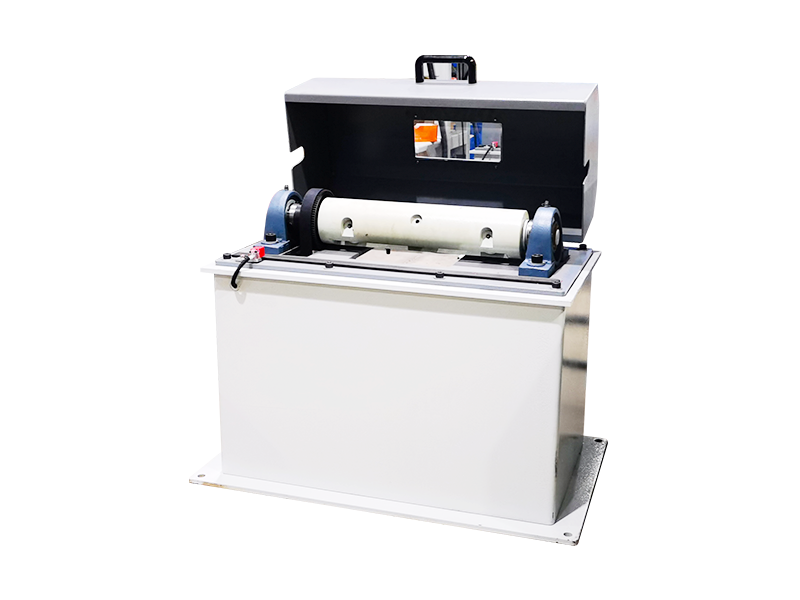

● Ø400 일체형 샤프트 액티브 페이오프 스탠드 3개
● 항장력 종방향 테이핑기 2대
● 와이어 집중 장치 1 단위
● 센터 회전 테이핑 기계 - 옵션 2대
● 텔레스코픽 오븐 1대

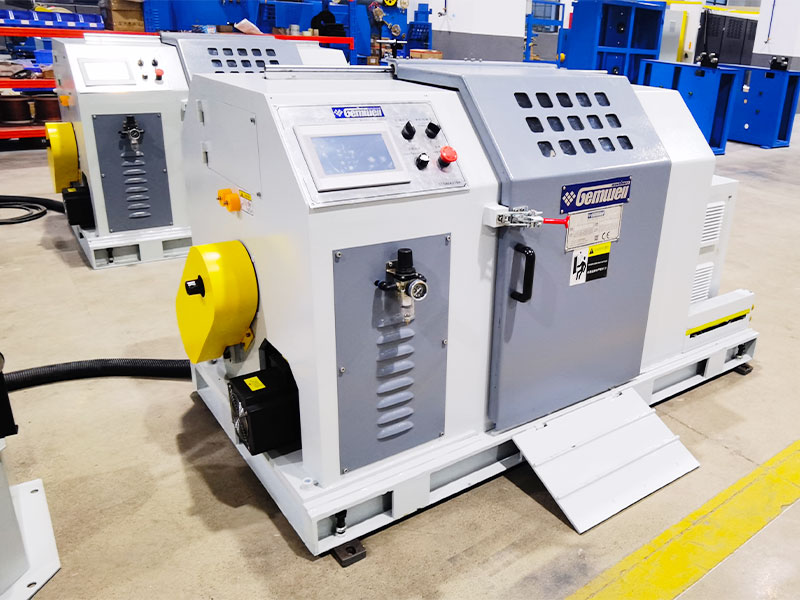

● Ø400 캔틸레버 싱글 연사기 1대
● 제어 시스템 1대
● 주변 보조 장비를 사용자 정의할 수 있습니다.


기술 사양

보상 구조 표준은 코어 와이어 페이오프용 헤드 2개와 구리 와이어 페이오프용 헤드 1개로 구성된 3개 헤드 통합 샤프트 활성 페이오프 스탠드입니다. 다른 보상 유형을 사용자 정의할 수 있습니다.
테이크업 구조 표준은 접지 샤프트 테이크업을 갖춘 Ø400 캔틸레버 단일 연선 기계입니다. Ø500형 테이크업 릴은 맞춤 제작이 가능합니다.

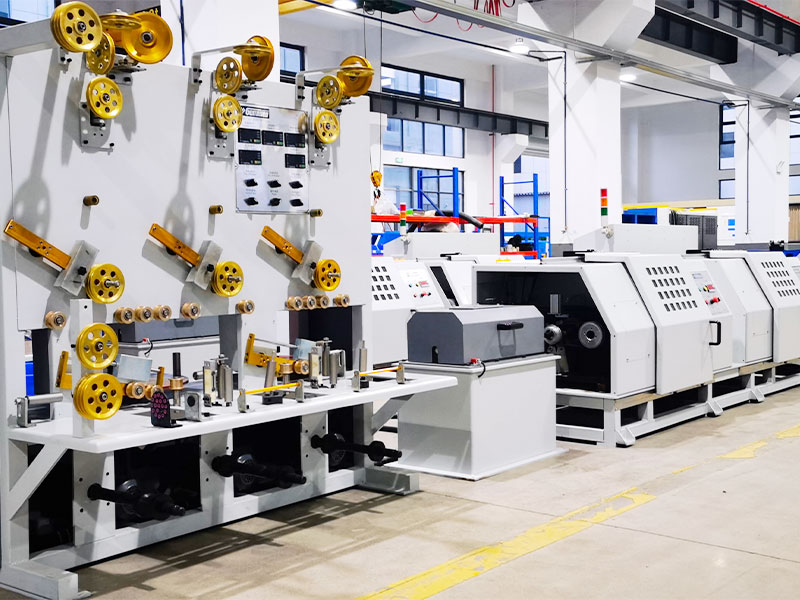

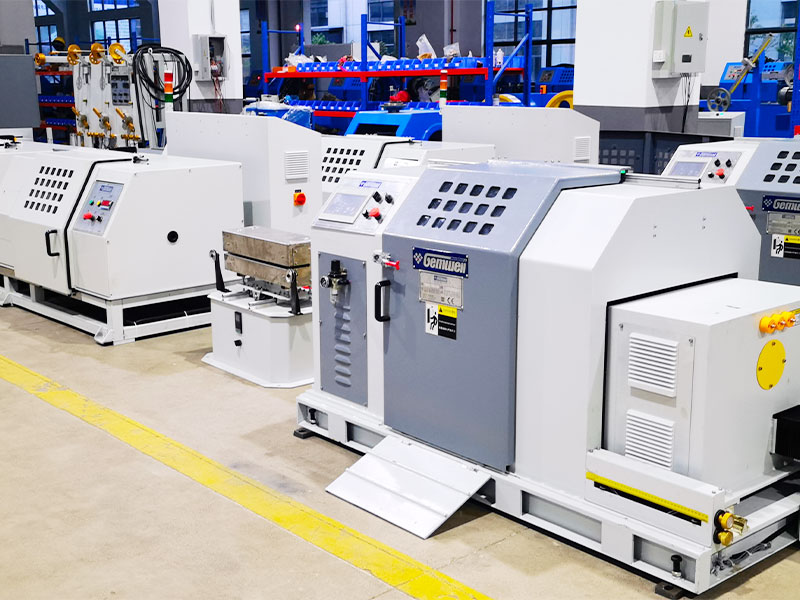

전체 기계 구조 싱글 트위스트 메인프레임의 중심선을 따라 배치하고, 페이오프부터 테이크업까지 분할된 구조로 각각 배치
적합한 와이어 유형 HDMI, USB3.1, USB4.0, LAN CABLE 등의 고주파 전선과 데이터 케이블, 전자 케이블(2심 접지선 중앙 또는 종방향 랩핑)의 쌍연기에 적합합니다.
코어 와이어 사양 범위: Ø0.6-1.8mm, 이 범위를 넘어서는 사용자 정의 가능
연선의 외경 범위: Ø1.3-4.0mm, 이 범위를 넘어서는 사용자 정의할 수 있습니다.
좌초 다이 표준 금형 외경은 25mm입니다.
백 트위스트 방식 아니요
뒤틀림 비율 아니요
좌초 방향 S/Z
지불 회전 속도 MAX1000RPM(무부하), 와이어 사양에 따라 실제 작동 속도를 설정할 수 있습니다.
테이핑 속도 MAX2000RPM(무부하), 벨트 폭 및 와이어 사양에 따라 실제 작동 속도를 설정할 수 있습니다.
유선 속도 범위 와이어 속도를 계산하는 공식은 단일 트위스트 기계 속도 x 피치 / 1000 = m/min이며 최대 속도 제한은 50m/min입니다.
와이어 트위스트 피치 최적의 피치 범위는 10.0~50.0mm이며 소수점 이하 한 자리까지의 정밀도를 가지며 단계 없이 지속적으로 조정 가능하며 터치스크린에서 선택됩니다.
피치 정확도 정속 생산 시 피치 정확도는 ±0.4mm, 시작/정지 공정 시 피치 정확도는 ±0.6mm입니다.
캔텔레버 소재 경량의 낮은 공기 저항 직사각형 강철 튜브 구조
캔텔레버 파워 3.7KW 서보 모터.
호스트 제동
공압 디스크 브레이크.

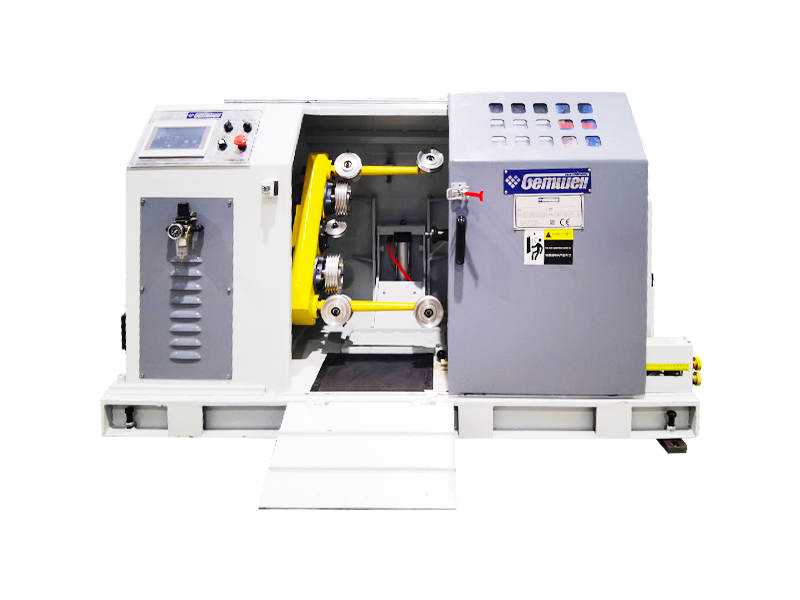

캡스턴형 싱글 트위스트 메인 프레임의 캔틸레버에는 이중 휠 캡스턴이 장착되어 있습니다.
캡스턴 휠 직경 4개의 홈이 있는 Ø159 와이어 캡스턴 휠.
캡스턴 파워 1.8KW 서보 모터
지불 사양 Ø400 ABS 공구 휠. 500개의 페이오프 휠을 맞춤 설정할 수 있습니다.
테이크업 사양 Ø400 ABS 공구 휠. 500개의 페이오프 휠을 맞춤 설정할 수 있으며 최대 속도는 800RPM입니다.
릴의 내부 구멍 표준 크기는 Ø56mm이며, 다른 구멍 크기에 맞게 맞춤화도 가능합니다.

릴 스핀들 리프팅 인공 페이오프 릴, 전기 리프팅 테이크업 릴
릴 조임 방법 상단 콘 너트 조임 릴
릴 로딩 무게 MAX200KG
페이오프 릴 파워 0.4KW 기어 모터
테이크업 릴 파워 1.3KW 서보 모터 토크 장력 모드
테이크업 와이어 위치 배열 지상열 유형, 0.75KW 서보 모터 열 위치
보상 재료 소진 감지 심선이 소진될 경우 경보 및 자동 정지/단선 시 경보 및 자동 정지.
텐션형 샤프트 레버 활성 페이오프, 장력 조절을 위한 이동 및 조정 가능한 무게, 페이오프 속도에 대한 PID 제어. 토크 장력 테이크업은 장력을 제어하기 위해 서보 모터에 맞춤화될 수 있습니다.
보상 장력 범위 3N-40N/0.3kg-4kg/300g-4000g
테이크업 장력 범위 8N-50N/0.8kg-5kg/800g-5000g
장력 정확도 ±25g
테이핑재료 AL, MYLAR, 구리 포일, PTFE, PI
테이프 릴의 외경 표준 패드 재질, OD Ø300, 맞춤형 샤프트 재질 사용 가능.
테이프 폭 3-20mm
테이프 릴의 구멍 50.8/76
테이핑력 1.8KW 서보 모터
테이핑 장력 1NM 히스테리시스 클러치
테이핑 스트립 보관 길이 400mm, 와이어를 자르지 않고 스트립 교체.
스트립 파손 검사 테이프가 소진되어 파손될 경우 자동 정지
중복률 0-50%, 프로그램 설정
종방향 테이핑 장력 장치 1NM 자기 파우더 브레이크
세로 테이핑 금형 표준은 이음매 없는 관형 포장지 튜브이며, 다른 유형의 세로 포장 금형도 사용자 정의할 수 있습니다.

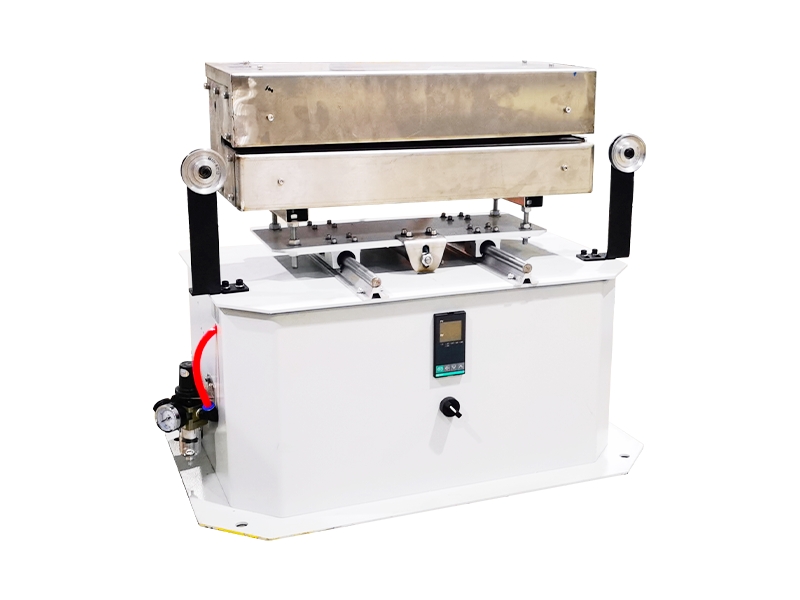

오븐 매개변수 텔레스코픽 자동 온도 조절 오븐, 멈출 때는 와이어가 굽는 것을 방지하기 위해 멀리 이동하고 시작할 때는 와이어를 굽기 위해 안으로 들어갑니다.
장력 표시 통신형 디지털 디스플레이 압력 센서, 장력 오버런 경보 및 자동 차단 기능.
스파크 감지 스파크 테스터를 추가하도록 사용자 정의 가능
포뮬러 관리 맞춤형 공식 관리 시스템을 사용하면 장력, 온도, 외경, 피치, S/Z, 와이어 권선 거리, 기압 등의 데이터를 PLC에 공급하여 디지털 생산을 위한 데이터 수집 및 가져오기를 지원할 수 있습니다.
안전 보호 온도/진동/소음/압력의 자동 감지 및 예측은 CE/CSA/UL 표준 설계에 따라 맞춤화될 수 있습니다.
전력 표준 표준은 3상 380V/50Hz이며 전원 공급 장치는 국가 및 지역에 따라 맞춤 설정할 수 있습니다.




제품 특징

● 빠른 속도: 회전하는 좌초 각도 활은 테스트 및 수정을 위해 정적으로 균형을 이루고 동적으로 균형을 이룹니다. 진동이 적고 소음이 적습니다. 스핀들은 장기간 연속 고속 운전 중에도 열이 발생하지 않으며 스핀들 회전 속도가 빠릅니다.

● 독점 사용: 다양한 와이어 코어의 고속 비틀기에 적합하며 쌍연 테이프 포장 시리즈 생산 라인에 선호되는 장비입니다.

● 고품질: 캡스턴 휠이 일정한 속도로 회전하는 캔틸레버 설계로 안정적인 와이어 피치와 고품질을 보장합니다.

● 굽힘 감소: 풀리와 가이드 롤러는 와이어의 굽힘을 줄이고 트위스트 피치의 손상을 방지하기 위해 큰 직경으로 설계되었습니다.

● 정확한 피치: 세계 유일의 "외부 동력 및 내부 캡스턴의 정밀 전달 메커니즘"은 복잡한 기계식 변속기를 사용하여 트위스트 보우 외부의 모터 동력을 캡스턴 휠 내부로 전달합니다. 메인 캡스턴을 무브먼트 벤치마크로 설정하고 트위스팅 보우와 메인 캡스턴 모두에 서보 모션 컨트롤러를 채택하여 정밀한 체인 모션 제어를 수행하고 어떤 속도에서도 정확한 피치를 얻습니다.

● 효율적인 와이어 배열: 와이어 배열 공정은 와이어 스풀이 와이어 보관함과 함께 직선으로 앞뒤로 움직이는 박스 형태의 구조를 채택하여 깔끔하게 정리된 배열을 보장합니다.

● 안정적인 장력 제어: 와이어 장력은 서보 모터 토크 시스템에 의해 제어되어 빈 릴에서 가득 찬 릴까지 감길 때 일정한 장력을 유지합니다.

● 지능적인: 레시피 관리, 원클릭 SOP 레시피 검색, 원클릭 시작 준비, 원클릭 시작; 비틀림 피치의 동적 피드백, 역 비틀림 비율, 결함 감지/단선 감지/미터 도달 시 정지, 지능형 제어판

● 유지관리 용이 : 중국 이외의 고객은 빠른 신호 전송과 낮은 간섭을 보장하는 Profinet 버스 제어를 확보하도록 맞춤화할 수 있습니다. 전 세계 어느 국가, ​​지역의 기계 위치에 관계없이 문제 해결 및 유지 관리가 가능하며 통신 네트워크만 있으면 원격 결함 감지, 문제 해결 및 유지 관리 서비스를 신속하게 제공할 수 있습니다.
