캔틸레버 단일 트위스트 기계

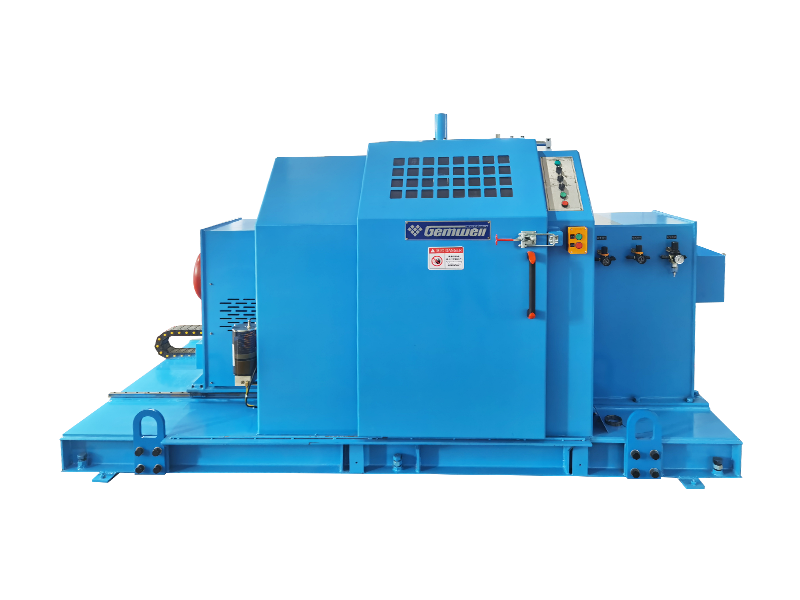

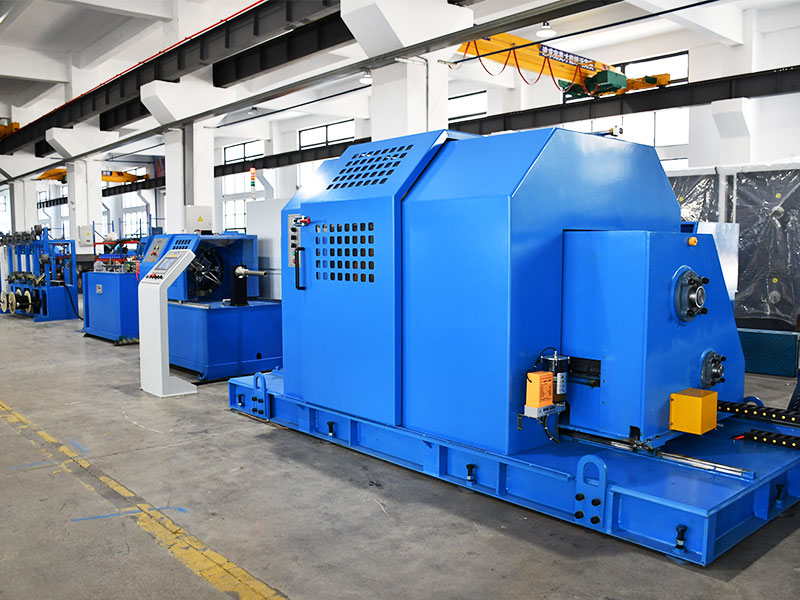

속도 차동 테이크업형 캔틸레버 단일 연사기(캡스턴 풀리 없음)

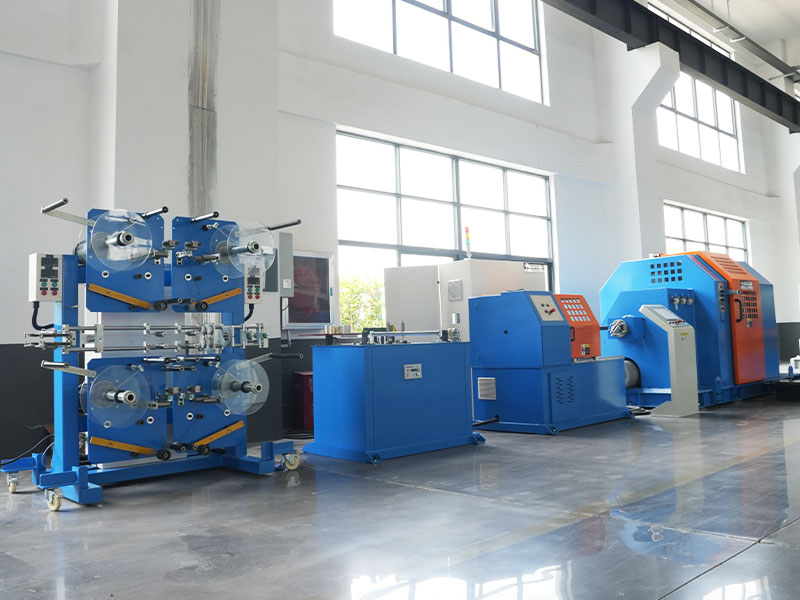

속도 차동 테이크업 유형 캔틸레버 단일 트위스트 기계(캡스턴 풀리 없음)에는 전송 샤프트와 차동 장치를 통해 연선 캔틸레버와 테이크업 사이에 기계식 전송 피벗이 있습니다. 좌초 캔틸레버 모터는 좌초 캔틸레버와 차동 장치를 구동하여 일정한 속도로 동시에 회전하여 첫 번째 일정한 속도를 차동 장치에 전달합니다. 테이크업 끝의 모터는 두 번째 가변 속도를 가변 속도의 차동 장치에 전달합니다. 첫 번째 일정 속도와 두 번째 가변 속도는 권취 스핀들을 구동하여 와이어를 회전시켜 권취하는 세 번째 가변 속도로 합성됩니다. 연선 캔틸레버의 일정한 회전 속도와 테이크업 스핀들의 가변 회전 속도 사이에 회전 속도 차이가 형성됩니다. 회전 속도 차이 비율은 연선 피치 설정에 따라 다릅니다. 꼬인 전선은 속도의 차이로 인해 스풀에 감겨 있습니다. 빈 상태에서 가득 찬 상태까지 스풀에 와이어가 쌓이면 직경이 점차 증가합니다. 제어 시스템은 테이크업 스핀들 모터의 두 번째 가변 속도를 자동으로 조정하고 차동 장치는 자동으로 테이크업 스핀들의 세 번째 가변 회전 속도로 전환됩니다. 이것이 연선 생산이 일정한 라인 속도로 유지되는 방법입니다. 이 기계에는 페이오프 랙, 중심 회전 테이핑 기계, 세로 테이핑 기계와 같은 다양한 유형의 보조 장비를 장착하여 외경 25mm 이내의 다양한 와이어를 케이블로 꼬아주는 작업을 실현할 수 있습니다. 생산 효율성이 높고 결함이 적으며 비용 성능이 높습니다.

문의 +
PREV：경량 일체형 캔틸레버 싱글 트위스팅 머신(외부 캡스턴 및 액티브 테이크업)
다음：다음 제품이 없습니다
Product Details

구성품

● 지불 스탠드

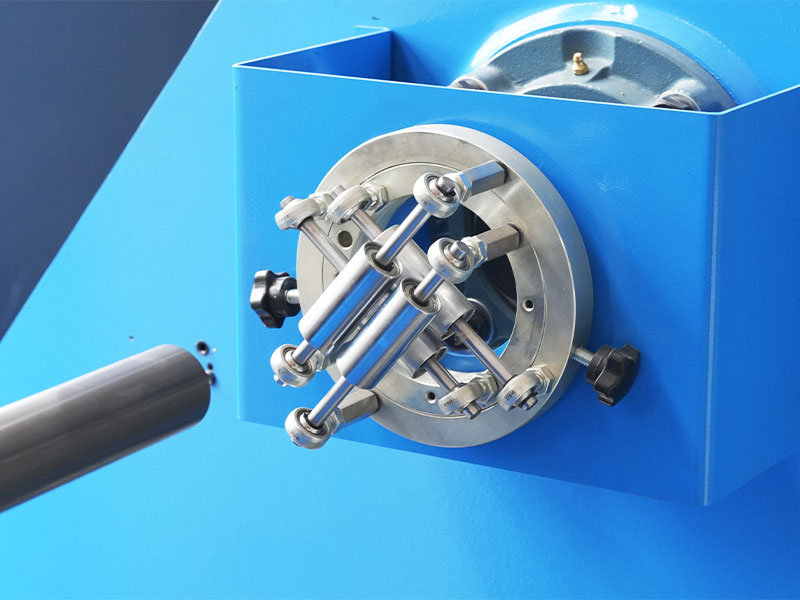

● 와이어 집중 장치
● 일정한 장력 세로 테이핑 가공 - 선택 사항

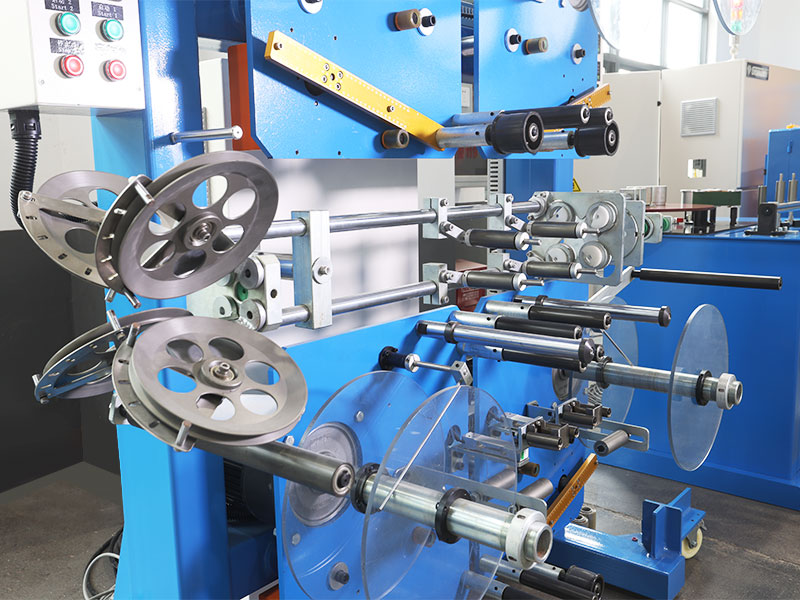

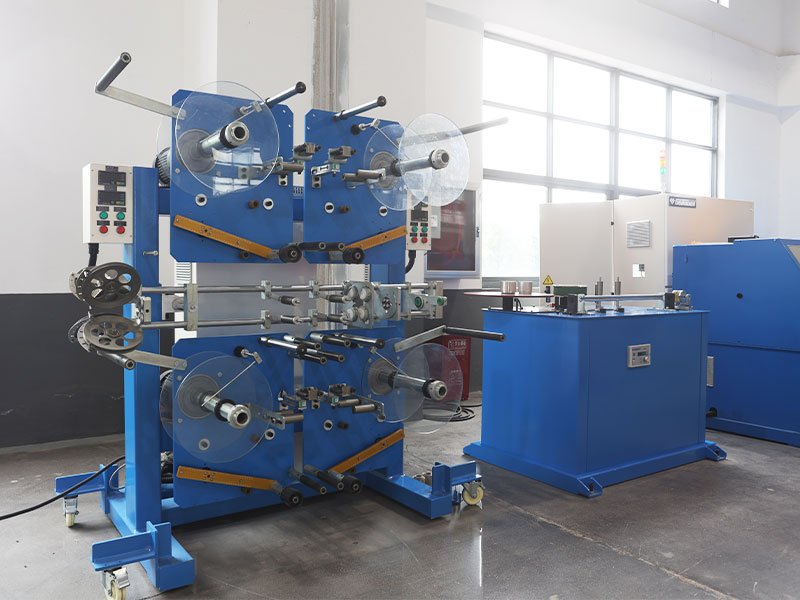

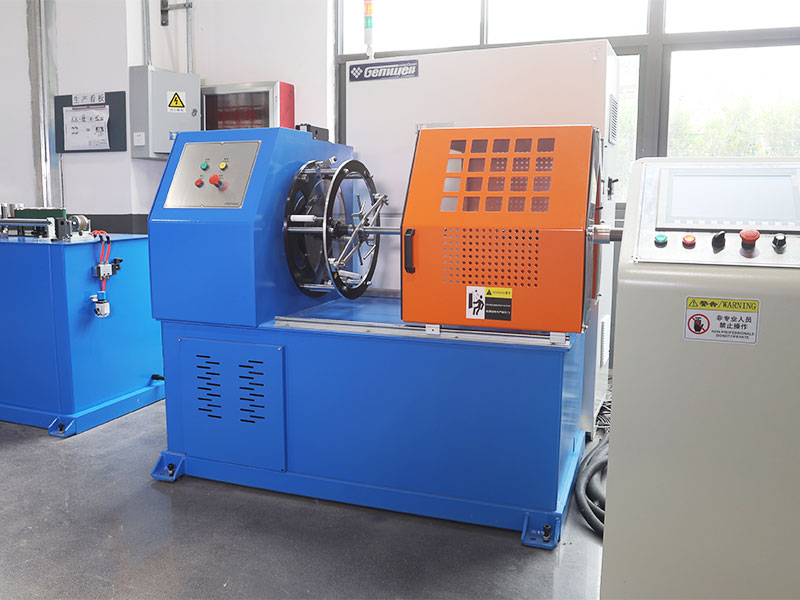

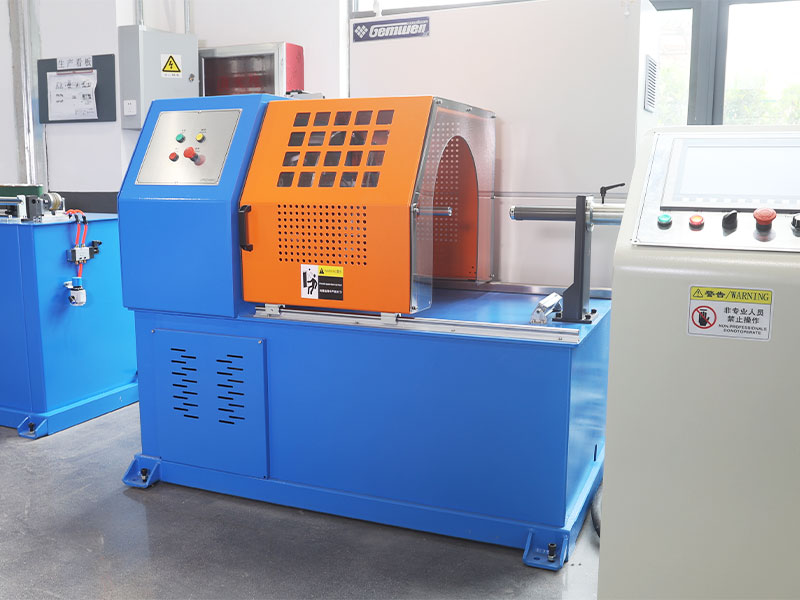

● 중앙 회전 테이핑 기계 - 옵션

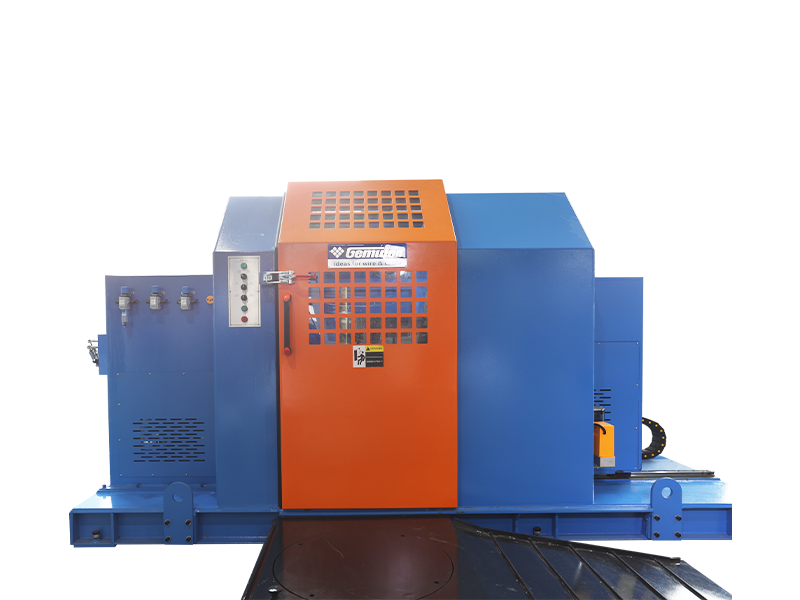

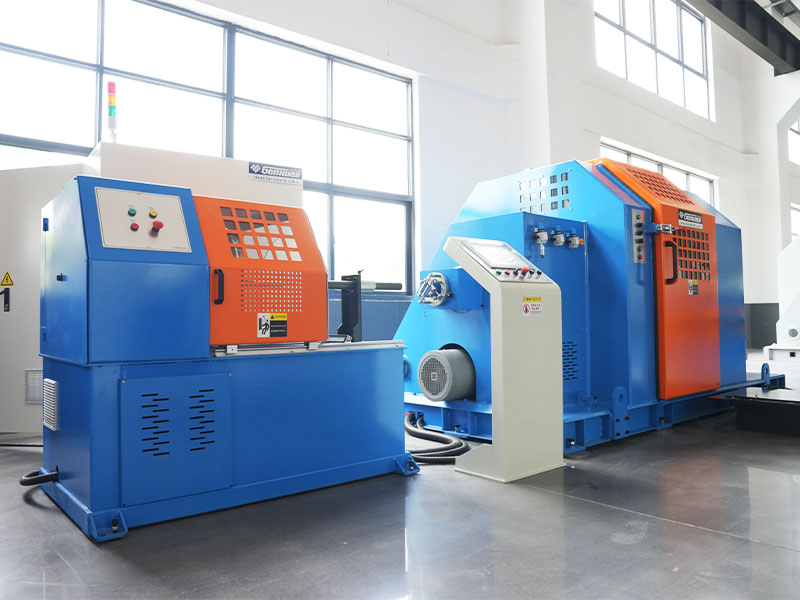

● 속도 차동 테이크업형 캔틸레버 단일 연사기(캡스턴 풀리 없음)
● 제어 시스템
● 주변 보조 장비를 사용자 정의할 수 있습니다.


기술 사양

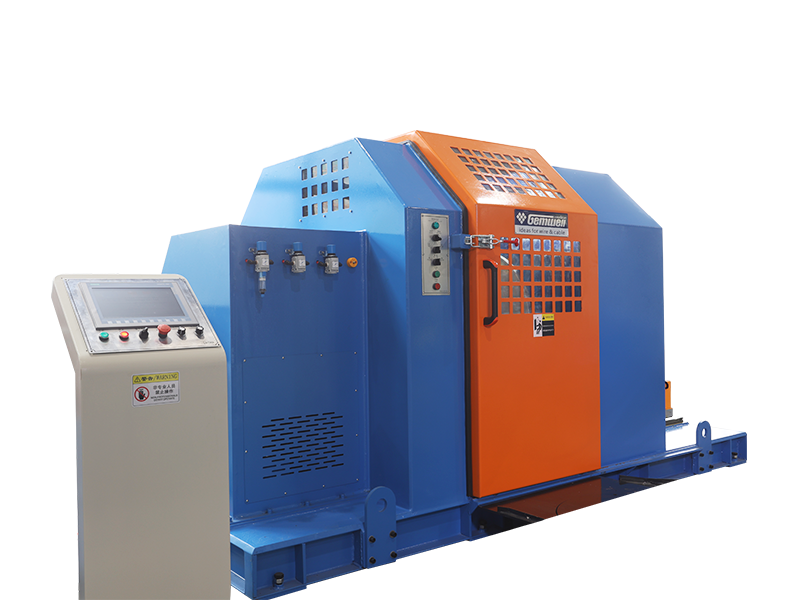

주요 기술 매개변수 630형 800형 1000 유형 1250형
적합한 와이어 유형 이 기계는 고주파 전선, 데이터 케이블, 컴퓨터 케이블 및 전원 코드를 포함한 다중 소프트 코어 전선의 꼬임 및 케이블 연결에 적합합니다.
코어 와이어 사양 Ø0.8-3.0 Ø1.5-4.0 Ø2.0-6.0 Ø3.5-8.0
연선의 외경 Ø3-8 Ø5-12 Ø7-18 Ø10-25
지불 사양 400-500 400-630 400-630 630-800
지불 유형 샤프트형, 샤프트리스형, 백트위스트형 등 다양한 동력 또는 수동형 페이오프 스탠드로 구성 가능
테이크업 사양 630x475 800x600 1000x750 1250x950
코일 내부 구멍 Ø80 Ø80 Ø127 Ø127
전체 기계 구조 싱글 트위스트 메인 모델의 중심선을 축으로 하여 페이오프부터 테이크업까지의 생산 라인이 분할형 구조로 선형적으로 분포됩니다.
좌초 다이 금형은 와이어 집중기 뒤의 금형 구멍에 고정되며 표준 금형 외경은 25입니다.
백 트위스트 방식 표준 구성에는 역방향 비틀림 기능이 없지만 역방향 비틀림 보상을 맞춤화하여 케이블링 중에 비틀림이 없고 유연성을 확보할 수 있습니다.
뒤틀림 비율 표준 구성에는 역방향 비틀림 비율이 없으며 제품에는 내부 응력이 있습니다. 역방향 비틀림 보상은 0%에서 100% 범위의 역방향 비틀림 비율로 맞춤 설정할 수 있습니다.
좌초 방향 S/Z
단일 비틀림 기계 회전 속도 최대900RPM 최대750RPM 최대600RPM 최대400RPM
와이어 속도 범위 20-100 20-100 20-100 20-100
와이어 트위스트 피치 20-120 30-180 40-250 50-350
피치 정확도 일정한 속도로 작동할 때 피치 정확도는 ±2.5mm 이내입니다. 시작/정지 과정에서 피치 정확도는 ±4mm 이내입니다.
캔틸레버 소재 가볍고 공기 저항이 낮은 직사각형 강관 구조입니다.
캔틸레버 전력 7.5KW 11KW 22KW 30KW
메인 엔진 브레이크 공압 디스크 브레이크 유압 디스크 브레이크

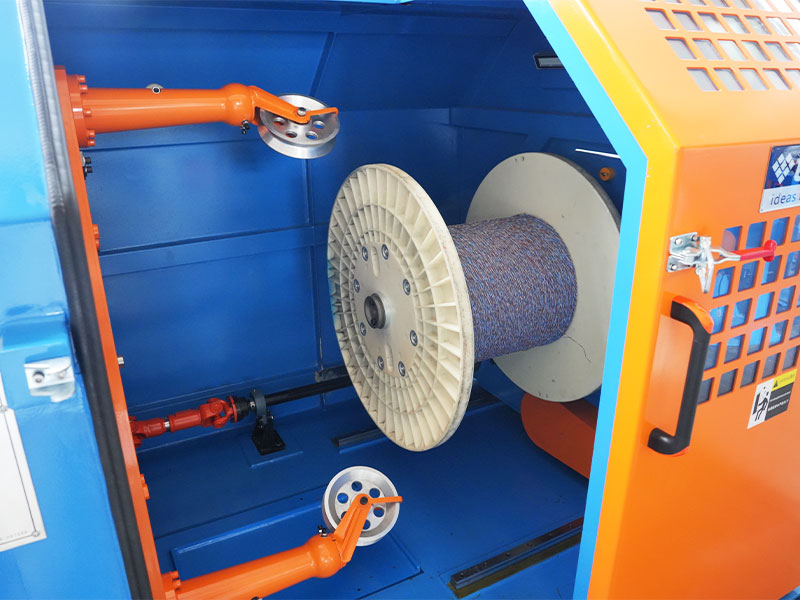

캡스턴형 내부 또는 외부에 회전하는 캡스턴 휠이 없습니다. 대신, 테이크업 릴의 누적 직경에서 와이어를 동적으로 가져옵니다. 인코더는 기계의 라인 속도를 감지하고 테이크업 모터에 PID 속도 피드백 제어를 제공합니다.
캡스턴 휠 직경 아니요
캡스턴 파워 아니요
호스트 릴 리프팅 유압 팔레트 전기 리프팅
릴 조임 방법 상단 콘 너트 조임 테이크업 릴
릴 로딩 무게 MAX400KG MAX600KG MAX1000KG MAX1500KG
테이크업 릴 파워 2.2KW ＋차동 3.7KW ＋차동 5.5KW ＋차동 7.5KW ＋차동
테이크업 와이어 위치 배열 0.75KW 2.2KW
보상 재료 부족 감지 심선이 소진될 경우 경보 및 자동 정지/단선 시 경보 및 자동 정지.

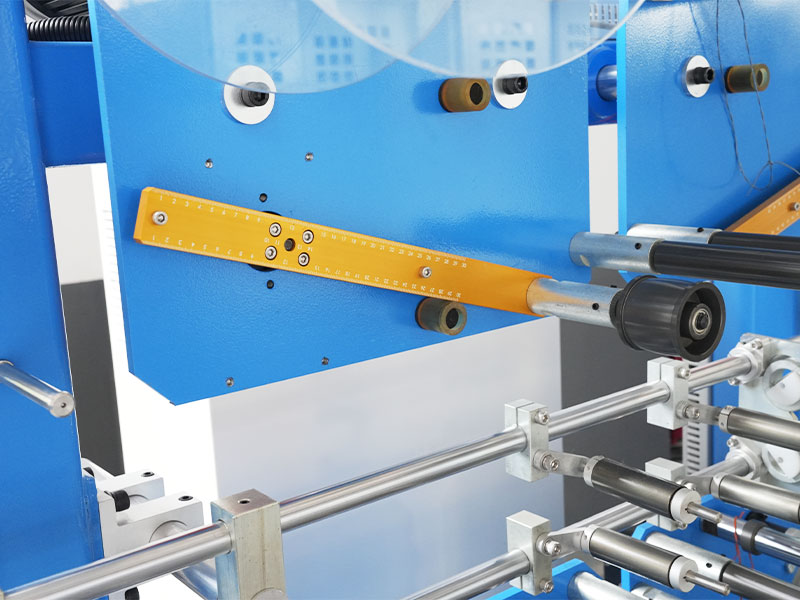

페이오프 장력형 웨이트 블록을 이동하거나 추가/제거하여 장력을 조정하는 것이 표준이며, 서보 모터를 사용하여 장력을 조정하도록 맞춤화할 수도 있습니다.
테이크업 장력 유형 테이크업 섹션에는 장력 설정 메커니즘이 없습니다. 대신, 각 페이오프 릴의 장력을 설정하여 꼬임 후 케이블 어셈블리의 장력을 얻습니다.
테이핑재료 AL, MYLAR, 면테이프, 부직포
테이프 릴의 외경 Ø350 Ø450
테이프 폭 5-30mm 8-40mm
테이프 릴의 구멍 50.8/76 유니버설
테이핑력 2.2KW 3.7KW
테이핑 속도 최대1800RPM 최대1500RPM
테이핑 장력 장치 마그네틱 파우더 클러치를 사용하는 표준, 히스테리시스 클러치를 사용자 정의할 수 있습니다.
테이핑 스트립 보관 길이 400mm, 와이어를 자르지 않고 스트립 교체.
스트립 파손 검사 스트립이 소진되어 파손될 경우 자동 정지
중복률 0-50%, 프로그램 설정
종방향 테이핑 장력 장치 마그네틱 파우더 클러치를 사용하는 표준, 히스테리시스 클러치를 사용자 정의할 수 있습니다.
세로 테이핑 금형 솔기 포장 튜브 다른 유형을 사용자 정의할 수 있습니다.
장력 표시 장력 표시가 없는 것이 표준입니다. 통신형 디지털 압력 센서, 장력 오버런 경보, 자동 차단 등을 맞춤 설정할 수 있습니다.
포뮬러 관리 맞춤형 제제 관리 시스템을 사용하면 장력, 온도, 외부 직경, 피치, S/Z, 라인 감기 거리, 기압 등의 데이터를 PLC에 공급하여 디지털 생산을 위한 데이터 수집 및 가져오기를 지원할 수 있습니다.
안전 보호 온도/진동/소음/압력의 자동 감지 및 예측은 CE/CSA/UL 표준 설계에 따라 맞춤화될 수 있습니다.
스파크 감지 스파크 테스터를 사용자 정의할 수 있습니다.
전력 표준 표준은 3상 380V/50Hz이며 전원 공급 장치는 국가 및 지역에 따라 맞춤 설정할 수 있습니다.




제품 특징

● 효율적인 속도: 단일 비틀림 캔틸레버는 정적 및 동적 균형 테스트 및 교정을 거쳐 진동과 소음이 적습니다. 주축은 발열 없이 지속적으로 고속으로 작동하여 효율적인 속도를 보장합니다.

● 광범위한 응용 분야: 다양한 코어 와이어의 고속 연선에 이상적인 장비, 연선 및 래핑 테이프 연속 생산에 선호되는 선택입니다.

● 효율적인 전선 배열: 와이어 배열 공정은 와이어 릴이 와이어 테이크업 박스와 함께 직선으로 앞뒤로 움직이는 박스형 구조를 채택하여 깔끔하게 정리된 와이어 배열을 보장합니다.

● 지능적인: 원클릭 SOP 레시피 검색, 원클릭 시작 준비 및 원클릭 활성화가 가능한 레시피 관리 트위스트 피치 및 토크 복귀에 대한 동적 피드백, 결함 감지, 케이블 파손 감지, 미터-셧다운, 지능형 제어가 제공됩니다.

● 쉬운 유지 관리: 중국 이외 지역의 고객은 빠르고 간섭이 적은 신호 전송을 보장하는 Profinet 버스 제어 사용을 맞춤화할 수 있습니다. 어느 국가나 지역에나 통신망만 있으면 원격 장애 감지, 문제 해결, 유지 관리 서비스를 신속하게 구현할 수 있습니다.
