캔틸레버 단일 트위스트 기계

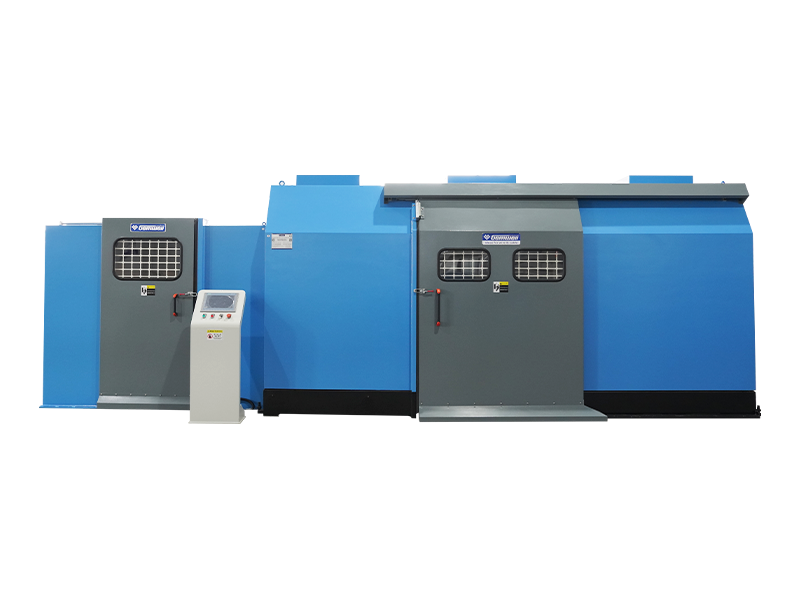

경량 일체형 캔틸레버 싱글 트위스팅 머신(외부 캡스턴 및 액티브 테이크업)

연선 캔틸레버와 외부 캡스턴은 일체형으로 연결되어 경량 통합형 캔틸레버 단일 연선 기계(외부 캡스턴 및 활성 테이크업)와 동시에 회전합니다. 테이크업 릴에는 독립된 모터 드라이브가 장착되어 있으며 연선 캔틸레버와 동심원으로 회전합니다. 좌초 캔틸레버 모터는 좌초 캔틸레버와 외부 캡스턴 회전 부분을 구동하여 일정한 속도로 동시에 회전합니다. 테이크업 모터는 테이크업 스핀들을 구동하여 가변 속도로 회전합니다. 외부 캡스턴은 캡스턴 휠과 여러 개의 다중 홈 텐션 풀리로 구성됩니다. 모터는 캡스턴 휠을 회전시켜 와이어를 일정한 선형 속도로 전진하고 비틀도록 구동합니다. 다중 홈 텐션 풀리가 축을 따라 앞뒤로 움직일 때 전압 신호를 출력하여 테이크업 스핀들을 제어하여 속도를 조절합니다. 캔틸레버의 일정한 속도와 테이크업 스핀들의 가변 속도로 인해 속도 차이가 발생합니다. 회전 속도 차이 비율은 연선 피치 설정에 따라 다릅니다. 꼬인 전선은 속도 차이로 인해 권취 모터의 힘으로 스풀에 감겨집니다. 와이어가 비어 있는 상태에서 가득 찬 상태까지 릴에 쌓이면 직경이 점차 증가합니다. 제어 시스템은 테이크업 모터의 가변 속도를 자동으로 조정하고 차동 장치는 테이크업 스핀들의 세 번째 가변 회전 속도를 자동으로 가로지릅니다. 이것이 연선 생산이 일정한 라인 속도로 유지되는 방법입니다. 이 기계에는 페이오프 랙, 중심 회전 포장기, 종방향 포장기와 같은 다양한 유형의 보조 장비를 장착하여 외경이 10mm 이내인 다양한 와이어의 꼬임을 실현할 수 있습니다. 생산 효율성이 높고 결함이 적으며 완성된 와이어 제품의 성능 지표가 우수합니다. 이 유형은 더 높은 성능 자격이 필요한 연선에 적합합니다.

문의 +
PREV：헤비 듀티 분할형 캔틸레버 단일 연선 기계(외부 캡스턴 및 토크 테이크업)
다음：속도 차동 테이크업형 캔틸레버 단일 연사기(캡스턴 풀리 없음)
Product Details

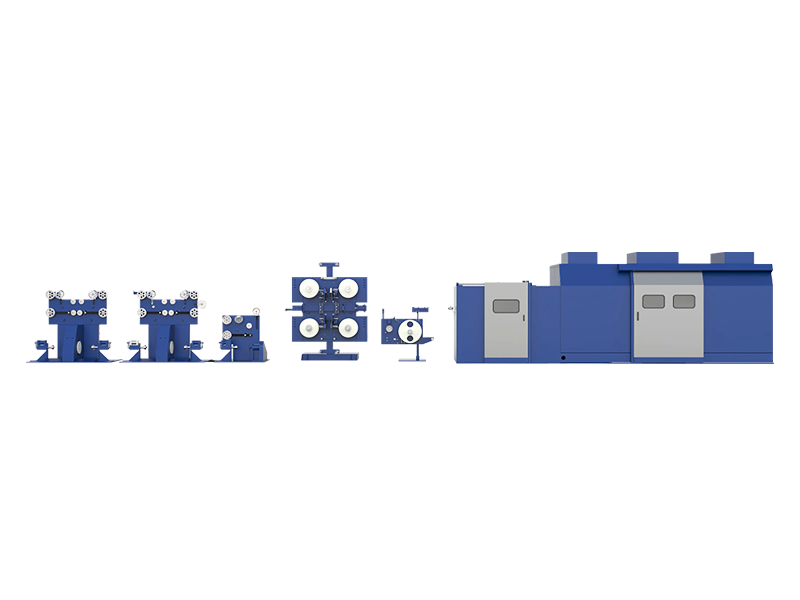

구성품

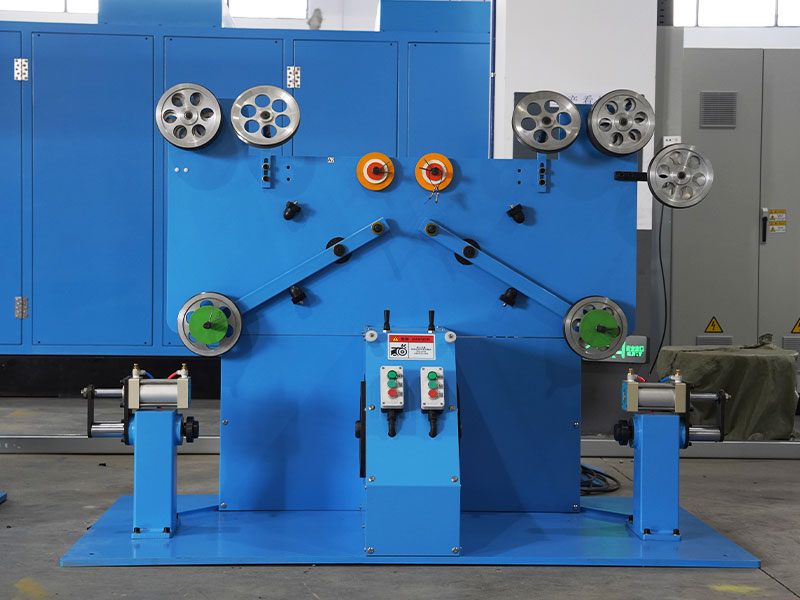

● 지불 스탠드
● 와이어 집중 장치
● 일정한 장력 세로 테이핑 가공 - 선택 사항

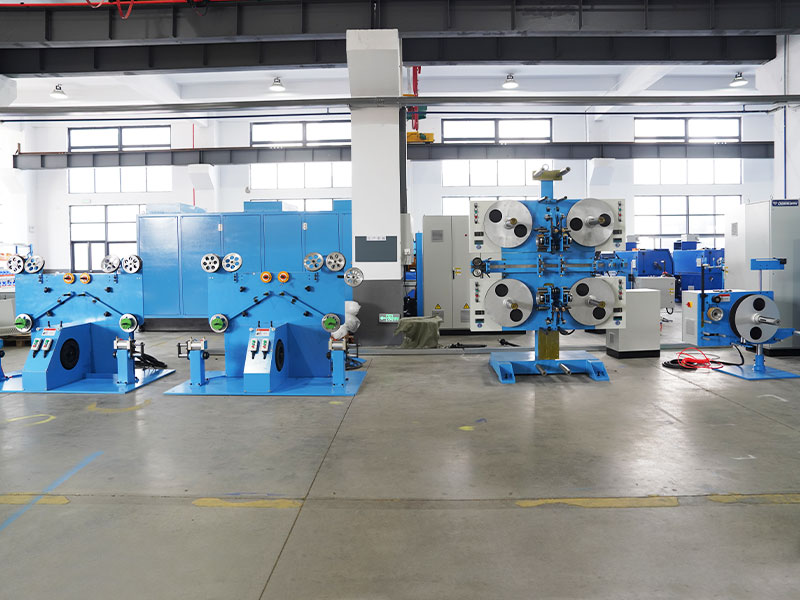

● 4헤드 세로 테이핑 기계 - 옵션
● 중앙 회전 테이핑 기계 - 옵션
● 이중 휠 다중 홈 회전 캡스턴

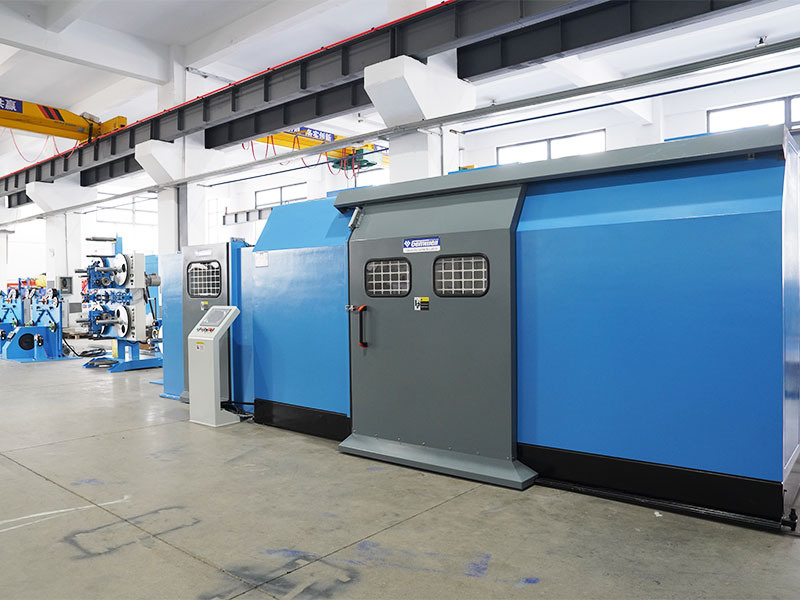

● 경량 일체형 캔틸레버 싱글 트위스팅 머신(외부 캡스턴 및 액티브 테이크업)
● 제어 시스템
● 주변 보조 장비를 사용자 정의할 수 있습니다.


기술 사양

주요 기술 매개변수 800형 1000 유형
적합한 와이어 유형 주로 UTP, FTP 및 기타 다중 코어 전선 연선 케이블에 적합하며 소형 고주파 전선, 드래그 체인 와이어, 제어 케이블 및 기타 케이블 연선에도 적합합니다.
코어 와이어 사양 Ø1.5-3.0
연선의 외경 Ø4-9
지불 사양 400-500 400-630
지불 유형 샤프트형, 샤프트리스형, 백트위스트형 등 다양한 동력 또는 수동형 페이오프 스탠드로 구성 가능
테이크업 사양 800x600 1000x750
코일 내부 구멍 Ø80 Ø127
전체 기계 구조 싱글 트위스트 메인 모델의 중심선을 축으로 하여 페이오프부터 테이크업까지의 생산 라인이 분할형 구조로 선형적으로 분포됩니다.
좌초 다이 금형은 와이어 집중기 뒤의 금형 구멍에 고정되며 표준 금형 외경은 25입니다.
백 트위스트 방식 표준 구성에는 백 트위스트 기능이 없지만 백 트위스트 보상을 맞춤화하여 케이블링 중에 비틀림이 없고 유연성을 얻을 수 있습니다.
뒤틀림 비율 표준 구성에는 역방향 비틀림 비율이 없으며 제품에는 내부 응력이 있습니다. 역방향 비틀림 보상은 0% ~ 120% 범위의 역방향 비틀림 비율로 맞춤 설정할 수 있습니다.
좌초 방향 S/Z
단일 비틀림 기계 회전 속도 최대800RPM 최대700RPM
유선 속도 범위 30-150
와이어 트위스트 피치 50-300
피치 정확도 일정한 속도로 작동할 때 피치 정확도는 ±1.5mm 이내입니다. 시작/정지 과정에서 피치 정확도는 ±3mm 이내입니다.
캔틸레버 소재 가볍고 공기 저항이 낮은 알루미늄 합금 원통형 나선형 암 구조.
캔틸레버 전력 30KW 45KW
메인 엔진 브레이크 유압 디스크 브레이크
캡스턴형 단일 홈 이중 휠 캡스턴. 회전체와 메인프레임 와이어 스핀들은 타이어 플렉서블 커플링을 통해 직접 연결됩니다. 캡스턴 휠은 고정식 휠이며, 외부 모터 동력에 의해 기계 구조를 통해 캡스턴 휠의 회전이 구동됩니다. 구동 휠은 선형 왕복 운동이 가능한 자유 휠입니다. 외부 서보 모터는 기계적 전달을 통해 구동 휠에 일정한 장력을 전달합니다.
캡스턴 휠 직경 Ø320
캡스턴 파워 7.5KW
구동 휠 장력 모터 3.7KW 서보 모터
호스트 릴 리프팅 유압 팔레트 전기 리프팅
릴 조임 방법 상단 콘 너트 조임 테이크업 릴
릴 로딩 무게 MAX600KG MAX1000KG
테이크업 릴 파워 30KW 45KW
테이크업 와이어 위치 배열 1.5KW
보상 재료 부족 감지 심선이 소진될 경우 경보 및 자동 정지/단선 시 경보 및 자동 정지.
페이오프 장력형 웨이트 블록을 이동하거나 추가/제거하여 장력을 조정하는 것이 표준이며, 서보 모터를 사용하여 장력을 조정하도록 맞춤화할 수도 있습니다.
테이크업 장력 유형 회전식 캡스턴의 구동 휠과 장력 서보 모터는 벨트 전달을 통해 장력을 생성합니다. 구동 휠은 와이어 변위로 당겨지면 전압 신호를 출력하고 권취 모터의 PID 속도를 제어하고 피드백을 보냅니다.
테이핑재료 AL, MYLAR, 면테이프, 부직포
테이프 릴의 외경 MAXØ400
테이프 폭 5-35mm
테이프 릴의 구멍 50.8/76 유니버설
테이핑력 2.2KW
테이핑 속도 최대1800RPM
테이핑 장력 장치 마그네틱 파우더 클러치를 사용하는 표준, 히스테리시스 클러치를 사용자 정의할 수 있습니다.
테이핑 스트립 보관 길이 400mm, 와이어를 자르지 않고 스트립 교체.
스트립 파손 검사 스트립이 소진되어 파손될 경우 자동 정지
중복률 0-50%, 프로그램 설정
종방향 테이핑 장력 장치 마그네틱 파우더 클러치를 사용하는 표준, 히스테리시스 클러치를 사용자 정의할 수 있습니다.
세로 테이핑 금형 솔기 포장 튜브 다른 유형을 사용자 정의할 수 있습니다.
장력 표시 장력 표시가 없는 것이 표준입니다. 통신형 디지털 압력 센서, 장력 오버런 경보, 자동 차단 등을 맞춤 설정할 수 있습니다.
포뮬러 관리 맞춤형 제제 관리 시스템을 사용하면 장력, 온도, 외부 직경, 피치, S/Z, 라인 감기 거리, 기압 등의 데이터를 PLC에 공급하여 디지털 생산을 위한 데이터 수집 및 가져오기를 지원할 수 있습니다.
안전 보호 온도/진동/소음/압력의 자동 감지 및 예측은 CE/CSA/UL 표준 설계에 따라 맞춤화될 수 있습니다.
스파크 감지 스파크 테스터를 사용자 정의할 수 있습니다.
전력 표준 표준은 3상 380V/50Hz이며 전원 공급 장치는 국가 및 지역에 따라 맞춤 설정할 수 있습니다.




제품 특징

● 효율적인 속도: 단일 비틀림 캔틸레버는 정적 및 동적 균형 테스트 및 교정을 거쳐 진동과 소음이 적습니다. 주축은 열 발생 없이 지속적으로 고속으로 작동하므로 효율적인 속도를 보장합니다.

● 정확한 피치: 외부 회전 캡스턴은 여러 가닥의 와이어 이동을 구동하여 주 연선 기계 이전에 정확하고 안정적인 피치를 생성합니다. 캡스턴 휠의 바닥 직경이 일정하고 다른 간섭 요인이 없기 때문에 피치는 정확하고 안정적으로 유지됩니다.

● 안정적인 장력: 서보 모터에서 출력되는 토크는 회전하는 캡스턴 위의 구동 휠에 전달되고, 비어 있는 릴부터 풀 릴까지 권취 장력이 일정하게 유지되므로, 적재된 릴의 크기로 인해 완성된 와이어가 손상되는 일이 없습니다.

● 효율적인 전선 배열: 와이어 배열 공정은 와이어 릴이 와이어 테이크업 박스와 함께 직선으로 앞뒤로 움직이는 박스형 구조를 채택하여 깔끔하게 정리된 와이어 배열을 보장합니다.

● 굽힘 감소: 캡스턴 롤러와 와이어 가이드 휠의 설계는 큰 직경을 채택하여 와이어의 굽힘을 줄이고 피치의 손상을 방지합니다.

● 더 쉬운 작동: 기계 베이스에는 크롤링 경사로가 없고 장벽이 없습니다. 와이어 스풀은 로딩 및 언로딩을 위해 기계에 직접 밀어넣을 수 있어 작업이 수월해집니다.

● 지능적인: 원클릭 SOP 레시피 검색, 원클릭 시동 준비 및 원클릭 활성화가 가능한 레시피 관리, 트위스트 피치 및 토크 복귀에 대한 동적 피드백 제공, 결함 감지, 케이블 파손 감지, 미터-차단, 지능형 제어.

● 쉬운 유지 관리: 중국 이외 지역의 고객은 빠르고 낮은 간섭 신호 전송을 보장하는 Profinet 버스 제어 사용을 맞춤화할 수 있습니다. 어느 국가나 지역에나 통신망만 있으면 원격 장애 감지, 문제 해결, 유지 관리 서비스를 신속하게 구현할 수 있습니다.
